LTC4376

逆入力保護機能付の 7 A 理想ダイオード

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.01
特長

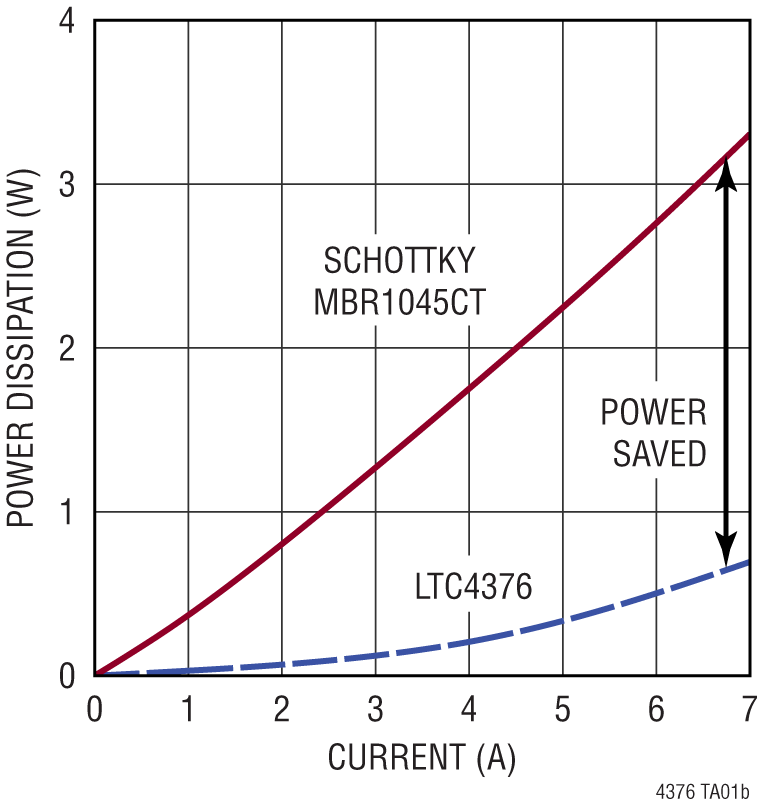

  • パワー・ショットキー・ダイオードの交換で消費電力を削減
  • 広い動作電圧範囲: 4 V ~ 40 V
  • 内部 15 mΩ N チャンネル MOSFET
  • –40 V までの逆入力保護機能
  • 9μA の低シャットダウン電流
  • 150μA の低動作電流
  • 発振器なしで滑らかな切り替え

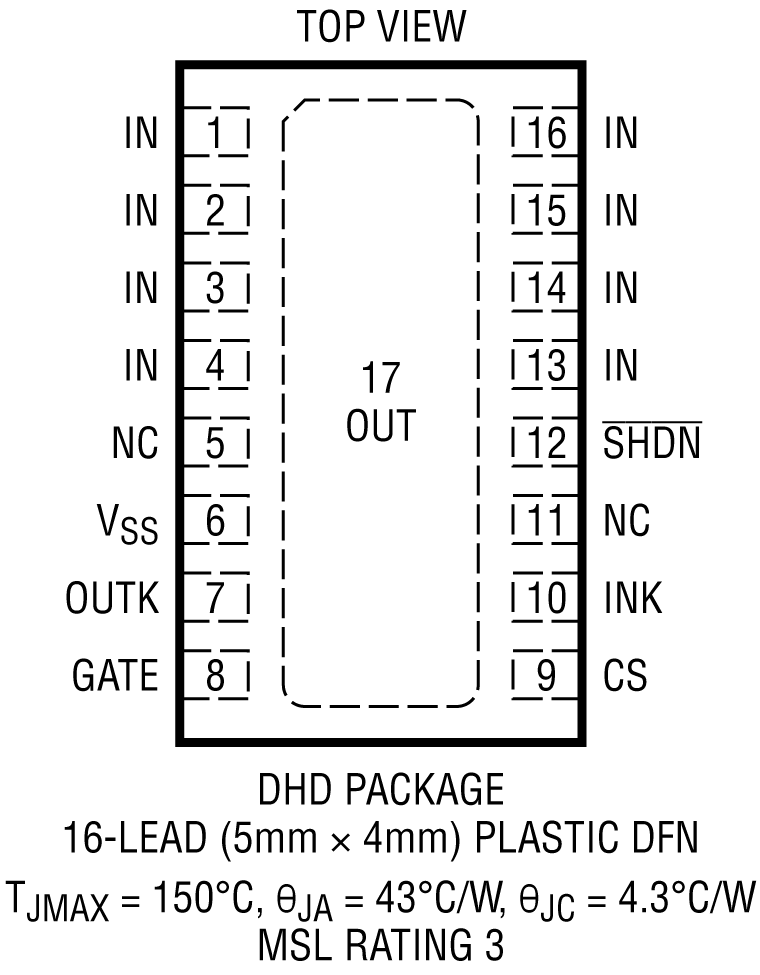

  • 16 ピン 5mm x 4mm DFN パッケージを採用
  • オートモーティブ・アプリケーション向けにAEC-Q100認定
製品概要
show more Icon

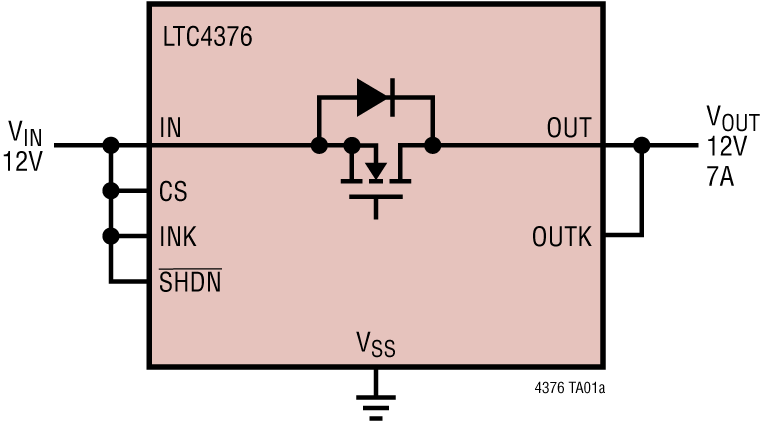

LTC4376 は、内部 15 mΩ N チャンネル MOSFET を使用する 7 A の理想ダイオードです。ダイオード OR や高電流ダイオードのアプリケーションに使用した場合に、ショットキー・ダイオードの代わりとなります。LTC4376 は、消費電力、放熱および PC 基板面積を削減します。

LTC4376 は、内部 MOSFET 全体にわたって順方向電圧降下を制御します。発振することなく、軽負荷の場合でも電流をスムーズに供給します。電源にエラーや短絡が生じた場合、ターンオフが非常に速いので、逆電流トランジェントが最小限に抑えられます。LTC4376 もまた、簡単な電源の切り替えにより、システム全体の信頼性を向上させます。

LTC4376 には、動作電圧が低く、ソリューション・サイズが小さく、逆入力電圧に耐える性質があるため、 ポータブル・バッテリのアプリケーションに優れています。シャットダウン・モードは、静止電流を 9μA までに低減するために使用できます。 外部 MOSFET を内部 MOSFET とバック・ツー・バック構成で直列接続して使用する場合に、SHDN ピンもまた、順方向の電流経路を制御できます。

アプリケーション

  • オートモーティブ・バッテリの保護
  • 冗長な電源
  • 携帯型バッテリ・デバイス
  • コンピュータ・システム/サーバー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4376CDHD#PBF
  • HTML
  • HTML
LTC4376CDHD#TRPBF
  • HTML
  • HTML
LTC4376HDHD#PBF
  • HTML
  • HTML
LTC4376HDHD#TRPBF
  • HTML
  • HTML
LTC4376HDHD#WPBF
  • HTML
  • HTML
LTC4376HDHD#WTRPBF
  • HTML
  • HTML
LTC4376IDHD#PBF
  • HTML
  • HTML
LTC4376IDHD#TRPBF
  • HTML
  • HTML
LTC4376IDHD#WPBF
  • HTML
  • HTML
LTC4376IDHD#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4376CDHD#PBF

製造中

LTC4376CDHD#TRPBF

製造中

LTC4376HDHD#PBF

製造中

LTC4376HDHD#TRPBF

製造中

LTC4376HDHD#WPBF

LTC4376HDHD#WTRPBF

LTC4376IDHD#PBF

製造中

LTC4376IDHD#TRPBF

製造中

LTC4376IDHD#WPBF

LTC4376IDHD#WTRPBF

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4376CDHD#PBF

製造中

LTC4376CDHD#TRPBF

製造中

LTC4376HDHD#PBF

製造中

LTC4376HDHD#TRPBF

製造中

LTC4376HDHD#WPBF

LTC4376HDHD#WTRPBF

LTC4376IDHD#PBF

製造中

LTC4376IDHD#TRPBF

製造中

LTC4376IDHD#WPBF

LTC4376IDHD#WTRPBF

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

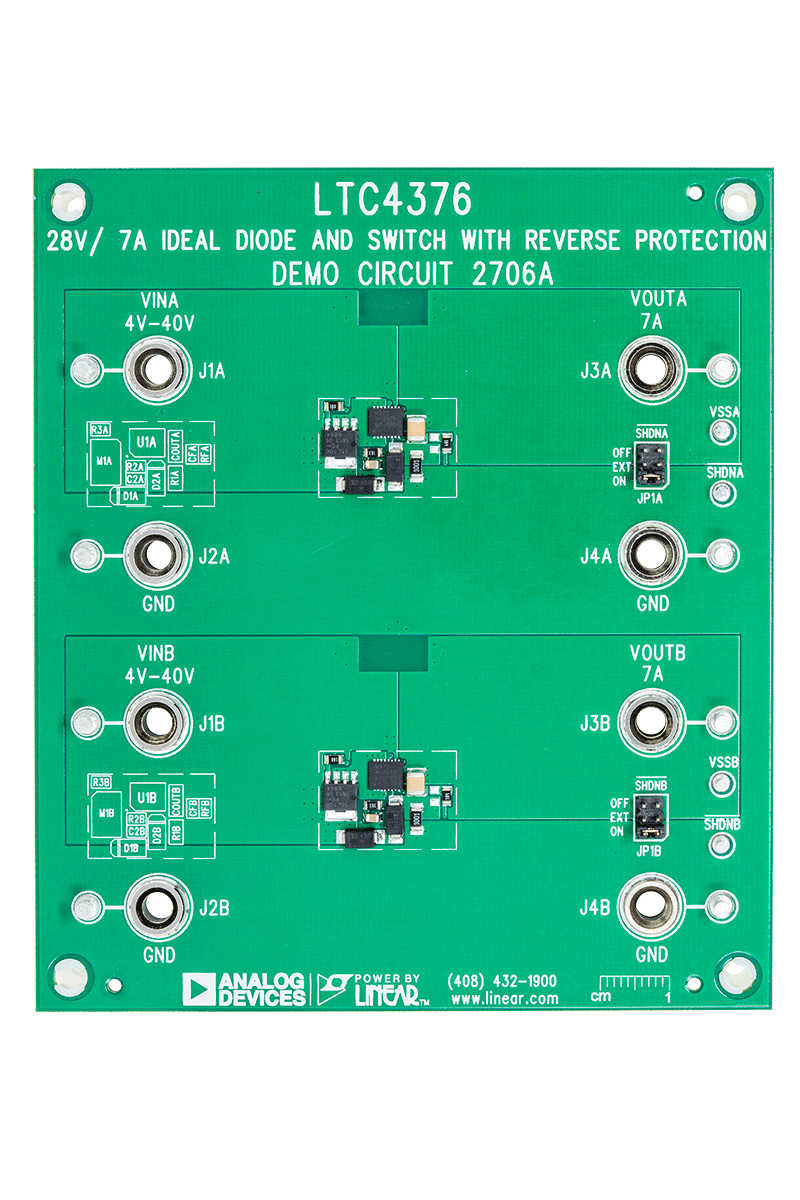

DC2706A

LTC4376評価用ボード | 28V、7A逆入力保護機能付き理想ダイオードおよびスイッチ

zoom

DC2706A

LTC4376評価用ボード | 28V、7A逆入力保護機能付き理想ダイオードおよびスイッチ

LTC4376評価用ボード | 28V、7A逆入力保護機能付き理想ダイオードおよびスイッチ

製品の詳細

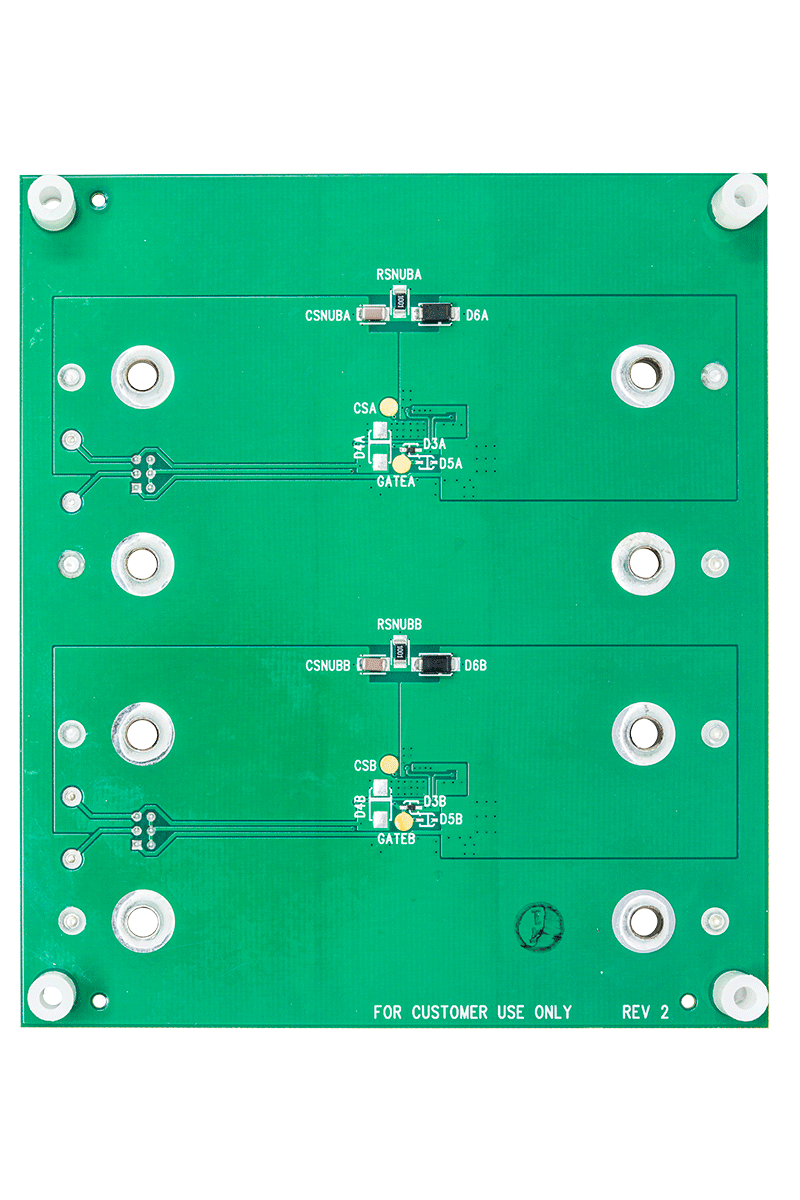

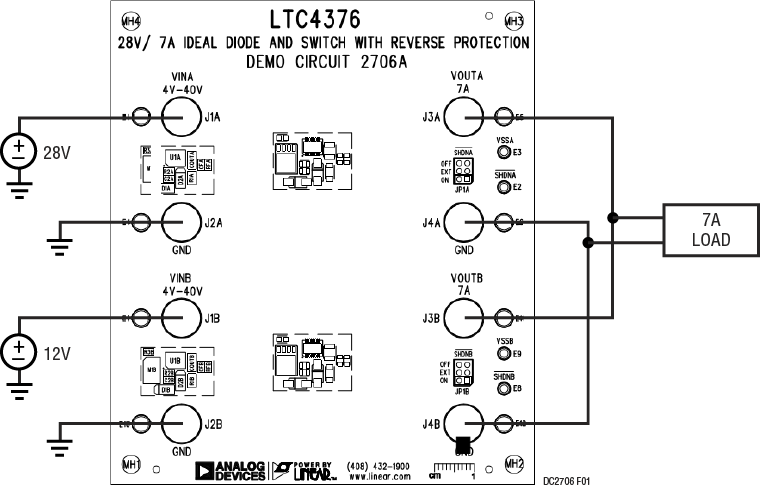

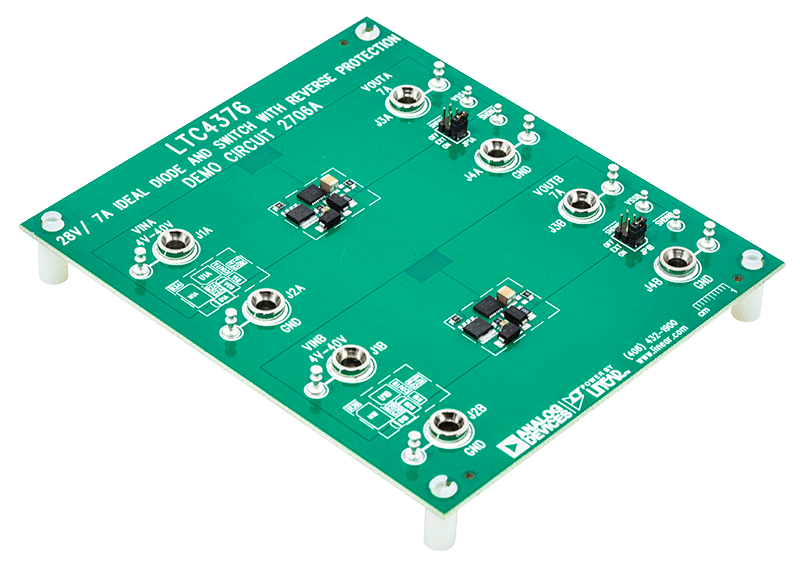

デモ回路2706Aには、MOSFET内蔵のLTC4376理想ダイオード・コントローラと–40Vの逆方向の入力保護機能があります。このボードは、追加のMOSFETスイッチとデバイスのGATEピンを利用して、LTC4376のハイサイド・スイッチ機能を紹介するものです。LTC4376の電流容量は 7Aです。4V~40Vの範囲での共通グラウンドと動作を分担する、2つの独立したLTC4376理想ダイオード回路がボードに含まれています。
reference details image

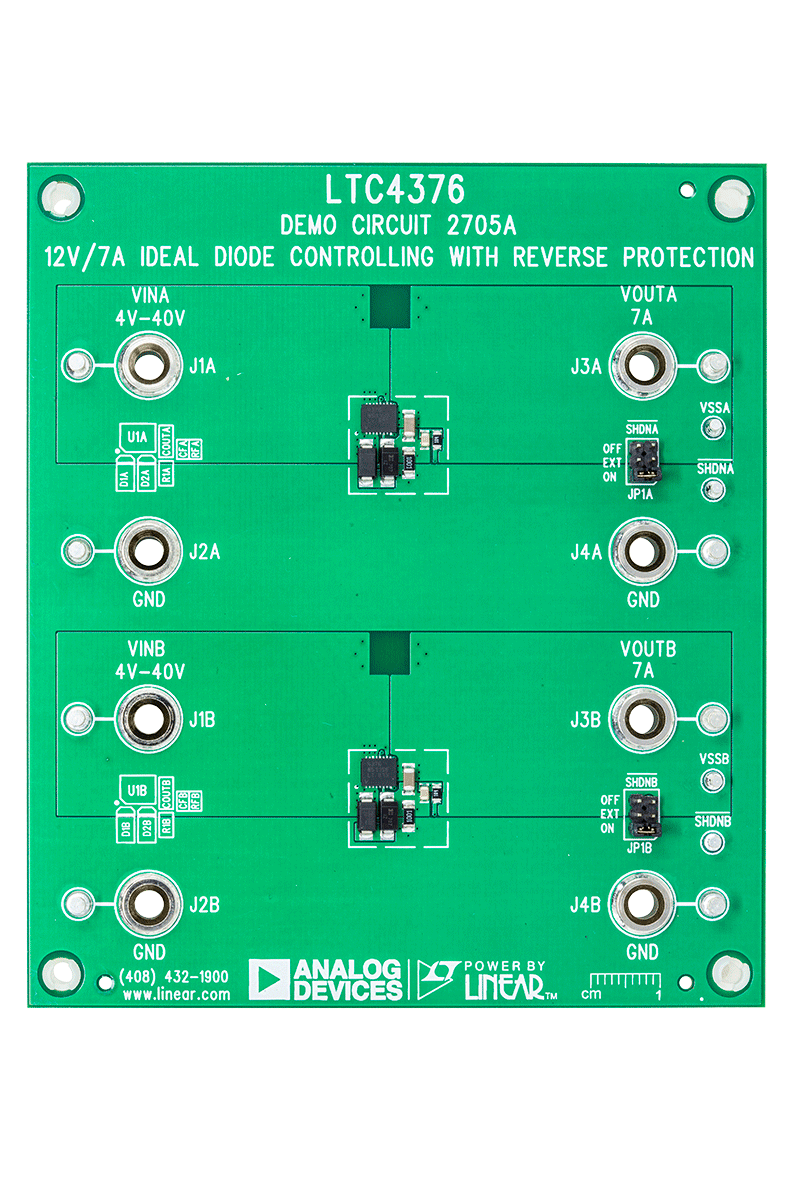

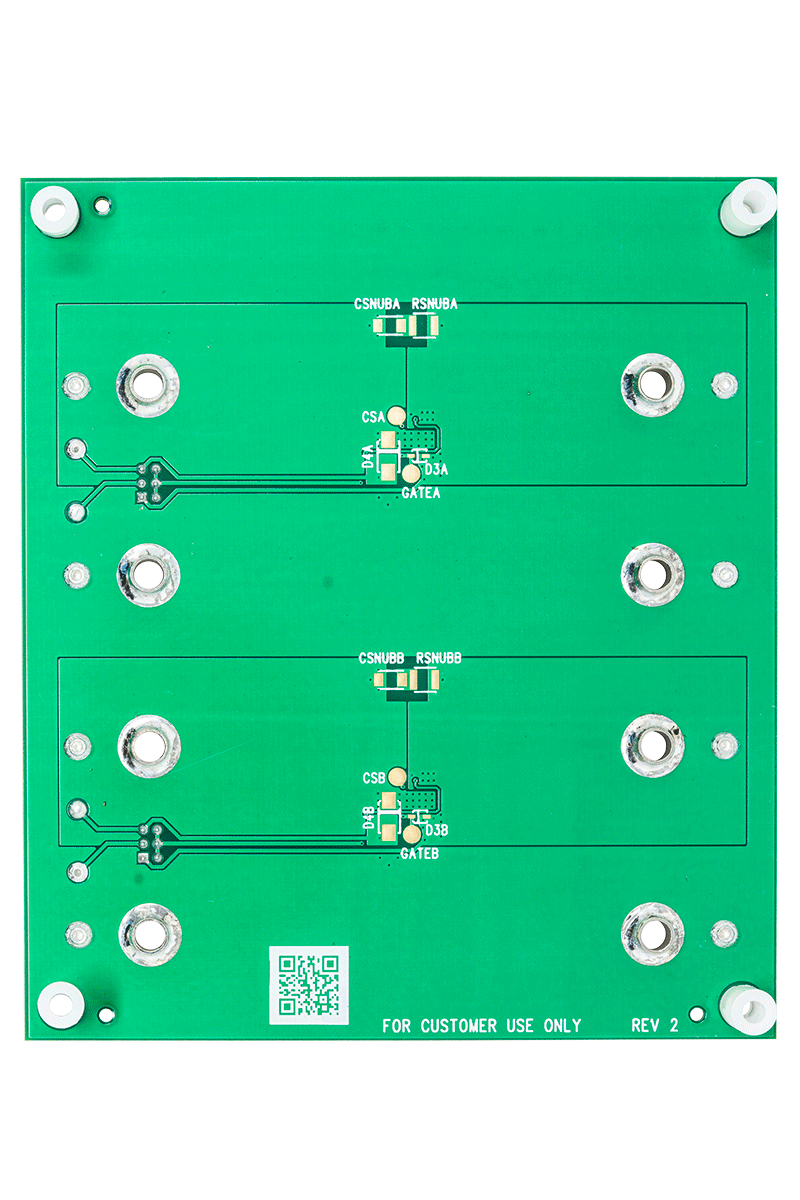

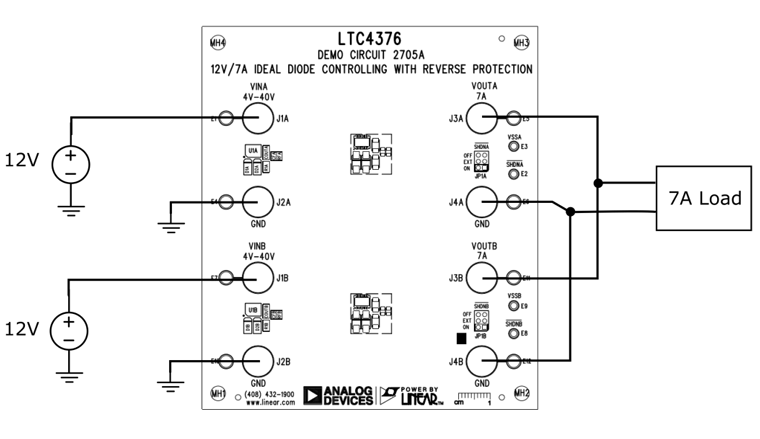

DC2705A

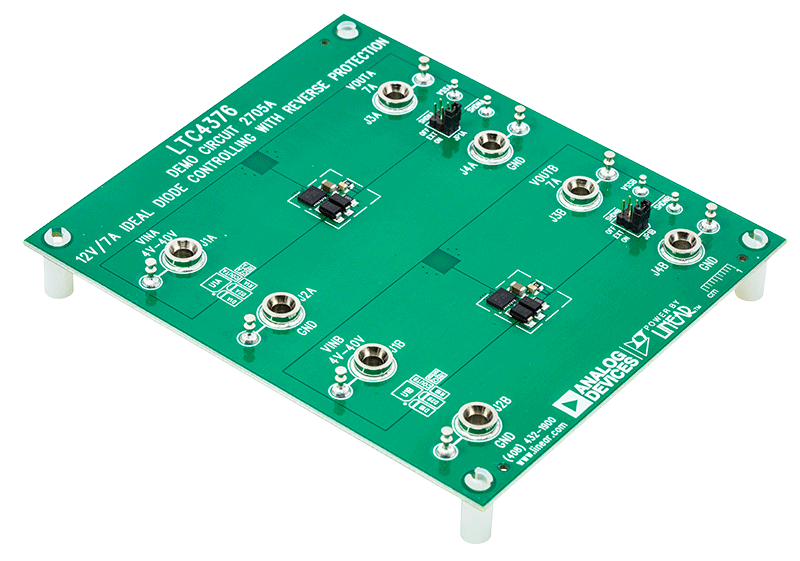

LTC4376 12V、7A 逆入力保護機能付き理想ダイオード向けのデモ用ボード
