LTC4373

低静止電流理想ダイオード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.51
特長
  • パワー・ショットキー・ダイオードの交換で消費電力を削減
  • 低静止電流:5μA(動作時)、0.5μA(シャットダウン時)
  • 広い動作電圧範囲:2.5V~80V
  • –28Vまでの逆電源保護
  • ハイサイド外付けNチャンネルMOSFETドライブ
  • バックツーバックMOSFETの駆動による突入制御とロード・スイッチング
  • 1.5μs以内の高速逆電流ターンオフ
  • 8ピンMSOPおよび3mm × 3mm DFNパッケージ
製品概要
show more Icon

LTC4372/LTC4373は、正の高電圧理想ダイオード・コントローラです。外付けNチャンネルMOSFETを駆動し、ショットキー・ダイオードの代わりとなります。MOSFET全体にわたって順方向電圧降下を制御することで、軽負荷の場合でも、電流供給や、あるパスから別のパスへの電流伝達を確保できます。

5μAの動作電流により、断続的に負荷のかかるアプリケーションや常時オン・バックアップ電源で高効率が実現します。電源にエラーや短絡が生じた場合、ターンオフが非常に速いので、逆電流トランジェントが最小限に抑えられます。LTC4372/LTC4373は、バックツーバックNチャンネルMOSFETを制御することで、突入電流制御とロード・スイッチングを行います。

LTC4372シャットダウン機能では、静止電流を0.5μAまで低下させることができます。LTC4373には、低電圧モニタリングを行うUVピンと、ヒステリシス調整やステータス情報を提供するUVOUTピンが備わっています。低電圧時は、バックツーバックMOSFETが遮断され、静止電流が0.5μAまで低下します。

アプリケーション

  • オートモーティブ・バッテリの保護
  • 冗長な電源
  • ポータブル計装機器
  • ソーラー・パワー・システム
  • エナジー・ハーベスティング・アプリケーション
  • 電源停止

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.51

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4373CDD#PBF
  • HTML
  • HTML
LTC4373CDD#TRPBF
  • HTML
  • HTML
LTC4373CMS8#PBF
  • HTML
  • HTML
LTC4373CMS8#TRPBF
  • HTML
  • HTML
LTC4373HDD#PBF
  • HTML
  • HTML
LTC4373HDD#TRPBF
  • HTML
  • HTML
LTC4373HMS8#PBF
  • HTML
  • HTML
LTC4373HMS8#TRPBF
  • HTML
  • HTML
LTC4373IDD#PBF
  • HTML
  • HTML
LTC4373IDD#TRPBF
  • HTML
  • HTML
LTC4373IMS8#PBF
  • HTML
  • HTML
LTC4373IMS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 24, 2021

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4373CMS8#PBF

製造中

LTC4373CMS8#TRPBF

製造中

LTC4373HMS8#PBF

製造中

LTC4373HMS8#TRPBF

製造中

LTC4373IMS8#PBF

製造中

LTC4373IMS8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 24, 2021

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4373CMS8#PBF

製造中

LTC4373CMS8#TRPBF

製造中

LTC4373HMS8#PBF

製造中

LTC4373HMS8#TRPBF

製造中

LTC4373IMS8#PBF

製造中

LTC4373IMS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2969A

LTC4372/LTC4373デモ用ボード | 低静止電流理想ダイオード

zoom

DC2969A

LTC4372/LTC4373デモ用ボード | 低静止電流理想ダイオード

LTC4372/LTC4373デモ用ボード | 低静止電流理想ダイオード

製品の詳細

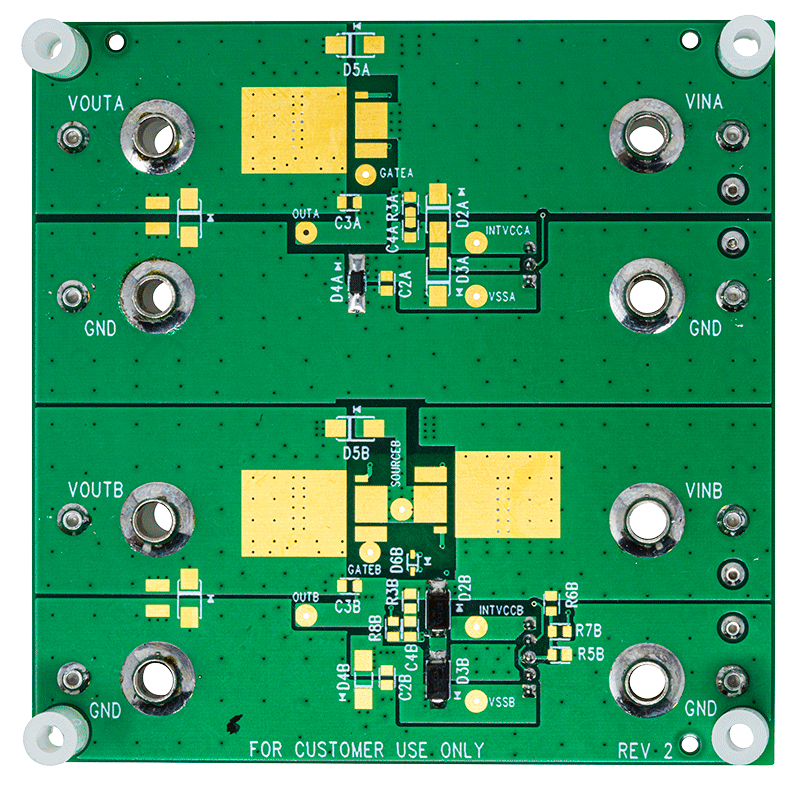

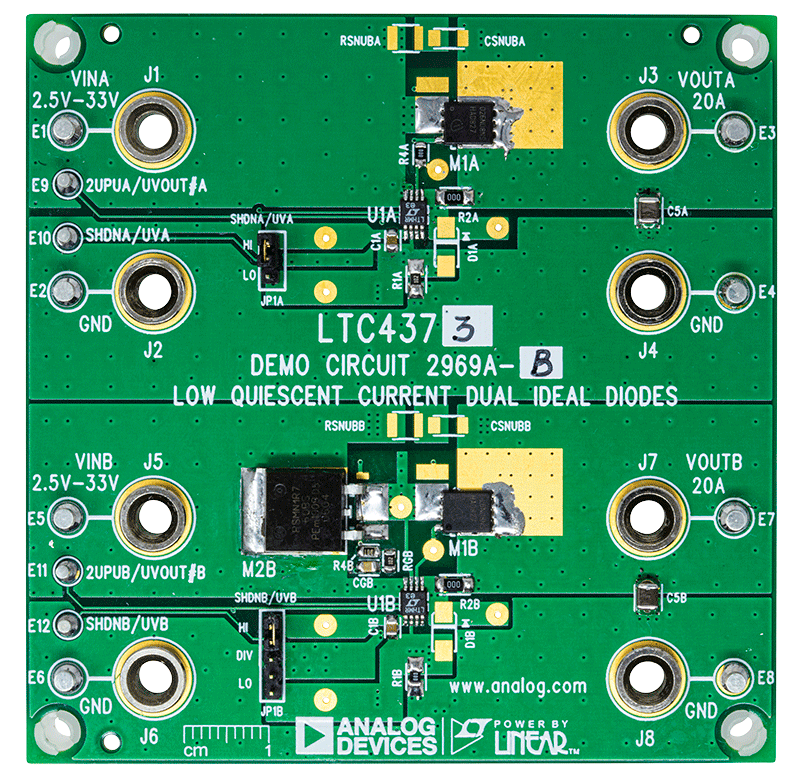

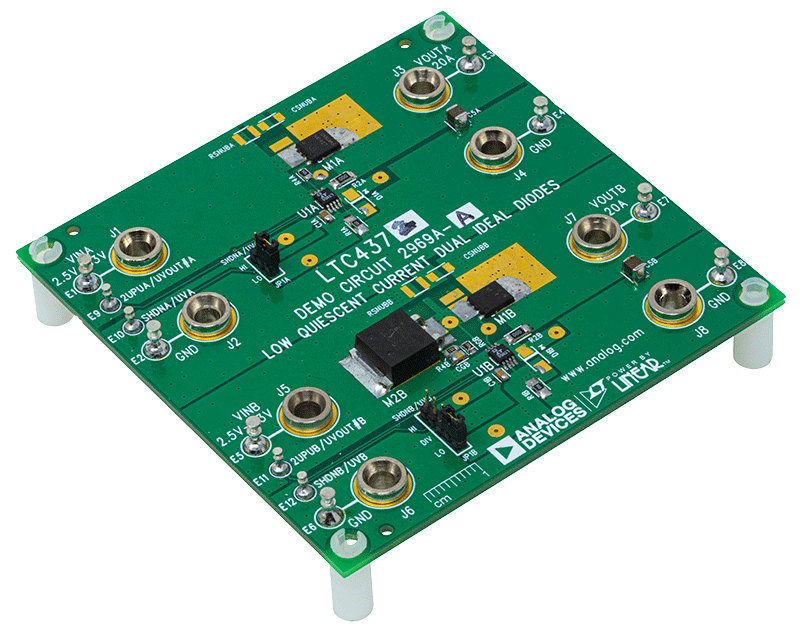

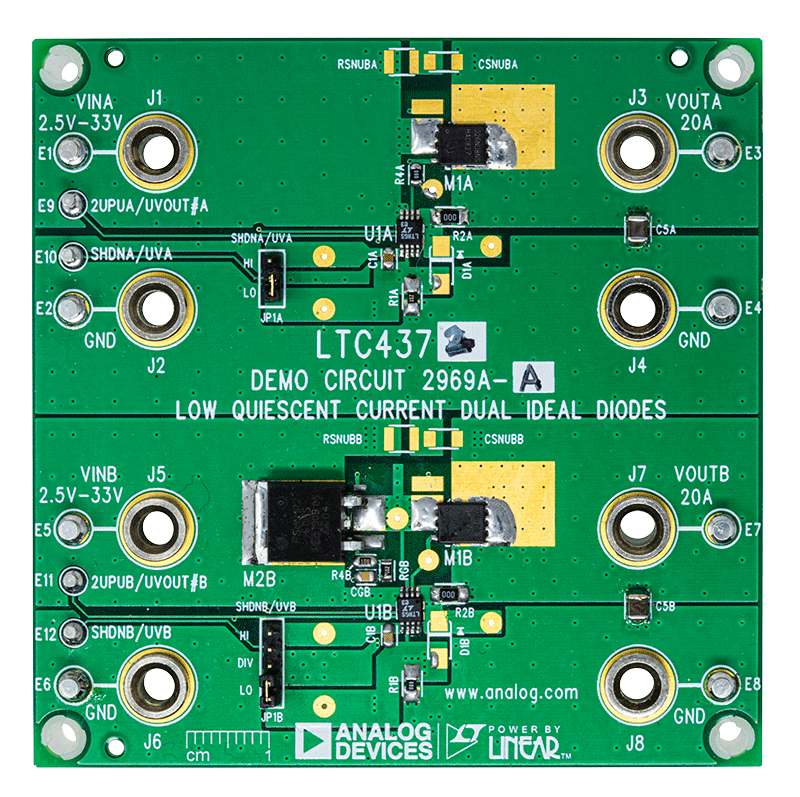

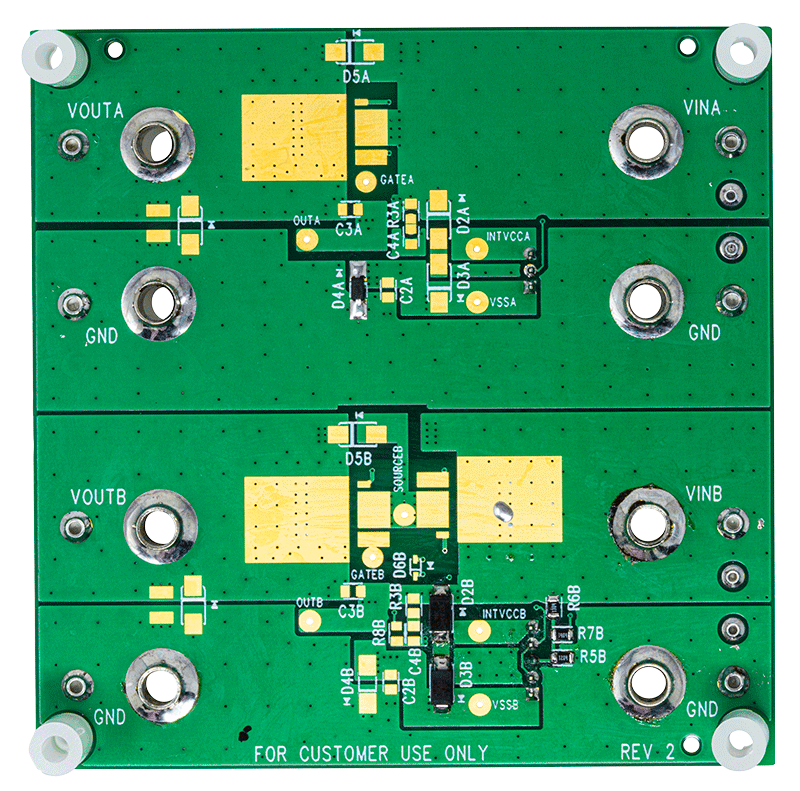

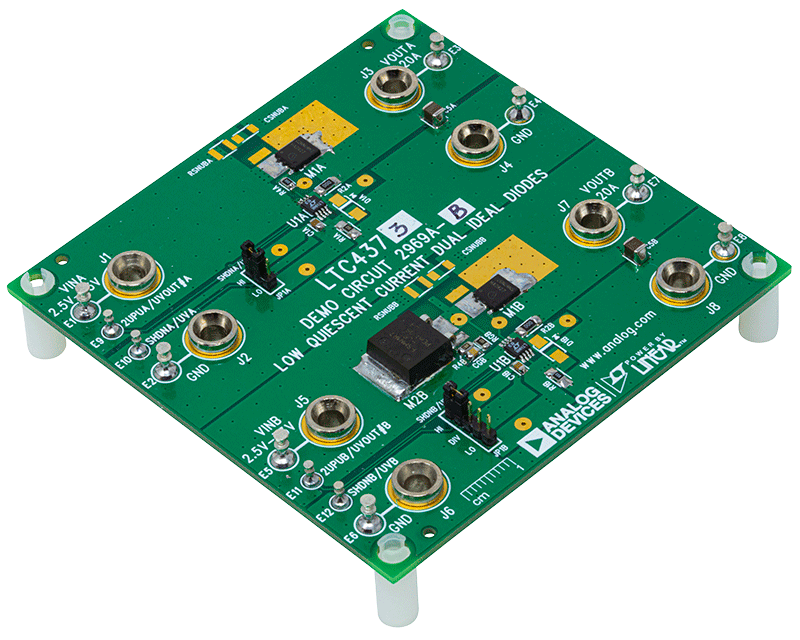

DC2969A回路ボードでは、LTC4372およびLTC4373の低静止電流理想ダイオード・コントローラの評価を行うことができます。DC2969A-AオプションではLTC4372コントローラが、DC2969A-BではLTC4373コントローラが取り付けられています。DC2969Aには、2.5V~33Vを超える範囲で動作し、最大–28Vの逆入力から負荷を保護する、共通グラウンドを共有する2つの独立した理想ダイオード回路が含まれています。これらの回路の1つには理想ダイオードに直列接続されたハイサイド負荷スイッチが含まれており、SHDN/UVジャンパを使用して負荷のオン/オフを制御できます。また、入力ドロップアウトが出力からブロックされるため、入力電力不良が生じた場合に、コンデンサが負荷にホールドアップを提供できます。各チャンネルで伝送可能な電流は最大20Aです。
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
