LTC4372/LTC4373: 自己消費電流の少ない理想ダイオード・コントローラ データシート (Rev. A)10/13/2020PDF1M
製品概要
機能と利点
- パワー・ショットキー・ダイオードの交換で消費電力を削減
- 低静止電流：5μA（動作時）、0.5μA（シャットダウン時）
- 広い動作電圧範囲：2.5V～80V
- –28Vまでの逆電源保護
- ハイサイド外付けNチャンネルMOSFETドライブ
- バックツーバックMOSFETの駆動による突入制御とロード・スイッチング
- 1.5μs以内の高速逆電流ターンオフ
- 8ピンMSOPおよび3mm × 3mm DFNパッケージ
製品概要
LTC4372/LTC4373は、正の高電圧理想ダイオード・コントローラです。外付けNチャンネルMOSFETを駆動し、ショットキー・ダイオードの代わりとなります。MOSFET全体にわたって順方向電圧降下を制御することで、軽負荷の場合でも、電流供給や、あるパスから別のパスへの電流伝達を確保できます。
5μAの動作電流により、断続的に負荷のかかるアプリケーションや常時オン・バックアップ電源で高効率が実現します。電源にエラーや短絡が生じた場合、ターンオフが非常に速いので、逆電流トランジェントが最小限に抑えられます。LTC4372/LTC4373は、バックツーバックNチャンネルMOSFETを制御することで、突入電流制御とロード・スイッチングを行います。
LTC4372シャットダウン機能では、静止電流を0.5μAまで低下させることができます。LTC4373には、低電圧モニタリングを行うUVピンと、ヒステリシス調整やステータス情報を提供するUVOUTピンが備わっています。低電圧時は、バックツーバックMOSFETが遮断され、静止電流が0.5μAまで低下します。
アプリケーション
- オートモーティブ・バッテリの保護
- 冗長な電源
- ポータブル計装機器
- ソーラー・パワー・システム
- エナジー・ハーベスティング・アプリケーション
- 電源停止
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

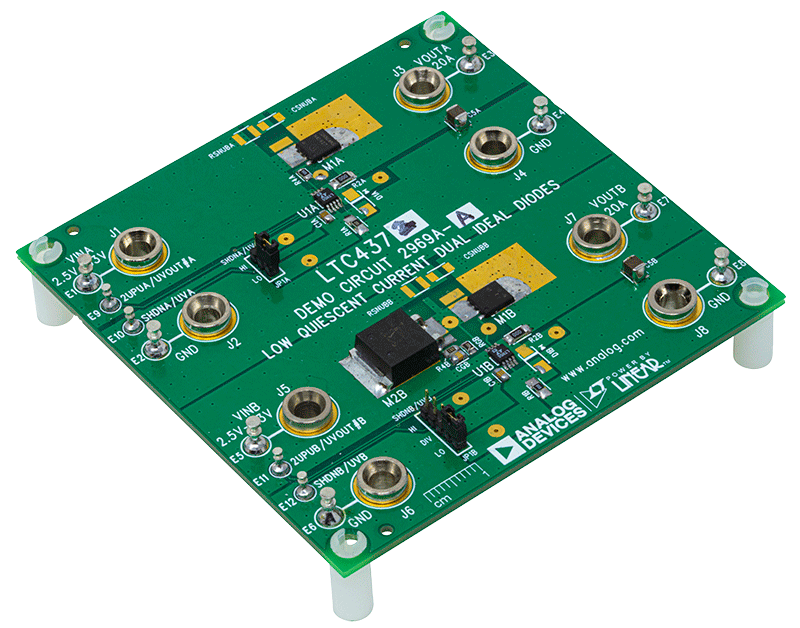

評価キット (1)
