LTC4371: デュアル負電圧理想ダイオードORコントローラおよびモニタ データシート (Rev. )8/14/2016PDF1M
製品概要
機能と利点
- NチャネルMOSFETを制御してパワー・ショットキ・ダイオードを置き換え
- 15mVの低順方向電圧により、損失を最小化
- トランジェント耐電圧 > ±300V
- 高速ターンオフ： < 220ns
- 高電圧アプリケーション向けにシャント・レギュレータで安定化
- 最小動作電圧：4.5V
- 低静止電流：350μA
- 5mAのゲート・プルアップ電流により60Hzアプリケーションに対応
- 高インピーダンスのドレイン・ピン：10μA未満の漏れ電流
- 溶断ヒューズおよび開放MOSFETのモニタ
- 10ピン（3mm × 3mm）DFNパッケージおよびMSOPパッケージ
製品概要
LTC4371は、2入力、負電圧の理想ダイオードORコントローラで、大電力の-48Vシステムでショットキ・ダイオードに代わる低損失の素子として外付けNチャネルMOSFETを駆動します。消費電力と電圧損失が少ないので、ヒートシンクが不要であり、プリント回路基板面積が小さくて済みます。電源を互いにOR接続するのが容易なので、全システム電力を増大して信頼性を向上させることができます。
LTC4371は、誘導雷サージ発生時や入力電源の短絡時に発生するような±300Vのトランジェントに耐えることができます。シャント・レギュレータを内蔵しており、静止電流が350μAと少ないので、値の大きな電圧降下抵抗を使用して高電圧のトランジェントから電源ピンを保護することができる上に、値の大きな直列抵抗により、ダイオード動作を損なうことなく、高インピーダンスのドレイン・ピンを同様に保護することができます。
伝播遅延時間の短い強力な2Aゲート・ドライバにより、220nsの逆電流ターンオフ時間を実現できるので、破局的なフォルト状態でも逆電流のピーク値を最小に抑えることができます。開放MOSFETや溶断ヒューズのフォルトはFAULTBピンで表示されます。このピンは5mAのシンク電流を流してLEDまたは光アイソレータを駆動することができます。
アプリケーション
- -48V通信機器用電源
- AdvancedTCAシステム
- ネットワーク・ルータおよびスイッチ
- コンピュータ・システムおよびサーバ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R547 Reliability Data3/26/2018PDF146 K
-

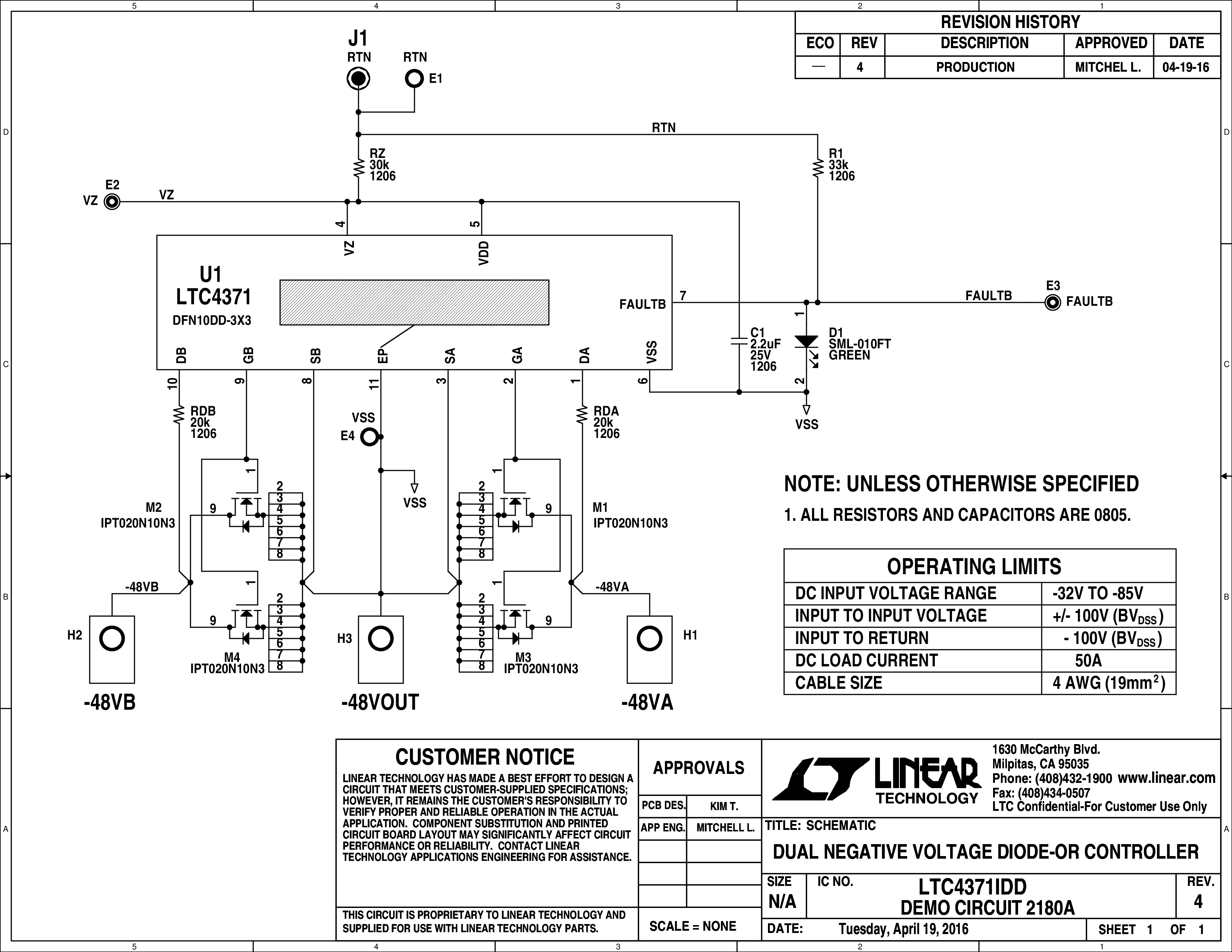

DC2180A - Demo Manual7/20/2016PDF153K
-
Ideal Diodes and Prioritizers6/8/2018PDF1 M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4371
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4371CDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4371CDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4371CMS#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC4371CMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC4371IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4371IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4371IMS#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC4371IMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
