製品概要
機能と利点
- 新規設計には推奨されません。代替デバイスについては、弊社にお問い合わせください。
- N+1冗長電源を構築
- Hot Swap™電源
- 故障電源を出力から分離
- OR接続ダイオードが不要
- 出力"L"、出力"H"、オープン回路フォールトを特定して制限
- 出力電圧：1.5V～12V

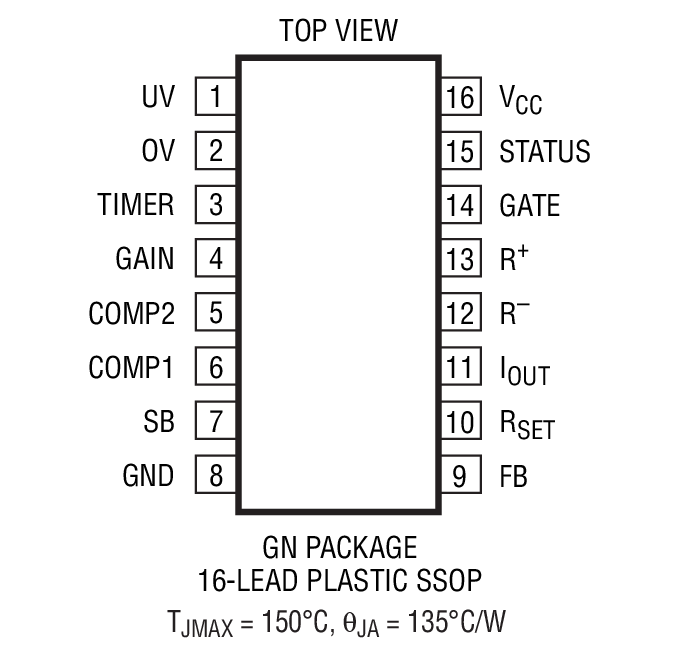

- 16ピン細型SSOPパッケージ
製品概要
LTC4350は、並列接続された複数の電源にシステムが等しく負荷を分担させることができる、負荷分担コントローラです。すべての電流がシェアバスに一致するまで、各電源の出力電圧はSENSE+入力を使用して調整されます。LTC4350はまた、直列パス・トランジスタをオフし、故障した電源を特定することにより、故障電源を分離します。システム電源をオフにしなくても、故障した電源を取り外して、新しいユニットと交換することができます。LTC4350は16ピン細型SSOPパッケージで供給されます。
アプリケーション
- サーバーおよびネットワーク関連機器
- テレコムおよび基地局関連機器
- 配電システム
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
R427 Reliability Data3/22/2018
-
Hot Swap Controller Enables Standard Power Supplies to Share Load6/1/2008 LT Journal
-
Combo Hot Swap/Load Share Controller Allows the Use of Standard Power Modules in Redundant Power Systems1/1/2003 LT Journal
-
低電圧／大電流に対応するDC/DC電源、負荷の分担と冗長性を実現可能8/1/2002
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4350
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4350CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4350CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4350IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4350IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R427 Reliability Data |
