製品概要
機能と利点
- 10 m で 2 MHz SCK（最大 1200 m で動作）
- 3 つの拡張されたスレーブ選択
- ±60 V までの過電圧故障から保護
- リンク・ピンで ±40 kV HBM ESD
- リンク・ピンで IEC ESD ±6 kV および EFT ±4 kV
- 拡張コモンモード電圧範囲: ±25 V
- 拡張された割込み
- 独立したプログラマブル SPI モード
- 3 V ～ 5.5 V の電源電圧
- 1.62 V ～ 5.5 V のロジック電源
- 4 mm × 5 mm 20 ピン QFN パッケージ
製品概要
LTC4332 は、高ノイズの産業環境において長距離で動作するように設計された、堅牢なポイント to ポイント SPI エクステンダです。LTC4332 は、±60 V の故障保護差動トランシーバーを使用し、2 本のツイスト・ペア・ケーブルを介して最大 2 MHz の SPI データ（割込み信号など）を転送できます。拡張コモンモード範囲と差動リンクでの高い同相ノイズ除去比により、ノード間の大きな接地電位差への耐性を提供します。
LTC4332 には、設定と故障モニタリングに別個のスレーブ選択を使用する制御インターフェースが搭載されています。
アプリケーション
- 工業用制御およびセンサー
- 照明およびサウンド・システム制御
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

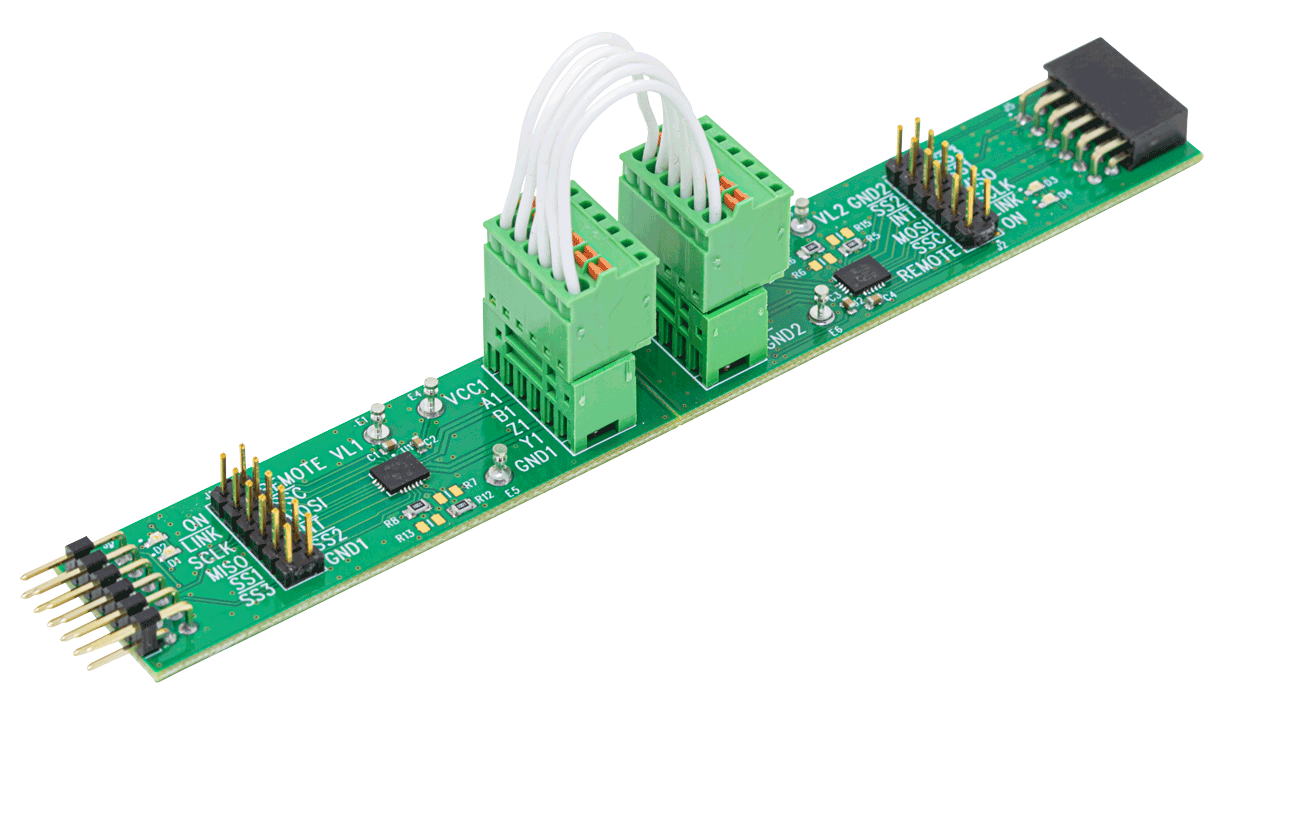

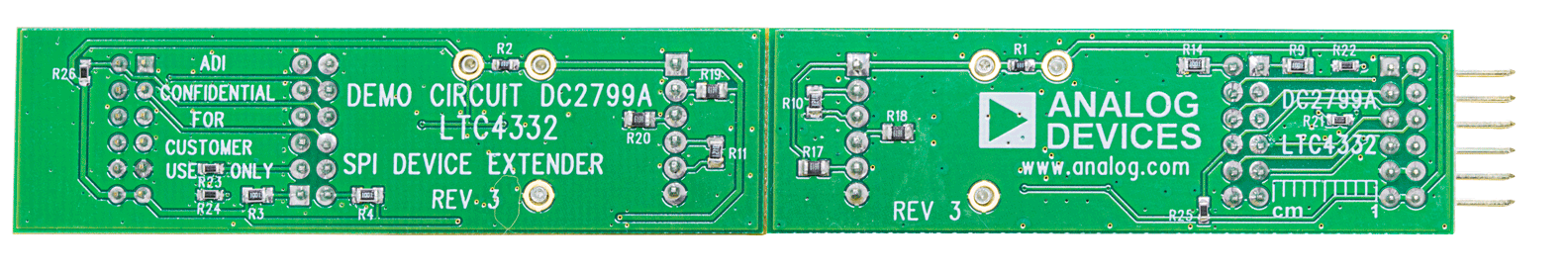

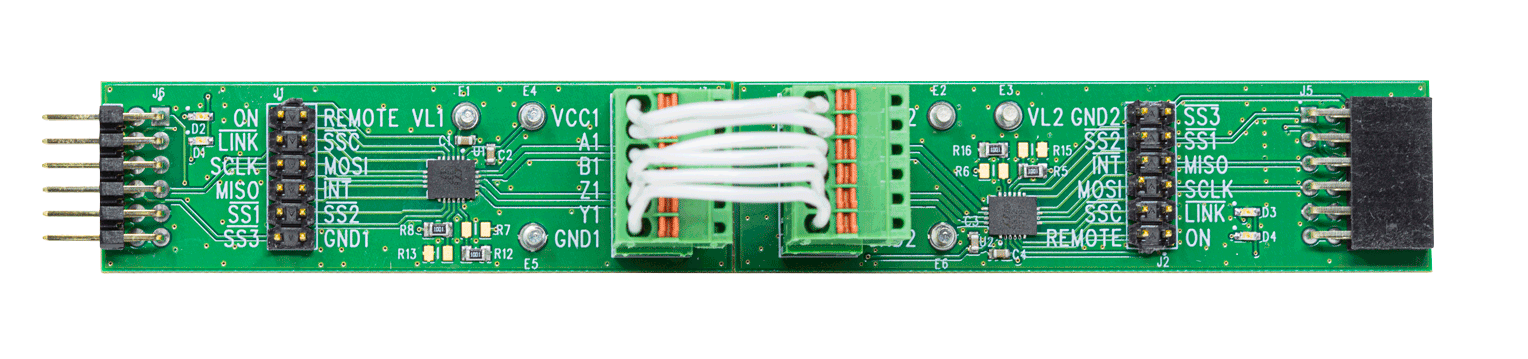

評価キット (1)
ツール
IBIS Models

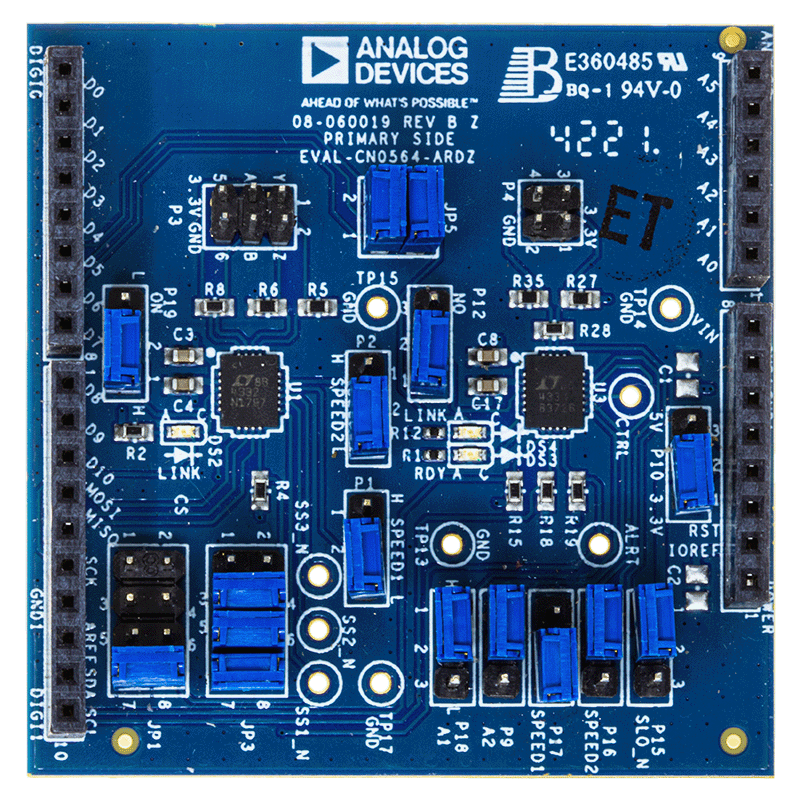

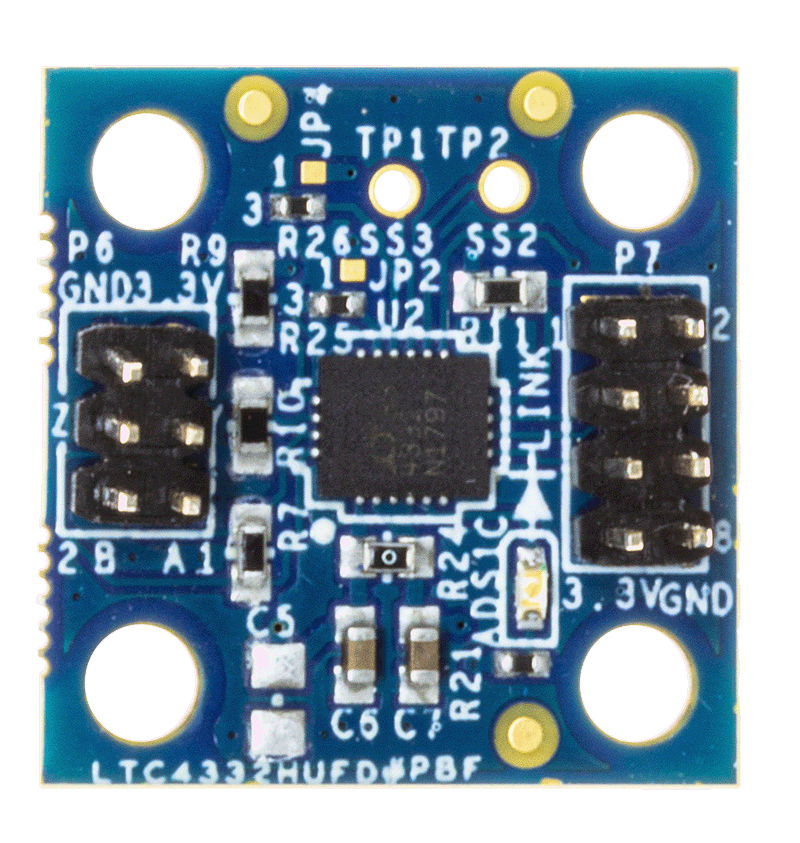

リファレンス・デザイン (1)
