LTC4216

超低電圧ホットスワップ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.25
機能
  • 通電中のバックプレーンから基板を安全に抜き差し可能
  • 0V~6Vの負荷電圧を制御
  • 高速応答によるピーク・フォルト電流の制限
  • 調整可能なアナログ電流制限

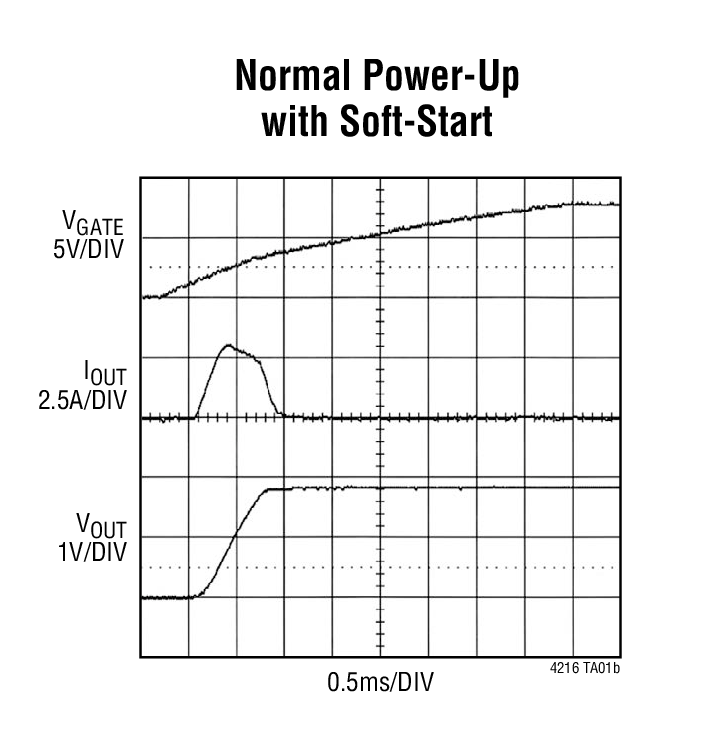

  • 突入電流制限機能を備えた調整可能なソフトスタート
  • 調整可能な応答時間による過電流保護
  • 回路ブレーカの差動しきい値が低い:25mV
  • 外付けのゲート・コンデンサ不要
  • NチャネルMOSFETのチャージポンプ内蔵
  • 出力の起動速度を調整可能
  • RESET出力およびFAULT出力

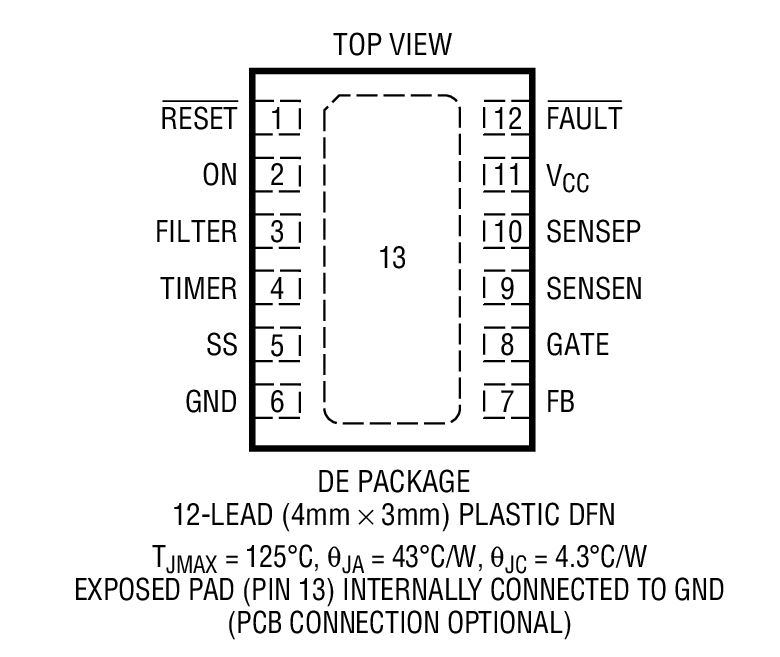

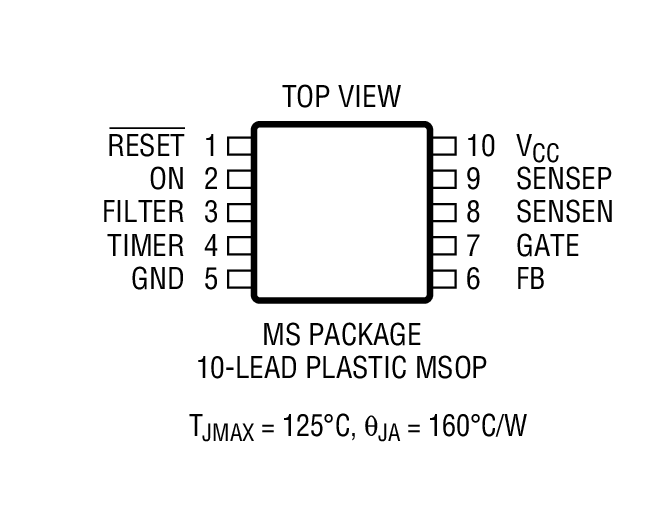

  • 10ピンMSOPおよび12ピン(4mm × 3mm)DFNパッケージ
追加の詳細
show more Icon

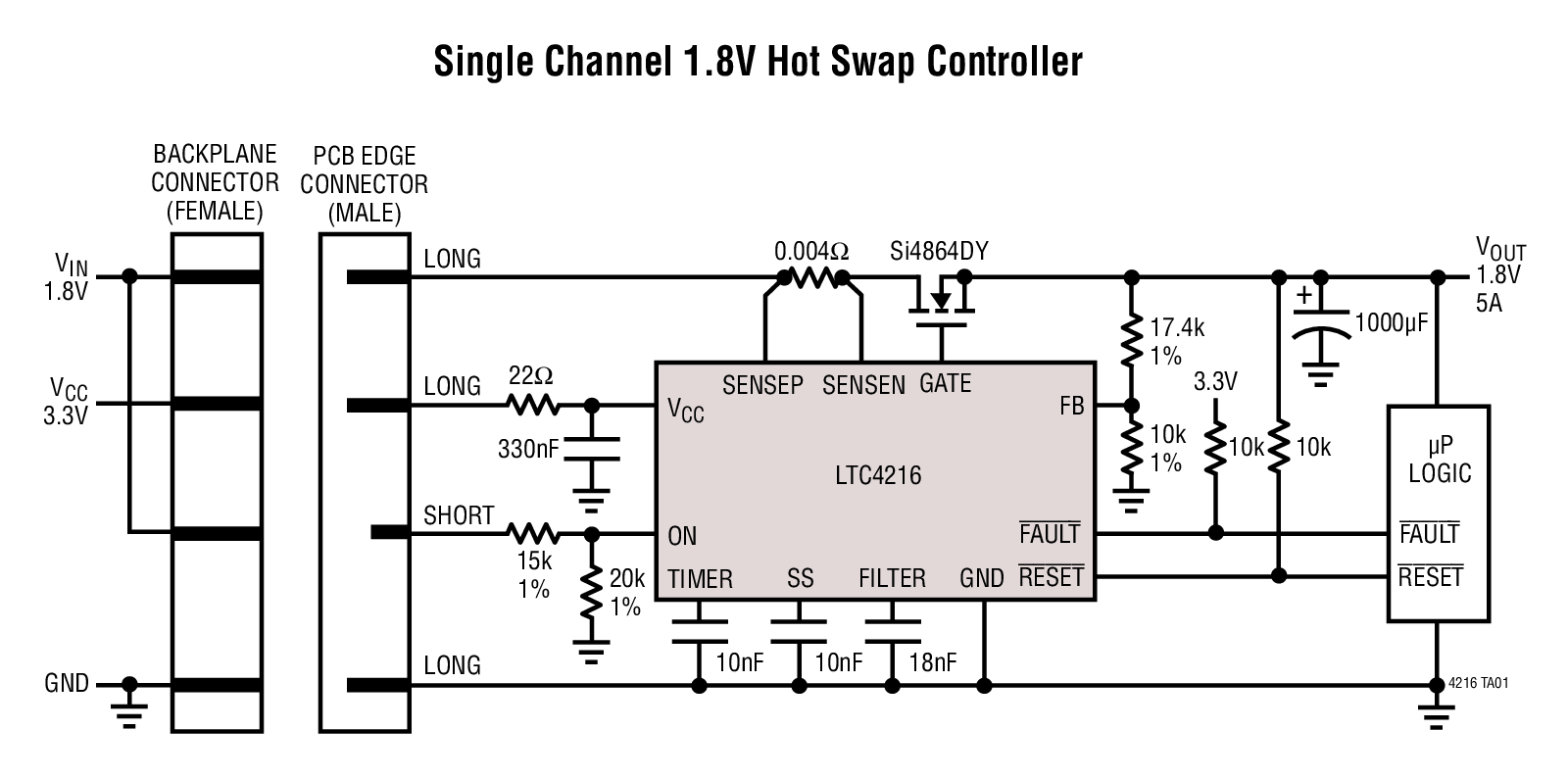

LTC4216は、通電中のバックプレーンから基板の安全な抜き差しを可能にする正の低電圧Hot Swapコントローラです。範囲が0V~6Vの負荷電圧を制御し、瞬間的なアナログ電流制限によって厳しいフォルトを分離します。

内蔵のハイサイド・スイッチ・ドライバが外付けNチャネルMOSFETのゲートを制御します。調整可能なソフトスタートにより、起動時の突入電流の変化率が制限されるので、大型の負荷コンデンサを使用できます。アナログ電流制限アンプと、応答時間を調整可能な電子回路ブレーカとを組み合わせることにより、2レベルの過電流保護を実現します。アナログ電流制限ループ補償に外付けのゲート・コンデンサは必要ありません。

FBピンで出力電源電圧をモニタし、RESET出力ピンに信号を送ります。ONピンにはオン/オフ制御機能があり、FAULTピンはフォルト状態を通知します。LTC4216は10ピンMSOPパッケージと12ピン(4mm × 3mm)DFNパッケージで供給されます。


アプリケーション

  • 電子回路ブレーカ
  • 通電状態での基板の抜き差し
  • 産業用ハイサイド・スイッチ/回路ブレーカ
  • 光通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4216CDE#PBF
  • HTML
  • HTML
LTC4216CDE#TRPBF
  • HTML
  • HTML
LTC4216CMS#PBF
  • HTML
  • HTML
LTC4216CMS#TRPBF
  • HTML
  • HTML
LTC4216IDE#PBF
  • HTML
  • HTML
LTC4216IDE#TRPBF
  • HTML
  • HTML
LTC4216IMS#PBF
  • HTML
  • HTML
LTC4216IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4216CMS#PBF

製造中

LTC4216CMS#TRPBF

製造中

LTC4216IMS#PBF

製造中

LTC4216IMS#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4216CMS#PBF

製造中

LTC4216CMS#TRPBF

製造中

LTC4216IMS#PBF

製造中

LTC4216IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
