製品概要
機能と利点
- 1μsの高速応答回路ブレーカ
- 3種類の回路ブレーカ･スレッショルドを選択可能
- センス抵抗が不要
- デュアルレベル過電流保護
- 0V～6Vの負荷電圧を制御
- 外付けNチャネルFETのハイサイド･ドライブ
- 低電圧ロックアウト
- READYピンにより回路ブレーカの準備状態を通知
- 小型のプラスチック（3mm×2mm）DFNパッケージ
製品概要
LTC4213は電子回路ブレーカです。過電流回路ブレーカが外付けNチャネルMOSFETのドレインおよびソース端子にかかる電圧を検知し、センス抵抗が不要です。これにより、コストを削減するとともに、スイッチパスでの電圧および電力損失を低減します。内蔵のハイサイド・ドライバが外付けMOSFETゲートを制御します。
2個の内蔵コンパレータにより、バイアス電源からグランドまでの同相範囲でデュアルレベルの過電流保護を行います。低速コンパレータの応答時間は16μs、高速コンパレータは1μsでトリップします。この回路ブレーカは25mV、50mV、100mVという3種類のトリップ・スレッショルドを選択可能です。ONピンによってオン/オフを制御し、回路ブレーカ・フォールトをリセットします。READYピンにより、MOSFETが導通状態にあることと回路ブレーカの準備が整っていることを知らせます。LTC4213は2.3V～6VのVCCで動作します。
アプリケーション
- 電子回路ブレーカ
- ハイサイド・スイッチ
- 活線ボード挿入
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018
-

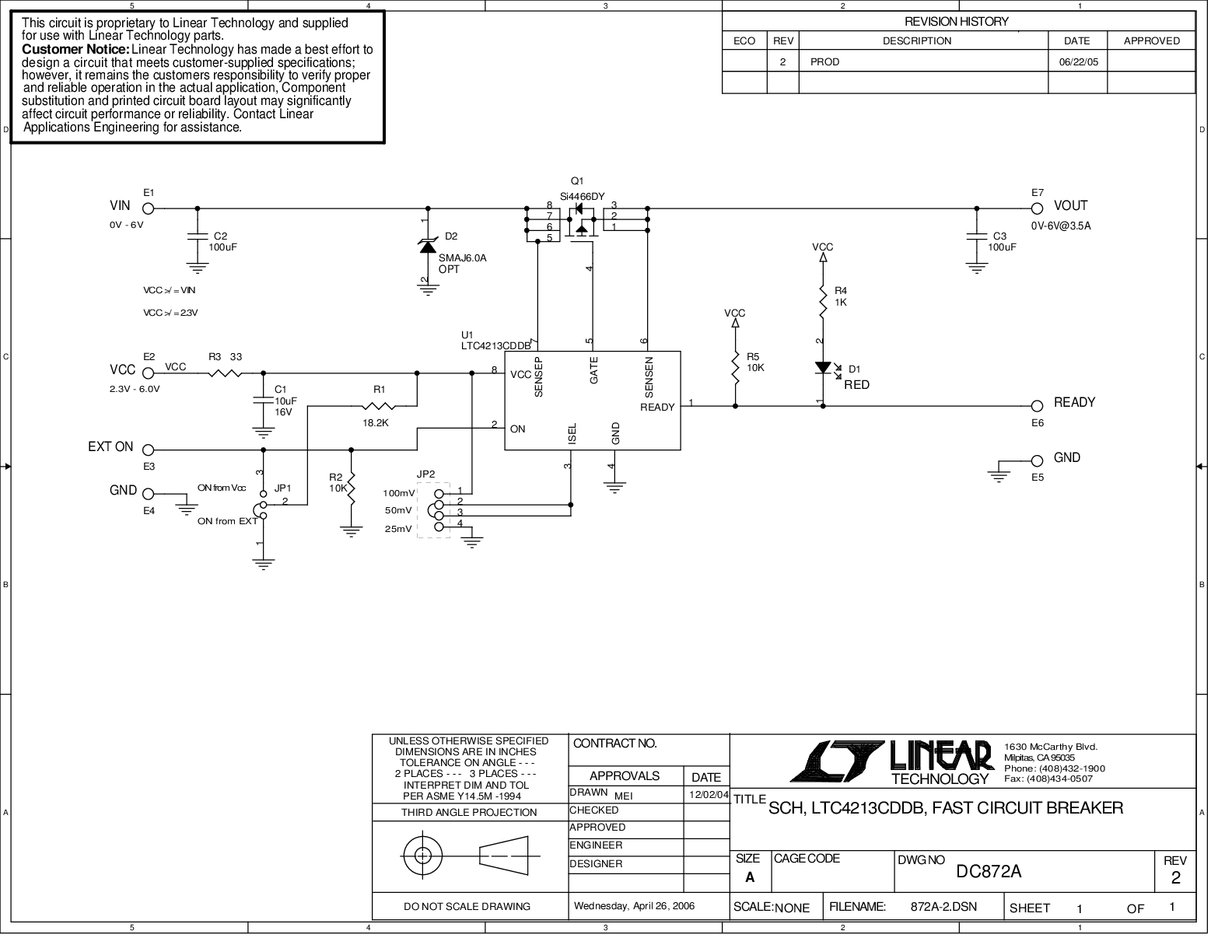

DC872A - Demo Manual9/24/2009
-
DN402 - センス抵抗を不要にする、小型DFNパッケージの電子回路ブレーカ1/14/2007
-
Hot Swap Controllers8/2/2023
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-
Small DFN Electronic Circuit Breaker Eliminates Sense Resistor5/1/2005 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4213CDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4213CDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4213CTS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC4213CTS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC4213IDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4213IDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4213ITS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC4213ITS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
