LTC4160

USB On-The-Goおよび過電圧保護付きスイッチング・パワーマネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.42
特長
  • 双方向スイッチング・レギュレータにより、USBポートからの制限された電力を最適利用し、USB On-The-Go向けに5V出力を供給
  • 過電圧保護による損傷防止
  • 内蔵の180mΩ 理想ダイオードとオプションの外付け理想ダイオード・コントローラが、入力電源の制限時や使用不可時に低損失PowerPathをシームレスに提供
  • バッテリ消耗時の瞬時オン動作
  • フル機能のリチウムイオン/ポリマー・バッテリ・チャージャ
  • Bat-Track 適応出力制御による効率的な充電
  • 入力電流制限:1.2A(最大)
  • 熱制限付き充電電流: 1.2A(最大)
  • バッテリ・フロート電圧: 4.2V (LTC4160)、4.1V(LTC4160-1)
  • 低電圧バッテリから電力供給時の消費電流: 8μA

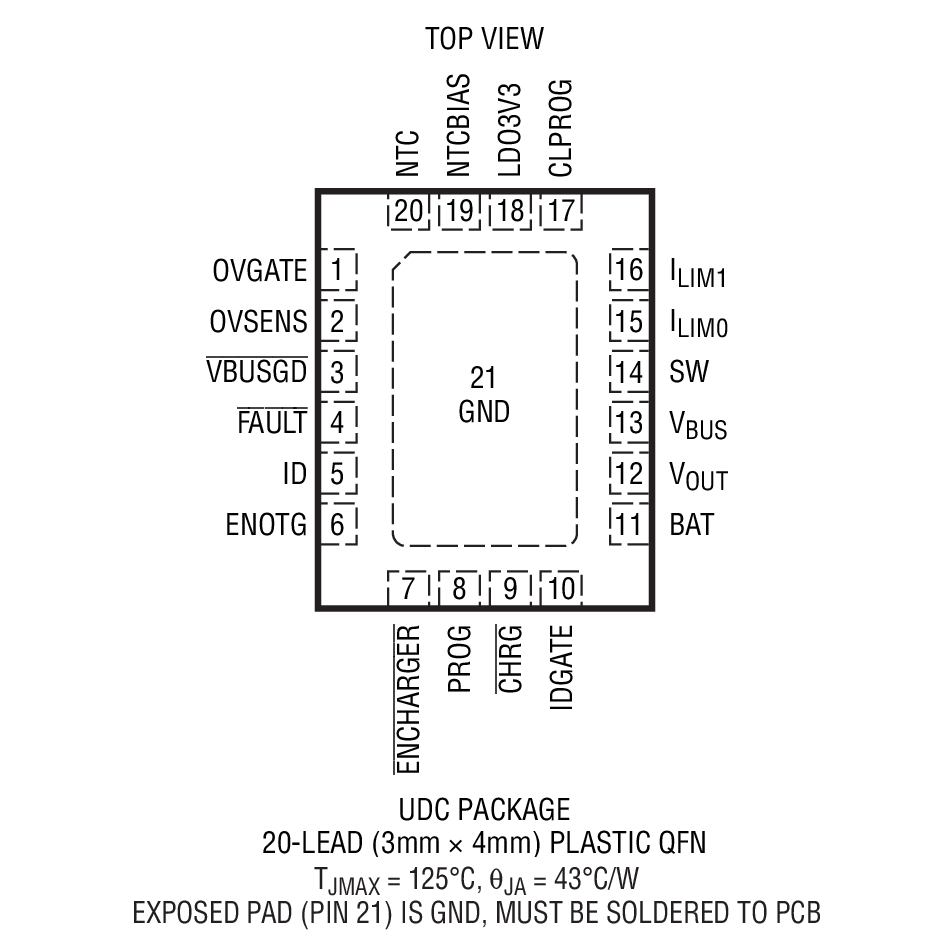

  • 20ピン3mm×4mm×0.75mm QFNパッケージ
製品概要
show more Icon

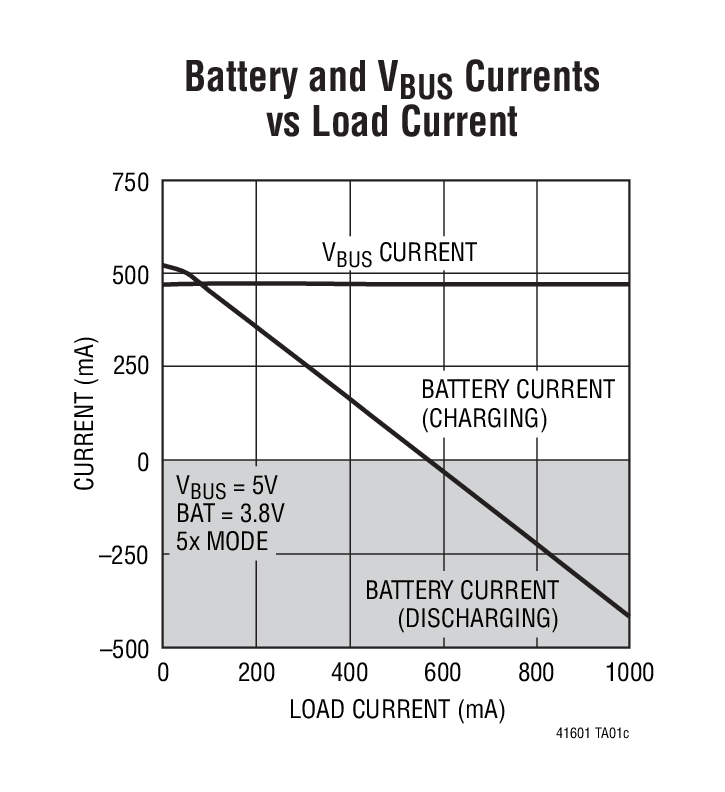

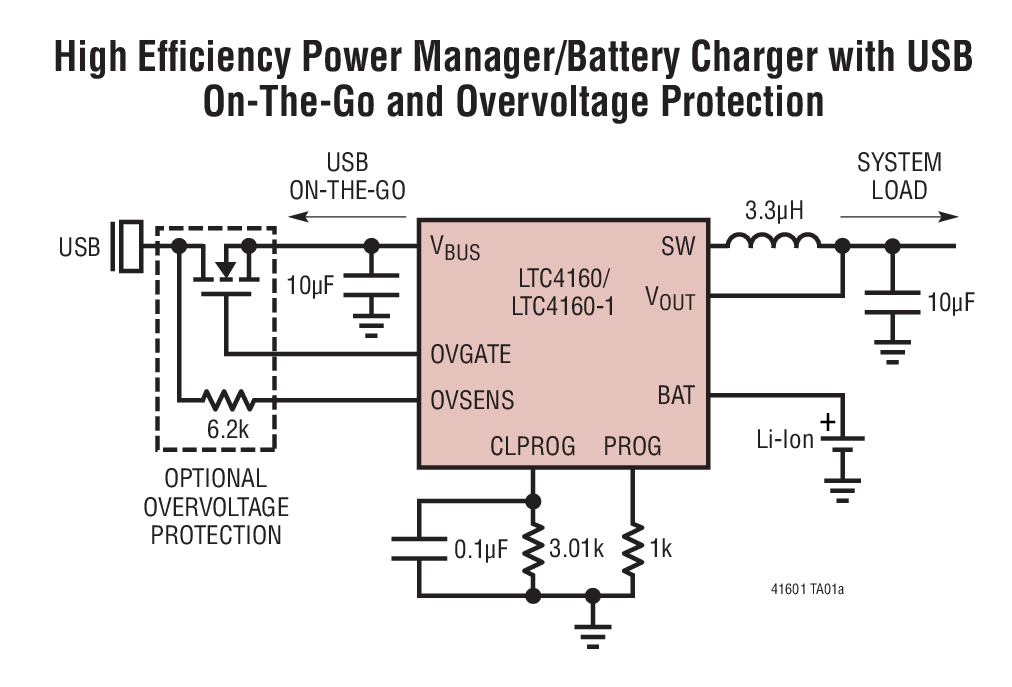

LTC4160/LTC4160-1は、高効率パワーマネージメントおよびリチウムイオン/ポリマー・バッテリ・チャージャICです。これらのデバイスはいずれも、自動的に負荷を優先する双方向スイッチングPowerPath コントローラ、バッテリ・チャージャ、理想ダイオードを搭載しています。

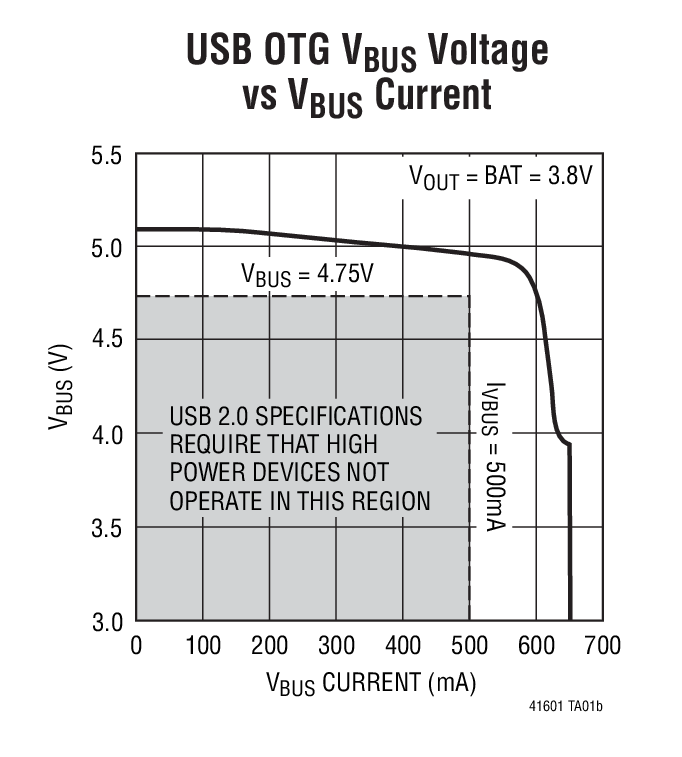

LTC4160/LTC4160-1の双方向スイッチング・レギュレータは、損失と発熱を最小限に抑えながら、USBポートから得られる電力の大部分を負荷に送ります。このため、小スペースでの熱制約が緩和されます。これらのデバイスは、USBとの互換性をもたせるための高精度な入力電流制限、効率的な充電を行うためのBat-Track出力制御を特長としています。さらに、USB On-The-Go アプリケーション向けに5V/500mAを生成することも可能です。

過電圧回路により、1個の外付けNチャネルMOSFETと1本の抵抗を使用するだけで、USB/ACアダプタ入力の高電圧による損傷からLTC4160/LTC4160-1を保護します。

LTC4160/LTC4160-1は20ピン3mm×4mm×0.75mm QFN 表面実装パッケージで供給されます。


アプリケーション

  • メディア・プレーヤおよびパーソナル・ナビゲーション機器
  • デジタル・カメラ、PDA、スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4160EUDC#PBF
  • HTML
  • HTML
LTC4160EUDC#TRPBF
  • HTML
  • HTML
LTC4160EUDC-1#PBF
  • HTML
  • HTML
LTC4160EUDC-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1463A-A

LTC4160EPDC Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

zoom

DC1463A-A

LTC4160EPDC Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

LTC4160EPDC Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

製品の詳細

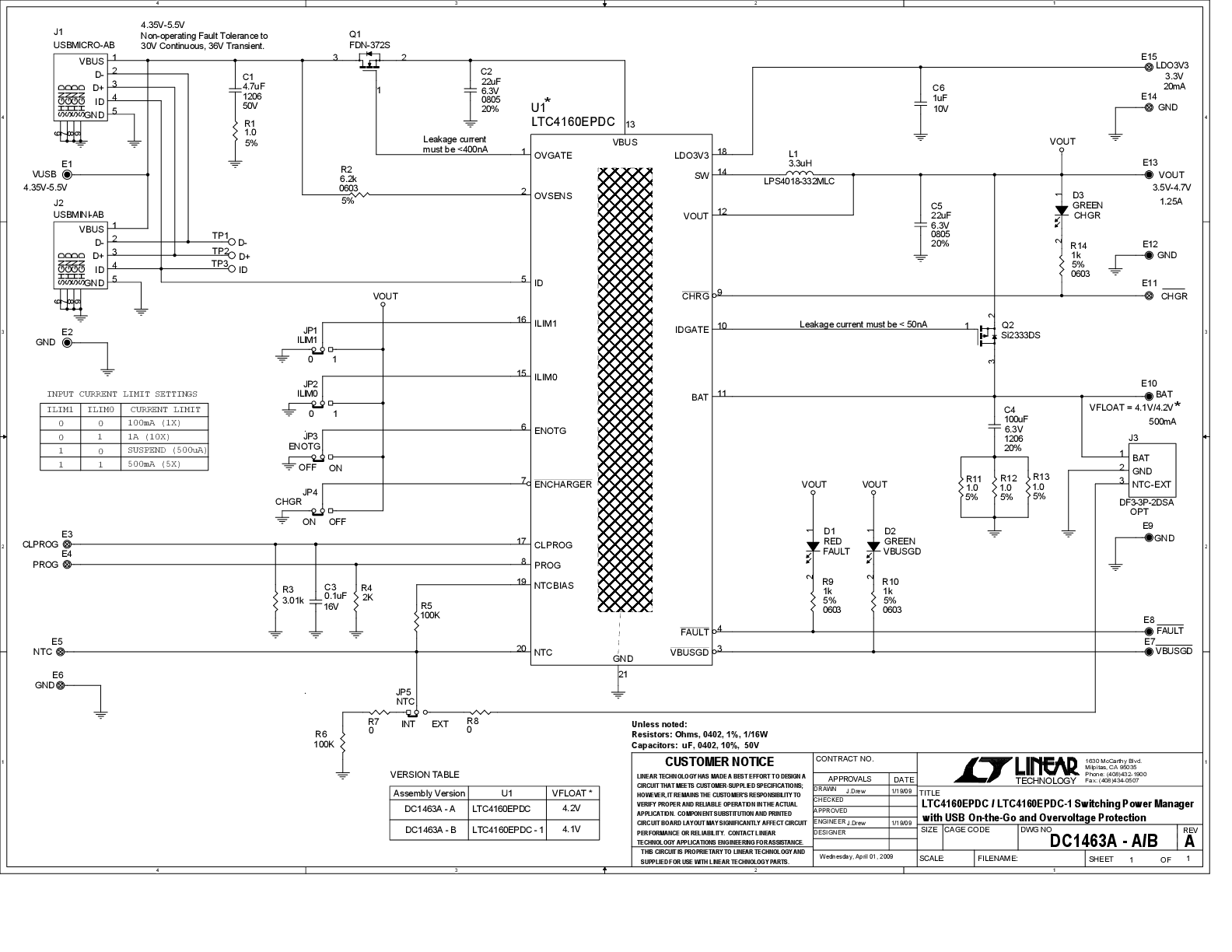

DC1463A-A: Demo Board for the LTC4160 Switching Power Manager with USB On-The-Go And Overvoltage Protection.

reference details image

DC1463A-B

LTC4160EPDC-1 Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

zoom

DC1463A-B

LTC4160EPDC-1 Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

LTC4160EPDC-1 Demo Board | Switching Power Manager with USB On-the-Go and Overvoltage Protection

製品の詳細

DC1463A-B: Demo Board for the LTC4160 Switching Power Manager with USB On-The-Go And Overvoltage Protection.
