LTC4125

5W AutoResonantワイヤレス・パワー・トランスミッタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.78
特長
  • モノリシック5Wワイヤレス・パワー・トランスミッタ
  • AutoResonantスイッチング周波数により、共振容量と送電コイルのインダクタンスを調整*
  • 電力伝送により、レシーバの負荷を自動的に調整*
  • 入力電圧範囲:3V~5.5V
  • 100mΩのフル・ブリッジ・スイッチ内蔵
  • 複数の異物検出法
  • プログラム可能な平均入力電流制限およびモニタ
  • NTC入力により、システム/部品の温度で制限された電力伝送に対応
  • 広い動作スイッチング周波数範囲:50kHz~250kHz

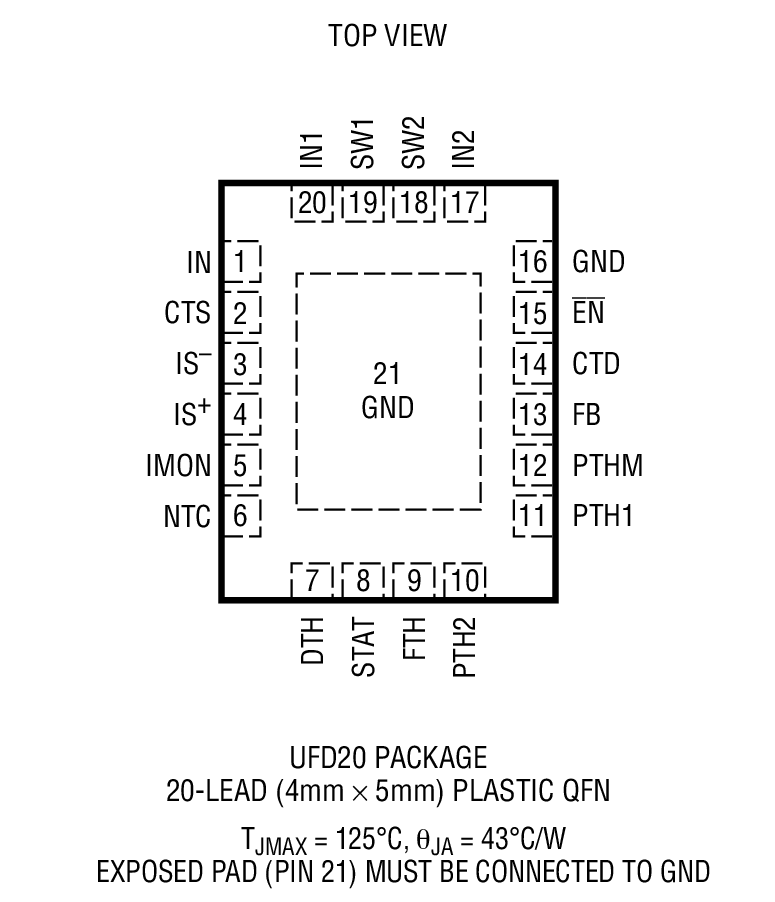

  • 熱特性の改善された4mm × 5mm QFN 20ピン・パッケージ
製品概要
show more Icon

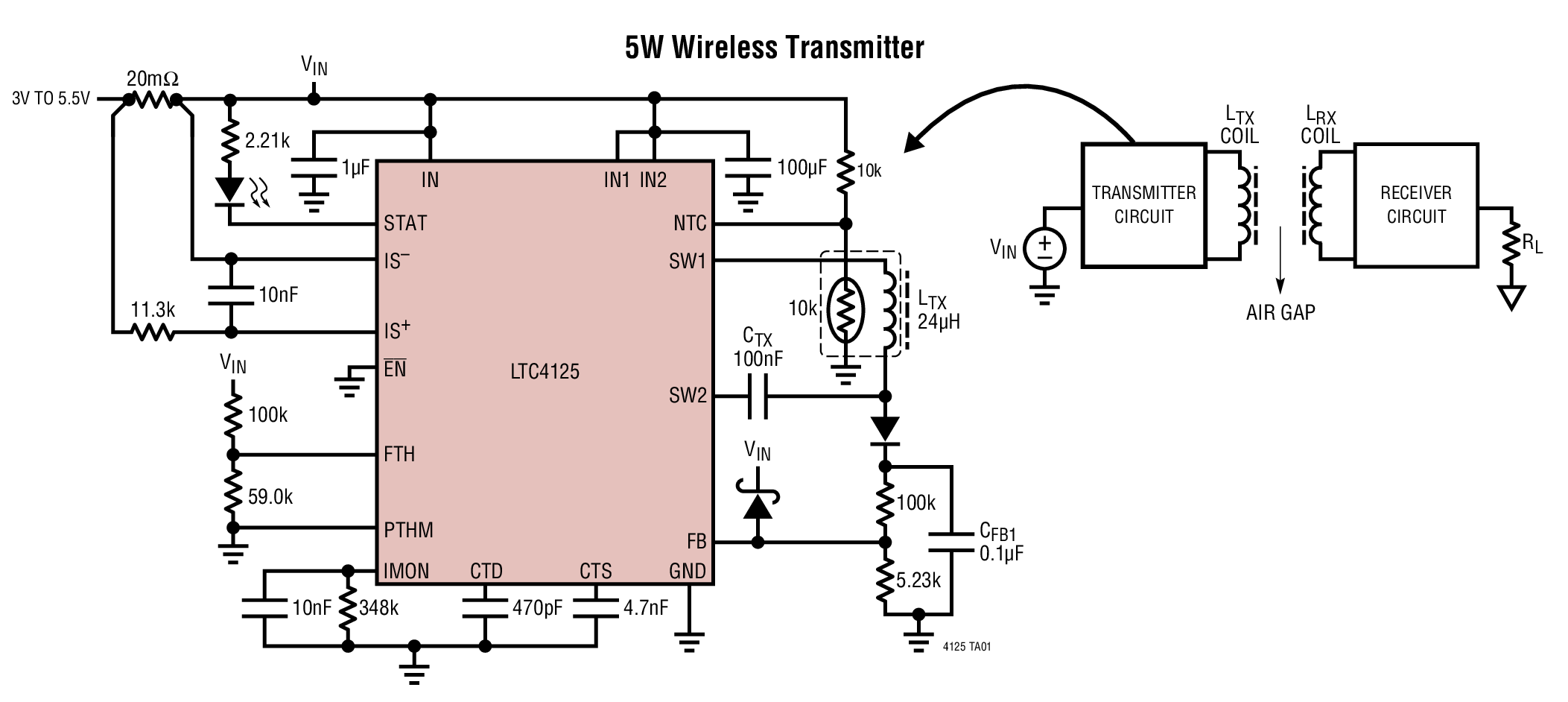

LTC4125は、シンプルで高性能のモノリシック・フル・ブリッジ共振ドライバで、5Wを超える電力を、適正に同調されたレシーバに無線で送信することができます。このデバイスは、直列に接続された送電コイルLC回路網を流れる電流を制御して、シンプルで汎用性のあるワイヤレス・パワー・トランスミッタを形成します。

LTC4125は、LC回路網の共振周波数と一致するように、その駆動周波数を自動的に調整します。このAutoResonantスイッチング機能により、低電圧の入力電源(3V~5.5V)から同調レシーバに最大の電力を供給することができます。システムの効率を最適化するため、LTC4125は周期的な送電探索を行って、レシーバの負荷要件に基づいて伝送電力を調整します。デバイスは、フォルト状態のとき、または異物の検出時は電力の供給を停止します。

また、LTC4125はプログラム可能な最大平均入力電流制限回路を内蔵しており、異物検出や過負荷保護の補助手段としてNTC入力も組み込まれています。LTC4125は高さの低い(0.75mm)4mm × 5mmの20ピンQFNパッケージで供給されます。


アプリケーション

  • 密閉絶縁型あるいは電気絶縁型のデバイス
  • 軍用センサおよび軍用装置
  • 医療機器
  • 産業用ハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4125EUFD#PBF
  • HTML
  • HTML
LTC4125EUFD#TRPBF
  • HTML
  • HTML
LTC4125IUFD#PBF
  • HTML
  • HTML
LTC4125IUFD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

DC2386A-B

LTC4125EUFDとLTC4120EUDを搭載したワイヤレス電力伝送デモキット

zoom

DC2386A-B

LTC4125EUFDとLTC4120EUDを搭載したワイヤレス電力伝送デモキット

LTC4125EUFDとLTC4120EUDを搭載したワイヤレス電力伝送デモキット

製品の詳細

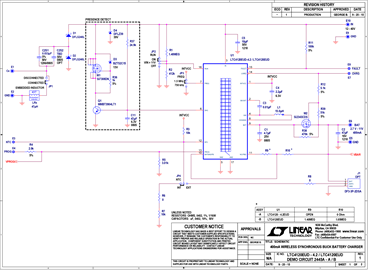

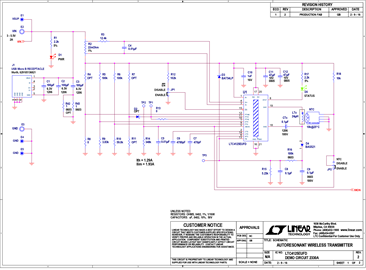

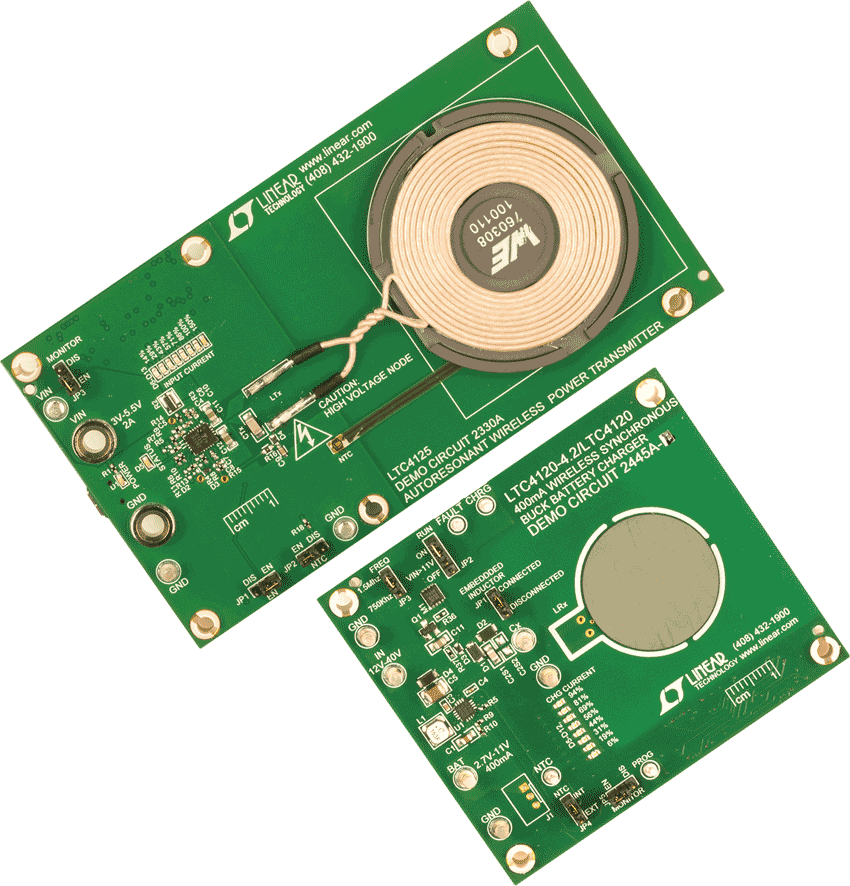

デモキットDC2386Aは、DC2330A LTC4125EUFDデモ用ボード、DC2445A-A/DC2445A-B LTC4120EUDデモ用ボード、様々な長さのスタンドオフからなるキットです。DC2330Aは、送電コイルと受電コイルの間隔が最大12mmで、レシーバー・ボードに最大1.68Wを供給できます。

reference details image

DC2554A-KIT

650mAワイヤレス・バッテリ・チャージャ・デモキット

zoom

DC2554A-KIT

650mAワイヤレス・バッテリ・チャージャ・デモキット

650mAワイヤレス・バッテリ・チャージャ・デモキット

製品の詳細

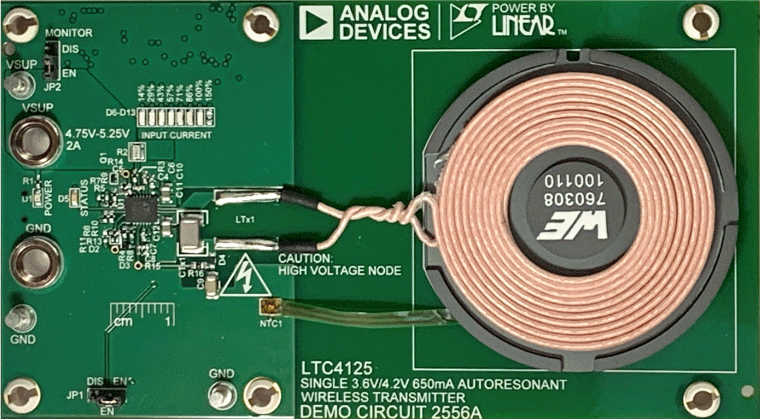

DC2554A-KITは、DC2556Aトランスミッタ(LTC4125搭載)およびDC2555A-A/DC2555A-Bレシーバー(LT3652HV搭載)のキットです。DC2555A-A/DC2555A-Bレシーバーは、送電コイルと受電コイルの間隔が3.0mm~12.0mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大650mAで充電できます。DC2556Aトランスミッタは、LTC4125を介してOptimum Power Searchおよび異物検出機能をサポートします。
reference details image

DC2770A-A-KIT

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2770A-A-KIT

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

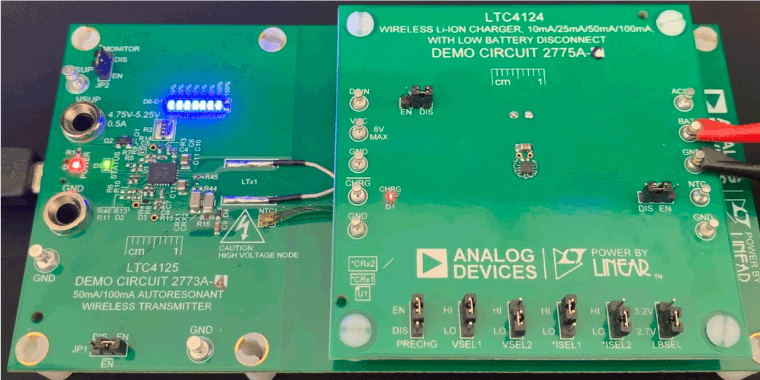

DC2770A-A-KITは、DC2773A-Aトランスミッタ・ボード(LTC4125搭載)、およびDC2775A-Cのキット(LTC4124搭載)です。DC2775A-Cレシーバー・ボードは、送電コイルと受電コイルの間隔が3.0mm~5.0mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大50mAで充電できます。DC2773A-Aトランスミッタ・ボードは、LTC4125を介して異物検出をサポートします。
reference details image

DC2770A-B-KIT

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2770A-B-KIT

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

DC2770A-B-KITは、DC2773A-Bトランスミッタ・ボード(LTC4125搭載)、およびDC2775A-Dのキット(LTC4124搭載)です。DC2775A-Dレシーバー・ボードは、送電コイルと受電コイルの間隔が3.0mm~5.0mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大100mAで充電できます。DC2773A-Bトランスミッタは、LTC4125を介してOptimum Power Searchおよび異物検出機能をサポートします。
