LTC4124

低バッテリ切断付き 100mA ワイヤレス・リチウムイオン・チャージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.12
機能
  • フル機能のワイヤレス電源レシーバー、
    リチウムイオン・チャージャおよび PowerPath™ コントローラ
  • ワイヤレス入力電源の制御および整流器
  • 広帯域ワイヤレス電源周波数:
    DC~10MHz
  • ピンの選択可能な充電電流:
    10mA/25mA/50mA/100mA
  • ピンの選択可能な充電電圧:
    4.0V/4.1V/4.2V/4.35V
  • ピンの選択可能な低バッテリ切断:
    2.7V/3.2V
  • 切断/出荷モードでの
    ゼロ・バッテリ・ドレイン電流
  • 低バッテリ・プリチャージ電流用の
    ピンの選択可能なイネーブル
  • 温度既定充電用 NTC 入力
  • 安全充電終止タイマー
  • 少ない外付け部品によるソリューション全体のサイズの小型化
  • 熱特性が改善された小型
    12 ピン、2mm × 2mm LQFNパッケージ
製品概要
show more Icon

LTC4124 は低バッテリ切断を備えたシンプルな高性能ワイヤレス・リチウムイオン・チャージャです。充電電流(最大 100mA)および充電電圧をピンで選択できるので、必要な外付け部品を最小限に抑えながら、汎用性を確保できます。

LTC4124 を使ったワイヤレス充電により、デバイスを筐体内に密封した状態で充電でき、スペースに制約があるアプリケーションにおいて、大きなコネクタを使用する必要がなくなります。露出した導電性コネクタを排除することで、デバイスの堅牢性を高めつつ、より快適なユーザー・エクスペリエンスを実現できます。

LTC4124 は、安全な温度既定充電用の NTC 入力と、過放電によるバッテリの損傷を防ぐためのバッテリ切断機能を備えています。

2mm × 2mm LQFN パッケージと最小の外部部品点数が特徴の LTC4124 は、ソリューションのサイズを小さくする必要がある低消費電力ポータブル・アプリケーションに最適です。

アプリケーション
  • 医療用ワイヤレス・センサー
  • 防衛用ウェアラブル・デバイス
  • ハイ・エンドのワイヤレス・ヘッドセット
  • Bluetooth 接続のストリーミング・ヘッドセット
  • 仮想現実用ヘッドセット
  • ハイ・エンドのリモート制御
  • IoT デバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4124EV#TRMPBF
  • HTML
  • HTML
LTC4124EV#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

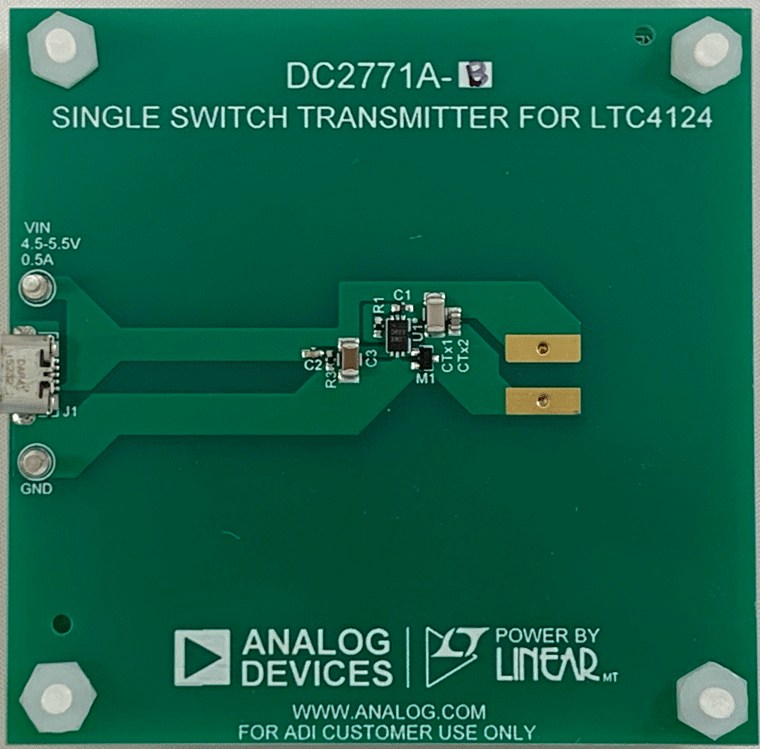

DC2769A-B

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2769A-B

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

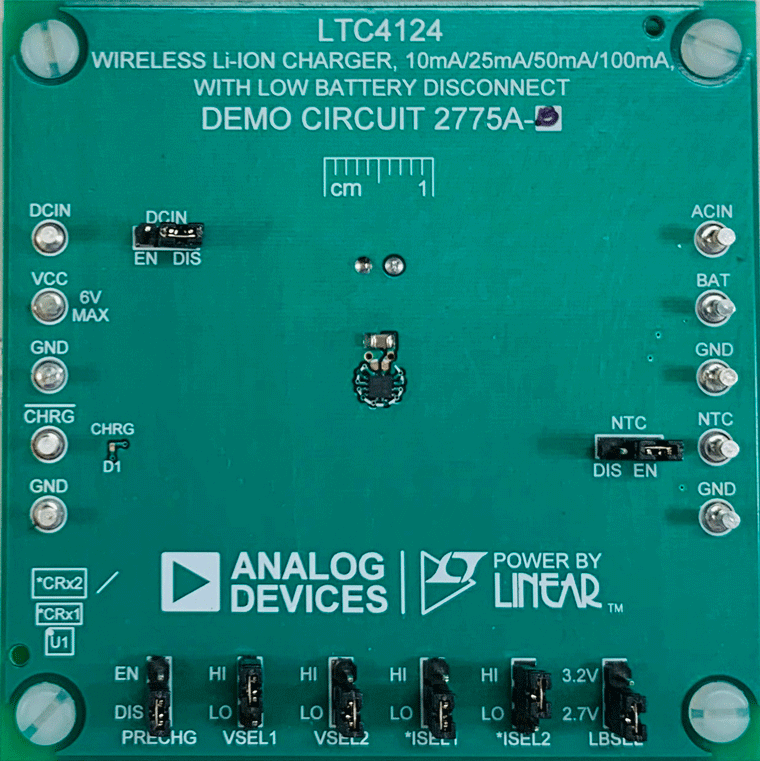

DC2769A-B-KITは、LTC6990を搭載したDC2771A-Bトランスミッタ・ボード、およびLTC4124を搭載したDC2775A-Bのキットです。DC2775A-Bレシーバーは、送電コイルと受電コイルの間隔が2mm~5mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大25mAで充電できます。
reference details image

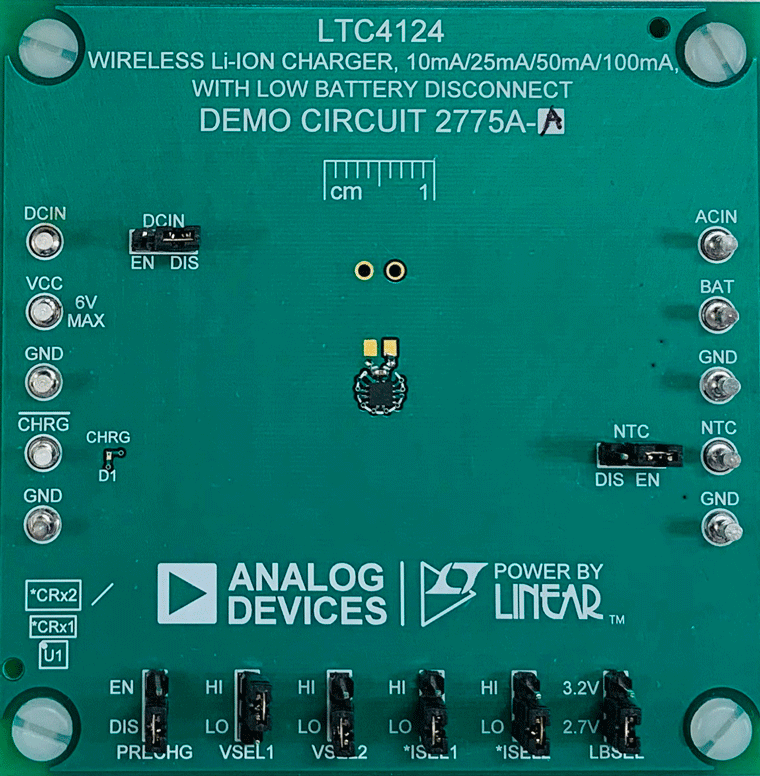

DC2769A-A

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2769A-A

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

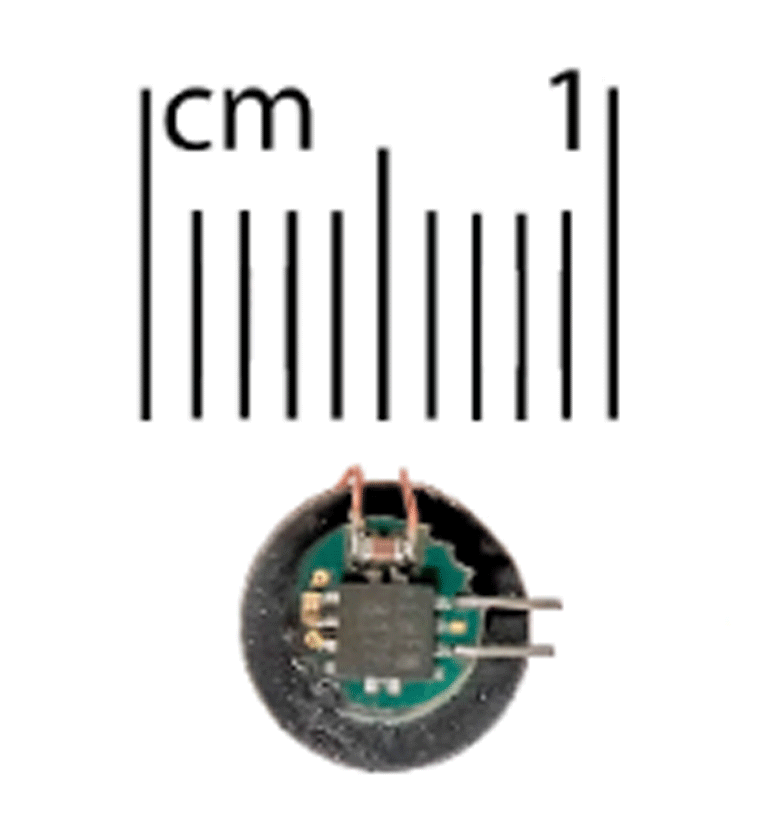

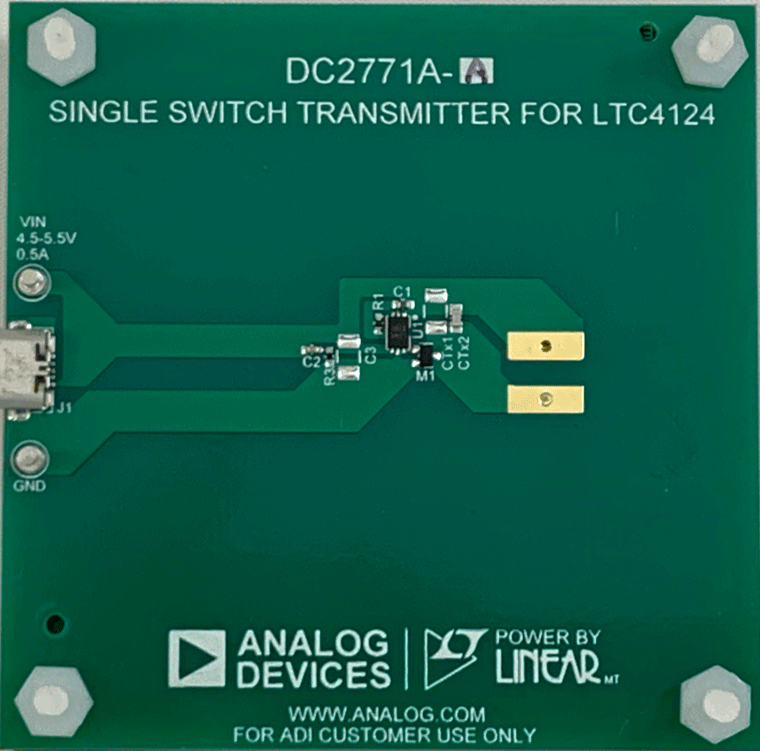

DC2769A-A-KITは、LTC6990を搭載したDC2771A-Aトランスミッタ・ボード、LTC4124を搭載したDC2775A-A、およびLTC4124を搭載したDC2774Aアプリケーション・サイズのレシーバー・ボードのキットです。DC2775A-Aレシーバーは、送電コイルと受電コイルの間隔が0.5mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大10mAで充電できます。
reference details image

DC2770A-A-KIT

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2770A-A-KIT

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

LTC4124/LTC4125、50mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

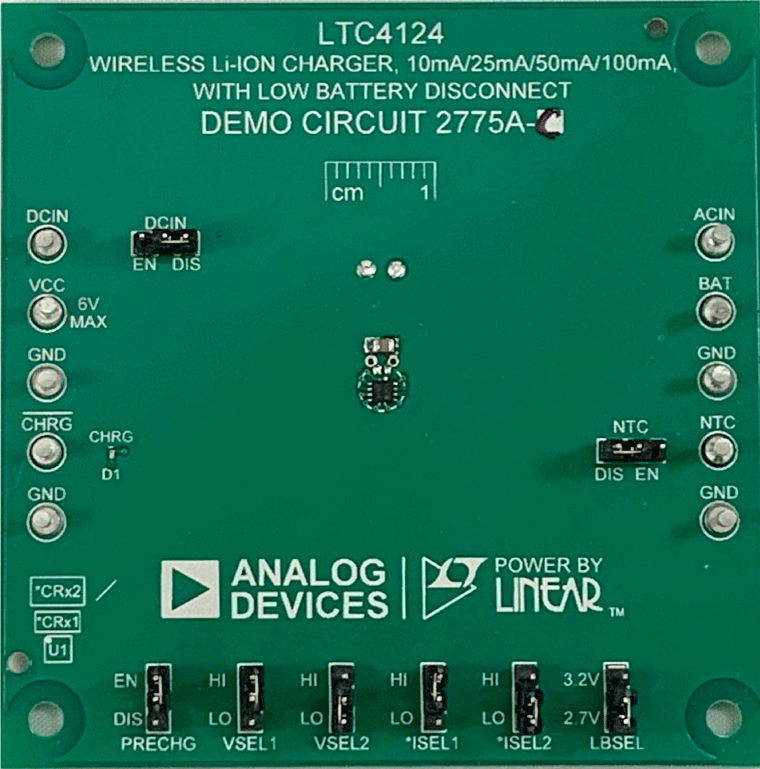

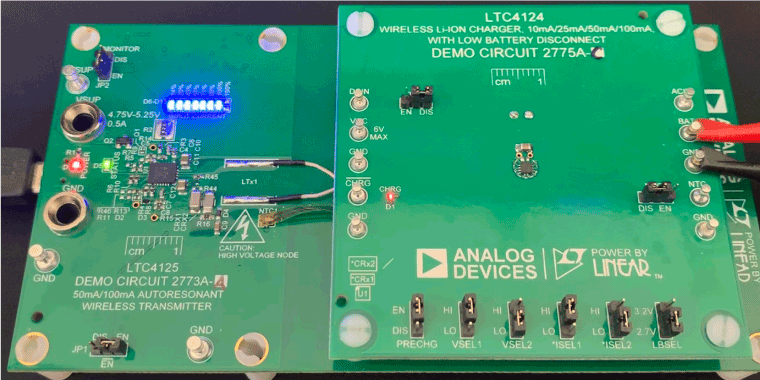

DC2770A-A-KITは、DC2773A-Aトランスミッタ・ボード(LTC4125搭載)、およびDC2775A-Cのキット(LTC4124搭載)です。DC2775A-Cレシーバー・ボードは、送電コイルと受電コイルの間隔が3.0mm~5.0mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大50mAで充電できます。DC2773A-Aトランスミッタ・ボードは、LTC4125を介して異物検出をサポートします。
reference details image

DC2770A-B-KIT

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2770A-B-KIT

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

LTC4124/LTC4125、100mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

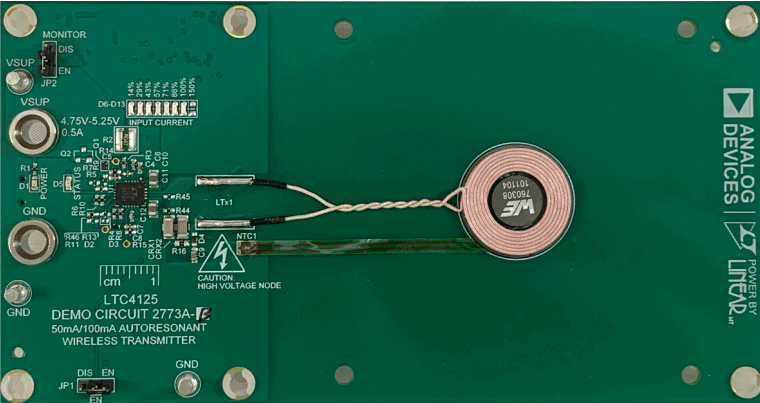

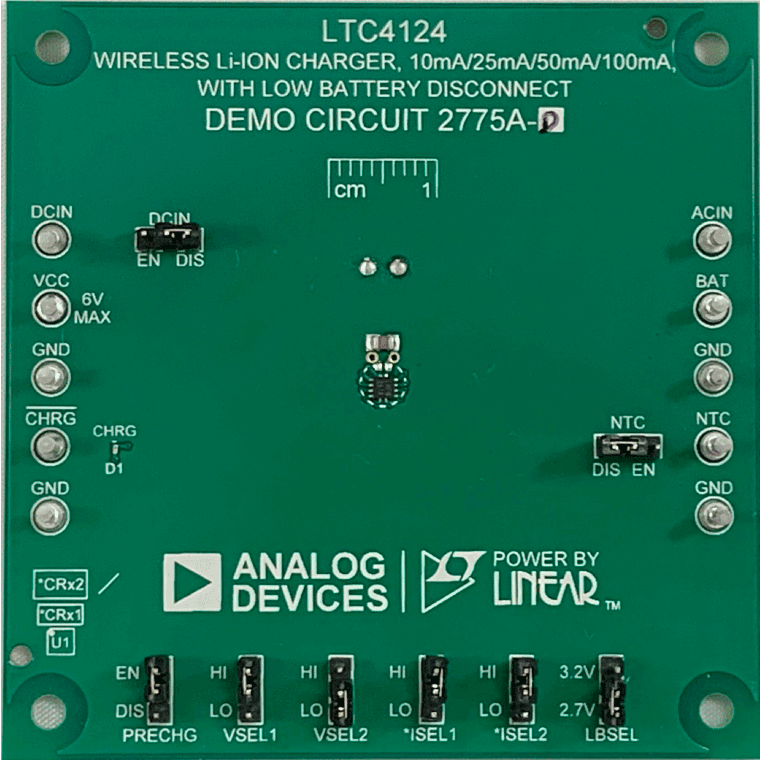

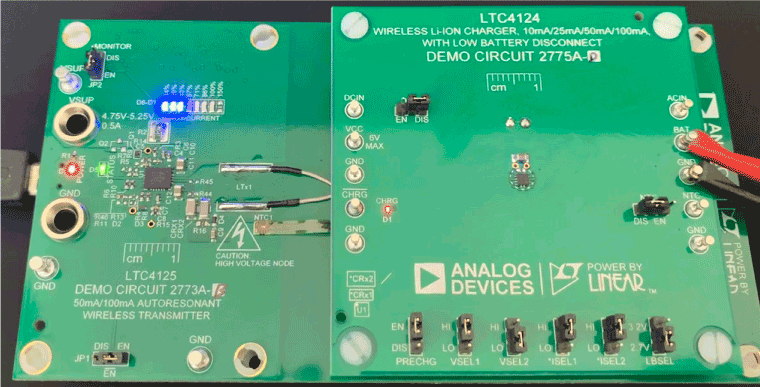

DC2770A-B-KITは、DC2773A-Bトランスミッタ・ボード(LTC4125搭載)、およびDC2775A-Dのキット(LTC4124搭載)です。DC2775A-Dレシーバー・ボードは、送電コイルと受電コイルの間隔が3.0mm~5.0mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大100mAで充電できます。DC2773A-Bトランスミッタは、LTC4125を介してOptimum Power Searchおよび異物検出機能をサポートします。
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
