LTC4091

新規設計に推奨

36Vバッテリ・チャージャおよび パワー・バックアップ・マネージャ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 一次電源とリチウムイオン･バッテリ間の継ぎ目のない移行
  • 適応出力制御機能を備えた2A高電圧降圧レギュレータ
  • 75mΩの内部理想ダイオードとオプションの外付け理想ダイオード・コントローラにより、一次電源が接続されていない場合に低損失のPowerPath™を実現
  • 広い入力電圧範囲：6V～36V（絶対最大定格：60V）
  • 最大出力電圧：4.45V
  • 機能満載のリチウムイオン･バッテリ･チャージャ
  • ピンで選択可能な4.1Vおよび4.2Vの充電電圧オプション
  • 改善された熱特性
LTC4091
36Vバッテリ・チャージャおよび パワー・バックアップ・マネージャ
Typical Application 1 Vout, Ibat V3 Vbat Package Image 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
USBパワー・マネージャ（PowerPath、バッテリ・チャージャ） 1
LTC4090
製造中 2A高電圧Bat-Track降圧レギュレータ付きUSBパワーマネージャ
サージ・ストッパ、過電圧および過電流保護 1
LTC4368
新規設計に推奨 双方向回路ブレーカを備える100V UV/OVおよび逆電圧保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2558A

LTC4091 Demo Board | 36V Battery Charger and Power Backup Manager

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2558A is a high voltage switching buck regulator, Li-Ion cell charger and power backup manager. It is based on the LTC4091 and provides the following functions: 2A buck regulator with 7.5V-36V (60V absolute max) input range and with output voltage tracking cell voltage, full-featured cell charger with selectable 4.1V or 4.2V maximum charge voltage, and a power path manager for the cell. Output voltage is strictly limited to 4.45V. Temperature protection is optional with an external NTC temperature sensor.
DC2558A
LTC4091 Demo Board | 36V Battery Charger and Power Backup Manager

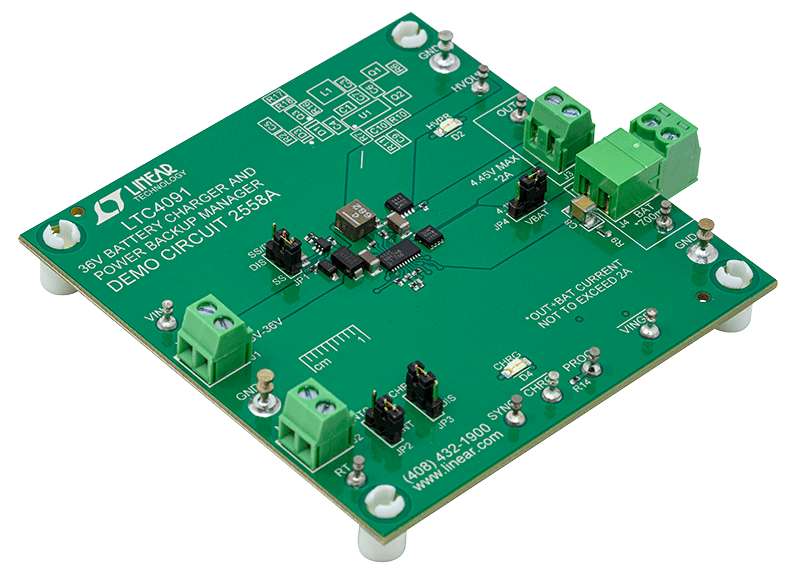

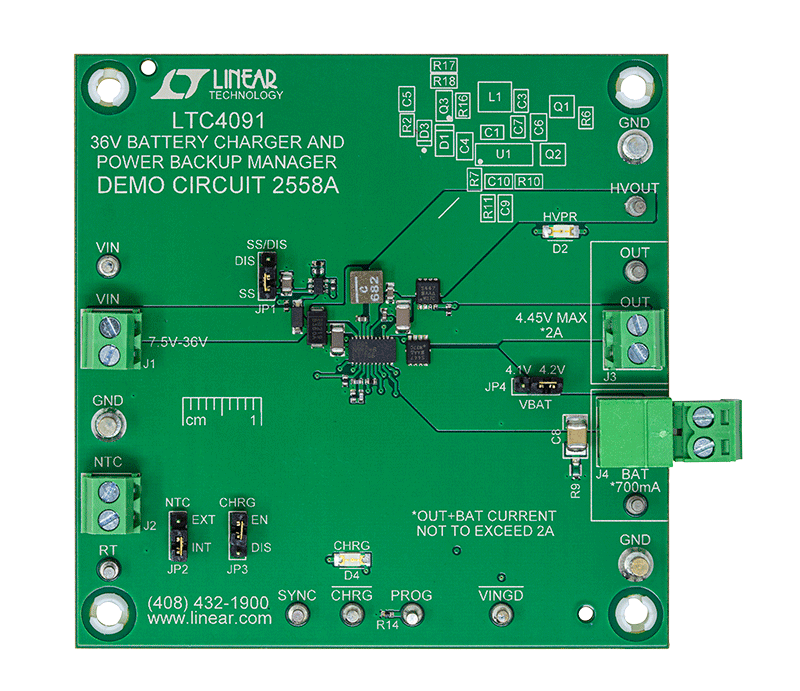

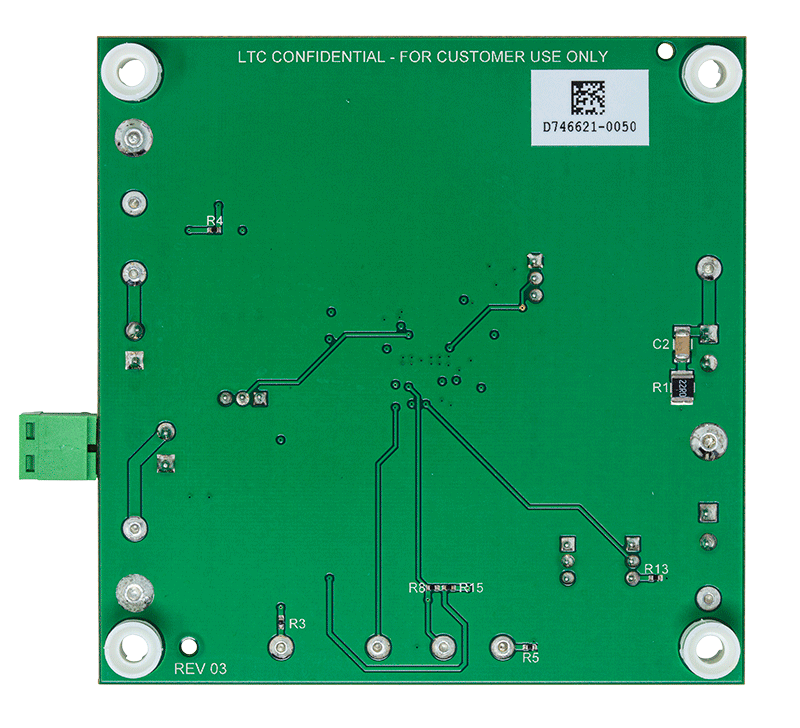

DC2558A Evaluation Board DC2558A Evaluation Board - Top View DC2558A Evaluation Board - Bottom View DC2558A
