LTC4088-1

製造中

安定化出力電圧を供給する高効率バッテリチャージャ/USBパワーマネージャ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • スイッチング･レギュレータにより、バッテリの充電やアプリケーション機器への給電ができるようにUSBポートから得られる制限された電力を最適化
  • 内蔵の180mΩ理想ダイオードと外付け理想ダイオード・コントローラにより、入力電源が制限されている場合や使用できない場合に低損失パワーパスをシームレスに実現
  • 充電電流が自動的に低減されることにより、最小3.6VのVOUTを維持
  • 多機能リチウムイオン/ポリマー･バッテリチャージャ
  • VBUS動作範囲：4.25V～5.5V（絶対最大定格7V：過渡）
  • 入力電流制限：1.2A（最大）
  • 熱制限付きの充電電流：1.5A（最大）
  • Bat-Track™アダプティブ出力制御
  • スルーレート制御により、スイッチングEMIを低減
  • 高さの低い（0.75mm）4mm×3mm 14ピンDFNパッケージ

LTC4088-1/LTC4088-2は、高効率USB PowerPath™コントローラおよびリチウムイオン/ポリマー･バッテリチャージャです。このデバイスは同期整流式スイッチング入力レギュレータ、多機能バッテリ･チャージャ、理想ダイオードを内蔵しています。LTC4088-1は特にUSBアプリケーション向けに設計されており、内蔵のスイッチング･レギュレータは、ロジック制御によって、入力電流を100mA、500mAまたは（ACアダプタ駆動アプリケーション向けの）1Aに自動的に制限します。

スイッチング入力段はVOUTに電力を供給します。VOUTでは、アプリケーション回路とバッテリ･チャージャ間の電力分担が管理されています。充電電流は自動的に低減されるので、低バッテリ状態時に安定化された3.6VのVOUTを維持することができます。バッテリ充電時、VOUTはVBATをトラッキングするので、高効率な充電が可能です。この機能より、LTC4088-1/LTC4088-2はより大きな電力をアプリケーションに供給でき、制限されたアプリケーションにおける熱の問題を緩和します。

理想ダイオードにより、入力電流が制限値に達した場合やUSBまたはACアダプタ電源が取り外されている場合、バッテリからシステム電源を得ることができます。

LTC4088-1/LTC4088-2は高さの低い4mm×3mm×0.75mmの14ピン表面実装DFNパッケージで供給されます。

Input Logic Truth Table Automatic Charge Current Reduction 3.3V LDO
LTC4088 Battery charger enabled with all logic inputs grounded No Yes
LTC4088-1 Battery charger enabled with all logic inputs grounded Yes No
LTC4088-2 Battery charger enabled with all logic inputs grounded Yes No

アプリケーション

  • メディア･プレーヤ
  • デジタル･カメラ
  • GPS
  • PDA
  • スマート電話
LTC4088-1
安定化出力電圧を供給する高効率バッテリチャージャ/USBパワーマネージャ
High Efficiency Battery Charger/USB Power Manager Switching Regulator Efficiency to System Load (POUT/PBUS Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2884
製造中 絶縁電源を備えた絶縁型USBトランシーバ
バッテリ・モニタ ＆ 残量ゲージ 1
LTC2942-1
製造中止 センス抵抗内蔵、温度および電圧測定付き1Aバッテリ・ガスゲージ
保護スイッチ ＆ コントローラ 2
LTC4361
新規設計に推奨 過電圧/過電流保護コントローラ
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC1377A

LTC4088EDE-2 | High Efficiency Battery Charger/Power Manager

今すぐ購入 詳細を表示

製品詳細

DC1377A: Demo Board for the LTC4088-1/-2 High Efficiency Battery Charger/USB Power Manager with Regulated Output Voltage

eval board
schematic 2
DC1189A

LTC4088EDE-1 Demo Board | High Efficiency Battery Charger/Power manager

今すぐ購入 詳細を表示

製品詳細

DC1189A: Demo Board for the LTC4088-1/-2 High Efficiency Battery Charger/USB Power Manager with Regulated Output Voltage
DC1377A
LTC4088EDE-2 | High Efficiency Battery Charger/Power Manager
DC1377A - Schematic
DC1189A
LTC4088EDE-1 Demo Board | High Efficiency Battery Charger/Power manager

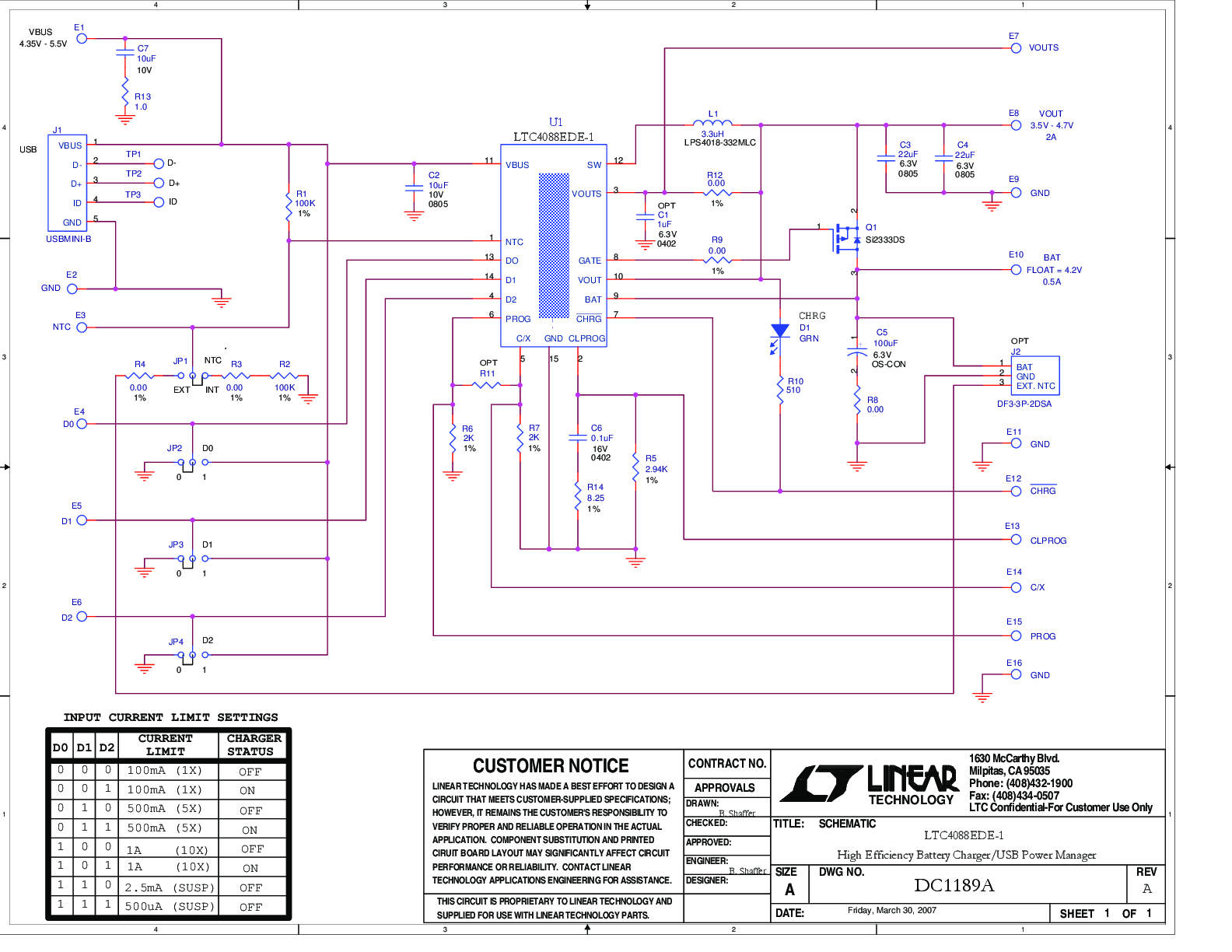

DC1189A - Schematic
