製品概要
機能と利点
- 入力電源間のシームレスな移行： リチウムイオン・バッテリ、USB、5V ACアダプタ
- BATからOUTへの低損失（50mΩ）理想ダイオード･パス
- プログラム可能な充電電流検出（CHRG）
- 負荷に応じた充電により、USB 入力電流コンプライアンスを保証
- アナログ･ガスゲージ機能
- USBポートから1セル･リチウムイオン･バッテリを直接充電
- サーマル・フィードバック付き定電流/定電圧動作により、過熱の恐れなしに最大充電レートを実現
- 電流制限を100%か20%に選択可能（例：500mA/100mA）
- 実際の充電電流に応じた終了タイマ
- 0.8%精度のプリセット4.2V充電電圧（LTC4066-1では4.1V）
- NTCサーミスタ入力により、温度規定充電用が可能
- 薄型（0.75mm）24ピン 4mm×4mm QFNパッケージ
- 超薄型（0.55mm）24ピン 4mm×4mm UTQFNパッケージ（LTC4066のみ）
製品概要
LTC4066/LTC4066-1は、バッテリ駆動の携帯アプリケーション向けに設計されたUSBパワーマネージャおよびリチウムイオン・バッテリ･チャージャです。このデバイスは、USB周辺機器の動作ならびにバッテリ充電用に使用される総電流を制御します。総入力電流は、100mAまたは500mAに制限するか、あるいは「無制限」（たとえば、2A以上）に設定できます。バッテリ充電電流は、負荷電流と充電電流の合計がプログラムされた入力電流制限値を超えないように、自動的に低減されます。
LTC4066/LTC4066-1は、1セル･リチウムイオン･バッテリ向けのスタンドアロン定電流/定電圧リニア･チャージャを内蔵しています。バッテリに印加されるフロート電圧は0.8%の高精度に維持され、充電電流はグランドへの外付け抵抗を使用してプログラム可能です。プログラム可能な充電終了状態出力（CHRG）がフル充電を知らせます。BATピンの充電電流と放電電流は、アナログ出力(ISTAT)を介してモニタできます。総充電時間はグランドへの外付けコンデンサによってプログラム可能です。バッテリ電圧がフロート電圧を100mV下回ると、バッテリの自動再充電が行われます。また、充電中にバッテリ温度をモニタするために、NTCサーミスタ入力も用意されています。
LTC4066/LTC4066-1は24ピン薄型（0.75mm）4mm×4mm QFNパッケージで、LTC4066は24ピン超薄型（0.55mm）4mm×4mm UTQFNパッケージで供給されます。
アプリケーション
- 携帯USB機器
- GPS、カメラ、広帯域ワイヤレス･モデム
- 複数入力チャージャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R540 Reliability Data3/26/2018
-

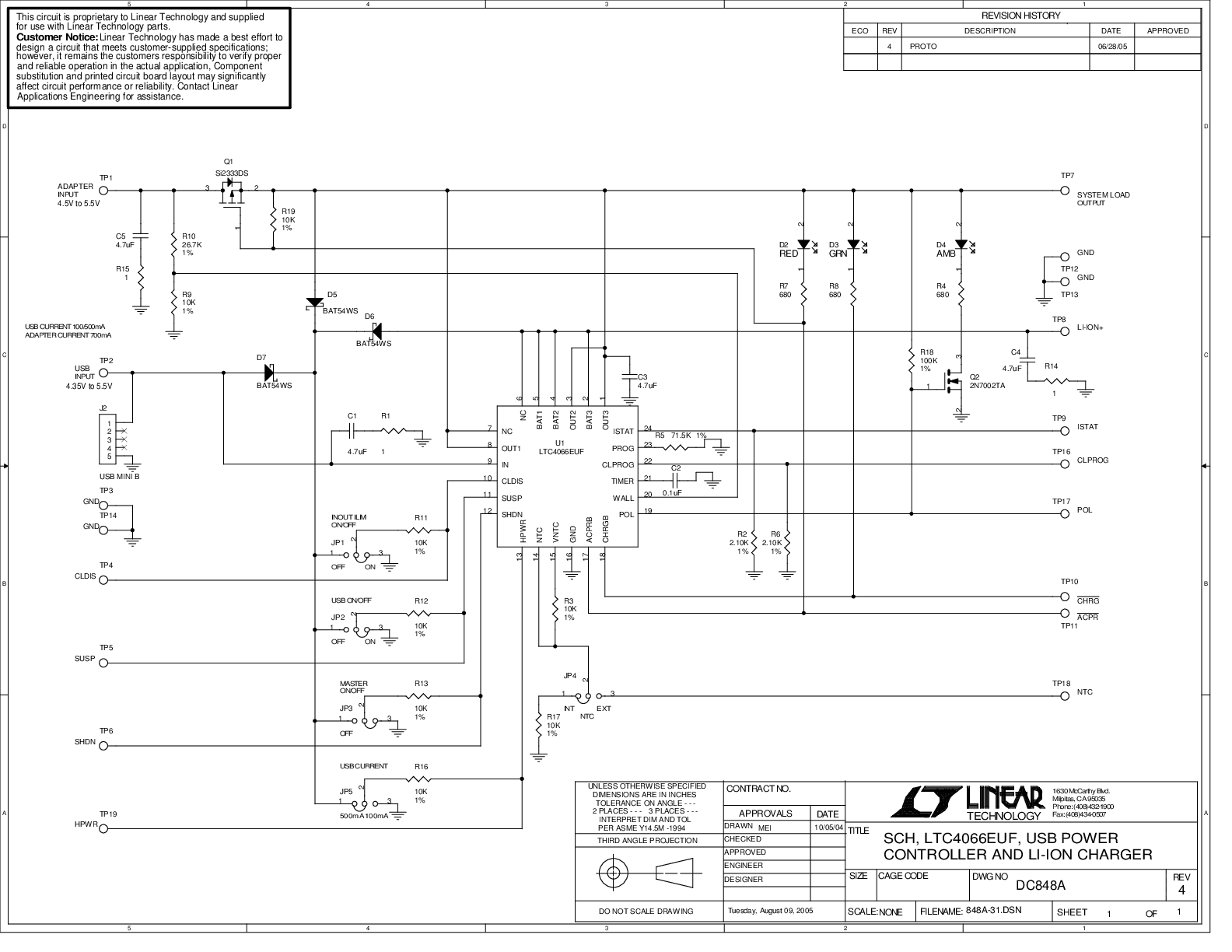

DC848A - Demo Manual9/24/2009
-
I2C Battery Gas Gauges11/17/2011
