製品概要

機能と利点

  • 1%精度のプリセット4V充電電圧により、4.2Vリチウムイオンバッテリの寿命を延長
  • 自動再充電
  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • 外付けMOSFET、センス抵抗、ブロッキング・ダイオード不要
  • プログラム可能な充電終了タイマ
  • サーミスタ入力により、温度規定充電が可能
  • 7%精度のプログラム可能な充電電流
  • C/10充電電流検出出力
  • シャットダウン時25μAの消費電流
  • ガスゲージに有用な充電電流モニタ
  • USBポートから直接充電
  • 熱特性が改善された小型10ピンMSOPパッケージ

製品概要

LTC4064は、バッテリ・バックアップ・アプリケーションにおいて1セル・リチウムイオン・バッテリの寿命を延ばすために最適化されたスタンドアロン・リニア・チャージャです。4.2Vや4.1Vの代わりに4Vのフロート電圧に充電することにより、バッテリが長期間未使用で、かつレディ状態に保つ必要がある場合に、エージングを遅らせ、容量低下を抑えます。

外付けコンデンサによって安全タイマをプログラムし、充電サイクルを終了します。また、充電電流は1本の抵抗で外部設定されます。入力電源を取り外すと、LTC4064は自動的に低電流のスリープ・モードになり、バッテリ流出電流が3μA以下に低減されます。

この他に、バッテリの寿命と信頼性を最大化するために、NTC温度検知、バッテリ低下時の充電調節(トリクル充電)などの安全機能も搭載しています。

このデバイスはパワーMOSFETを内蔵し、外付けのセンス抵抗やブロッキング・ダイオードが不要です。また、C/10検出回路、AC検出ロジック、フォールト検出回路も搭載しています。


アプリケーション

  • ファイル・サーバ、RAIDシステム
  • ストレージ製品
  • リチウムイオン・バッテリ・バックアップ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

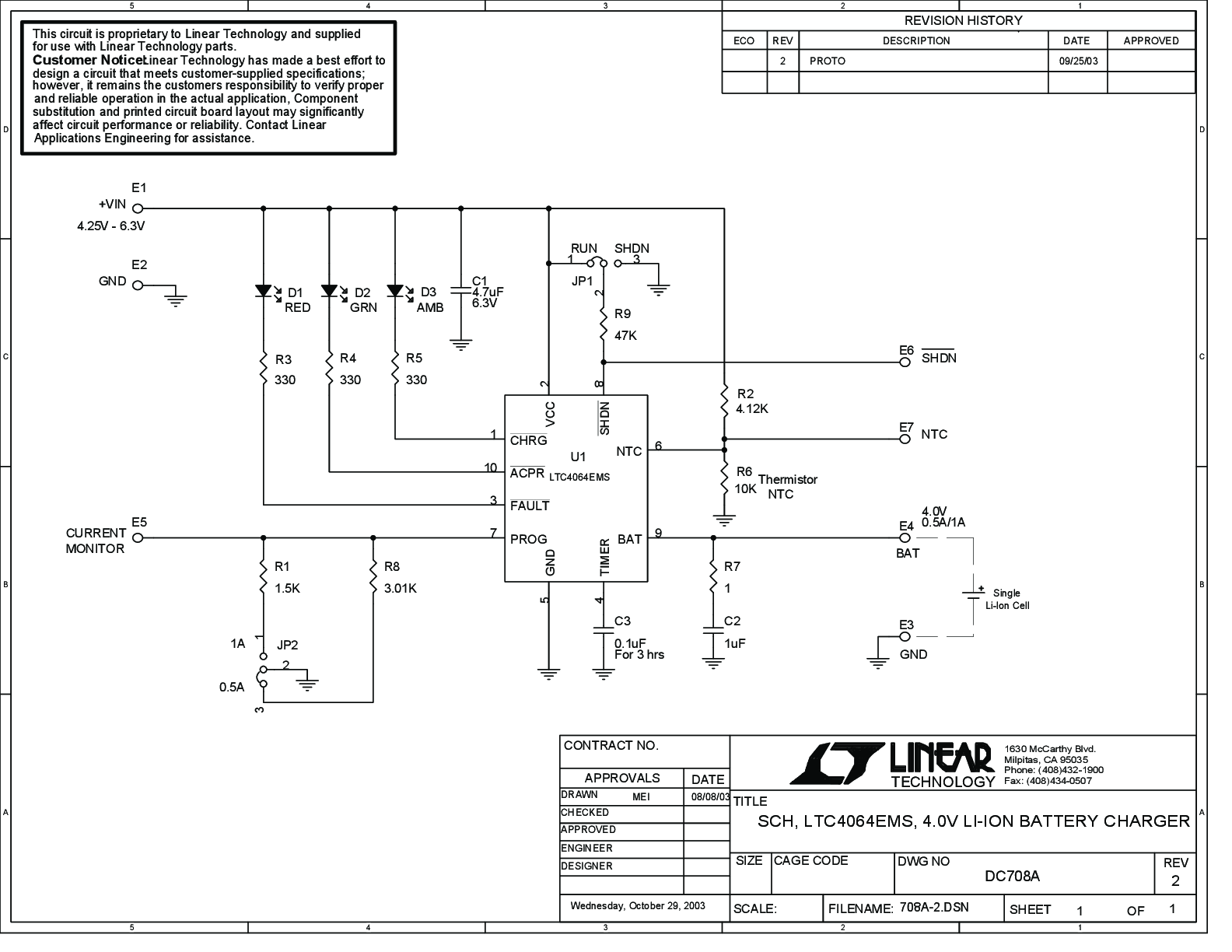

評価キット (1)
