製品概要
機能と利点
- プログラム可能な充電電流：最大900mA
- 充電終了用の充電電流モニタ出力
- サーマル・レギュレーションを備えた定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
- 定電流源モードでニッケル・バッテリを充電可能（LTC4059のみ）
- 入力電源の存在を知らせるACPRピン（LTC4059Aのみ）
- 外付けのMOSFET、センス抵抗、ブロッキング・ダイオードが不要
- 動作電源電圧範囲：3.75V～8V
- USBポートから1セル・リチウムイオン・バッテリを直接充電
- 0.6%精度のプリセット4.2V充電電圧
- シャットダウン・モードでの消費電流：10μA
- 小型6ピン（2mm×2mm）DFNパッケージ
製品概要
LTC4059/LTC4059Aは、1セル・リチウムイオン・バッテリ用の定電流/定電圧リニア・チャージャです。2mm×2mm DFNパッケージで供給され外付け部品が少ないので、特に携帯アプリケーションに適しています。また、LTC4059/LTC4059AはUSB電源仕様の範囲内で動作するように設計されています。
外付けのセンス抵抗、MOSFET、ブロッキング・ダイオードが不要です。サーマル・フィードバックによって充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を制限します。充電電圧は4.2Vに固定され、充電電流はプログラム可能です。
入力電源（ACアダプタまたはUSB電源）を取り外すと、LTC4059/LTC4059Aは自動的に低電流状態になり、バッテリ流出電流は1μA以下に低減されます。また、電源供給時であっても、LTC4059/LTC4059Aをシャットダウン・モードにすれば、消費電流を10μA に低減することができます。
LTC4059Aは入力電圧の存在を知らせるオープンドレイン状態出力ピンを特長としています。 LTC4059は、ニッケル・バッテリを充電する定電流源として使用することも可能です。また、これらのデバイスは、低電圧ロックアウト保護、充電サイクルが終了したことを知らせる電流モニタ・ピンなどの機能も搭載しています。
LTC4059/LTC4059Aは高さの低い（0.8mm）6ピン2mm×2mm DFNパッケージで供給されます。
アプリケーション
- 無線PDA
- 携帯電話
- 携帯用電子機器
- 無線ハンドセット
- デジタル・カメラ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018PDF66 K
-

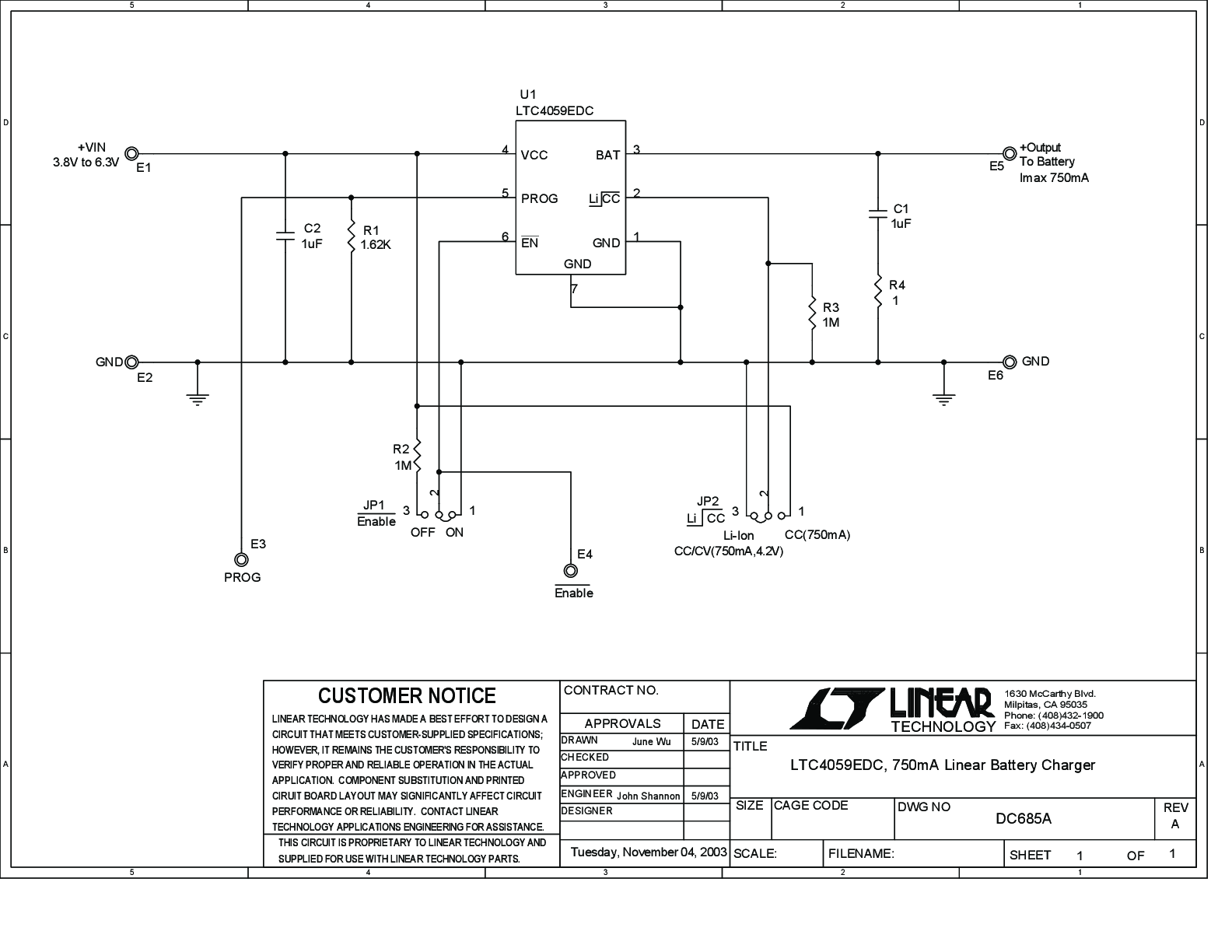

DC685A - Demo Manual9/24/2009PDF93K
-
900mA Li-Ion Charger in 2mm × 2mm DFN is Thermally Regulated for Faster Charge Time6/1/2005 LT Journal
-
Dual Monolithic Ideal Diodes Provide a Single-Chip Power Management Solution3/1/2005 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4059AEDC#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC4059AEDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC4059EDC#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC4059EDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
