LTC4058-4.2

DFNパッケージ、サーマル・レギュレーション付きスタンドアロン・リニア・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.33
特長
  •  プログラム可能な充電電流:最大950mA
  •  DFNパッケージの完全なリニア・チャージャ
  •  外付けMOSFET、センス抵抗、ブロッキング・ダイオードが不要
  •  サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  •  バッテリKelvin検知により、充電精度を改善
  •  USBポートから直接充電
  •  C/10充電終了
  •  ±1%精度のプリセット4.2V充電電圧
  •  ガス・ゲージ用充電電流モニタ出力
  •  自動再充電
  •  充電状態出力
  •  ACアダプタ検出出力
  •  2.9Vのトリクル充電スレッショルド(LTC4058)
  •  トリクル充電なし(LTC4058X)
  •  ソフトスタートにより突入電流を制限
  •  高さの低い(3mm×3mm×0.75mm)DFNパッケージ
製品概要
show more Icon

LTC4058は、1セル・リチウムイオン・バッテリ用の完全な定電流/定電圧リニア・チャージャです。LTC4058はDFNパッケージで供給され外付け部品が少ないので、携帯アプリケーションに最適です。また、LTC4058はUSB電源仕様の範囲内で動作するように設計されています。

LTC4058はバッテリ端子をKelvin検知できるので、より高精度のフロート電圧充電が可能です。MOSFET内蔵のアーキテクチャにより、外付けのセンス抵抗やブロッキング・ダイオードが不要です。サーマル・フィードバックによって充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を制限します。充電電圧は4.2Vに固定され、充電電流は1本の抵抗で設定されます。最終フロート電圧に達した後、充電電流が設定値の10%に低下したところで、充電サイクルを終了します。

入力電源(ACアダプタまたはUSB電源)を取り外すと、LTC4058は低電流状態になり、バッテリ流出電流は2μA以下に低減されます。 他に、充電電流モニタ、低電圧ロックアウト、自動再充電、ならびに、充電終了と入力電圧の存在を知らせる状態出力ピンなどの機能を搭載しています。


アプリケーション

  • 携帯電話、PDA、MP3プレーヤ
  • Bluetoothアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4058EDD-4.2#PBF
  • HTML
  • HTML
LTC4058EDD-4.2#TRPBF
  • HTML
  • HTML
LTC4058XEDD-4.2#PBF
  • HTML
  • HTML
LTC4058XEDD-4.2#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

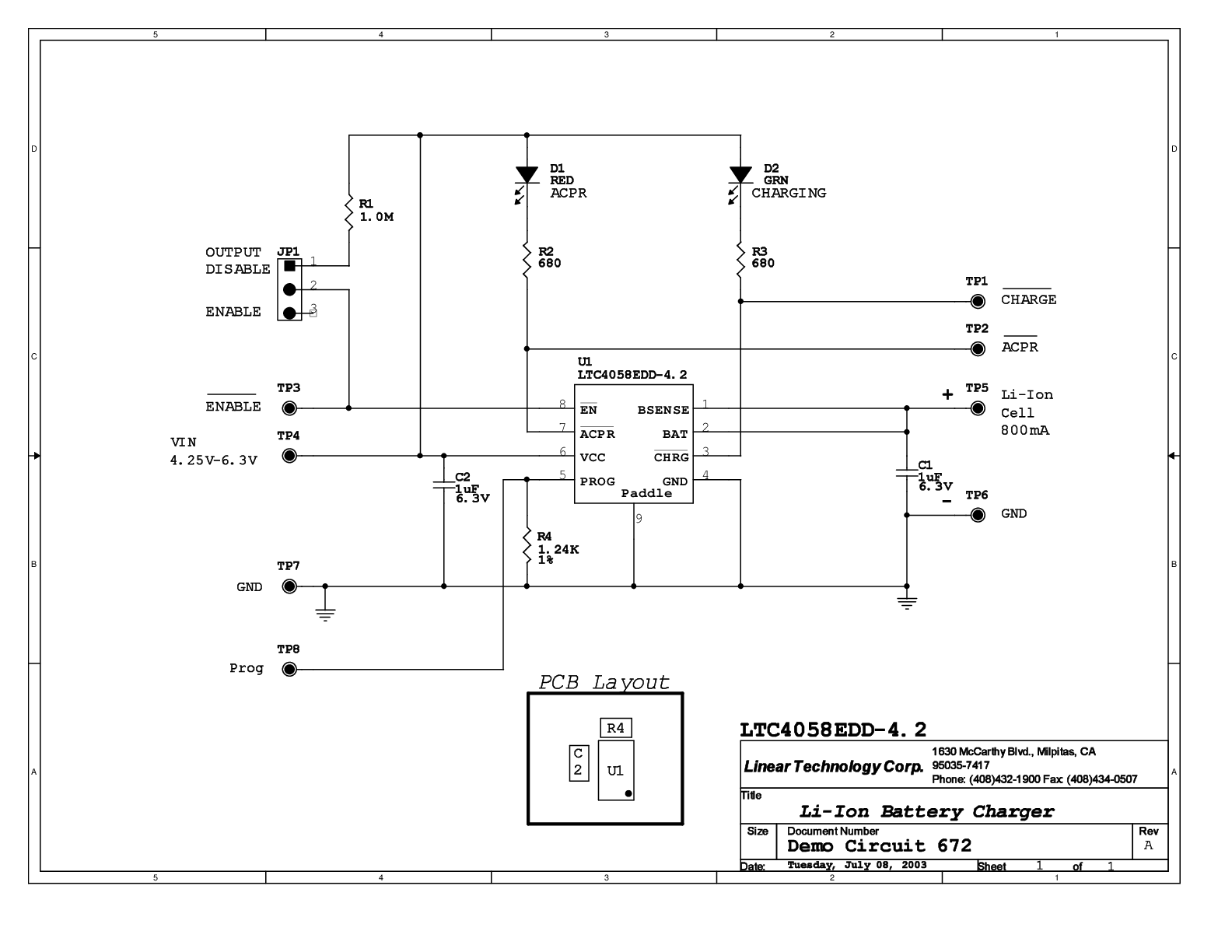

DC672A

LTC4058EDD-4.2 | Li-Ion Battery Charger, 4.25V to 6.3VIN, 800mA Output
