LTC4056-4.2

ThinSOTの終了機能付きリニア・リチウムイオン・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.85
特長
  •  充電終了機能付きのスタンドアロン・リチウムイオン・バッテリ・チャージャ
  •  プログラム可能な充電終了タイマ
  •  センス抵抗やブロッキング・ダイオードが不要
  •  USB電源からの充電に適合

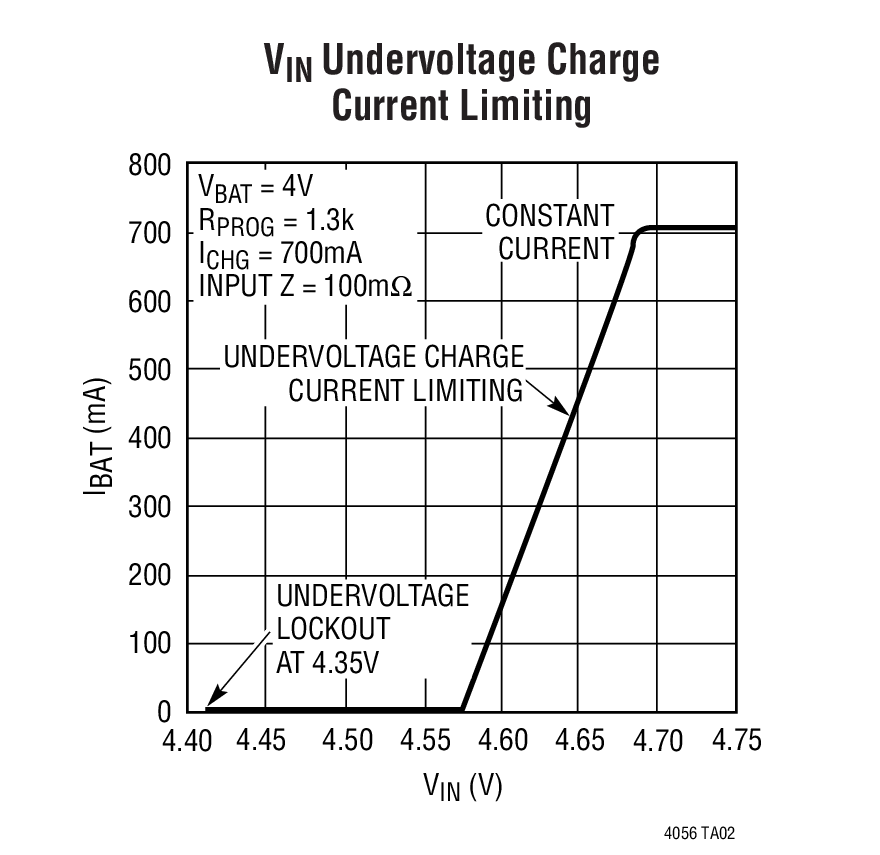

  •  低電圧充電電流制限
  •  ±0.6%精度のプリセット充電電圧
  •  プログラム可能な充電電流:200mA~700mA
  •  充電サイクルが短縮された自動再充電
  •  過電流/過熱に対する自己保護機能
  •  シャットダウン時の消費電流:40μA
  •  シャットダウン時のバッテリ流失電流がほとんどない
  •  バッテリ低下時の充電調節(トリクル充電)
  •  ACアダプタ検知を含むCHRG状態出力
  •  ソリューション全体のPCボード・スペース:わずか75mm2(700mA)
  •  高さの低い(1mm)SOT-23パッケージ
製品概要
show more Icon

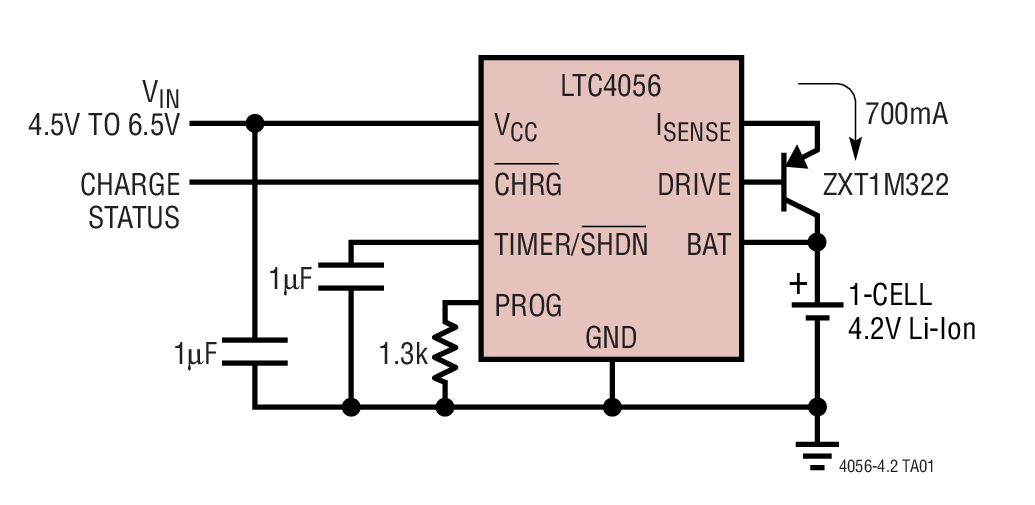

LTC4056は、プログラム可能な終了タイマを搭載した、低コストの定電流/定電圧1セル・リチウムイオン・バッテリ・チャージャ・コントローラです。 数個の外付け部品を使用するだけで、非常に小型の1セル・リチウムイオン・バッテリ用スタンドアロン・チャージャを構成できます。

充電電流と充電時間は1本の抵抗とコンデンサでそれぞれ外部設定できます。LTC4056は±0.6%精度の最終フロート電圧を達成します。TIMER/SHDNピンをグランドに接続すると手動シャットダウンが実行され、入力電源を取り外すとLTC4056は自動的にスリープ・モードになります。シャットダウン・モードとスリープ・モードのどちらでもバッテリから流出する電流はほぼゼロです。シャットダウン・モードでは、消費電流が40μAまで低減されます。

出力ドライバは、安全限界を超えて動作しないように、電流制限および熱保護が施されています。外付けブロッキング・ダイオードやセンス抵抗は不要です。また、LTC4056はバッテリ低下時の充電調節(トリクル充電)、低電圧充電電流制限、自動再充電、充電状態出力などの機能も搭載しています。

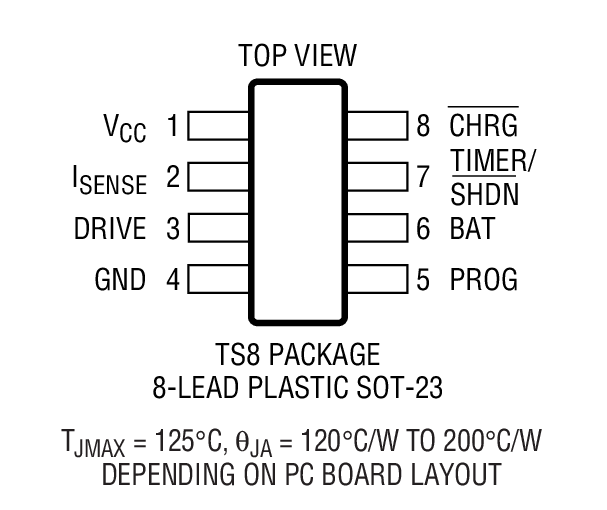

LTC4056は高さの低い(1mm)8ピンSOT-23(ThinSOT™)パッケージで供給されます。


アプリケーション

  •  携帯電話
  •  ハンドヘルド・コンピュータ
  •  デジタル・カメラ
  •  充電ドックおよび据置型チャージャ
  •  低コストの小型チャージャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.85

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4056ETS8-4.2#TRMPBF
  • HTML
  • HTML
LTC4056ETS8-4.2#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

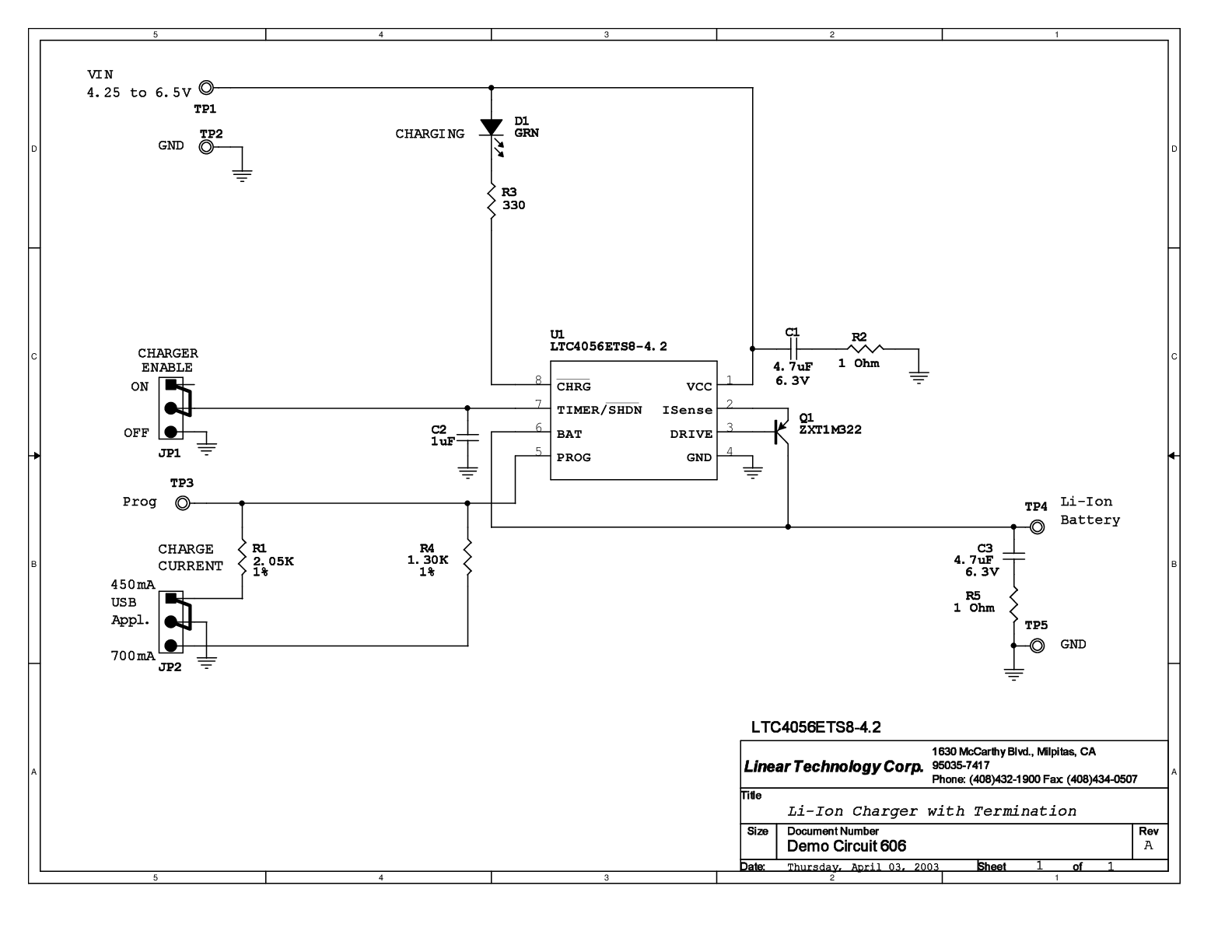

DC606A

LTC4056ETS8-4.2 | Li-Ion Charger with Termination, 4.25 to 6.5VIN, Jumper Selectable, 450mA or 700mA
