LTC4050

製造中

サーミスタ・インターフェイス付きリチウムイオン・バッテリ・チャージャ・コントローラ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 1セル・リチウムイオン・バッテリ用の完全なスタンドアロン・リニア・チャージャ・コントローラ
  • サーミスタ・インターフェイスによるバッテリ温度検知
  • ±1%精度のプリセット充電電圧
  • プログラム可能な充電電流
  • C/10充電電流検知出力
  • プログラム可能な充電終了タイマ
  • 入力電源(ACアダプタ)検知出力
  • 4.5V~10Vの入力電圧範囲
  • 入力電源取外し時の自動スリープ・モード(バッテリ流出電流はわずか5μA)
  • 低電圧セルの自動トリクル充電
  • 自動バッテリ再充電
  • バッテリ挿入を検知
  • 省スペースの10ピンMSOPパッケージ

LTC4050-4.1/LTC4050-4.2はリチウムイオン・バッテリ用の完全なスタンドアロン定電流/定電圧リニア・チャージ・コントローラです。充電電流を設定可能で、1%の最終フロート電圧精度を達成します。

入力電源を取り外すと、LTC4050は自動的に低消費電流のスリープ・モードになり、 バッテリ流出電流は5μA まで低減されます。内蔵のコンパレータがほぼ充電終了(C/10)の状態を検知し、プログラム可能なタイマが 外付けコンデンサを使用して総充電時間を設定します。完全に放電されたセルは、設定した充電電流の10%で自 動的にトリクル充電され、セルの電圧が2.49Vを超えるまで充電されます。セルの温度が0℃~50℃の温度領域 外になると、サーミスタ・インターフェイスによって充電が停止されます。

放電したバッテリがチャージャに接続されるか、入力電源が印加されると、LTC4050は新しい充電サイクルを開 始します。また、バッテリがチャージャに接続されたままでセル電圧が3.88V(4.1Vセルの場合)または3.98V (4.2Vセルの場合)を下回ると、自動的に新しい充電サイクルを開始します。

LTC4050は10ピンMSOPパッケージで供給されます。


アプリケーション

  •  携帯電話
  •  ハンドヘルド・コンピュータ
  •  充電ドックおよび据置型チャージャ

LTC4050
サーミスタ・インターフェイス付きリチウムイオン・バッテリ・チャージャ・コントローラ

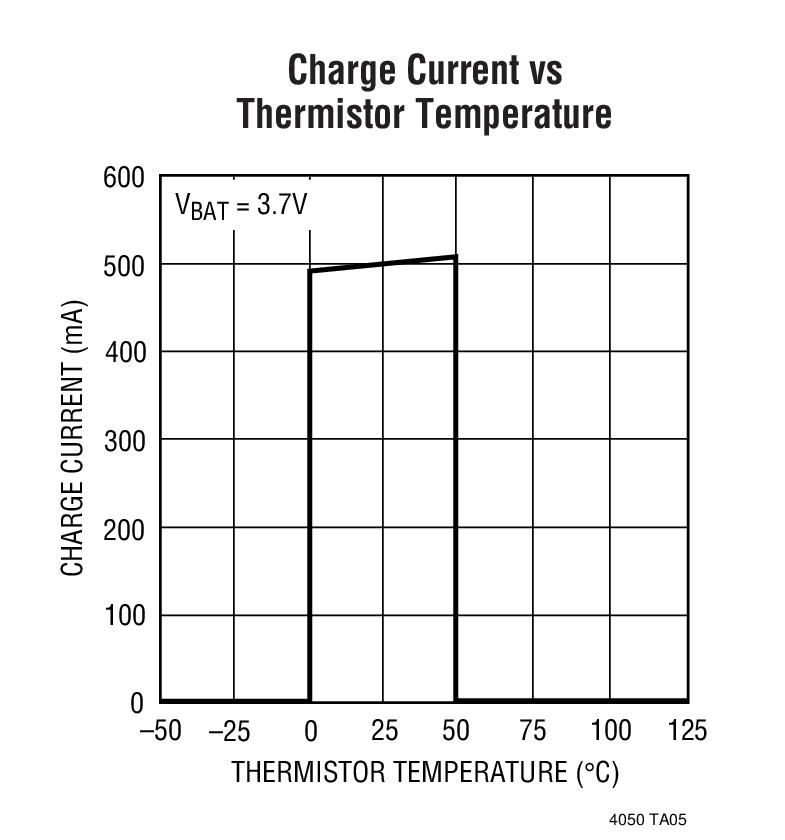

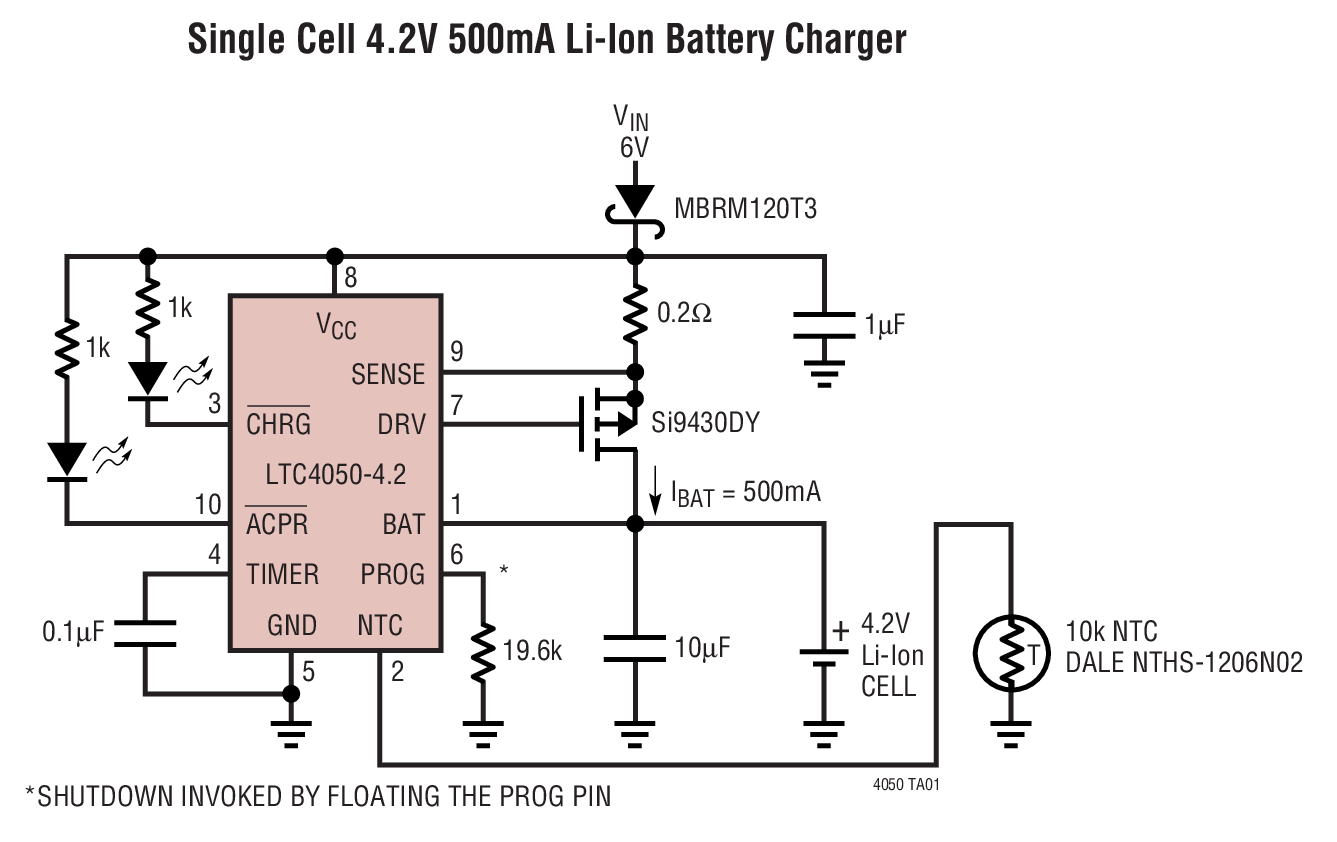

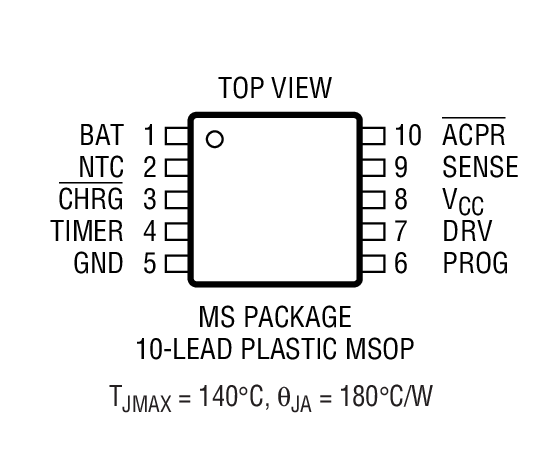

Single Cell 4.2V 500mA Li-Ion Battery Charger Charge Current vs Thermistor Temperature Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
回路モニタ 1
LTC2960 新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ & コントローラ 3
LTC2955 新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
LTC4361 新規設計に推奨 過電圧/過電流保護コントローラ
LTC4412 新規設計に推奨 ThinSOTパッケージの低損失PowerPathコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
DC530A-A

LTC4050EMS-4.1 | Li-Ion Battery Charger with NTC, VIN = 4.5V to 6V, VBAT = 4.1V, IBAT = 700mA

製品詳細

DC530A-A: Demo Board for the LTC4050 Lithium-Ion Linear Battery Charger Controller with Thermistor Interface.

eval board
DC530A-B

LTC4050EMS-4.2 | Li-Ion Battery Charger with NTC, VIN = 4.5V to 6V, VBAT = 4.2V, IBAT = 700mA

製品詳細

DC530A-B: Demo Board for the LTC4050 Lithium-Ion Linear Battery Charger Controller with Thermistor Interface.

DC530A-A
LTC4050EMS-4.1 | Li-Ion Battery Charger with NTC, VIN = 4.5V to 6V, VBAT = 4.1V, IBAT = 700mA

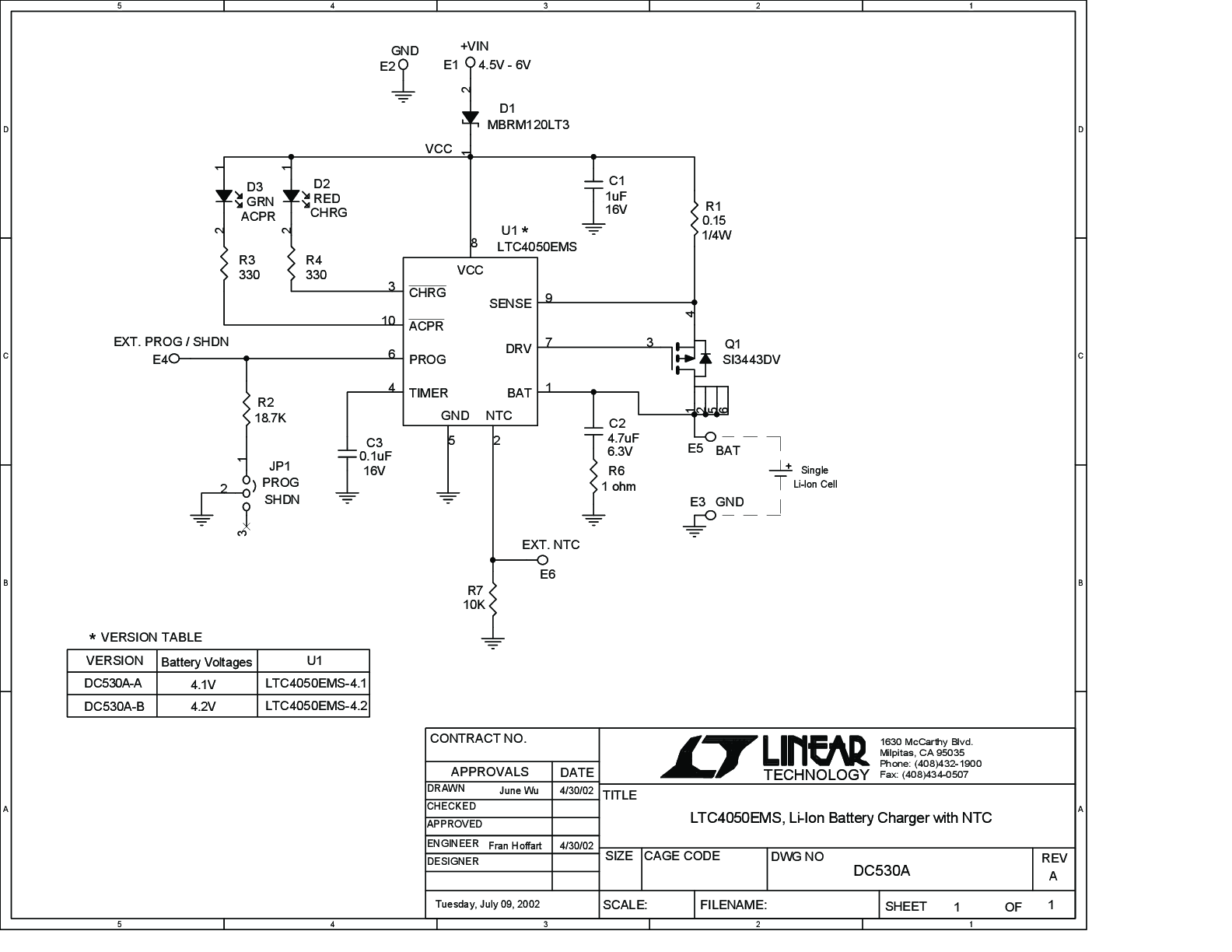

DC530A-A - Schematic
