LTC4015

デジタル遠隔測定システムを内蔵したマルチケミストリ降圧バッテリ・チャージャ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.00
機能
  • 充電終了機能を備えたリチウムイオン/リチウムポリマー、LiFePO4、または鉛蓄電池のマルチケミストリ・バッテリ・チャージャ
  • 高効率の同期整流式降圧バッテリ・チャージャ
  • デジタル遠隔測定システムにより、VBAT、IBAT、RBAT、NTC比(バッテリ温度)、VIN、IIN、VSYSTEM、ダイ温度をモニタ
  • クーロン・カウンタおよび内蔵の14ビットA/Dコンバータ
  • 広い充電入力電圧範囲:4.5V~35V
  • 広いバッテリ電圧範囲:最大35V
  • 入力低電圧充電電流制限ループ
  • 最大電力点追従制御
  • オプションのI2Cシリアル・ポート制御
  • 入力電流制限により、システム負荷出力の優先順位付け
  • 入力および出力の理想ダイオードにより低損失のPowerPath動作を実現
  • 放電したバッテリを接続した場合の瞬時オン動作
製品概要
show more Icon

LTC4015は、完全な同期整流式降圧コントローラ/チャージャで、ピンで選択可能な、電池の種類に固有の充電および終了アルゴリズムを備えています。

LTC4015は、リチウムイオン/ポリマー、LiFePO4、または鉛蓄電池に充電することができます。バッテリの充電電圧はピンで選択可能であり、さらにI2Cで調整可能です。入力電流制限値および充電電流は検出抵抗で正確にプログラム可能であり、I2Cシリアル・ポートを介して個別に調整することができます。デジタル遠隔測定システムにより、全てのシステム電源パラメータをモニタすることができます。

リチウム電池を対象に安全タイマおよび電流終了アルゴリズムがサポートされています。LTC4015は、自動再充電、事前充電(リチウムイオン)、およびNTCサーミスタ保護回路も内蔵しています。LTC4015のI2Cポートでは、チャージャ・アルゴリズムの個別設定変更、チャージャ・ステータス情報の読み出し、マスク可能およびプログラム可能なアラートの構成、さらにクーロン・カウンタの使用および構成が可能です。

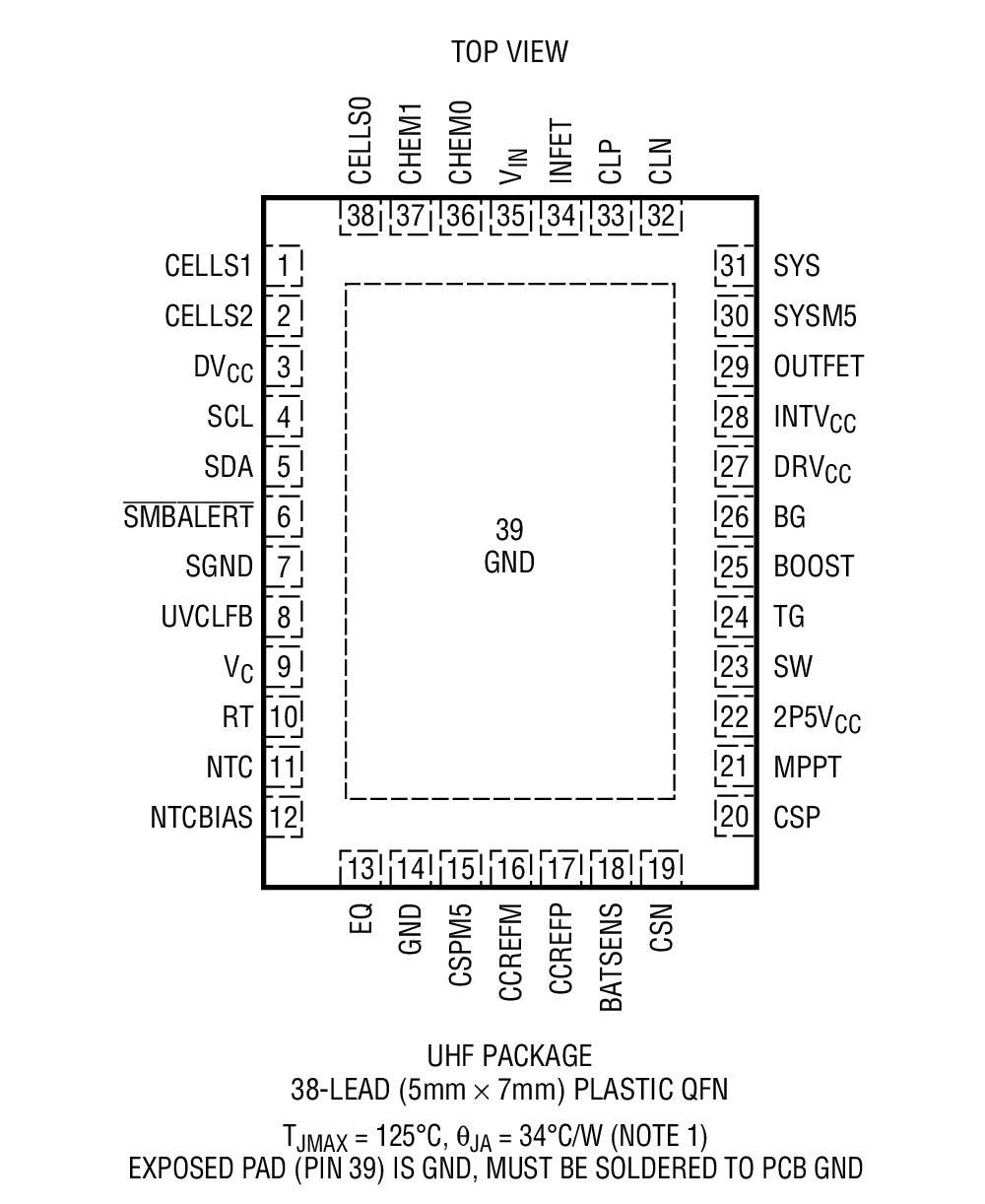

5mm × 7mmの38ピンQFNパッケージで供給されます。


アプリケーション

  • 携帯型医療機器/軍用機器
  • 産業用ハンドヘルド機器/照明
  • 高耐久化ノートブック/タブレット・コンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4015EUHF#PBF
  • HTML
  • HTML
LTC4015EUHF#TRPBF
  • HTML
  • HTML
LTC4015IUHF#PBF
  • HTML
  • HTML
LTC4015IUHF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

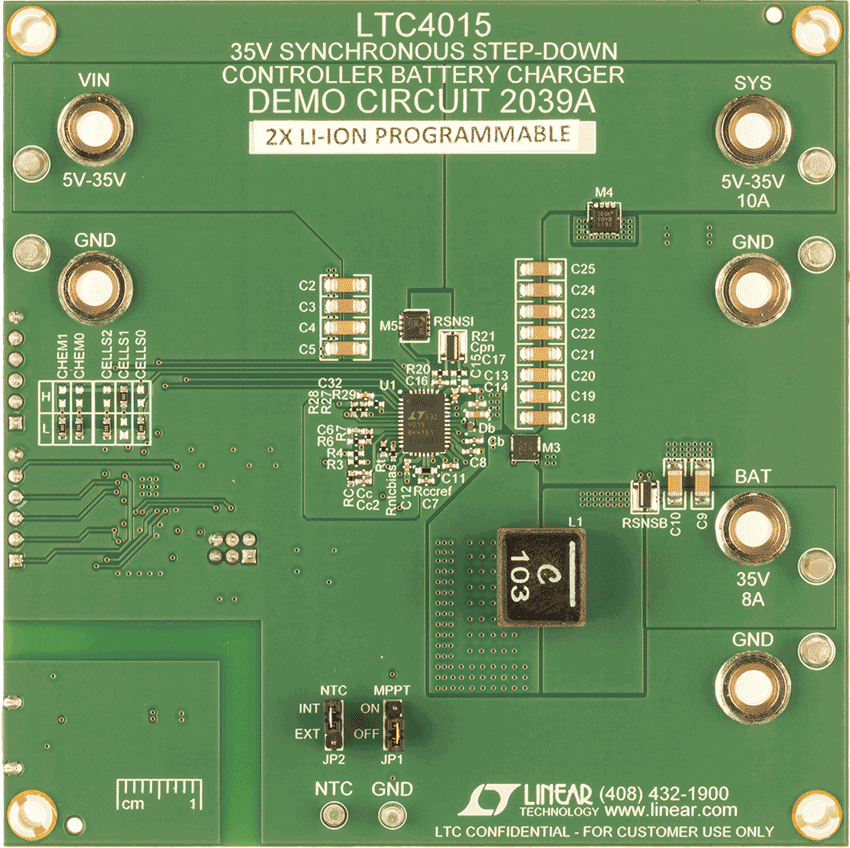

DC2039A

LTC4015EUHF Demo Board | Multichemistry Buck Battery Charger with Digital Telemetry System

zoom

DC2039A

LTC4015EUHF Demo Board | Multichemistry Buck Battery Charger with Digital Telemetry System

LTC4015EUHF Demo Board | Multichemistry Buck Battery Charger with Digital Telemetry System

製品の詳細

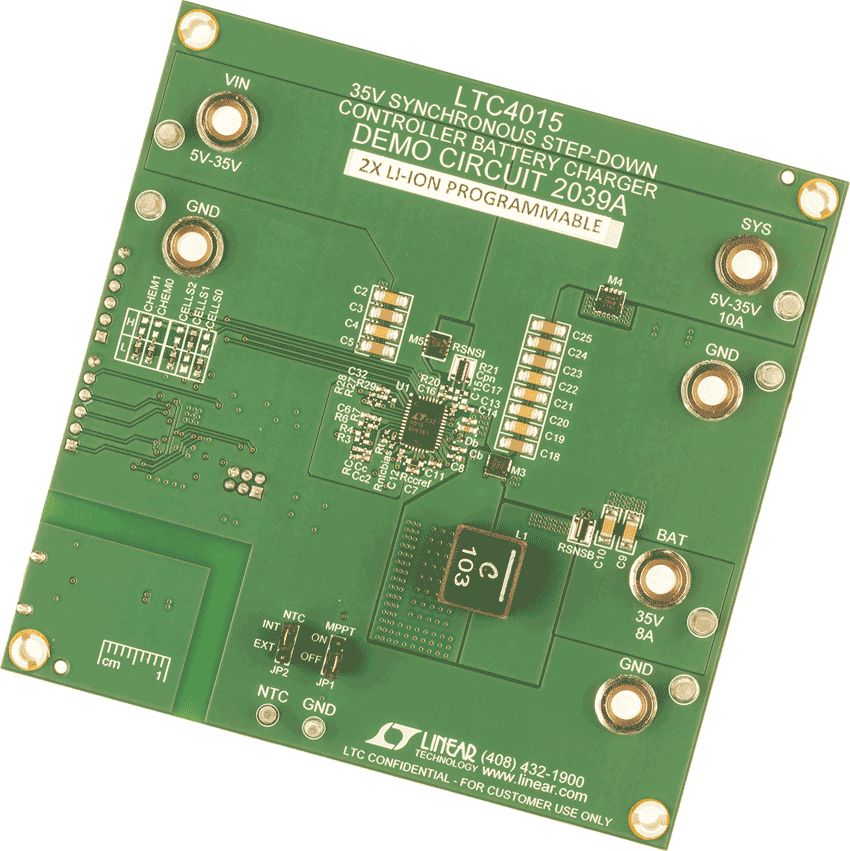

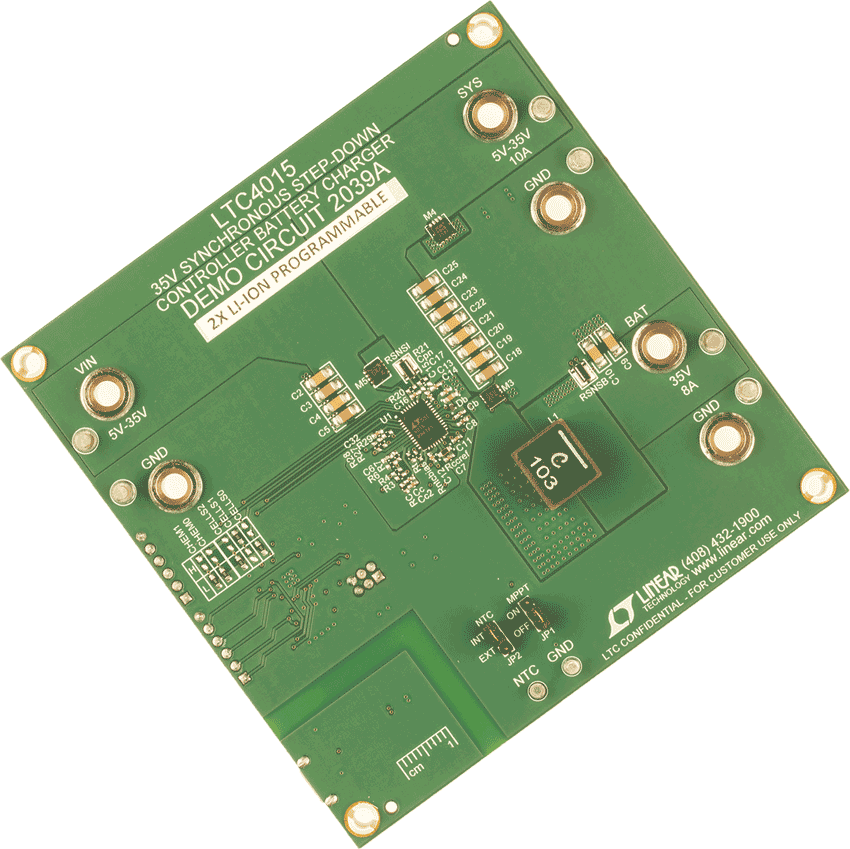

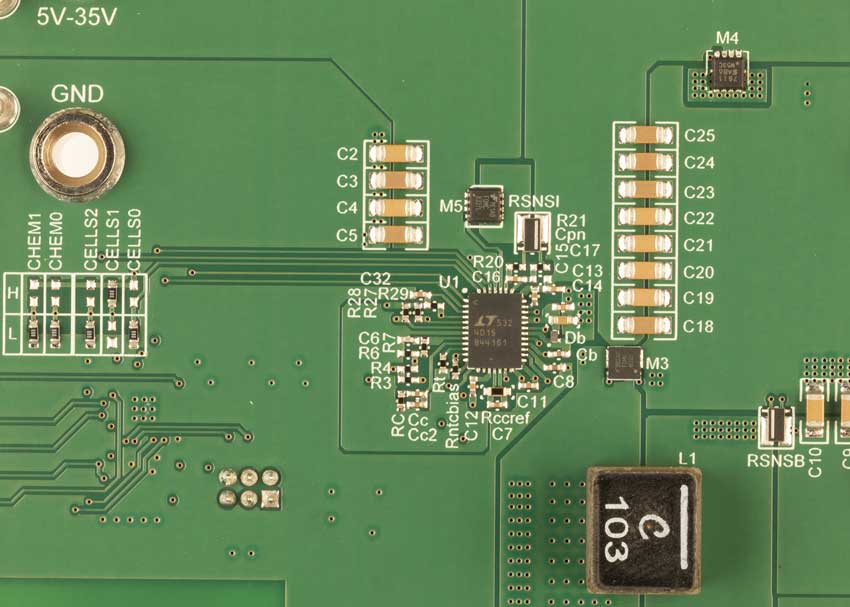

Demonstration Circuit 2039A features the LTC4015EUHF, a Multichemistry Buck Battery Charger with Digital Telemetry System, operating as a 2-cell Li-Ion, 8A battery charger. The DC2039A allows configuring the LTC4015 to support up to 9 cells for Li-Ion and LiFePO4, and 3, 6, or 12 cells for Lead-Acid batteries. Programmable and fully automatic charge algorithms can be chosen for each of the chemistries.
