製品概要
機能と利点
- PolyPhase®コントローラにより、入力および出力の容量と電源ノイズを低減
- 広い入力電圧範囲：4.5V～38Vで動作
- 0.6Vリファレンス電圧の精度：±0.75%
- 高効率：最大95%
- プログラム可能なBurst Mode®動作またはStage Shedding™により、軽負荷で最大効率を達成
- アクティブ電圧ポジショニング(AVP)
- RSENSEまたはDCRによる電流検出
- プログラム可能なDCR温度補償
- フェーズロック可能な固定周波数： 250kHz～770kHz
- 真のリモートセンス差動アンプ
- デュアルNチャネルMOSFET同期ドライブ
- 出力電圧範囲： 0.6V～5V（差動アンプを使用しない場合）
- 出力電圧範囲： 0.6V～3.3V （差動アンプを使用する場合）
- 調整可能なソフトスタートまたは出力電圧トラッキング
- スタック可能なので最多12フェーズ動作が可能

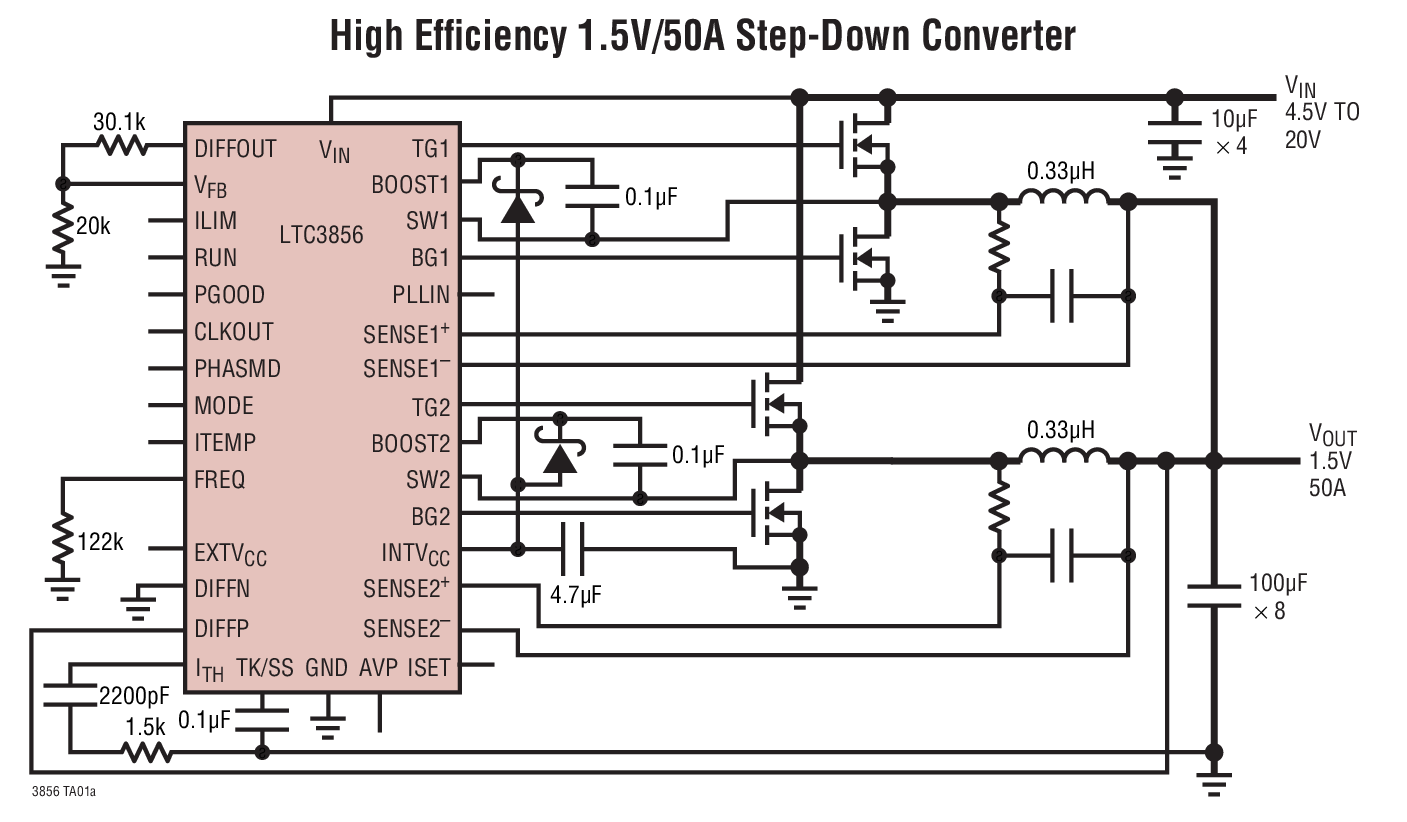

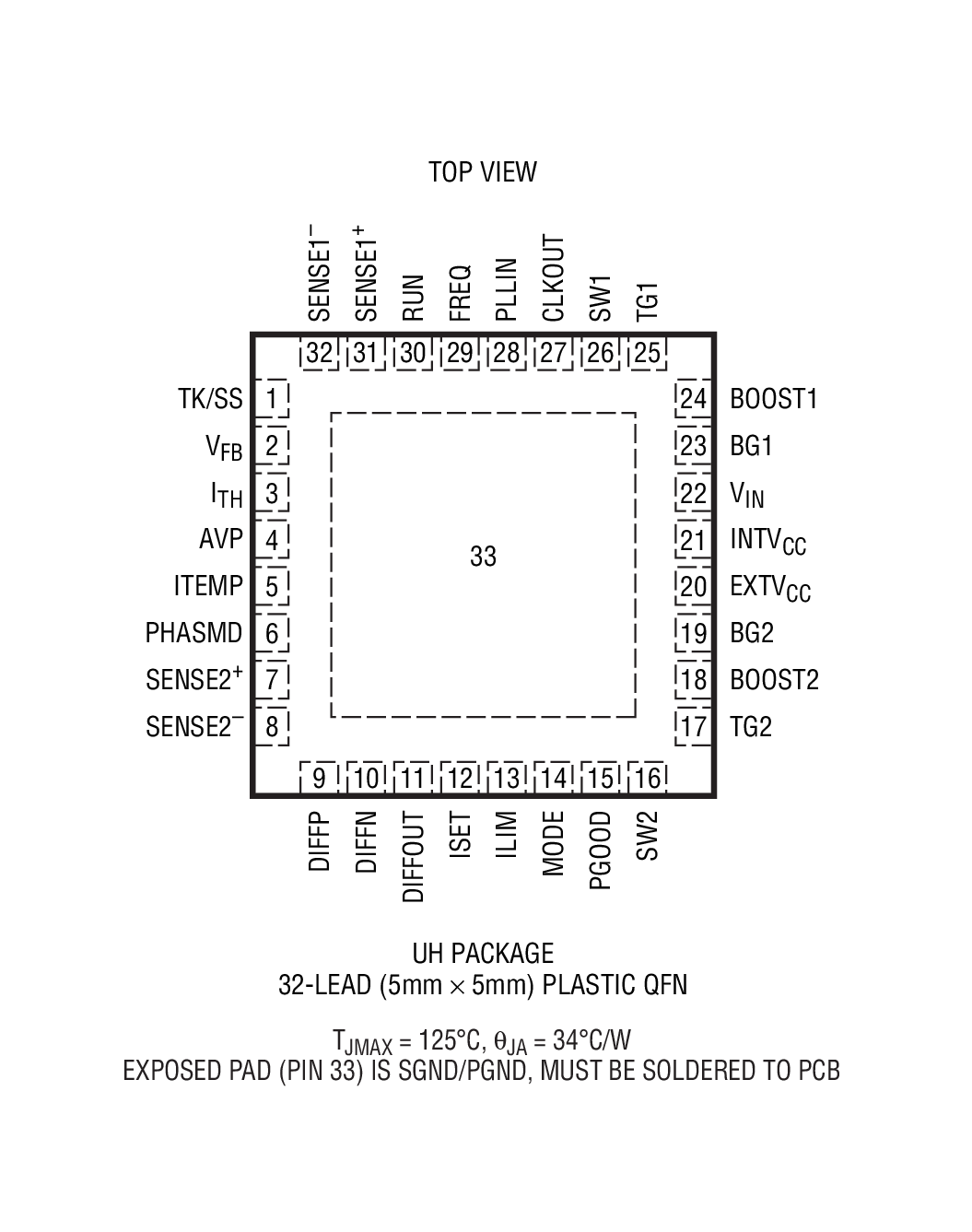

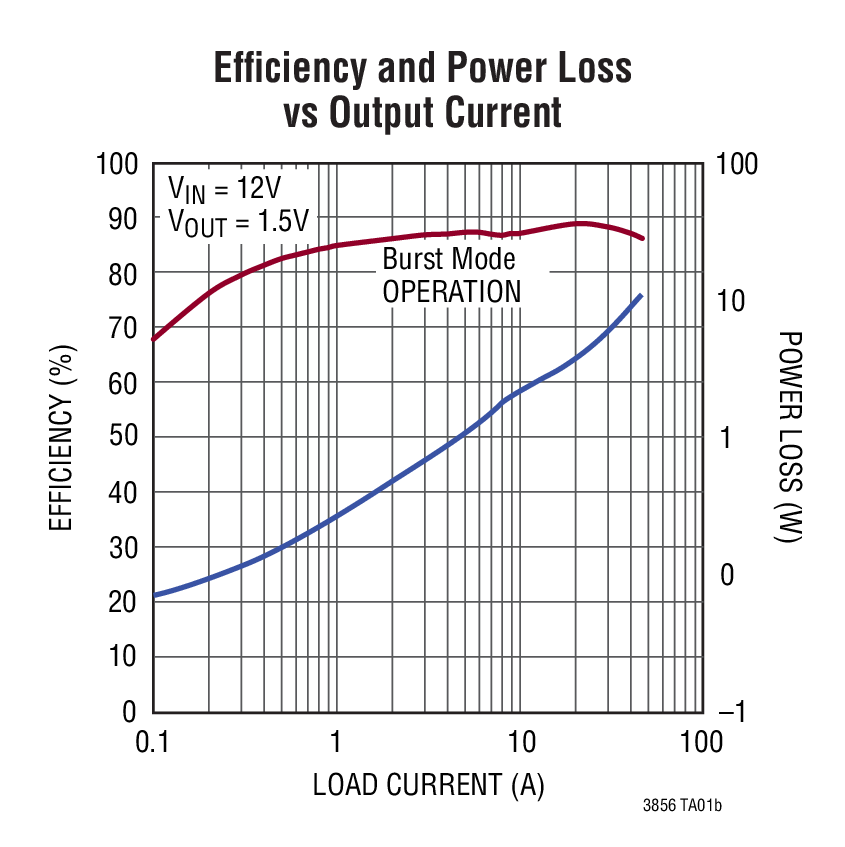

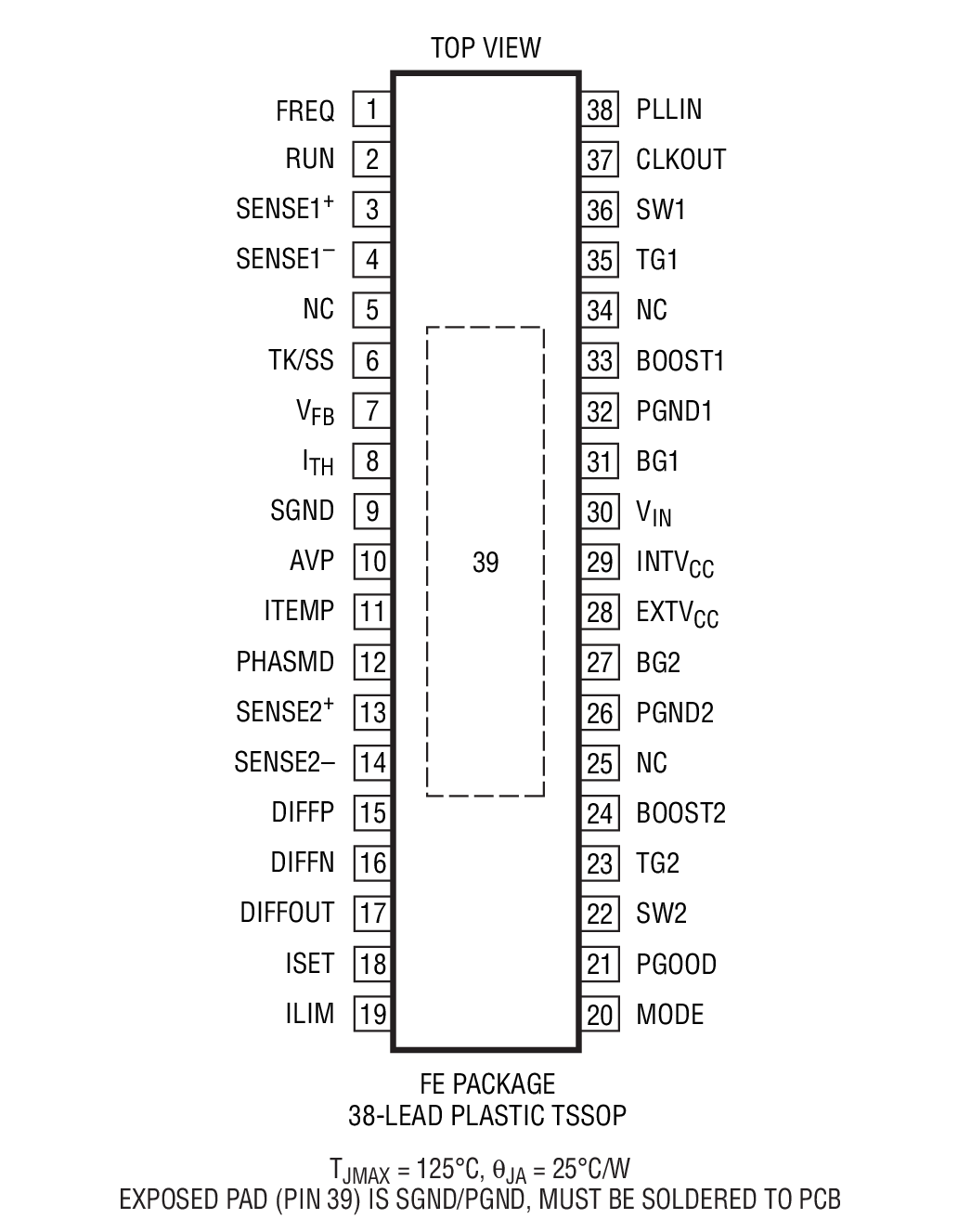

- 32ピン(5mm × 5mm) QFNおよび38ピンTSSOPパッケージ
製品概要
LTC3856は、すべてNチャネルのパワーMOSFET段をドライブする、シングル出力、デュアル・チャネルPolyPhase同期整流式降圧DC/DCコントローラです。このデバイスは出力電圧のリモートセンスのための高速差動アンプを内蔵しています。2つのコントローラの出力段を位相をずらして動作させることによって電力損失と電源ノイズを最小限に抑え、最多 12フェーズ動作が可能です。
LTC3856は出力インダクタ(DCR)の電圧降下を検出するか、検出抵抗を使用して、出力電流をモニタします。DCR温度補償により、広い温度範囲にわたり高精度の電流検出スレッショルドを維持します。固定周波数電流モード・アーキテクチャを採用しているので、最大770kHzの周波数にフェーズロック可能です。
入力電源範囲が4.5V～38Vと広いので、ほとんどの中間バス電圧やバッテリの種類に対応できます。Burst Mode動作、連続モードまたは Stage Sheddingモードをサポートしています。両方のチャネルで共用されるTK/SSピンにより、起動時に出力電圧をランプアップします。
アプリケーション
- テレコムおよびデータコム・システム
- 産業用および医療用機器
- DC 配電システム
- コンピュータ・システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R526 Reliability Data3/26/2018
-

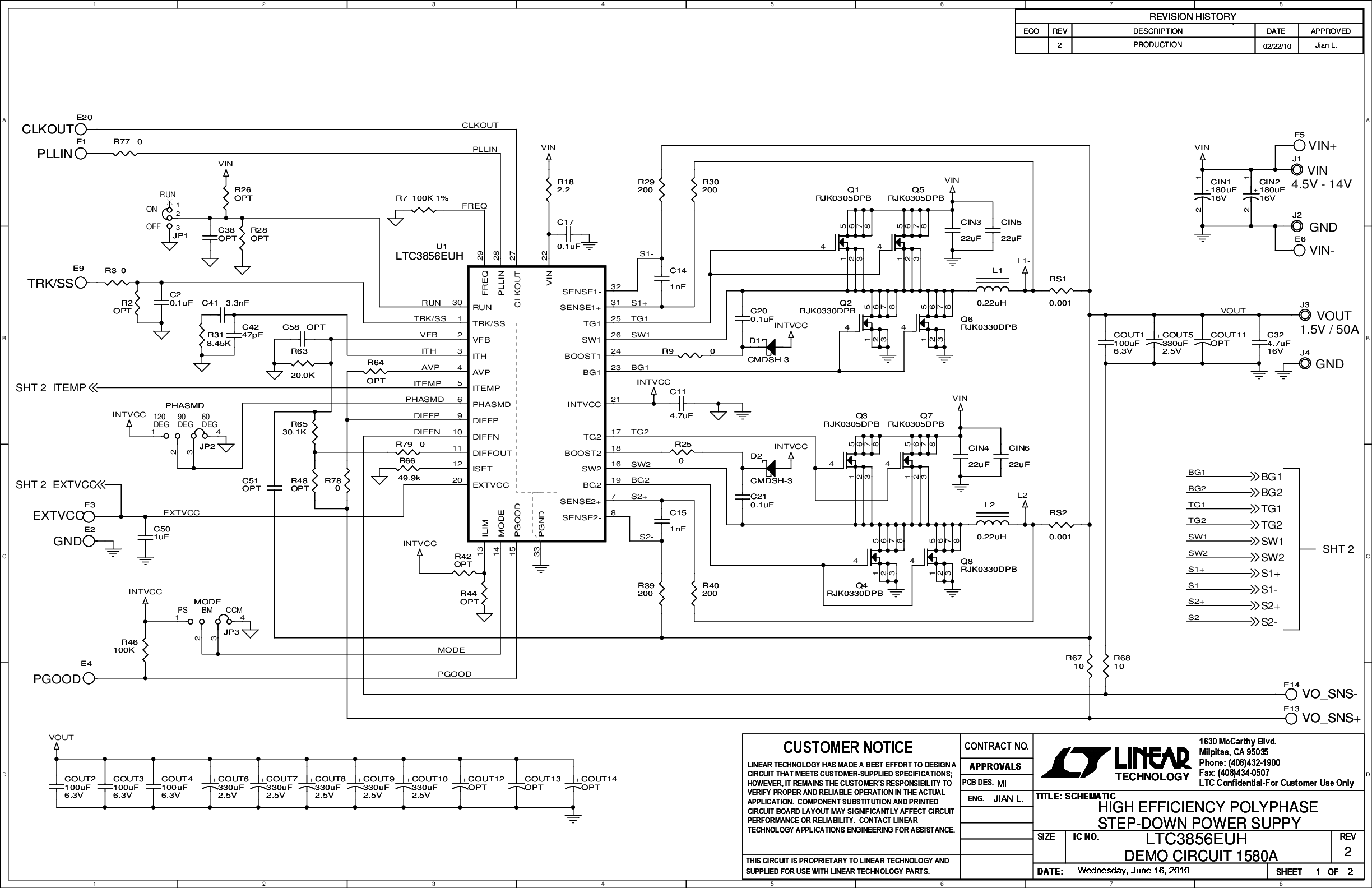

DC1580A - Demo Manual7/23/2010
-
