LTC3852

新規設計に推奨

低入力電圧の同期整流式降圧DC/DCコントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • チャージポンプの入力電圧範囲: 2.7V～5.5V
  • コントローラの入力電圧範囲: 4V～38V
  • ロジックレベルMOSFETに5Vのゲート・ドライブ電圧を供給するチャージポンプを内蔵
  • RSENSEまたはDCRによる電流検出
  • 全温度範囲での出力電圧精度: ±1.25%
  • フェーズロック可能な固定周波数: 250kHz～750kHz
  • パワーグッド出力電圧モニタ
  • 調整可能なソフトスタート電圧ランプ
  • 起動時に電流フォールドバックをディスエーブル
  • ソフトスタート時に逆電流なし
  • 固定周波数動作、パルス・スキップ動作、Burst Mode動作のいずれかを選択可能
  • 出力過電圧保護
  • 低損失動作: 99％デューティサイクル
  • 24ピン(3mm×5mm) QFN パッケージ

LTC3852は内蔵のチャージポンプで給電可能な固定周波数電流モード降圧DC/DCコントローラです。 わずか2.7Vの低い入力電源電圧がチャージポンプによって2倍になり、LTC3852の制御ロジックとゲート・ドライブに5Vを供給するので、多様なロジックレベルNチャネル・パワーMOSFETに対応できます。

固定周波数電流モード・アーキテクチャにより、最大750kHzのフェーズロック可能な固定周波数が可能です。RUNピンは高精度のイネーブル・スレッショルドを備え、TRACK/SSピンはトラッキングと調整可能なソフトスタートの両方の機能を備えています。

MODE/PLLINピンを使用して、Burst Mode®動作、パルス・スキップ・モード、連続電流モードのいずれかを選択します。短絡が発生した場合は、電流フォールドバックによってMOSFETの電力損失を制限します。逆電流機能と電流フォールドバック機能は、ソフトスタート時にはディスエーブルされます。パワーグッド出力ピンは、出力が設計値の±10%以内にあることを知らせます。


アプリケーション

  • 汎用3.3Vシステム
  • リチウムイオン・バッテリ駆動機器
  • DC配電システム
LTC3852
低入力電圧の同期整流式降圧DC/DCコントローラ

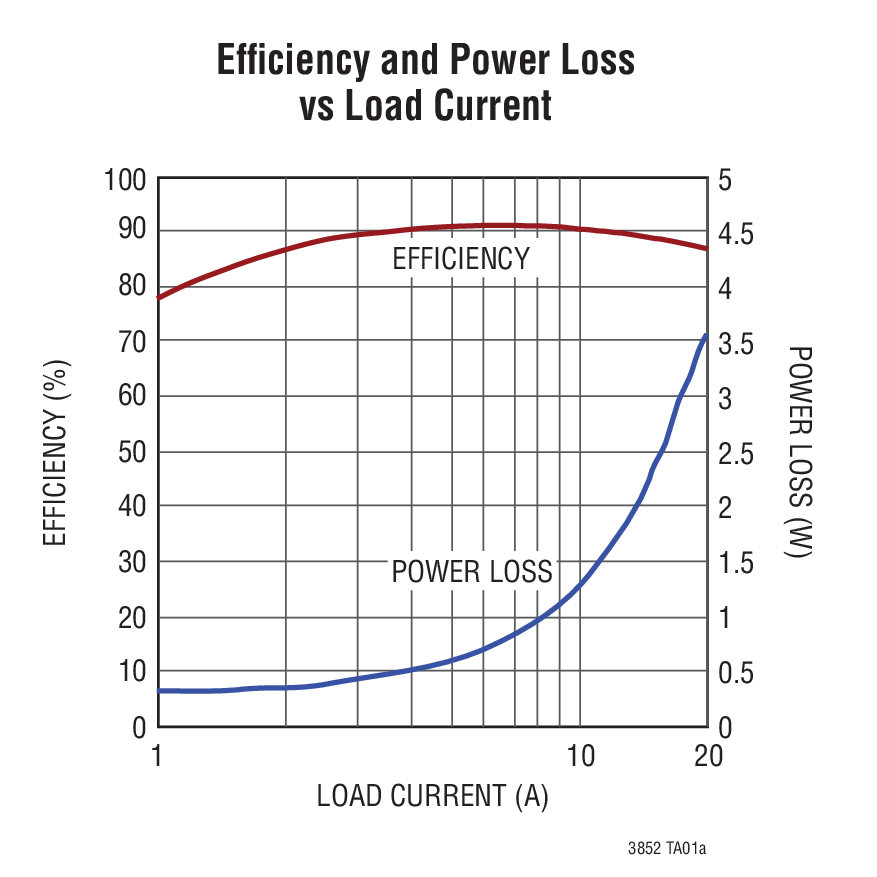

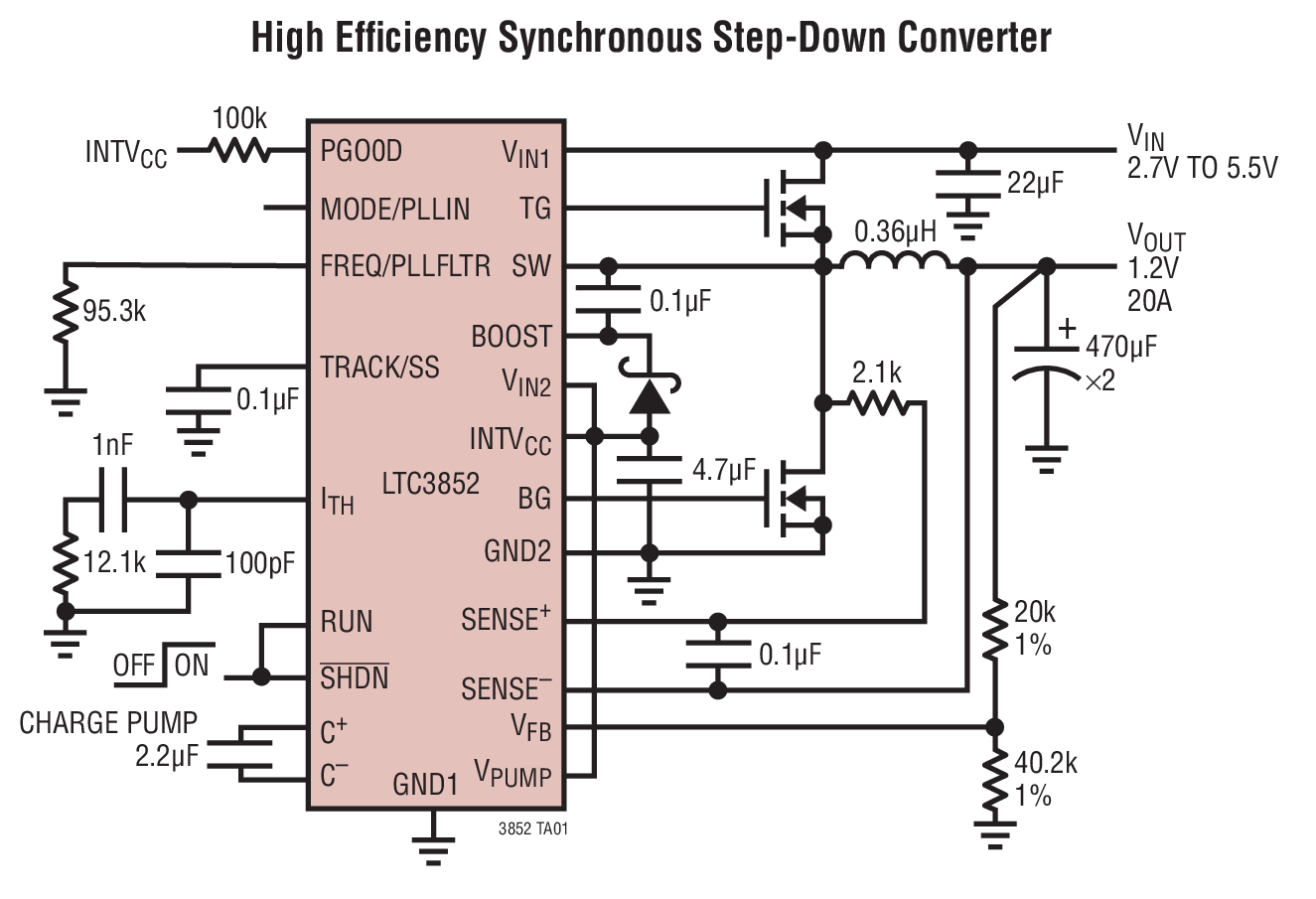

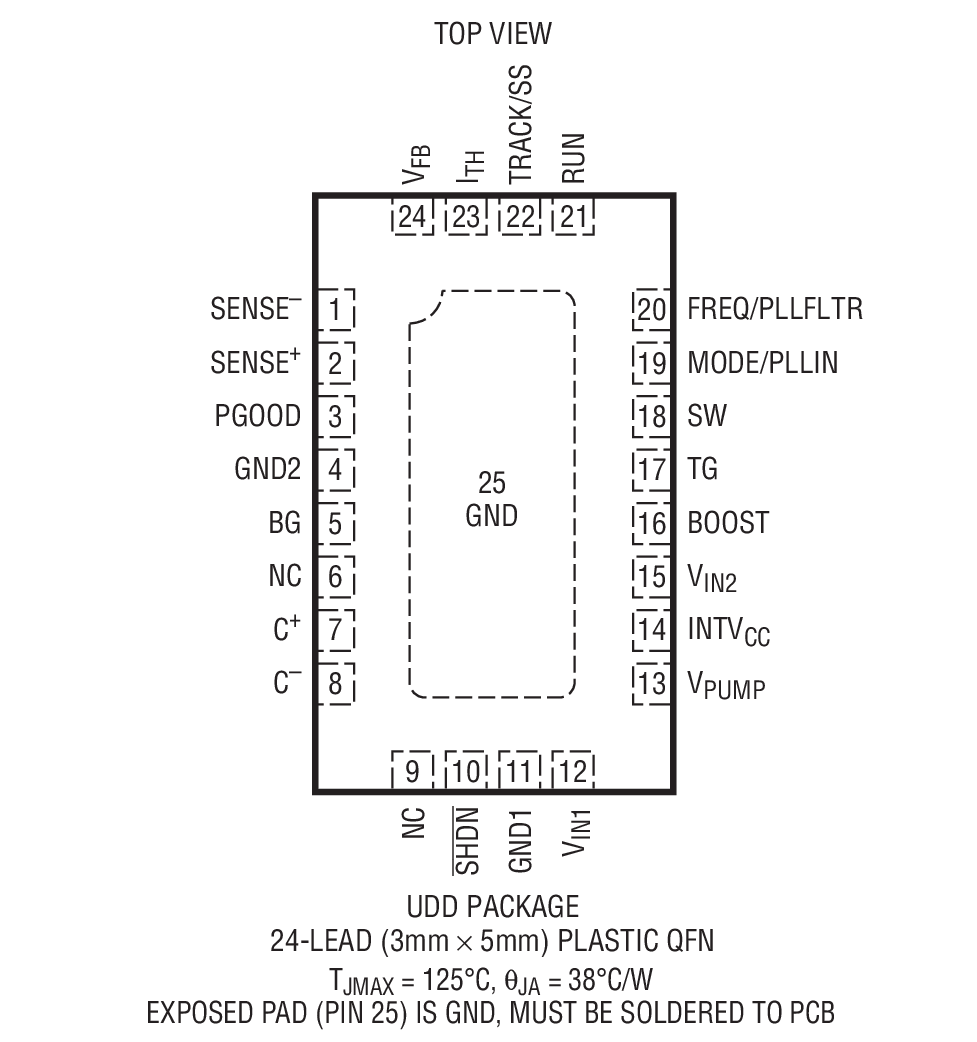

High Efficiency Synchronous Step-Down Converter Efficiency and Power Loss vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3852

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3852
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC1270A

LTC3852EUDD Demo Board | 2.7V ≤ VIN ≤ 5.5V, VOUT = 1.5V @ 15A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1270A is a low input voltage, high efficiency synchronous buck DC/DC controller that features the LTC3852EUDD. With a 2.7V to 5.5V input range. It can supply 15A maximum load current at 1.5V output. The integrated charge pump provides 5V to the LTC3852’s control logic and gate drives, supporting a wide selection of logic-level N-channel power MOSFETs with high efficiency.



DC1270A
LTC3852EUDD Demo Board | 2.7V ≤ VIN ≤ 5.5V, VOUT = 1.5V @ 15A

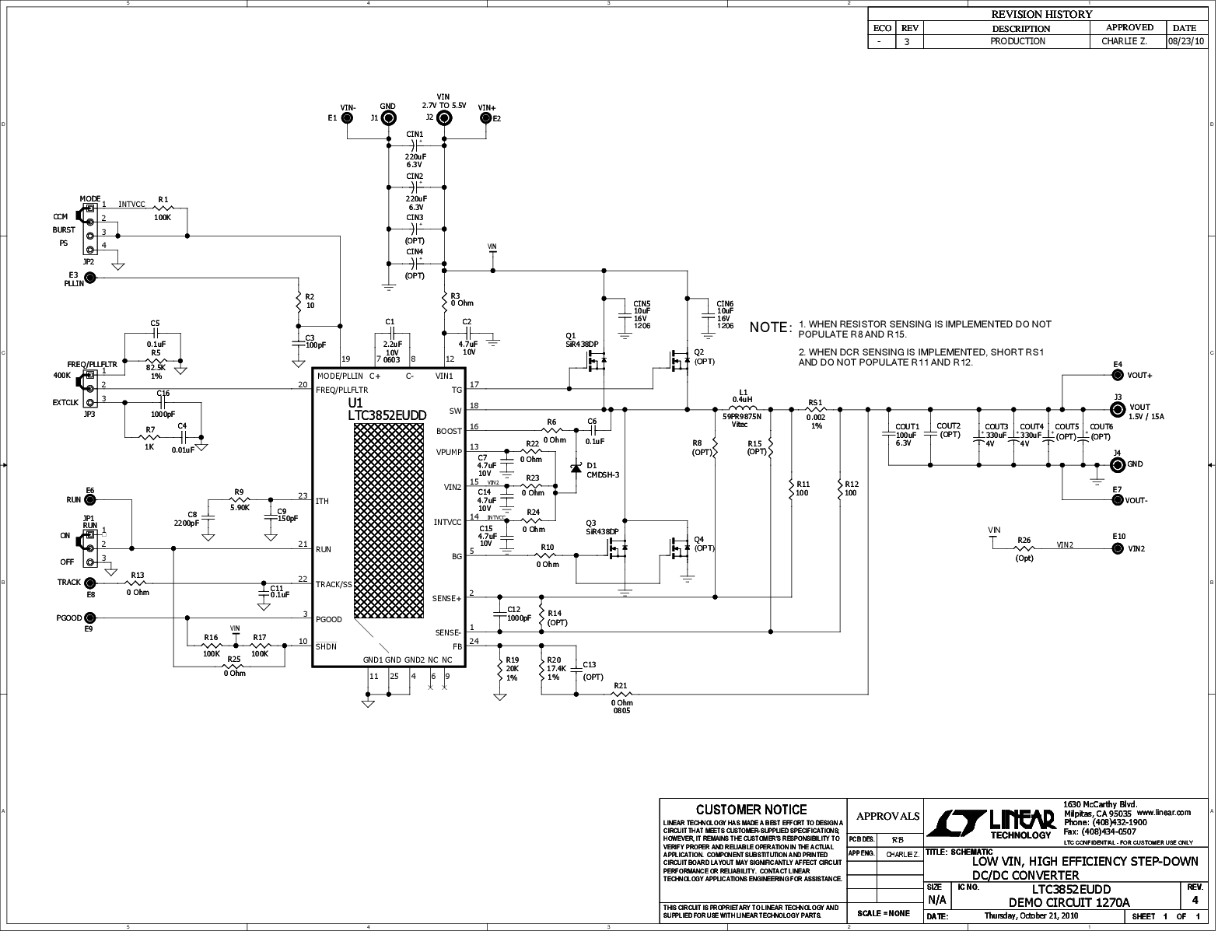

DC1270A - Schematic
