LTC3838-2

外部リファレンス電圧とデュアル差動出力検出機能を使用する高速、高精度のデュアル降圧DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.81
機能
  • 広い入力電圧範囲:4.5V~38V
  • VOUT1:0.6V~5.5V、出力レギュレーション精度:±0.67%、内蔵の0.6V VREFERENCEを使用
  • VOUT2:0.4V~5.5V、レギュレーション精度:±4mV、外部のVREFERENCEによる差動検出を使用
  • 遠隔出力の差動検出:グランド電位の許容誤差:最大±500mV(VOUT1)および±200mV(VOUT2
  • クロック遅延のない高速負荷トランジェント応答
  • 負荷解放時のトランジェント検出(DTR)により、出力電圧のオーバーシュートを低減
  • 200kHz~2MHzの範囲で周波数をプログラム可能、外部クロックに同期可能
  • tON(MIN) = 30ns、tOFF(MIN) = 90ns
  • RSENSEまたはインダクタのDCRによる電流検出
  • 過電圧保護および電流制限フォールドバック
  • パワーグッド出力による電圧モニタ

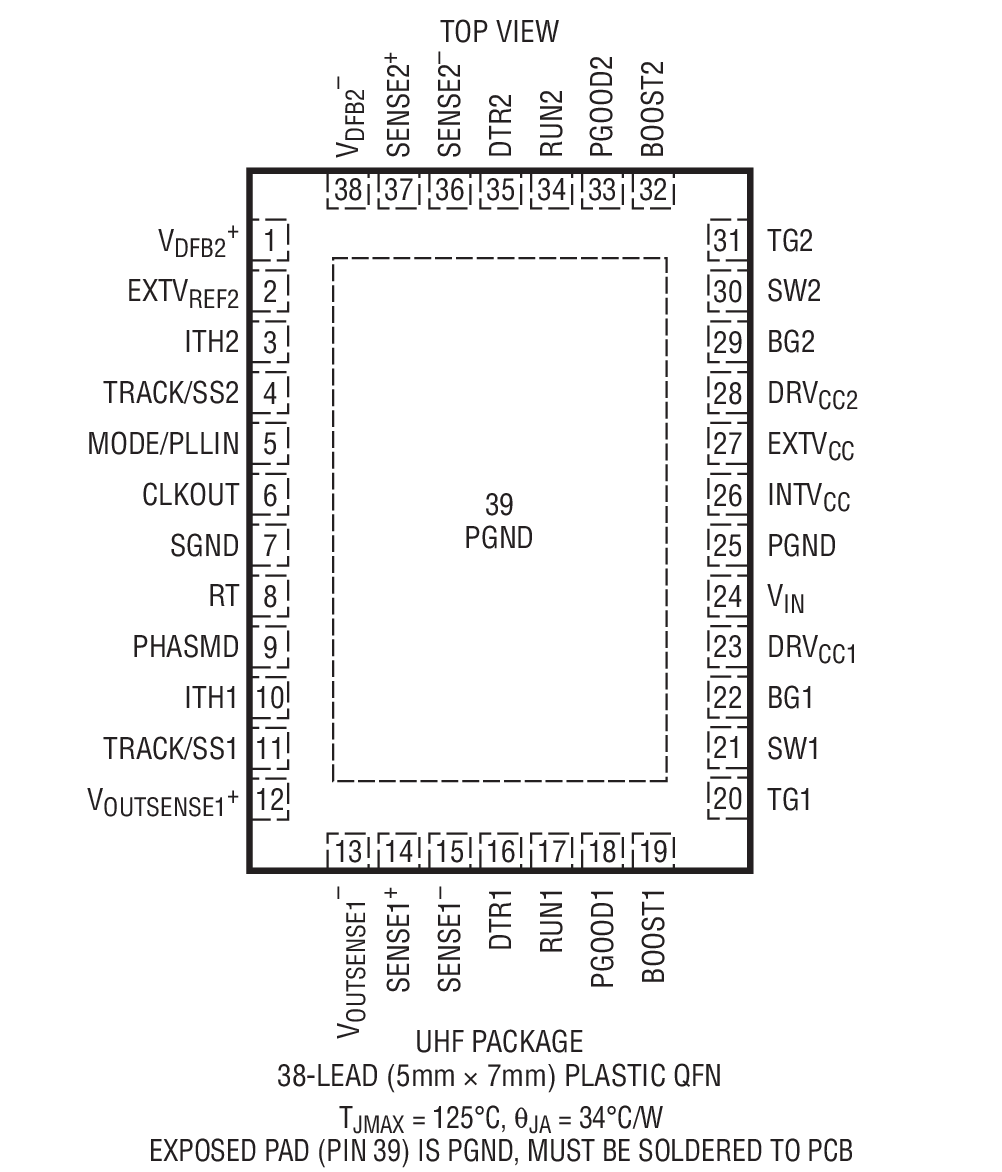

  • 熱特性の改善された38ピン(5mm × 7mm)QFNパッケージ

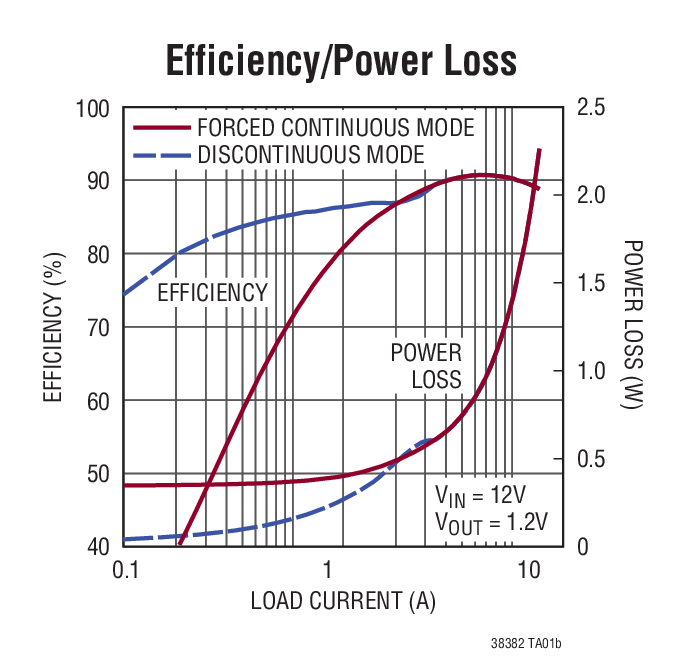

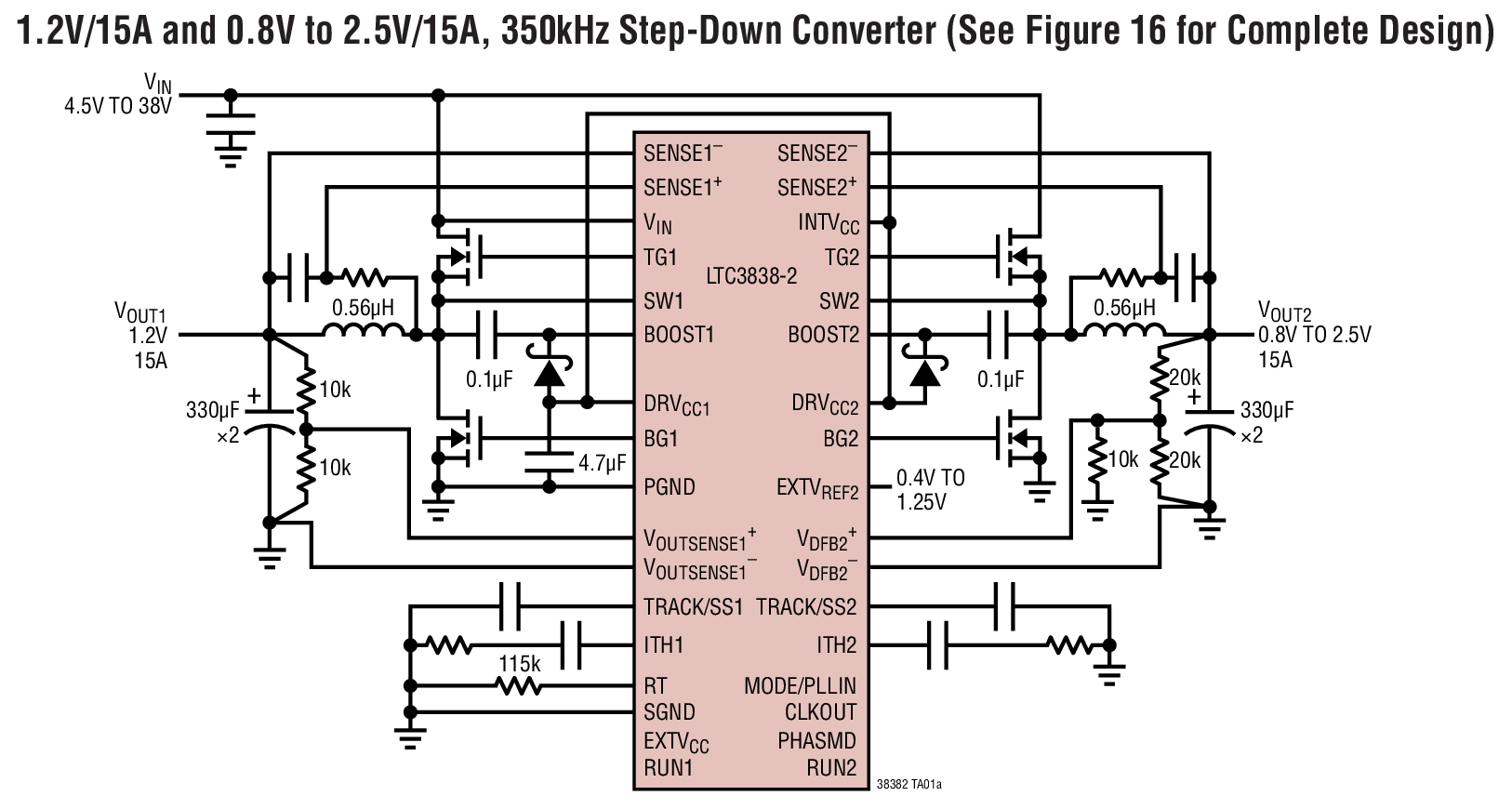

製品概要
show more Icon

LTC3838-2は、デュアル・チャネルのPolyPhase®同期整流式降圧DC/DCスイッチング・レギュレータ・コントローラです。2つの独立したチャネルですべてのNチャネル・パワーMOSFETを駆動します。2つのチャネルを組み合わせ、外部リファレンスを使用してマルチフェーズのシングル出力構成にすることもできます。

制御されたオン時間の谷電流モード制御アーキテクチャにより、クロック遅延のない高速トランジェント応答だけでなく、定常的な負荷状態での固定周波数スイッチングも可能です。独自の負荷解放時トランジェント検出機能(DTR)により、低出力電圧時のオーバーシュートを大幅に低減しています。

スイッチング周波数は、外付け抵抗を使用して200kHz~2MHzの範囲で設定可能であり、外部クロックに同期させることもできます。tONおよびtOFFの時間が非常に短いので、それぞれ0%および100%に近いデューティ・サイクルが可能です。電圧トラッキングのソフトスタート機能と複数の安全機能を備えています。

LTC3838、LTC3838-1、およびLTC3838-2の比較については、表1を参照してください。

Part Number Description
LTC3838 ±0.67% Differential Output Voltage Accuracy Over Temperature on Channel 1, ±1% Output Regulation on Channel 2, Separate Per Channel 30mV to 100mV Current Sense Range Controls
LTC3838-1 ±0.67% Differential Output Voltage Accuracy Over Temperature on Both Channel 1 and Channel 2, Single Pin 30mV/60mV Current Sense Range Controls
LTC3838-2 ±0.67% Differential Output Voltage Accuracy With Internal Reference on Channel 1, ±4mV Differential with External Reference Voltage on Channel 2, Fixed 30mV Current Sense Range

アプリケーション

  • 動的な電圧調整機能付きのASIC用電源
  • トランジェント時のレギュレーション要求が厳しい低電圧、大電流、高降圧比のコンバータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3838EUHF-2#PBF
  • HTML
  • HTML
LTC3838EUHF-2#TRPBF
  • HTML
  • HTML
LTC3838IUHF-2#PBF
  • HTML
  • HTML
LTC3838IUHF-2#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1997A-B

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

zoom

DC1997A-B

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

製品の詳細

Demonstration circuit DC1997A is a dual output synchronous buck converters featuring the LTC3838EUHF-1 (DC1997A-A) or the  LTC3838EUHF-2 (DC1997A-B). Both assemblies provide two outputs of 1.5V/20A and 1.2V/20A over an input voltage range of 4.5V to 14V at a switching frequency of 300kHz. The LTC3838-1 and LTC3838-2 provide dual differential VOUT sensing while the dual LTC3838 (plain) has differential VOUT sensing on one channel. The "-2" version has an external reference input for channel 2.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
