製品概要
機能と利点
- 広い入力電圧範囲：4.5V～38V、出力電圧：0.6V～5.5V
- 独立した2つのチャネル：デュアル/シングル出力
- 出力電圧レギュレーション精度：全温度範囲で±0.67%（VOUT1）および±0.75%（VOUT2）
- 遠隔出力の差動検出：グランド電位の許容誤差：最大±500mV（VOUT1）および±200mV（VOUT2）
- 制御されたオン時間の谷電流モード制御
- クロック遅延のない高速負荷トランジェント応答
- 負荷解放時のトランジェント検出（DTR）により、出力電圧のオーバーシュートを低減
- 200kHz～2MHzの範囲で周波数をプログラム可能、外部クロックに同期可能
- tON(MIN) = 30ns、tOFF(MIN) = 90ns
- RSENSEまたはインダクタのDCRによる電流検出
- 過電圧保護および電流制限フォールドバック
- パワーグッド出力による電圧モニタ
- 出力電圧トラッキングおよび調整可能なソフトスタート
- 熱特性の改善された38ピン（5mm × 7mm）QFNパッケージ
製品概要
LTC3838-1は、デュアル・チャネルのPolyPhase® 同期整流式降圧DC/DCスイッチング･レギュレータ・コントローラです。2つの独立したチャネルですべてのNチャネル・パワーMOSFETを駆動します。制御されたオン時間の谷電流モード制御アーキテクチャにより、クロック遅延のない高速トランジェント応答だけでなく、定常的な負荷状態での固定周波数スイッチングも可能です。独自の負荷解放時トランジェント検出機能（DTR）により、低出力電圧時のオーバーシュートを大幅に低減しています。
高精度の内部リファレンスにより、正確な差動出力レギュレーションが可能です。2つのチャネルは、2つの独立した出力電圧を供給することも、組み合わせてマルチフェーズのシングル出力構成にすることもできます。
スイッチング周波数は、外付け抵抗を使用して200kHz～2MHzの範囲で設定可能であり、外部クロックに同期させることもできます。tONおよびtOFFの時間が非常に短いので、それぞれ0%および100%に近いデューティ・サイクルが可能です。電圧トラッキングのソフトスタート機能と複数の安全機能を備えています。
LTC3838、LTC3838-1、およびLTC3838-2の比較については、表1を参照してください。
| Part Number | Description |
| LTC3838 | ±0.67% Differential Output Voltage Accuracy Over Temperature on Channel 1, ±1% Output Regulation on Channel 2, Separate Per Channel 30mV to 100mV Current Sense Range Controls |
| LTC3838-1 | ±0.67% Differential Output Voltage Accuracy Over Temperature on Both Channel 1 and Channel 2, Single Pin 30mV/60mV Current Sense Range Controls |
| LTC3838-2 | ±0.67% Differential Output Voltage Accuracy With Internal Reference on Channel 1, ±4mV Differential with External Reference Voltage on Channel 2, Fixed 30mV Current Sense Range |
アプリケーション
- 分散給電システム、ASIC用電源
- コンピュータ処理システム、データ・ストレージ・システム、通信システム
- 負荷トランジェント時のレギュレーション要求が厳しい低電圧、大電流、高降圧比のコンバータ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

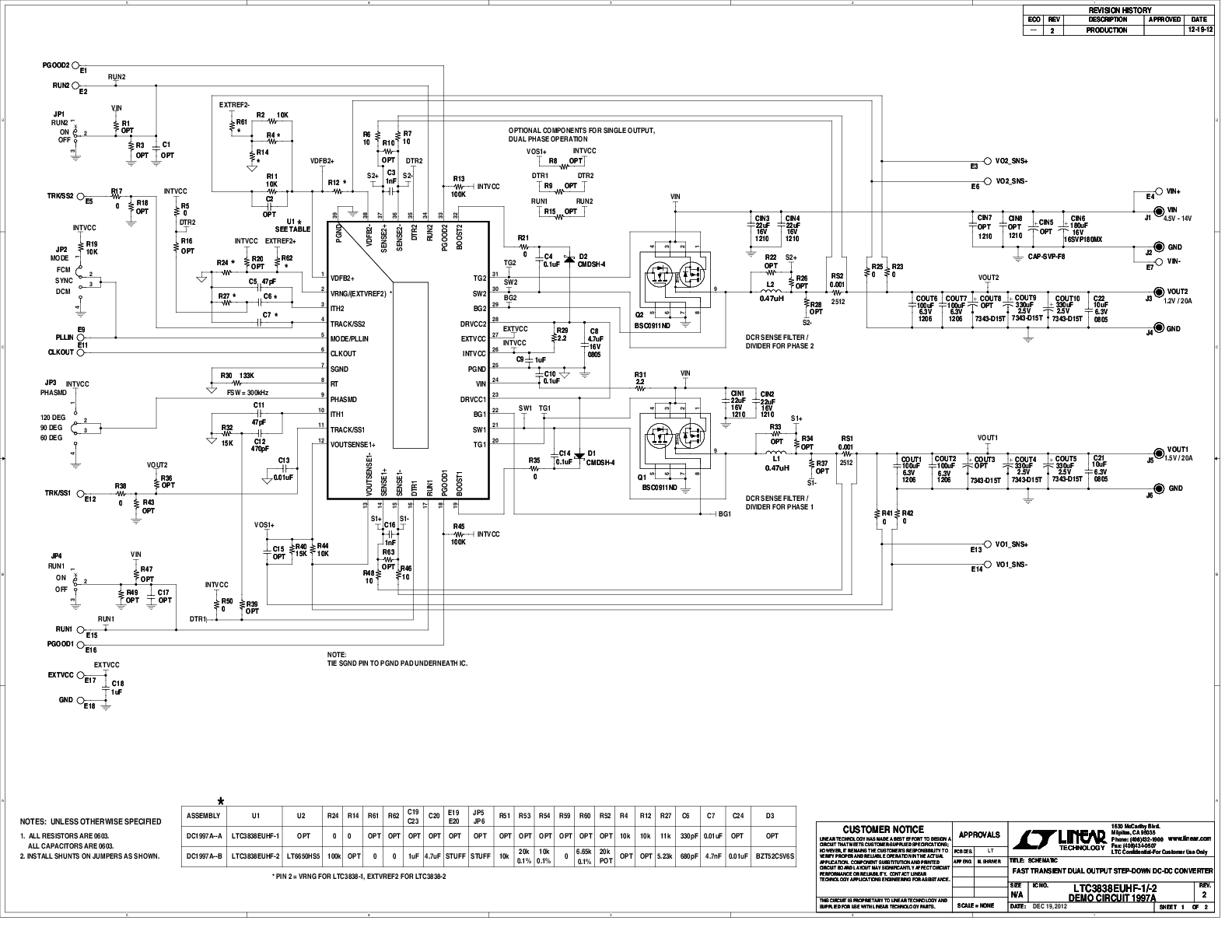

評価キット (1)
