LTC3834-1

消費電流30μAの同期整流式降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.42
特長
  • 広い出力電圧範囲: 0.8V ≤ VOUT ≤ 10V
  • 動作時の低消費電流:30µA
  • OPTI-LOOP®補償により、COUTを最小化
  • ±1%の出力電圧精度
  • 広いVIN範囲:4V~36V
  • フェーズロック可能な固定周波数:140kHz~650kHz
  • デュアルNチャネルMOSFET同期ドライブ
  • 低損失動作:99%デューティ・サイクル
  • 出力電圧のソフトスタートまたはトラッキングをプログラム可能
  • 出力電流フォールドバック制限
  • 出力過電圧保護
  • シャットダウン時の低消費電流:4µA
  • 軽負荷時に連続動作、パルススキップ動作またはBurstMode®動作を選択可能
  • 小型16ピン細型SSOPパッケージまたは5mm×3mm DFNパッケージ
製品概要
show more Icon

LTC3834-1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能な降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大650kHzまでのフェーズロック可能な周波数が可能です。

無負荷時の消費電流が30µAなので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3834-1は高精度0.8Vリファレンスを搭載しています。4V~36Vという広い入力電源範囲により、種々のバッテリに対応します。

TRACK/SSピンにより、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFETの熱損失を制限します。より機能の高いバージョン(LTC3834)もあります。

PHASMD EXTVCC PGOOD PACKAGES
LTC3834 Yes Yes Yes FE20/4mm × 5mm QFN
LTC3834-1 No No No GN16/3mm × 5mm DFN


アプリケーション

  • 車載システム
  • テレコム・システム
  • バッテリ駆動デジタル機器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3834EDHC-1#PBF
  • HTML
  • HTML
LTC3834EDHC-1#TRPBF
  • HTML
  • HTML
LTC3834EGN-1#PBF
  • HTML
  • HTML
LTC3834EGN-1#TRPBF
  • HTML
  • HTML
LTC3834IDHC-1#PBF
  • HTML
  • HTML
LTC3834IDHC-1#TRPBF
  • HTML
  • HTML
LTC3834IGN-1#PBF
  • HTML
  • HTML
LTC3834IGN-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3834EGN-1#PBF

製造中

LTC3834EGN-1#TRPBF

製造中

LTC3834IGN-1#PBF

製造中

LTC3834IGN-1#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3834EGN-1#PBF

製造中

LTC3834EGN-1#TRPBF

製造中

LTC3834IGN-1#PBF

製造中

LTC3834IGN-1#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3834EGN-1#PBF

製造中

LTC3834EGN-1#TRPBF

製造中

LTC3834IGN-1#PBF

製造中

LTC3834IGN-1#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3834EGN-1#PBF

製造中

LTC3834EGN-1#TRPBF

製造中

LTC3834IGN-1#PBF

製造中

LTC3834IGN-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

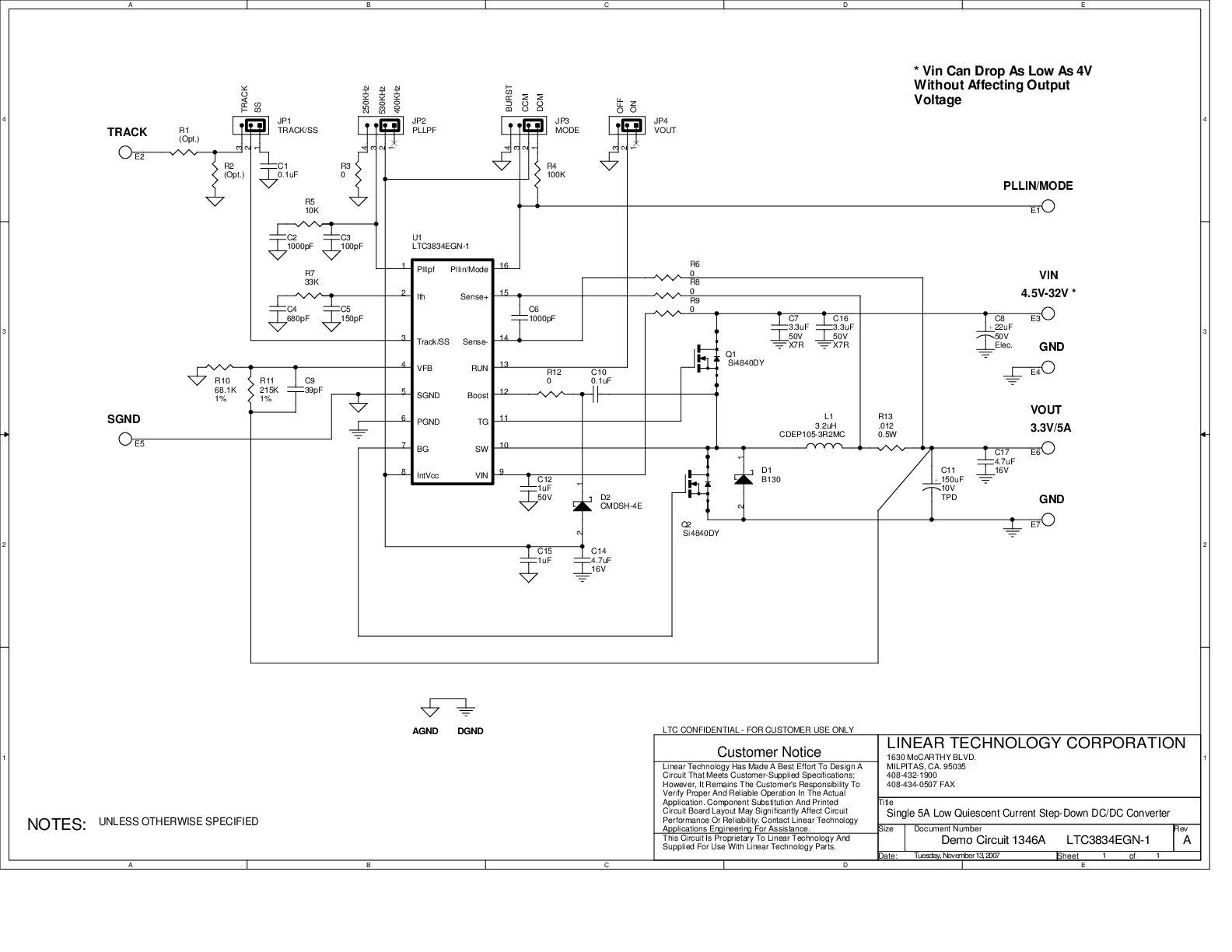

DC1346A

LTC3834EGN-1 Demo Board | 30uA Iq, VIN: 4.5V-32V, VOUT: 3.3V/5A

zoom

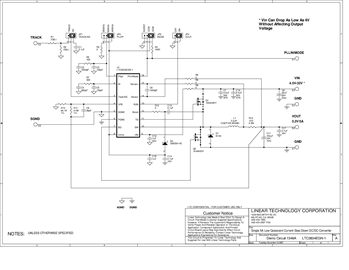

DC1346A

LTC3834EGN-1 Demo Board | 30uA Iq, VIN: 4.5V-32V, VOUT: 3.3V/5A

LTC3834EGN-1 Demo Board | 30uA Iq, VIN: 4.5V-32V, VOUT: 3.3V/5A

製品の詳細

Demonstration circuit 1346A is a low quiescent current synchronous step-down DC/DC controller featuring the LTC3834-1 in a 16-pin narrow SSOP package. The DC1346A is generates a regulated 3.3V@5A output from a 4.5V to 32V input voltage.





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
