特長
- 広い入力電圧範囲: 4.5V~38V
- 出力電圧範囲: 0.6V~5.5V
- 出力精度: 25°Cで±0.25%、全温度範囲で±0.67%
- 最大500mVのライン損失を許容する差動出力検出
- 高速負荷過渡応答
- tON(MIN) = 20ns、tOFF(MIN) = 90ns
- オン時間が制御される谷電流モード・アーキテクチャ
- 周波数は200kHz~2MHzの範囲でプログラム可能、または外部クロックに同期可能
- RSENSE またはインダクタのDCRによる電流検出
- 過電圧保護と電流制限フォールドバック
- パワーグッド出力電圧モニタ
- 出力トラッキングまたは調整可能なソフトスタート
- 内部LDOをバイパスする外部VCC入力

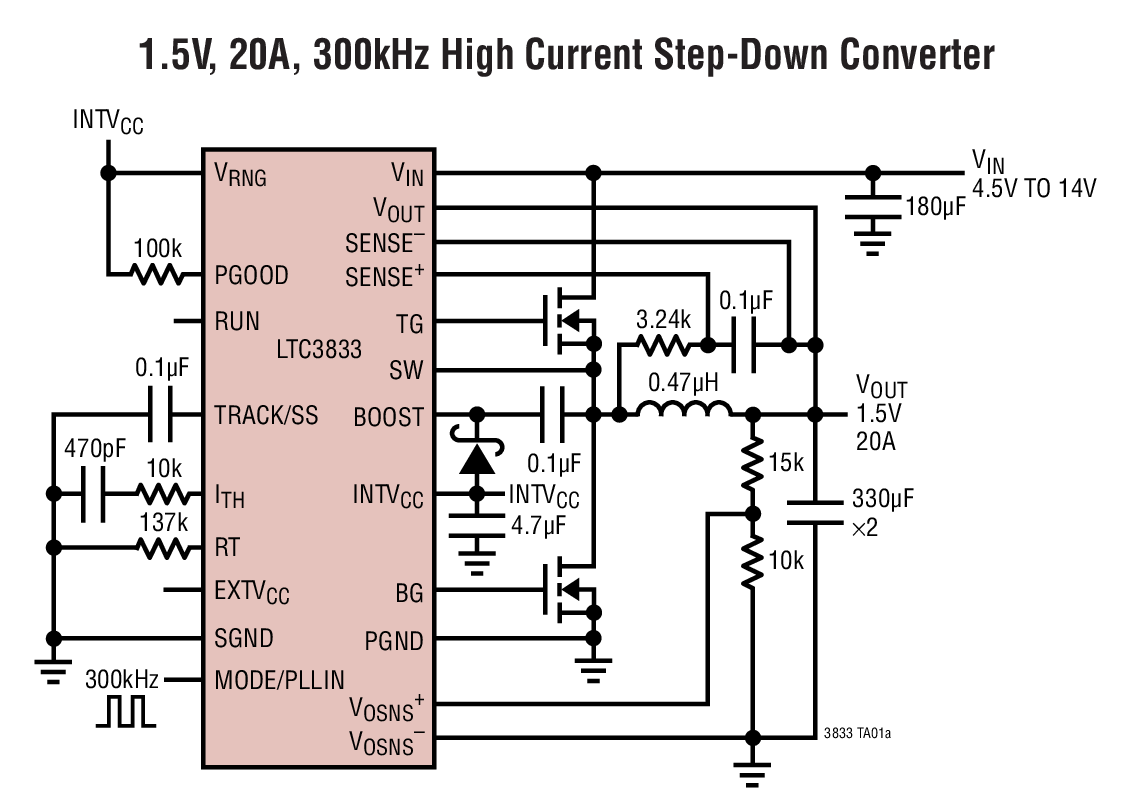

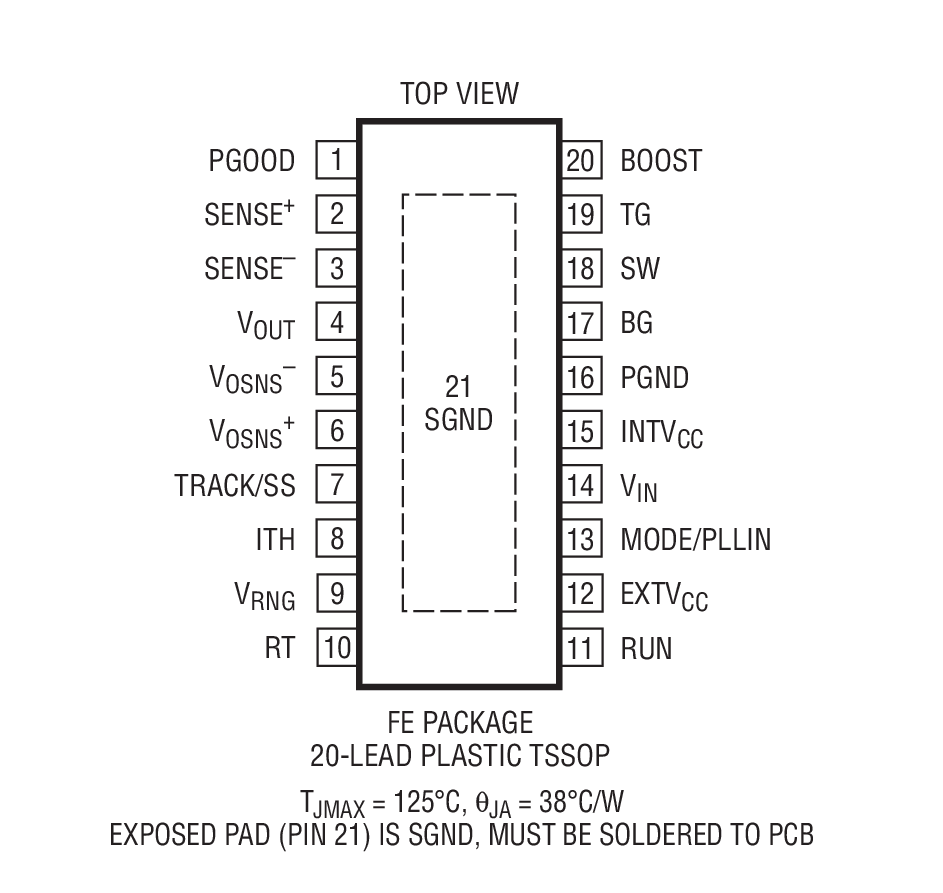

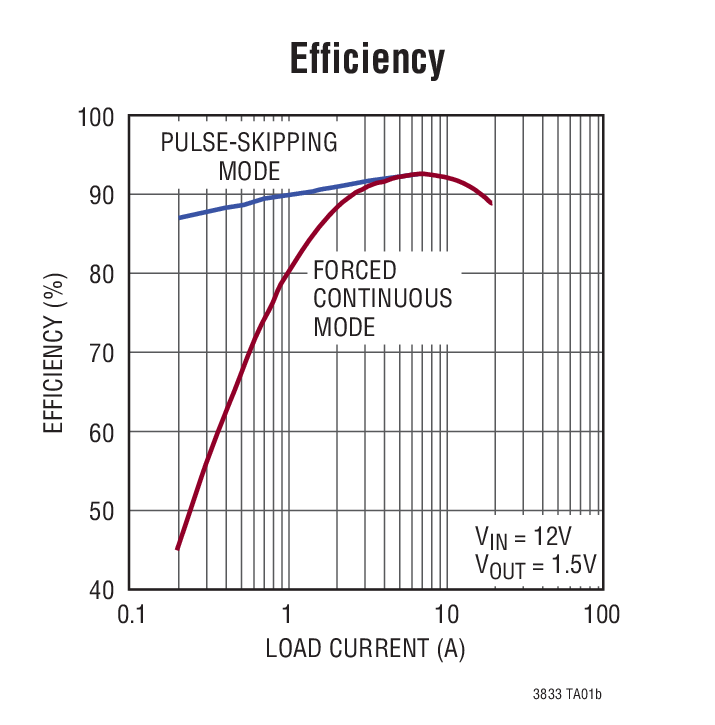

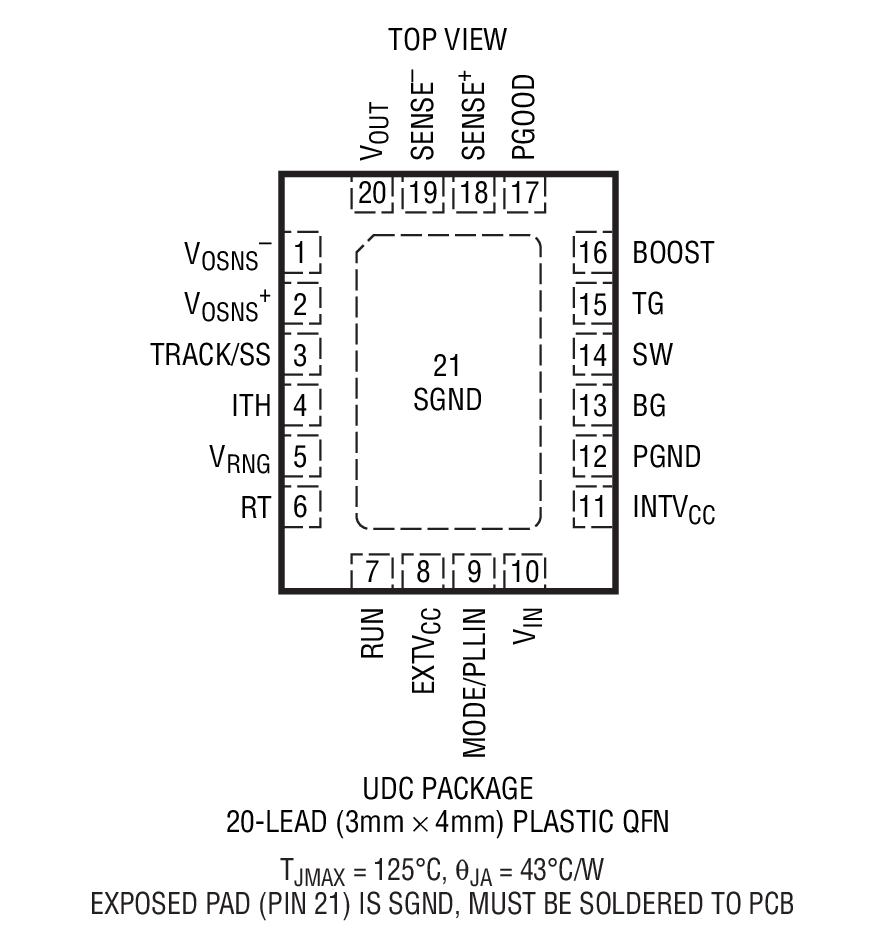

- 20ピンQFN (3mm × 4mm) およびTSSOPパッケージ
LTC3833は、高電力アプリケーション向けの同期整流式降圧DC/DCスイッチング・レギュレータ・コントローラで、すべてNチャネルのパワーMOSFETをドライブします。オン時間を制御する谷電流モード・アーキテクチャにより、VIN、VOUTおよび負荷電流に関係なく、定常動作での高速過渡応答と固定周波数スイッチングが可能です。
差動出力電圧検出と高精度の内部リファレンスを組み合わせることにより、±0.67%の出力レギュレーションを実現し、ライン損失による出力端子での最大±500mVの変動を補正することができます。動作周波数は外付け抵抗を使用して200kHz~2MHzの範囲で設定可能ですが、外部クロックに同期することも可能なので、ノイズやEMIに敏感なアプリケーションに対応できます。
tONとtOFFが非常に短いので、それぞれ0%に近いデューティサイクルと100%に近いデューティサイクルが可能です。ソフトスタートまたは出力電圧トラッキングをプログラム可能です。また、出力過電圧保護、プログラム可能なフォールドバック付き電流制限、パワーグッド出力信号などの安全機能を搭載しています。
アプリケーション
- 配電システム
- ポイントオブロード・コンバータ
- 計算システム
- データコム・システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3833
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
2
200.00K
767.00K
信頼性データ
1
365.77 K
技術記事
6
HTML
HTML
HTML
HTML
HTML
HTML
アプリケーション・ノート
7
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
アプリケーション・ノート 3
技術記事 4
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3833EFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LTC3833EFE#TRPBF | 20-Lead TSSOP w/ EP |
|
|
LTC3833EUDC#PBF | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3833EUDC#TRPBF | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3833IFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LTC3833IFE#TRPBF | 20-Lead TSSOP w/ EP |
|
|
LTC3833IUDC#PBF | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3833IUDC#TRPBF | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) |
|
- LTC3833EFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833EFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833EUDC#PBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833EUDC#TRPBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833IFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833IFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833IUDC#PBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3833IUDC#TRPBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3833EFE#PBF
製造中
LTC3833EFE#TRPBF
製造中
LTC3833IFE#PBF
製造中
LTC3833IFE#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3833EFE#PBF
製造中
LTC3833EFE#TRPBF
製造中
LTC3833EUDC#PBF
製造中
LTC3833EUDC#TRPBF
製造中
LTC3833IFE#PBF
製造中
LTC3833IFE#TRPBF
製造中
LTC3833IUDC#PBF
製造中
LTC3833IUDC#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3833EFE#PBF
製造中
LTC3833EFE#TRPBF
製造中
LTC3833IFE#PBF
製造中
LTC3833IFE#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3833EFE#PBF
製造中
LTC3833EFE#TRPBF
製造中
LTC3833EUDC#PBF
製造中
LTC3833EUDC#TRPBF
製造中
LTC3833IFE#PBF
製造中
LTC3833IFE#TRPBF
製造中
LTC3833IUDC#PBF
製造中
LTC3833IUDC#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
評価用キット 4
DC1640A-A
LTC3833EUDC Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 20A, Inductor DCR Sensing
製品の詳細
Demonstration circuit 1640A is a 1.5V/20A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 14V. The demo board comes in two versions. The A version uses inductor DCR current sensing with an iron powder inductor for high efficiency. The B version uses a 2mΩ /1% sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode topology of the LTC3833 allows for a fast load step response.
資料

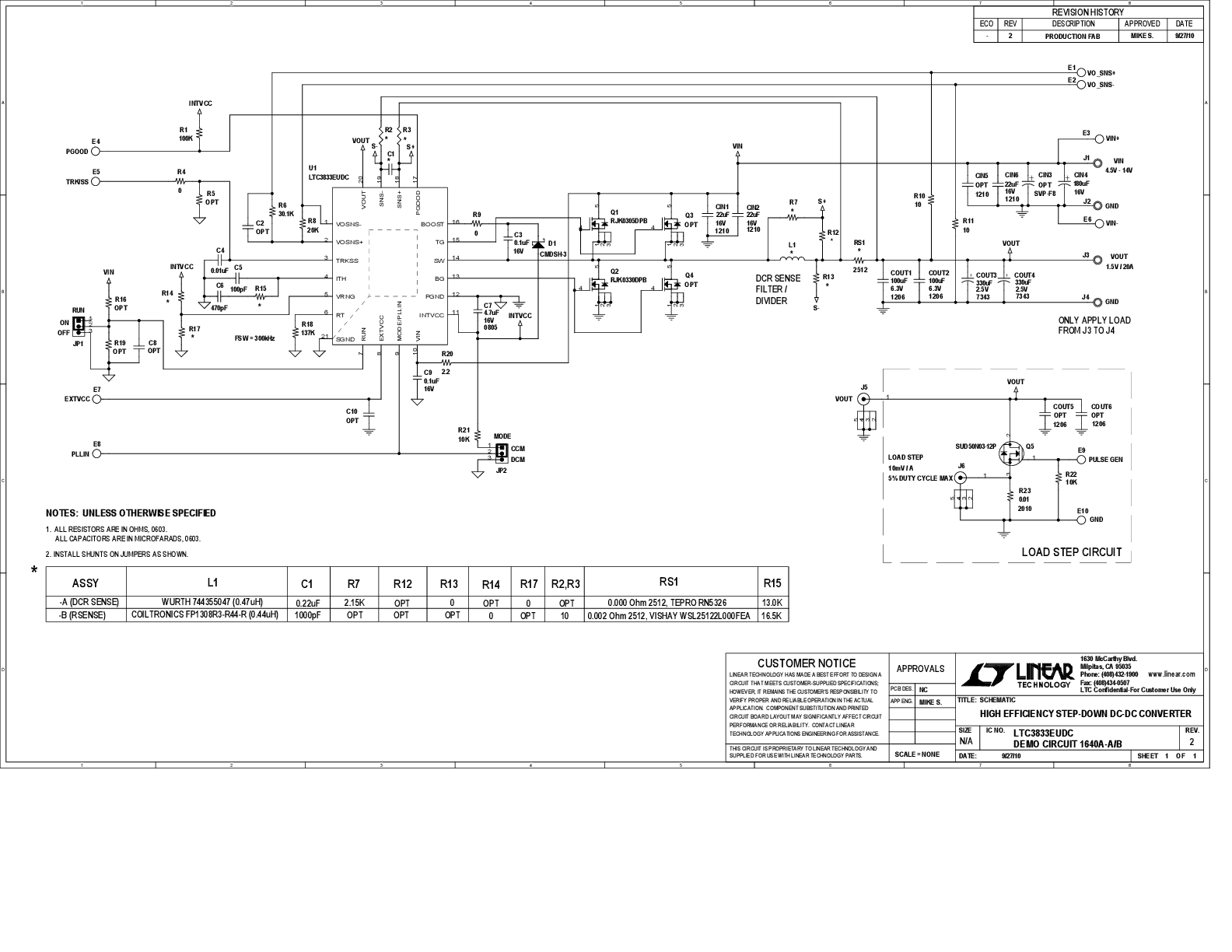

DC1640A-B
LTC3833EUDC Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 20A, RSENSE
製品の詳細
Demonstration circuit 1640A is a 1.5V/20A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 14V. The demo board comes in two versions. The A version uses inductor DCR current sensing with an iron powder inductor for high efficiency. The B version uses a 2mΩ /1% sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode topology of the LTC3833 allows for a fast load step response.
資料

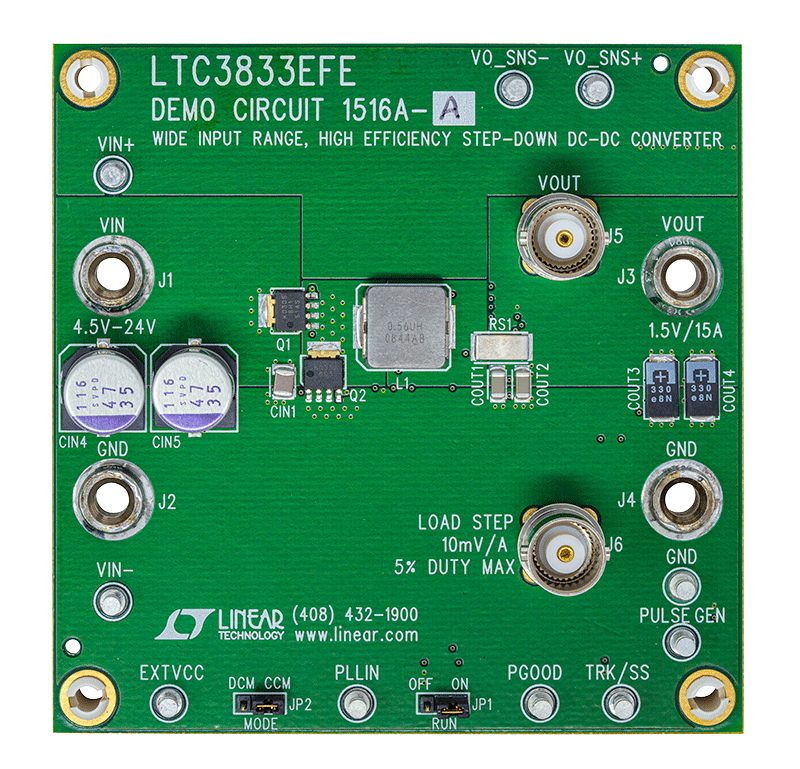

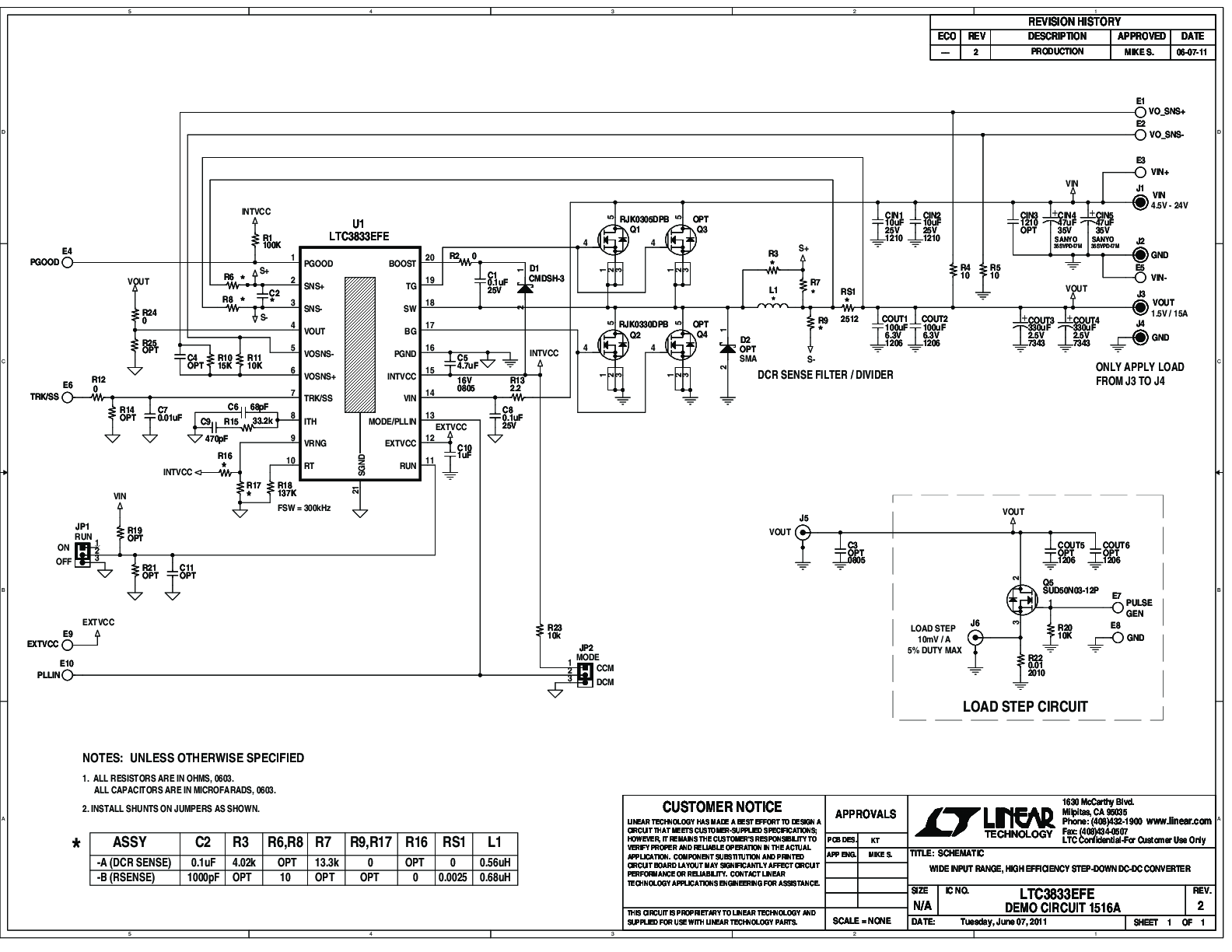

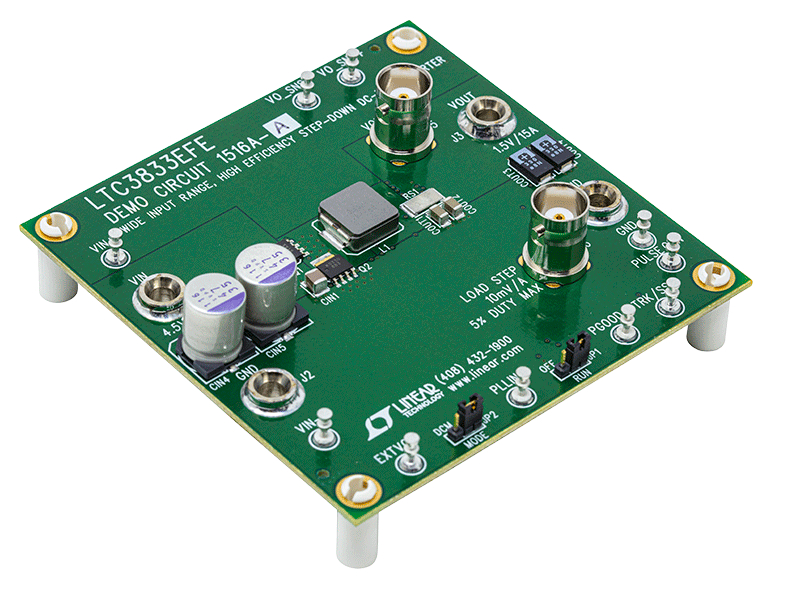

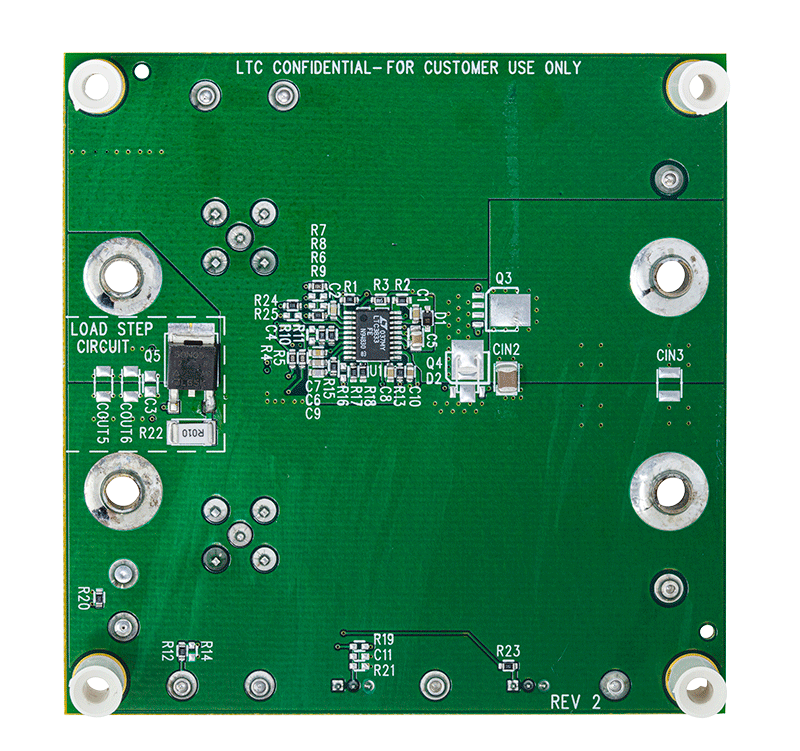

DC1516A-A
LTC3833EFE Demo Board | VIN = 4.5V to 24V, VOUT1 = 1.5V @ 15A, Inductor DCR Sensing, 89.4% Efficiency
製品の詳細
Demonstration circuit 1516A is a 1.5V/15A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 24V. The demo board comes in two versions. The -A version uses inductor DCR current sensing with an iron powder inductor for highest efficiency. The -B version uses a 2.5mΩ/1% sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode control of the LTC3833 allows for a fast load step response.
資料
DC1516A-B
LTC3833EFE Demo Board | VIN = 4.5V to 24V, VOUT1 = 1.5V @ 15A, RSENSE
製品の詳細
Demonstration circuit 1516A is a 1.5V/15A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 24V. The demo board comes in two versions. The -A version uses inductor DCR current sensing with an iron powder inductor for highest efficiency. The -B version uses a 2.5mΩ/1% sense resistor for accurate current sensing with a low DCR ferrite inductor. The fixed on-time valley current mode control of the LTC3833 allows for a fast load step response.
資料
