LTC3829

差動アンプ付き、3フェーズ、シングル出力、同期整流式降圧 DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.E)

PDF

1 7, 2015 ellipse 日本語

LTC3829: 差動アンプ付き、3フェーズ、シングル出力、同期整流式降圧 DC/DCコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 851.00K
Documentation すべてのドキュメントを表示
LTspice LTC3829 Demo Circuit - 3-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 60A) Download 10.00KB LTspice LTC3829 Demo Circuit - 6-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 120A) Download 19.00KB LTspice LTC3829 - Step-Down (Buck) Regulators Download 6.33 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$4.44
特長
  • オプションの非線形制御による高速応答
  • 0.6Vリファレンスの精度：±0.75%
  • PWM、Stage Shedding™ （出力段の一部休止）またはBurst Mode®動作
  • 高効率：最大95%
  • RSENSEまたはDCR による電流検出
  • プログラム可能なDCR温度補償
  • フェーズロック可能な固定周波数： 250kHz～770kHz
  • 真のリモートセンス差動アンプ
  • プログラム可能なアクティブ電圧ポジショニング(AVP)
  • トリプルNチャネルMOSFET 同期ドライブ
  • 広い入力電圧範囲： 4.5V～38Vで動作
  • 出力電圧範囲： 0.6V～5V （差動アンプを使用しない場合）
  • 出力電圧範囲： 0.6V～3.3V （差動アンプを使用する場合）
  • クロック入出力により、6フェーズ動作が可能
  • 調整可能なソフトスタートまたは出力電圧トラッキング
  • 38ピン (5mm × 7mm) QFN およびFE パッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC3829は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能の3フェーズ、シングル出力、同期整流式降圧DC/DC スイッチング・コントローラです。固定周波数電流モード・アーキテクチャを採用しているので、最大770kHzの周波数にフェーズロック可能です。3つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

LTC3829は6フェーズで動作するように構成可能で、DCR温度補償と出力フォールドバック電流制限を備えています。このデバイスは高精度の0.6Vリファレンスとパワーグッド・インジケータを搭載しています。

また、出力Stage Sheddingと Burst Mode動作のいずれかを選択することにより、軽負荷での効率を最適化します。差動アンプは、負荷ポイントの出力電圧の真のリモートセンシングを行います。

LTC3829 は高さの低い38ピン5mm × 7mm QFNパッケージと露出パッド付き38ピンFEパッケージで供給されます。


アプリケーション

  • ノートPCやパームトップPC
  • テレコム・システム
  • DC 配電システム
Show More Arrow image
file データシートを表示 (Rev.E)
Documentation すべてのドキュメントを表示
LTspice LTC3829 Demo Circuit - 3-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 60A) Download 10.00KB LTspice LTC3829 Demo Circuit - 6-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 120A) Download 19.00KB LTspice LTC3829 - Step-Down (Buck) Regulators Download 6.33 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$4.44
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3829

資料

11
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • アプリケーション・ノート
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • デザイン・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 11/07/2014
English

LTC3829: 3-Phase, Single Output Synchronous Step-Down DC/DC Controller with Diffamp Data Sheet (Rev.E)

PDFファイルを開く

redirect
426.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/07/2015
日本語

LTC3829: 差動アンプ付き、3フェーズ、シングル出力、同期整流式降圧 DC/DCコントローラ データシート

PDFファイルを開く

redirect
851.00K
download

PDFをダウンロード

アプリケーション・ノート

4

PDF Vector

PDF

更新 10/12/2011
English
AN133 - A Closed-Loop, Wideband, 100A Active Load redirect icon

1.00M

download

PDFをダウンロード

PDF Vector

HTML

更新 09/01/2019
English
AN-140: Basic Concepts of Linear Regulator and Switching Mode Power Supplies redirect icon

PDF Vector

HTML

更新 09/01/2019
中国語
AN-140：线性调节器和开关模式电源的基本概念 redirect icon

PDF Vector

HTML

更新 09/01/2019
日本語
AN-140: リニア・レギュレータとスイッチング電源の基本概念 redirect icon

ユーザ・ガイド

2

PDF Vector

PDF

更新 03/30/2011
English
DC1675A - Demo Manual redirect icon

1.00M

download

PDFをダウンロード

PDF Vector

PDF

更新 07/16/2010
English
DC1530A - Demo Manual redirect icon

1.00M

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R526 Reliability Data redirect icon

365.77 K

download

PDFをダウンロード

デザイン・ノート

1

PDF Vector

HTML

更新 06/19/2022
English
Design Note 489: High Efficiency, High Density 3-Phase Supply Delivers 60A with Power Saving Stage Shedding, Active Voltage Positioning and Nonlinear Control for Superior Load Step Response redirect icon

技術記事

1

PDF Vector

HTML

更新 10/01/2011
English
3-Phase Synchronous Step-Down DC/DC Controller with Stage Shedding, Active Voltage Positioning and Nonlinear Control for High Efficiency and Fast Transient Response redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 9
show more Icon

データシート 2

LTC3829: 3-Phase, Single Output Synchronous Step-Down DC/DC Controller with Diffamp Data Sheet (Rev.E)
LTC3829: 差動アンプ付き、3フェーズ、シングル出力、同期整流式降圧 DC/DCコントローラ データシート

信頼性データ 1

R526 Reliability Data

ユーザ・ガイド 2

DC1675A - Demo Manual
DC1530A - Demo Manual

アプリケーション・ノート 2

AN-140: リニア・レギュレータとスイッチング電源の基本概念
AN133 - A Closed-Loop, Wideband, 100A Active Load

デザイン・ノート 1

Design Note 489: High Efficiency, High Density 3-Phase Supply Delivers 60A with Power Saving Stage Shedding, Active Voltage Positioning and Nonlinear Control for Superior Load Step Response

技術記事 1

3-Phase Synchronous Step-Down DC/DC Controller with Stage Shedding, Active Voltage Positioning and Nonlinear Control for High Efficiency and Fast Transient Response
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3829EFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EFE#WPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EFE#WTRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EUHF#WPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829EUHF#WTRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IFE#WPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IFE#WTRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IUHF#WPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3829IUHF#WTRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3829EFE#PBF

製造中

LTC3829EFE#TRPBF

製造中

LTC3829EFE#WPBF

LTC3829EFE#WTRPBF

LTC3829IFE#PBF

製造中

LTC3829IFE#TRPBF

製造中

LTC3829IFE#WPBF

LTC3829IFE#WTRPBF

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3829EFE#PBF

製造中

LTC3829EFE#TRPBF

製造中

LTC3829EFE#WPBF

LTC3829EFE#WTRPBF

LTC3829IFE#PBF

製造中

LTC3829IFE#TRPBF

製造中

LTC3829IFE#WPBF

LTC3829IFE#WTRPBF

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

サージ・ストッパ、過電圧および過電流保護1
LT4363
popup image
Cart

新規設計に推奨

電流制限付き高電圧サージ・ストッパー

デジタル・パワー・システム・マネージメント（PSM）1
LTC2974
popup image
Cart

新規設計に推奨

正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ

デュアル電源モニタ1
LTC2960
popup image
Cart

新規設計に推奨

36Vナノ電流2入力電圧モニタ

複数出力降圧レギュレータ1
LTC3880
popup image
Cart

新規設計に推奨

パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ

製品モデル 製品ライフサイクル 詳細
LTC3880
popup image
Cart

新規設計に推奨

パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ

LTC2974
popup image
Cart

新規設計に推奨

正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ

LTC2960
popup image
Cart

新規設計に推奨

36Vナノ電流2入力電圧モニタ

LT4363
popup image
Cart

新規設計に推奨

電流制限付き高電圧サージ・ストッパー

評価用キット 2

reference details image

DC1530A

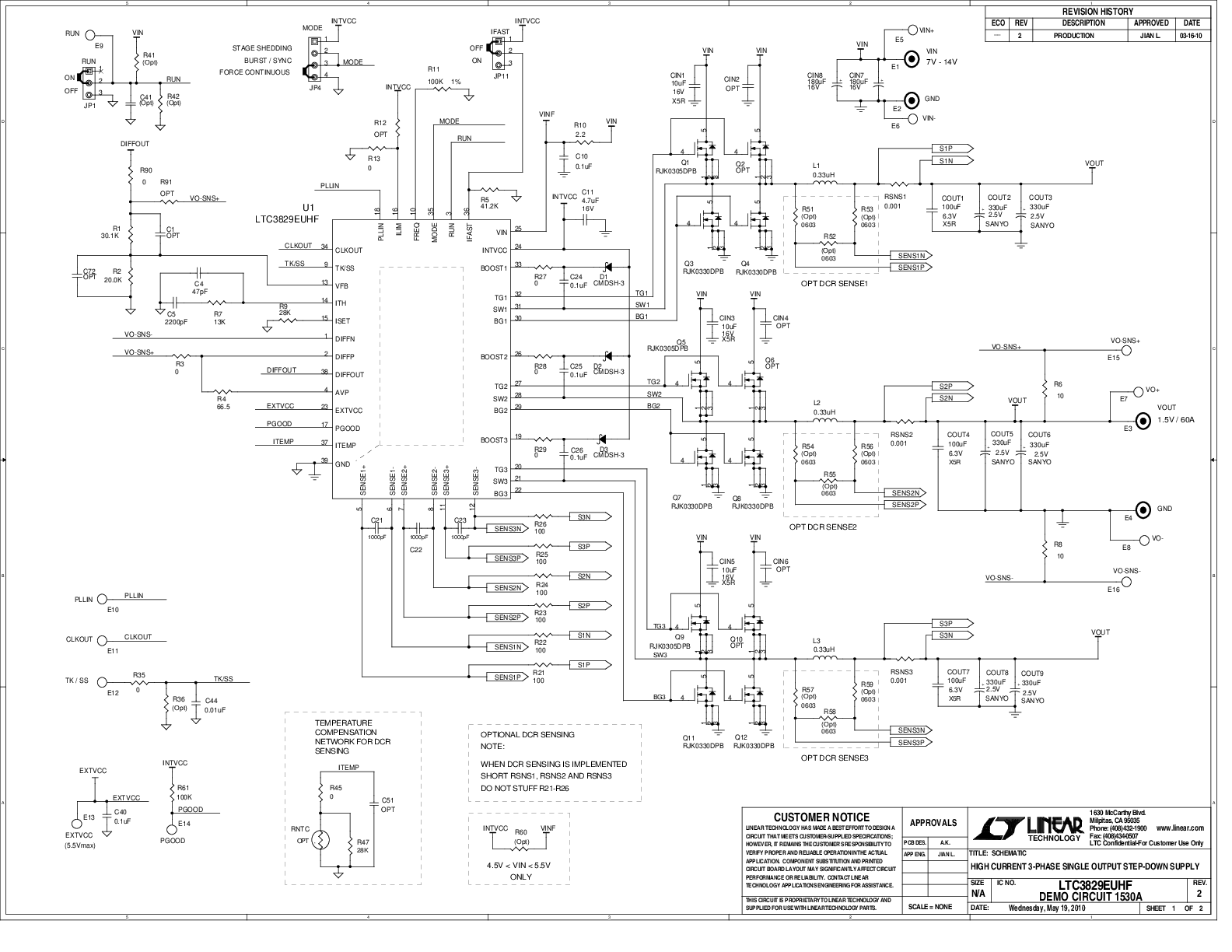

LTC3829EUHF Demo Board | 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT = 1.5V @ 60A

zoom

DC1530A

LTC3829EUHF Demo Board | 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT = 1.5V @ 60A

download icon

ダウンロード

 print icon

印刷
DC1530A
LTC3829EUHF Demo Board | 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT = 1.5V @ 60A
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1530A is a high efficiency, 3-phase, synchronous buck converter with a 7V to 14V input range. It can supply 1.5V @ 60A maximum load current. The demo board uses the LTC3829EUHF controller. The LTC3829 is a feature-rich, single output, 3-phase synchronous buck controller with on-chip drivers, remote output voltage sensing, inductor DCR temperature compensation, phase shedding, nonlinear control and adaptive voltage positioning (AVP). It is suitable for inputs from 4.5V to 38V and outputs up to 5V.

資料

pdf icon

PDF

DC1530A - Demo Manual Download

1.00M

pdf icon

PDF

DC1530 - Schematic Download

82.00K

pdf icon

ZIP

DC1530A - Desgin Files Download

2.00M

すべて表示 Arrow image
reference details image

DC1675A

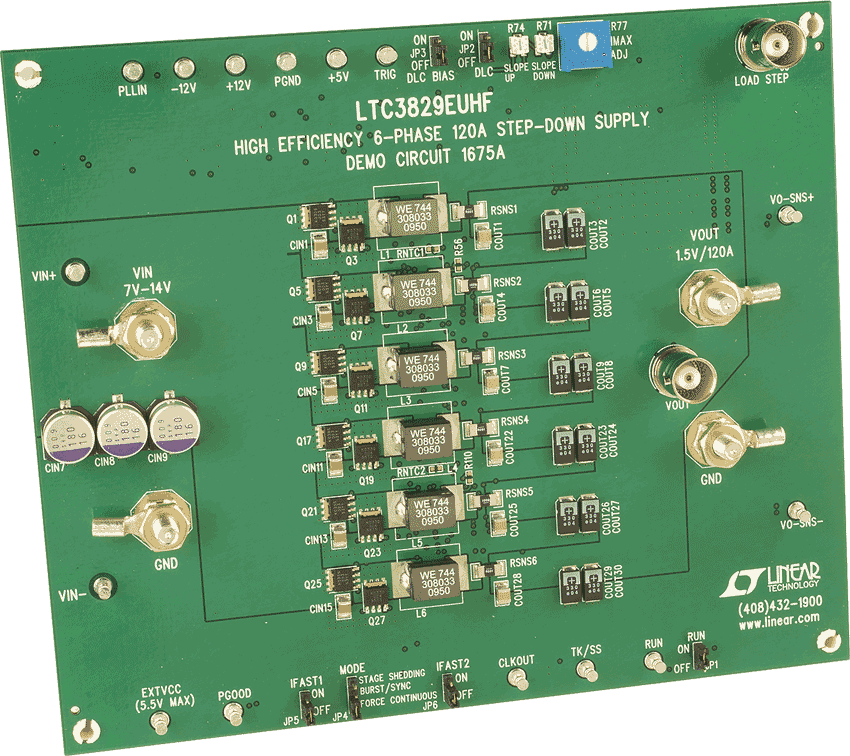

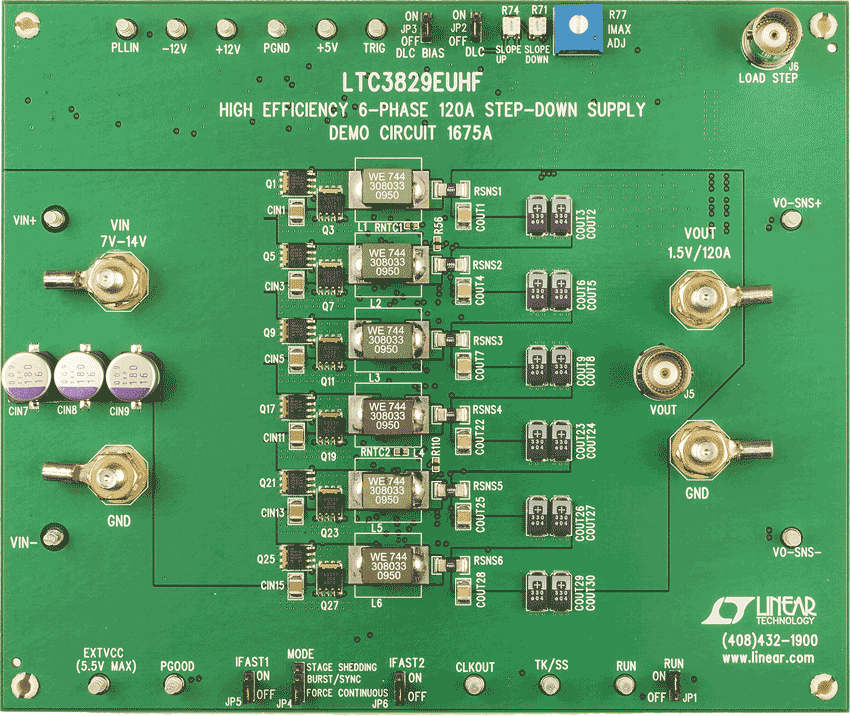

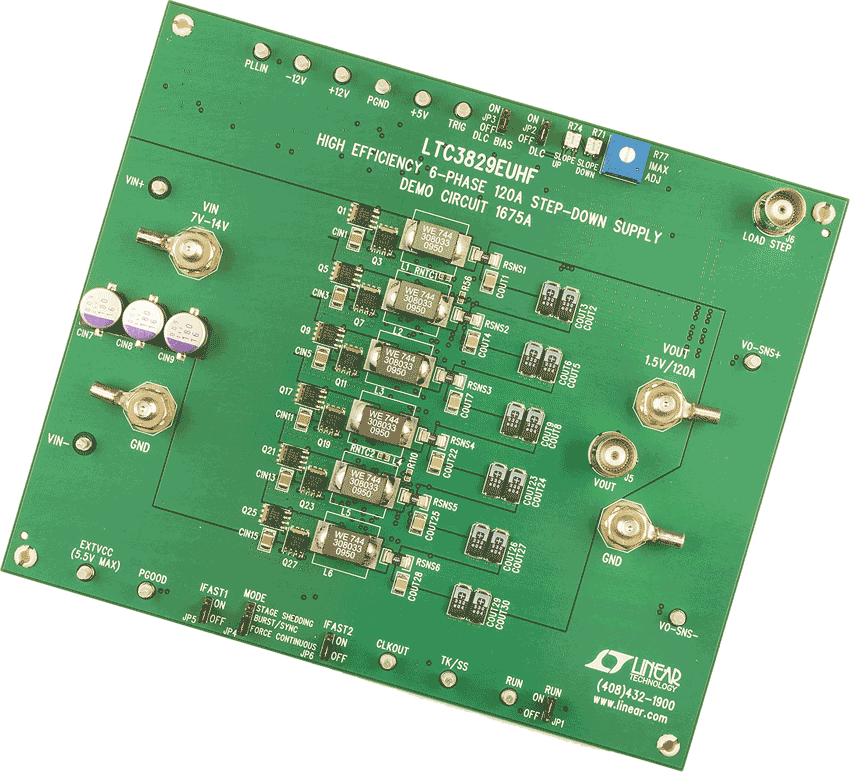

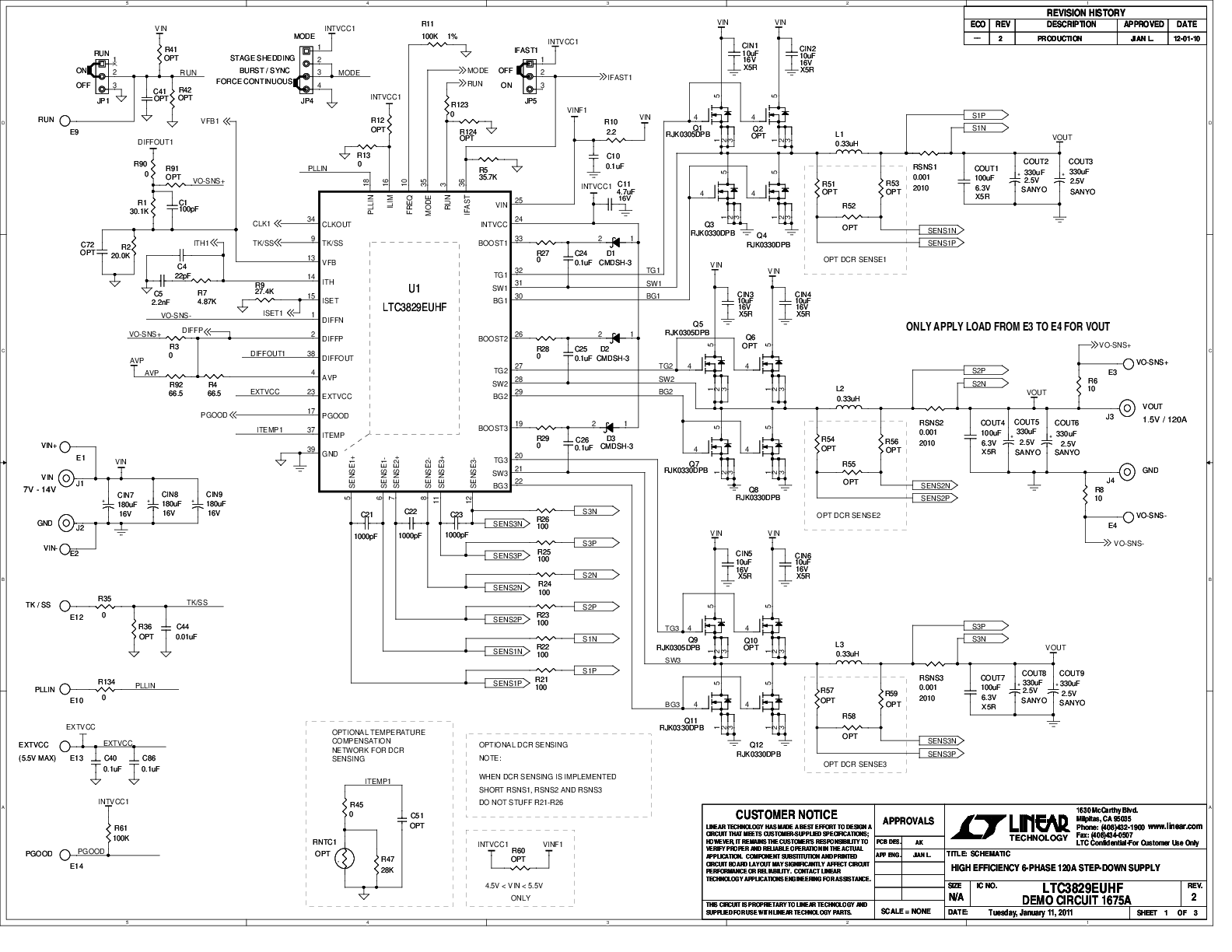

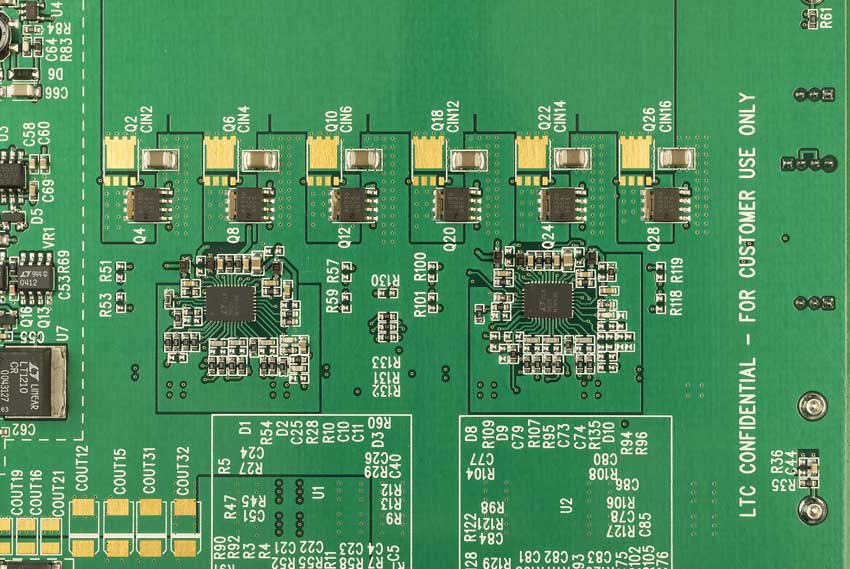

LTC3829EUH Demo Board | LTC3829(×2) 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT= 1.5V @ 120A

zoom

DC1675A

LTC3829EUH Demo Board | LTC3829(×2) 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT= 1.5V @ 120A

download icon

ダウンロード

 print icon

印刷
DC1675A
LTC3829EUH Demo Board | LTC3829(×2) 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT= 1.5V @ 120A
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1675A is a high efficiency, 6-phase, synchronous buck converter with a 7V to 14V input range that utilizes two LTC3829 controllers. It can supply 120A maximum load current with a 1.5V output voltage. The LTC3829 is a feature-rich single-output 3-phase synchronous buck controller with on-chip drivers and remote output voltage sensing.

資料

pdf icon

PDF

DC1675 - Schematic Download

191.00K

pdf icon

ZIP

DC1675A - Design Files Download

2.00M

pdf icon

PDF

DC1675A - Demo Manual Download

1.00M

すべて表示 Arrow image

評価用キット2

evaluation kit item images

DC1530A

LTC3829EUHF Demo Board | 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT = 1.5V @ 60A
evaluation kit item images

DC1675A

LTC3829EUH Demo Board | LTC3829(×2) 3-Phase Buck, 7V ≤ VIN ≤ 14V, VOUT= 1.5V @ 120A

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

LTC3829 Demo Circuit - 3-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 60A) Download

10.00K

spice tool Lt Spice

LTC3829 Demo Circuit - 6-Phase Single Output Step-Down Regulator (7-14V to 1.5V @ 120A) Download

19.00K

spice tool Lt Spice

LTC3829 - Step-Down (Buck) Regulators Download

6.33 K

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
最新のディスカッション
