LTC3828

トラッキング付きデュアル2フェーズ降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.60
機能
  • デュアル180°位相コントローラにより、必要な入力容量と電源によるノイズを低減
  • 両出力のトラッキング
  • 固定周波数電流モード制御
  • 広いVIN範囲:4.5V~28V 動作
  • パワーグッド出力電圧インジケータ
  • 調整可能なソフトスタート電流ランプ
  • フォールドバック出力電流制限―起動時はディスエーブル
  • ソフトスタート時の逆電流なし
  • クロック出力により、3、4および6フェーズ動作が可能
  • デュアルNチャネルMOSFET同期整流式ドライブ
  • ±1%の出力電圧精度
  • フェーズロック可能な固定周波数:260kHz~550kHz
  • OPTI-LOOP®補償により、COUTを最小化
  • 低損失動作:99%デューティ・サイクル
  • 出力過電圧保護

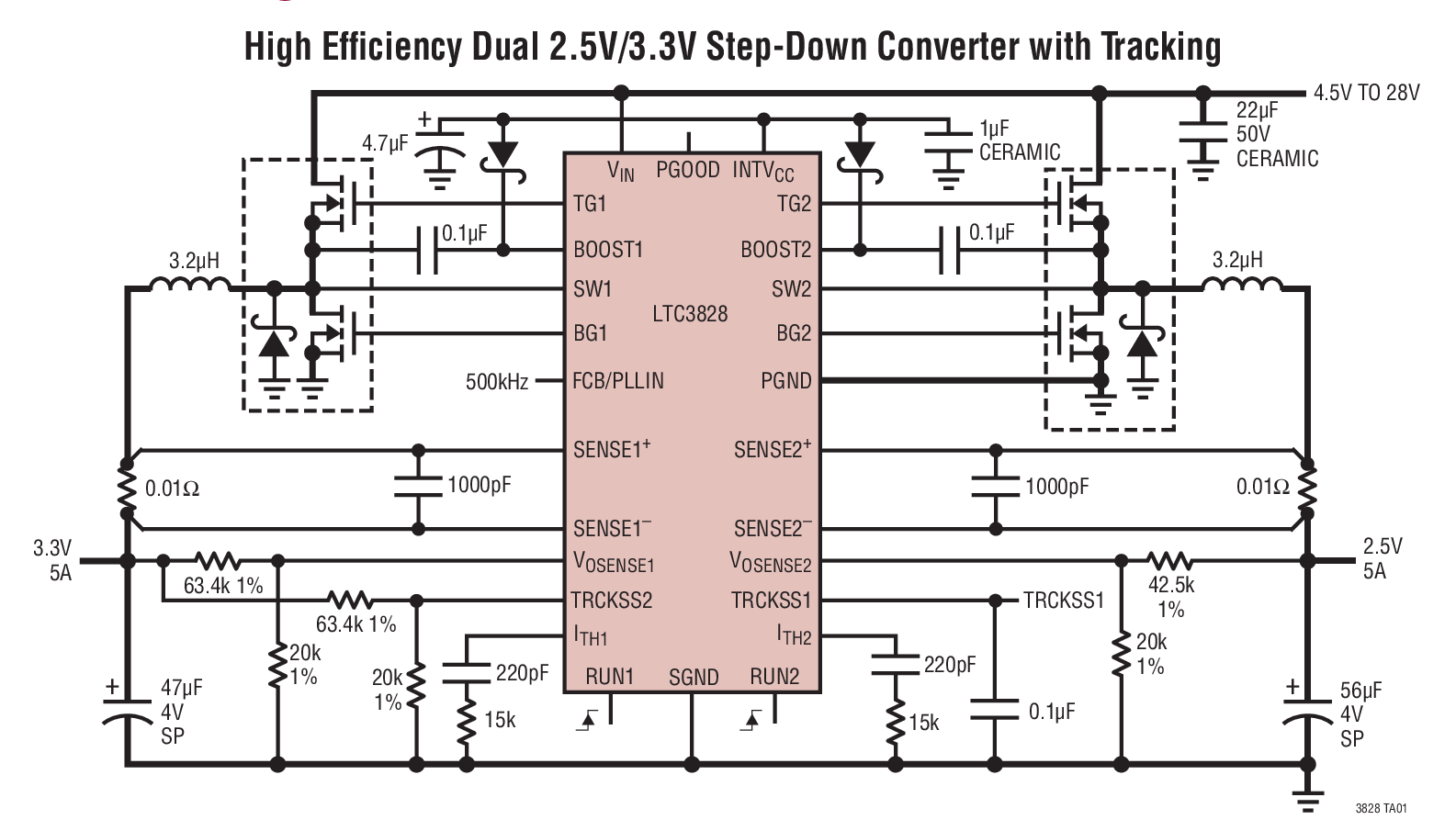

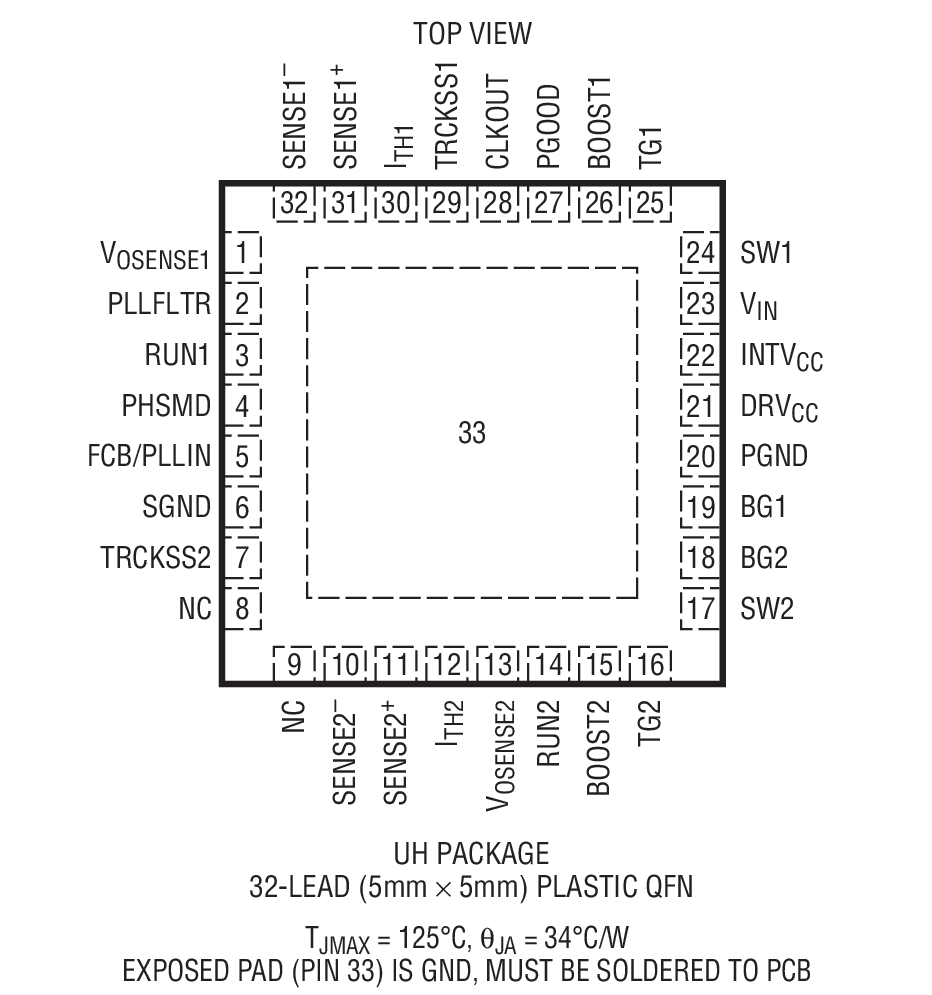

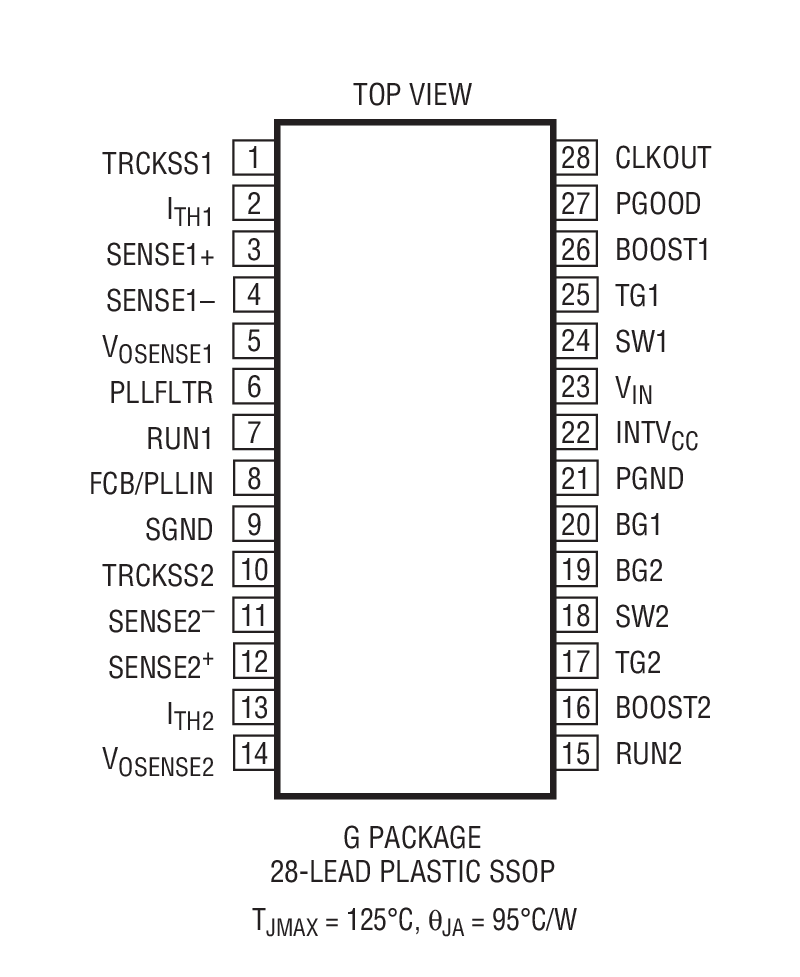

  • 小型28ピンSSOPパッケージと5mm×5mm QFNパッケージ
製品概要
show more Icon

LTC3828は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大550kHzまでのフェーズロック可能な周波数が可能です。TRCKSSピンにより、ソフトスタート機能とトラッキング機能の両方が提供されます。2つ以上の電圧をトラッキングすることが要求されるアプリケーションでは、複数のLTC3828をデイジーチェーン接続することができます。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスとパワーグッド出力インジケータは4.5V~28V(最大30V)という広い入力電源範囲に対応しており、あらゆる種類のバッテリに対応します。

RUNピンは各チャネルを個別に制御します。FCB/PLLINピンによってバーストモード動作、スキップサイクルモード、連続電流モードのいずれかを選択します。短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。ソフトスタート時は、逆電流と電流フォールドバック機能がディスエーブルされます。


アプリケーション

  • テレコム・インフラストラクチャ
  • ASIC電源
  • 産業用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3828EG#PBF
  • HTML
  • HTML
LTC3828EG#TRPBF
  • HTML
  • HTML
LTC3828EUH#PBF
  • HTML
  • HTML
LTC3828EUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC802A

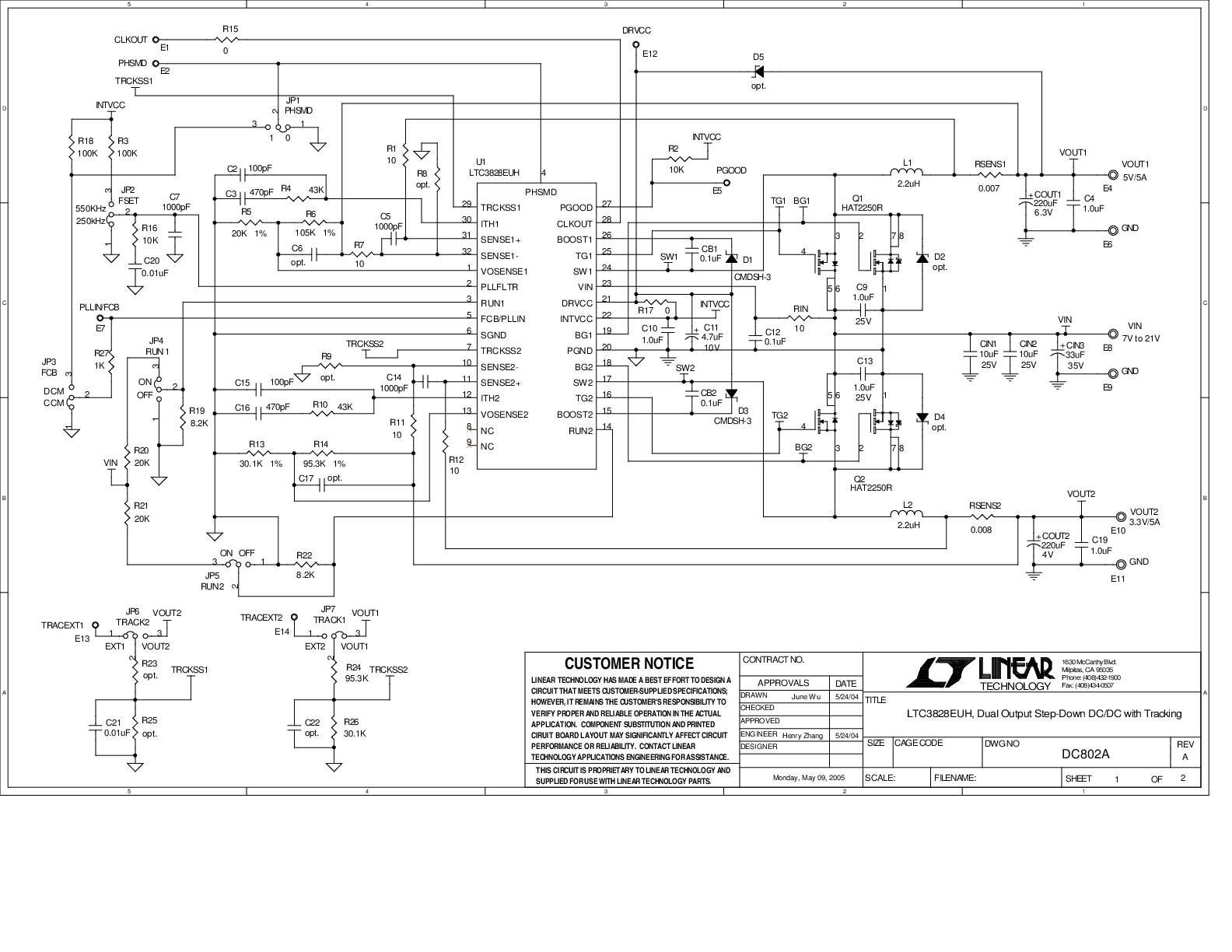

LTC3828EUH Demo Board | 2-Phase, Tracking, 7V ≤ VIN ≤ 21V; VOUT1 = 5V @ 5A, VOUT2 = 3.3V @ 5A

zoom

DC802A

LTC3828EUH Demo Board | 2-Phase, Tracking, 7V ≤ VIN ≤ 21V; VOUT1 = 5V @ 5A, VOUT2 = 3.3V @ 5A

LTC3828EUH Demo Board | 2-Phase, Tracking, 7V ≤ VIN ≤ 21V; VOUT1 = 5V @ 5A, VOUT2 = 3.3V @ 5A

製品の詳細

Demonstration circuit 802 features the LTC3828EUH, a dual-output, 2-phase synchronous buck controller. The input voltage range of the demo board is 7V to 21V. The outputs are 5V @ 5A and 3.3V @ 5A.

reference details image

DC884A

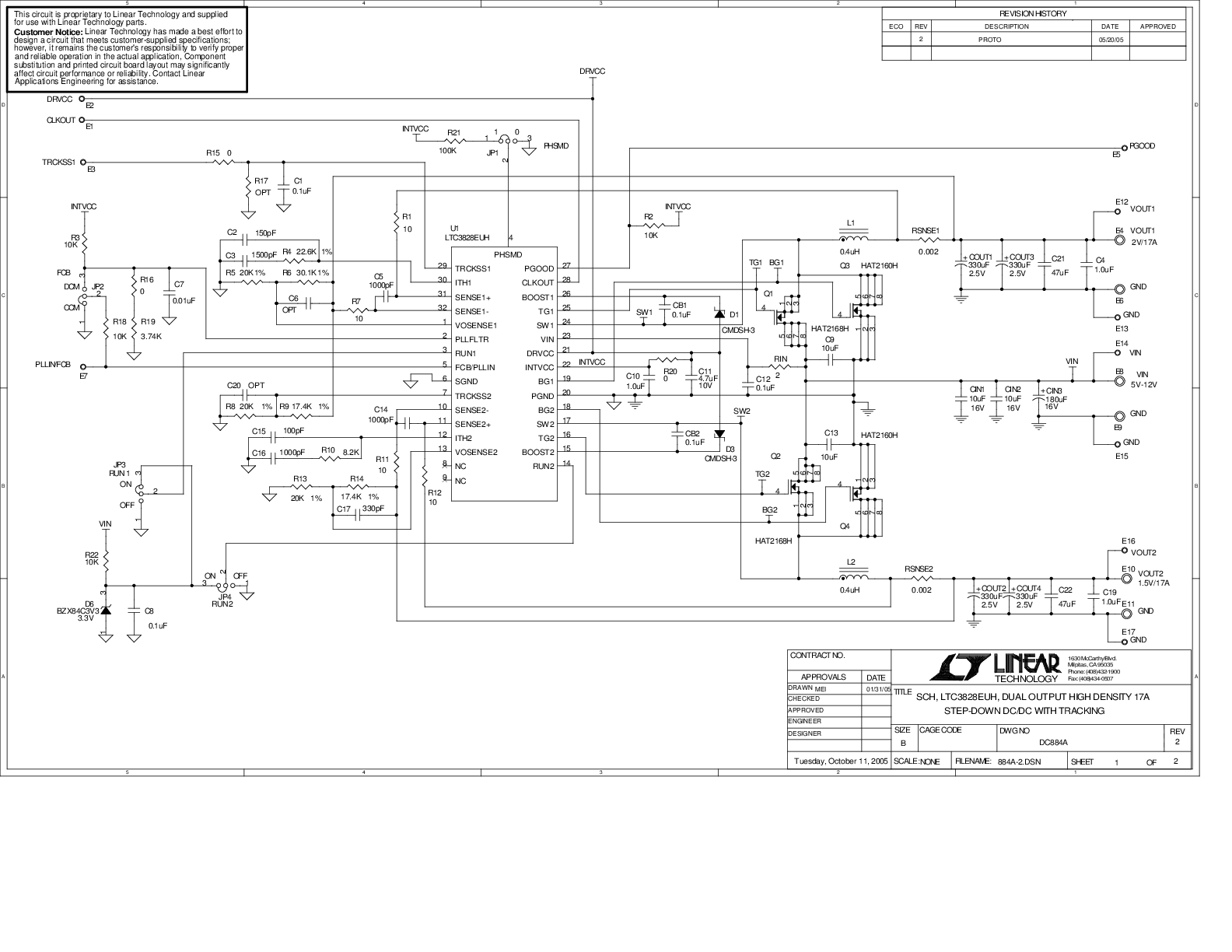

LTC3828EUH Demo Board | 2-Phase, Tracking, 5V ≤ VIN ≤ 12V; VOUT1 = 2V @ 17A, VOUT2 = 1.5V @ 17A
