LTC3826-1: 消費電流30μA、デュアル、2フェーズ同期整流式降圧コントローラ データシート (Rev. )1/7/2009PDF2M
製品概要
機能と利点
- 広い出力電圧範囲：0.8V ≤ VOUT ≤ 10V
- 動作時の超低消費電流：（1つのチャネルがオン状態の場合）30μA
- 位相非同調コントローラにより、必要な入力容量と電源によるノイズを低減
- OPTI-LOOP®補償により、COUTを最小化
- ±1%の出力電圧精度
- 広いVIN範囲：4V～36V 動作
- フェーズロック可能な固定周波数：140kHz～650kHz
- 軽負荷時に連続動作、パルススキップ動作または低リップルBurst Mode動作を選択可能
- デュアルNチャネルMOSFET同期ドライブ
- 低損失動作：99%デューティ・サイクル
- 出力電圧のソフトスタートまたはトラッキングをプログラム可能
- 出力電流フォールドバック制限
- パワーグッド出力電圧モニタ
- 出力過電圧保護
- シャットダウン時の低消費電流：4μA
- 内蔵LDO がVINまたはVOUTからゲートドライブに電力を供給

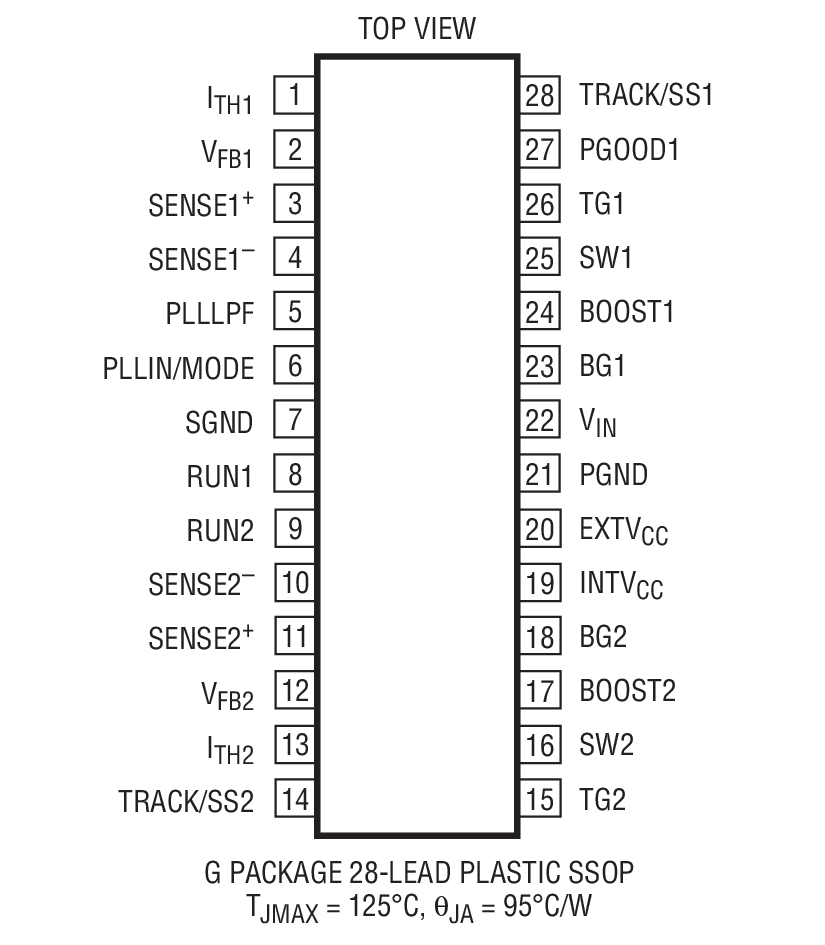

- 小型28ピンSSOPパッケージ

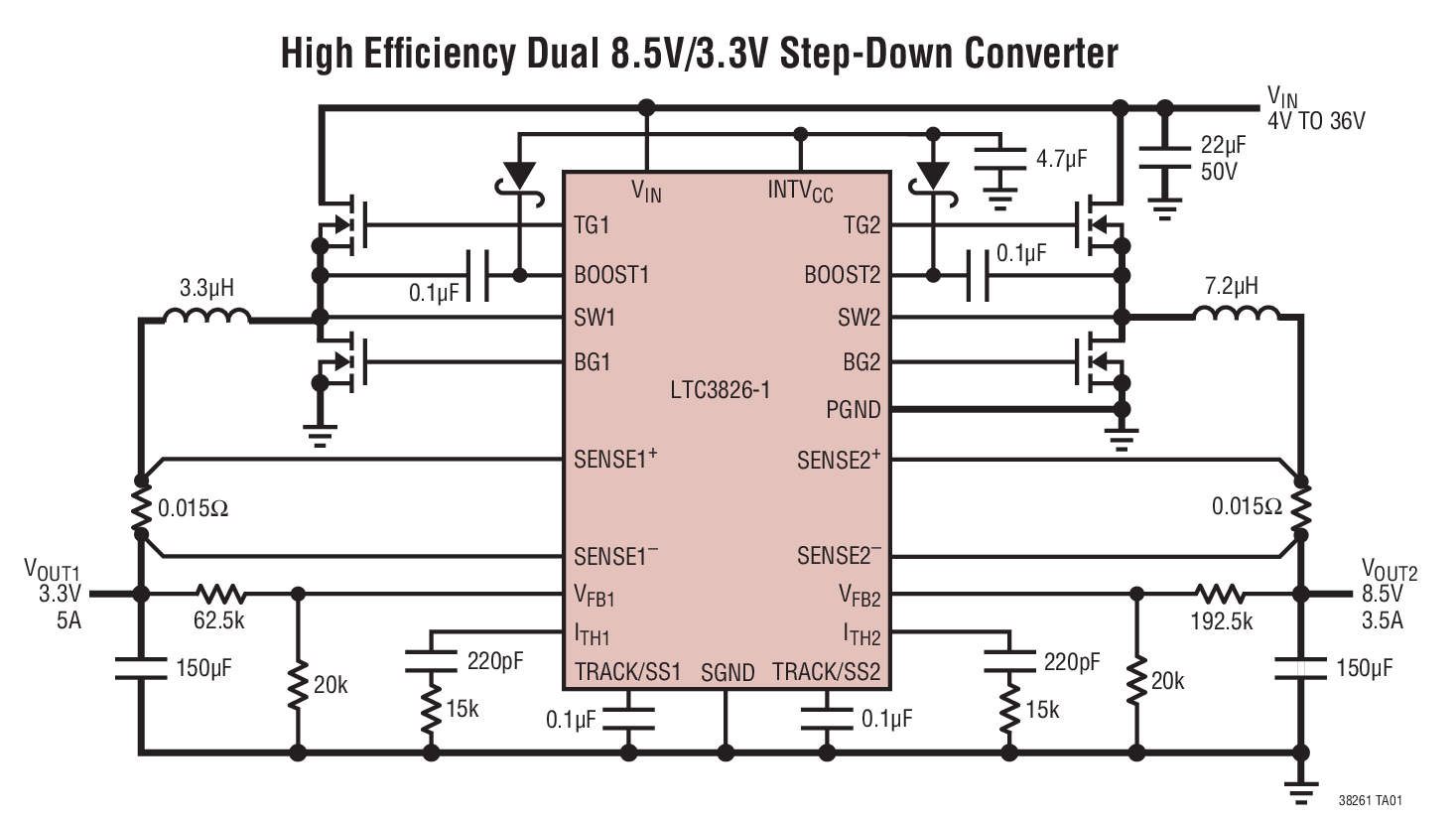

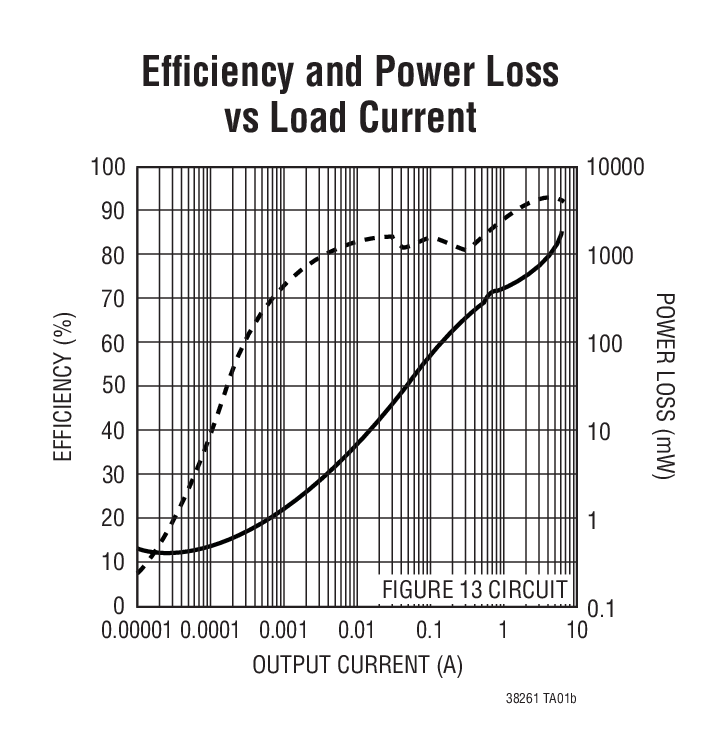

製品概要
LTC3826-1は、すべてNチャネルの同期整流式パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大650kHzまでのフェーズロック可能な周波数が可能です。2つのコントローラを位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。
無負荷時の消費電流が30μAなので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3826-1は高精度0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。4V～36Vという広い入力電源範囲により、あらゆる種類のバッテリに対応します。
各コントローラは個別のTRACK/SSピンを備え、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFETの熱損失を制限します。
PLLIN/MODEピンにより、軽負荷時にBurst Mode動作、パルススキップ･モード、連続インダクタ電流モードのいずれかを選択します。追加機能を備えたリードなしパッケージ･バージョン（5mm×5mm QFN）については、LTC3826のデータシートを参照してください。
| PGOOD |
PolyPhase | Defeatable Current Foldback | Package | |
| LTC3826 | 2 | Yes | Yes | QFN-32 |
| LTC3826-1 | 1 | No | No | SSOP-28 |
アプリケーション
- 車載システム
- バッテリ駆動デジタル機器
- 配電DCシステム
