LTC3822-1

No RSENSE, 低入力電圧、同期整流式降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.13
機能
  • デュアルNチャネルMOSFET同期ドライブ
  • 電流センス抵抗が不要
  • 3.3V入力電圧のアプリケーションとリチウムイオン・アプリケーションに最適化
  • 固定周波数電流モード動作により、優れた入力および負荷過渡応答を実現
  • ±1%精度の0.6Vリファレンス
  • 低損失動作:99%デューティサイクル
  • フェーズロックまたは調整可能な周波数:250kHz~750kHz
  • ソフトスタート回路を内蔵
  • トラッキングおよび調整可能なソフトスタート入力
  • 最大ピーク電流センス・スレッショルドを選択可能
  • 軽負荷時にBurst Mode®動作/強制連続動作/パルススキップ動作を選択可能
  • デジタルRUN制御ピン
  • 出力過電圧保護
  • マイクロパワー・シャットダウン:IQ=7.5μA
  • 熱特性が改善された小型12ピン(3mm×3mm)DFNまたは16ピン細型SSOPパッケージ
製品概要
show more Icon

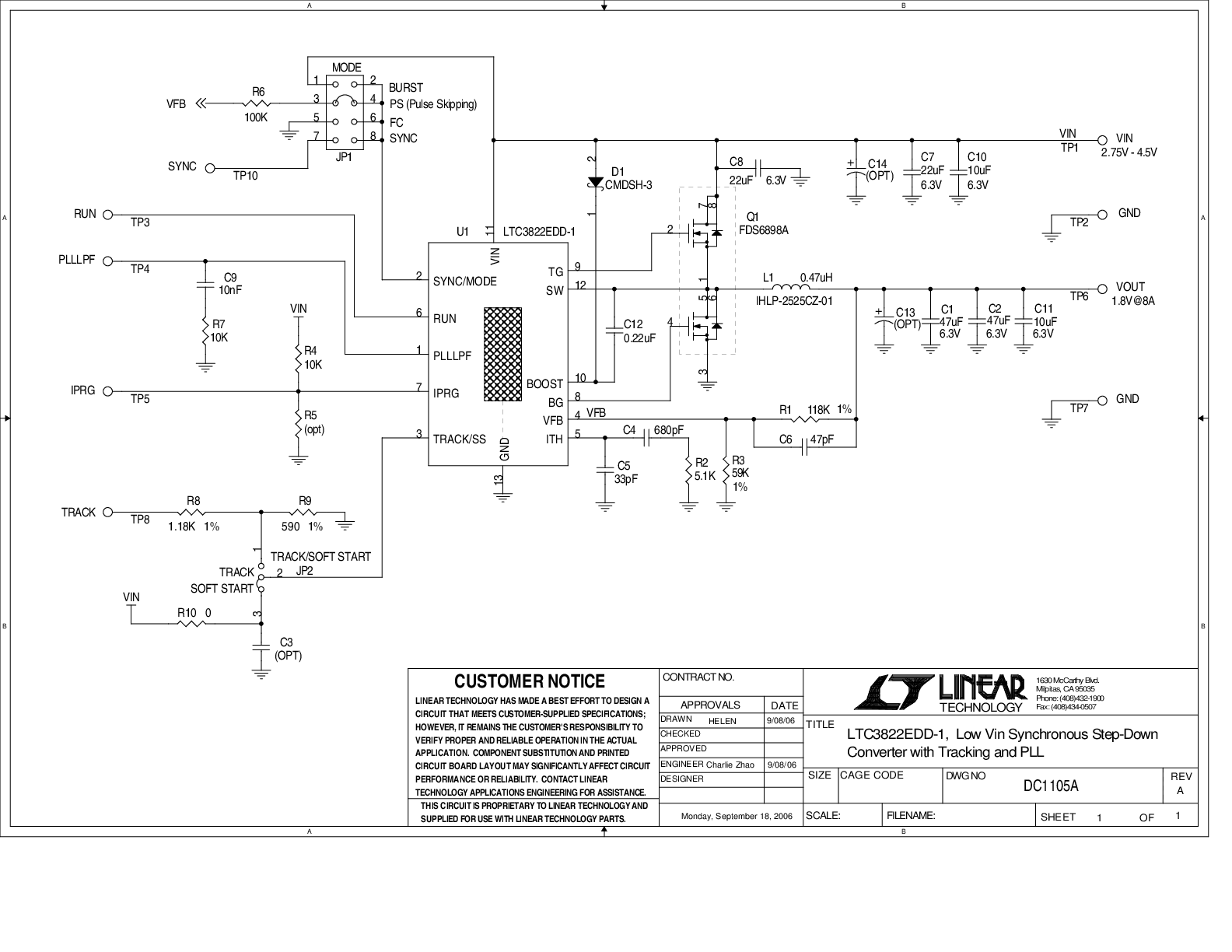

LTC3822-1は、外付け部品をほとんど使用せずに外付けNチャネル・パワーMOSFETをドライブする同期整流式降圧スイッチング・レギュレータ・コントローラです。MOSFET VDSセンス機能を備えた固定周波数電流モード・アーキテクチャにより、センス抵抗が不要で、効率が向上します。

Burst Mode動作は軽負荷時に高効率を達成します。最大99%のデューティサイクルにより、低損失動作を行い、バッテリ駆動システムの動作時間を延ばします。

動作周波数は最大750kHzまでプログラム可能なので、小型の表面実装インダクタやコンデンサを使用可能です。また、ノイズに敏感なアプリケーションに対応するために、動作周波数を250kHz~850kHzの外部クロックに同期させることができます。

LTC3822-1は熱特性が改善された実装面積の小さい12ピンDFNパッケージまたは16ピン細型SSOPパッケージで供給されます。

Features
LTC3822 Internal soft-start, 34µA in sleep mode
LTC3822-1 External soft start, selectable pulse skip/Burst Mode operation, power good (SSOP-16 package only), 105µA in sleep mode

アプリケーション

  • 1セル・リチウムイオン・バッテリ駆動システム
  • 3.3VIN システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3822EDD-1#PBF
  • HTML
  • HTML
LTC3822EDD-1#TRPBF
  • HTML
  • HTML
LTC3822EGN-1#PBF
  • HTML
  • HTML
LTC3822EGN-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3822EGN-1#PBF

製造中

LTC3822EGN-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3822EGN-1#PBF

製造中

LTC3822EGN-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
