製品概要
機能と利点
- 7ビット IMVP-6/IMVP-6.5 VIDコードと機能をサポート
- 広い入力電圧範囲：オプションのライン・フィードフォワード補償付きで4.5V～36Vで動作
- tON(MIN) < 35ns、非常に低いデューティサイクルが可能
- 温度補償付きインダクタDCRまたはセンス抵抗による出力電流モニタ
- プログラム可能なアクティブ電圧ポジショニング付きの、出力電圧の差動リモートセンス
- フェーズロック可能な固定周波数：150kHz～550kHz
- プログラム可能なUVLO、プリセットされた起動時の出力電圧
- スリープ状態からの速いスルーレートでの復帰をプログラム可能
- 単一電源動作のための内部LDO
- 過電圧および過電流保護
- PWRGDとVRTT# サーマル・スロットリングのフラグ
- スリープ時や軽負荷での電力の最適化

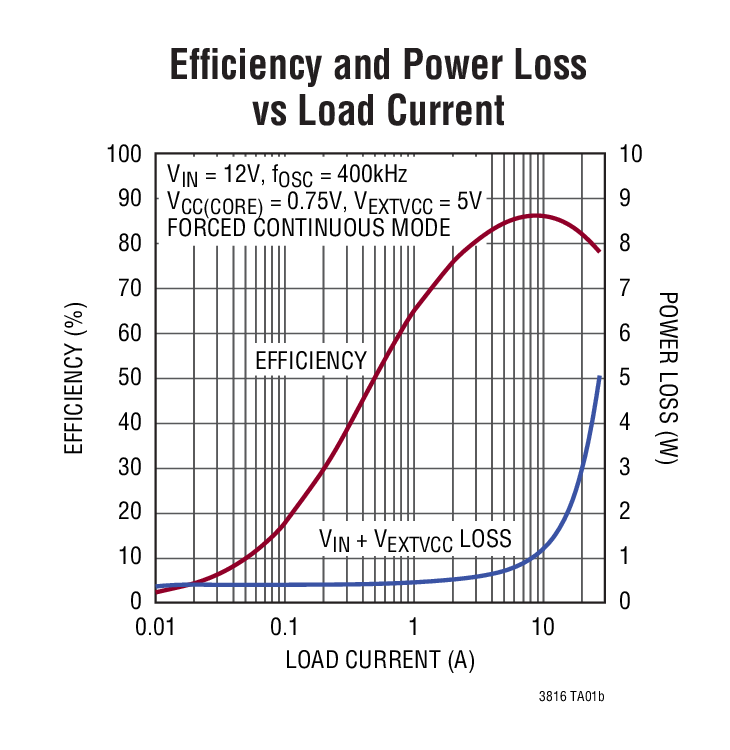

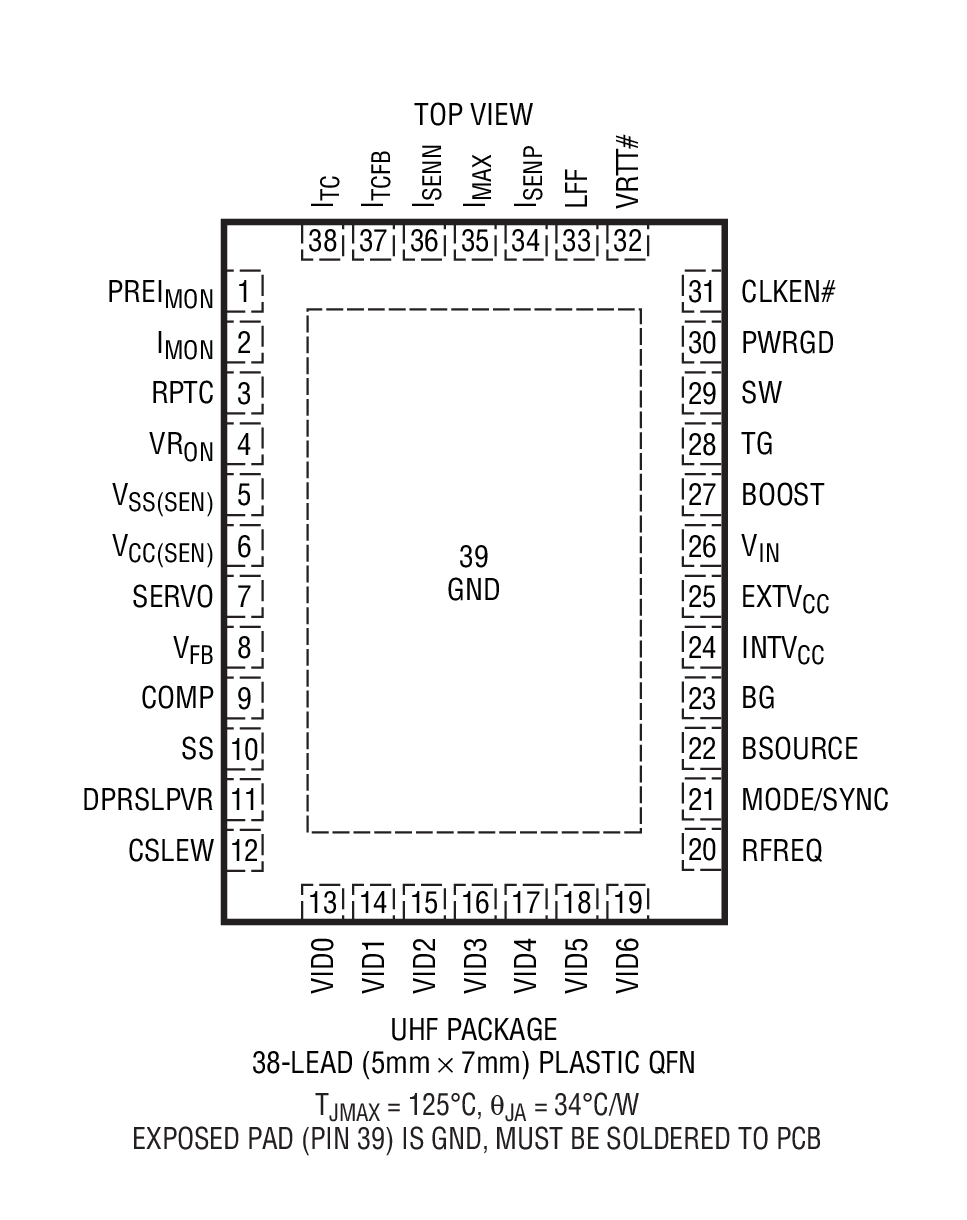

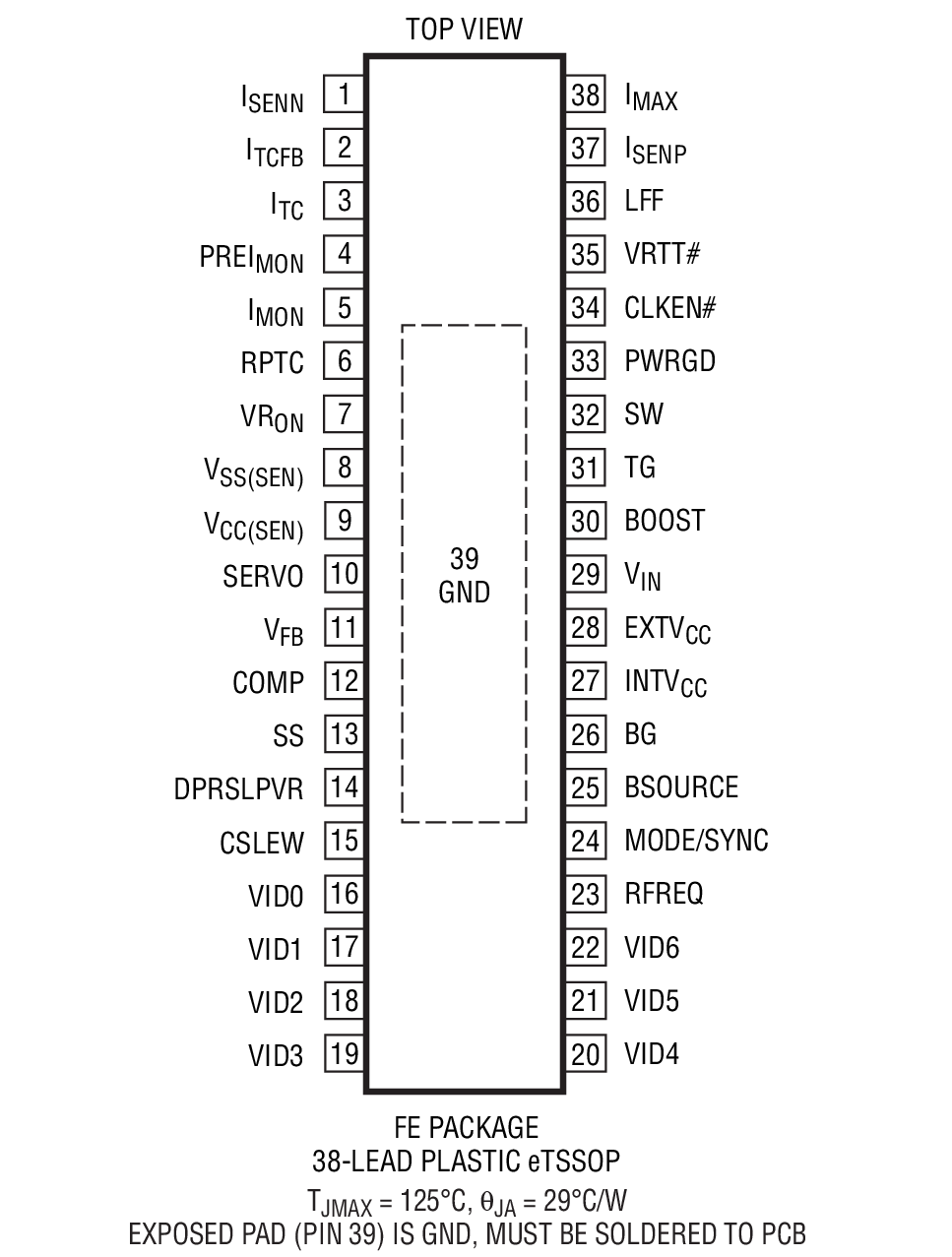

- 熱特性が改善された38ピンeTSSOPおよび5mm × 7mm QFN パッケージ
製品概要

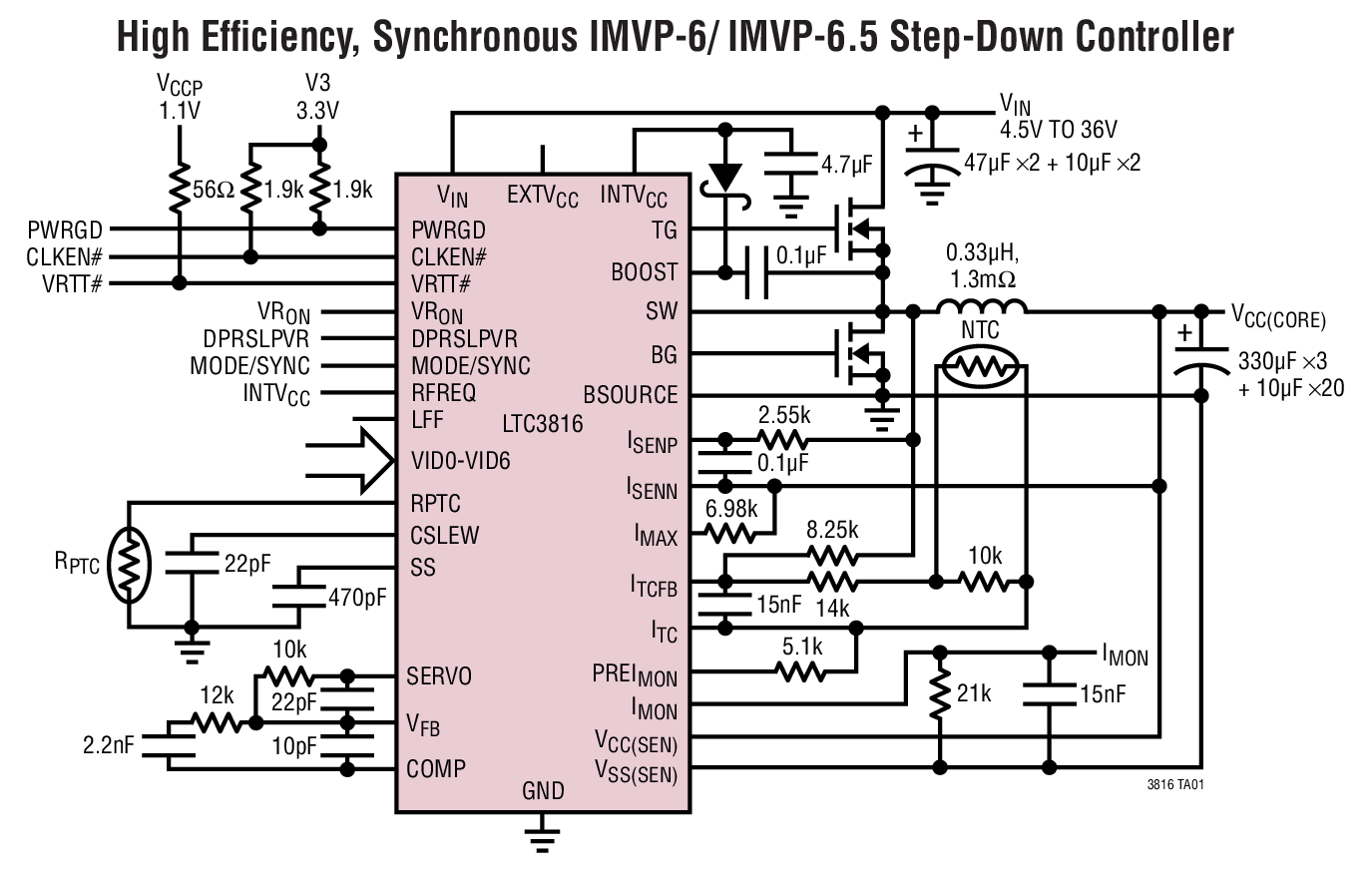

LTC3816は、固定周波数電圧モード・アーキテクチャでNチャネル・パワーMOSFETをドライブする、シングルフェーズ同期整流式降圧DC/DCスイッチング・レギュレータ・コントローラです。リーディングエッジ変調方式を採用しているので、極めて低い出力電圧が可能で、フェーズロック可能な最大550kHzのスイッチング周波数で動作します。出力電圧は7ビットVIDコードを使用して設定されます。
LTC3816はプリセットされた起動電圧（VBOOT）への起動、プログラム可能なアクティブ電圧ポジショニング付きの出力電圧の差動リモートセンス、IMONによる出力電流の通知、スリープ状態での電力の最適化、スリープ状態からの速いもしくは遅いスルーレートでの復帰など、IMVP-6/IMVP-6.5のすべての要件を満たす機能を搭載しています。
フォールト保護機能には、入力低電圧ロックアウト、サイクルごとの電流制限、出力過電圧保護、PWRGDフラグ、過温度フラグなどがあります。
アプリケーション
- 組込みコンピュータ
- モバイル・コンピュータ、インターネット機器
- ナビゲーション・ディスプレイ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018
-

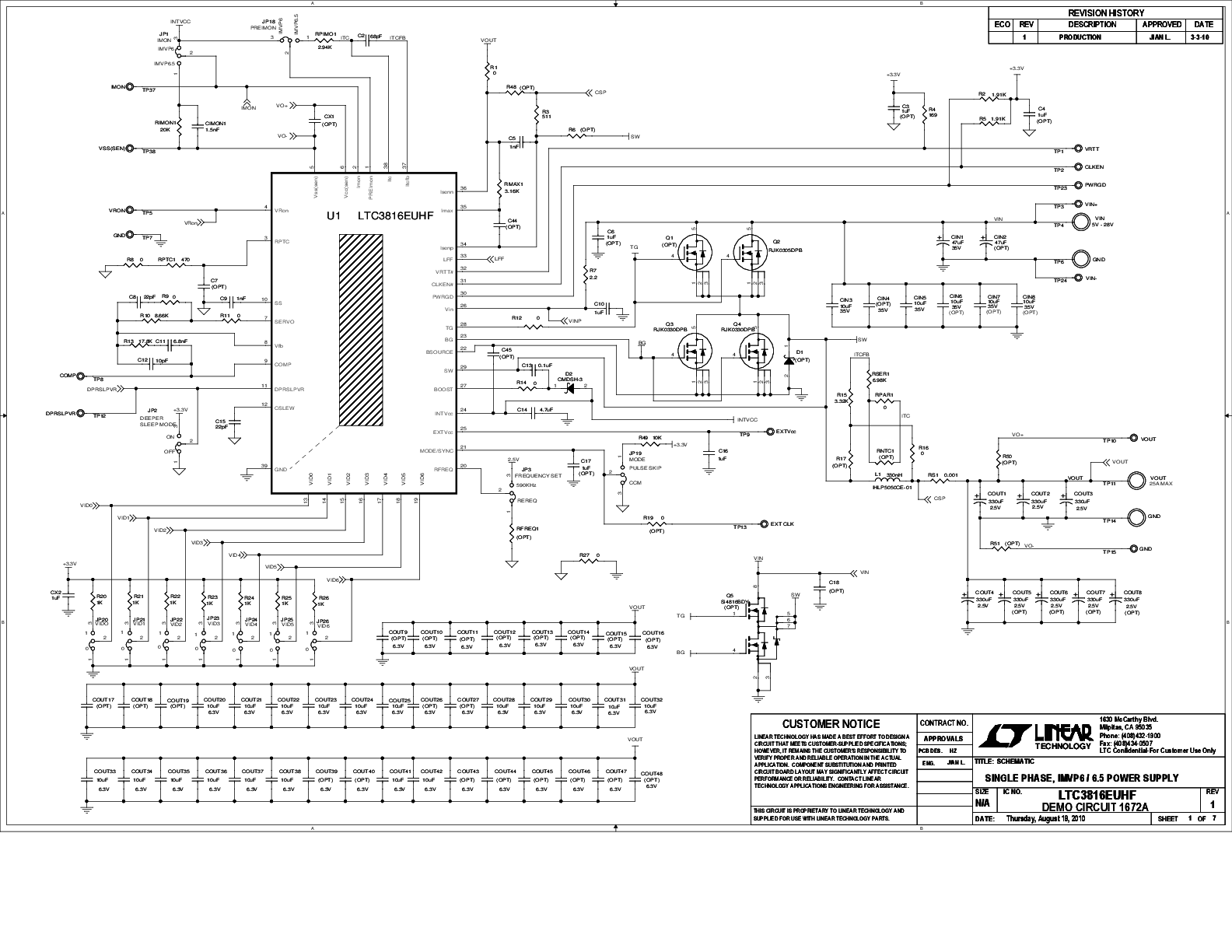

DC1672A - Demo Manual11/24/2010
-
