特長
- True Color PWM™により3000:1の調光比で一定の色を実現
- ハイパワーLEDのPWM調光コントロール用の完全に一体化した負荷FETドライバ
- アナログ入力から100:1の調光
- 広いFB電圧範囲：0V～1.23V
- 定電流または定電圧のレギュレーション
- 低いシャットダウン電流：IQ = 20µA
- 1%精度の1.23V内部電圧リファレンス
- 100mVのヒステリシスをもった2%精度のRUNピン・スレッショルド
- 1個の外付け抵抗でプログラム可能な動作周波数（20kHz～1MHz）
- 最高1.3fOSCの外部クロックに同期可能
- 7V低ドロップアウト電圧レギュレータを内蔵
- プログラム可能な出力過電圧保護
- プログラム可能なソフトスタート
- VDS < 36VではNo RSENSE™モードで使用可能
- 16ピンのDFNおよびTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3783は電流モードのLEDドライバであり、昇圧、フライバックおよびSEPICコントローラでもあり、Nチャネル・パワーMOSFETとNチャネル負荷PWMスイッチの両方をドライブします。外部負荷スイッチを使うとき、PWMIN入力はPWMOUTをドライブするだけでなく、コントローラのGATEスイッチングと誤差アンプの動作もイネーブルしますので、コントローラはPWMINが“L”のあいだ負荷電流の情報を保存することができます。この機能（特許出願中）は、過渡過電圧や低電圧の問題なしに、きわめて高速の真のPWM負荷スイッチングを実行します。3000:1のLED調光比をデジタルで達成できますので、LEDの電流調光に通常付随する色シフトを避けられます。FBPピンにより、負荷電流のアナログ調光が可能なので、PWMだけの場合に比べ、実効調光比が100:1だけさらに増加します。
出力負荷電流をVINに戻す必要のあるアプリケーションでは、オプションの定電流/定電圧レギュレーションにより、出力（または入力）電流または出力電圧のどちらかをコントロールし、他方を制限します。ILIMにより10:1のアナログ調光比が与えられます。
低消費電力から中程度の消費電力のアプリケーションでは、No RSENSEモードによってパワーMOSFETのオン抵抗を利用することができるので電流センス抵抗が省かれ、最大限の効率が得られます。
デバイスの動作周波数は外付け抵抗を使って20kHz～1MHzの範囲で設定でき、SYNCピンを使えば外部クロックに同期させることもできます。
LTC3783は16ピンのDFNパッケージとTSSOPパッケージで供給されます。
アプリケーション
- 高電圧LEDアレイ
- テレコム用電源
- 42V自動車用システム
- 24V産業用制御機器
- IP 電話の電源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3783
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
2
デザイン・ノート
3
519.00K
ユーザ・ガイド
1
146.00K
信頼性データ
1
18.89 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3783EDHD#PBF |
16-Lead DFN (5mm x 4mm w/ EP)
|
|
|
| LTC3783EDHD#TRPBF |
16-Lead DFN (5mm x 4mm w/ EP)
|
|
|
| LTC3783EFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3783EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3783IDHD#PBF |
16-Lead DFN (5mm x 4mm w/ EP)
|
|
|
| LTC3783IDHD#TRPBF |
16-Lead DFN (5mm x 4mm w/ EP)
|
|
|
| LTC3783IFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3783IFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LTC3783EDHD#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783EDHD#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783IDHD#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783IDHD#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783IFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3783IFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3783EFE#PBF
製造中
LTC3783EFE#TRPBF
製造中
LTC3783IFE#PBF
製造中
LTC3783IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3783EFE#PBF
製造中
LTC3783EFE#TRPBF
製造中
LTC3783IFE#PBF
製造中
LTC3783IFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

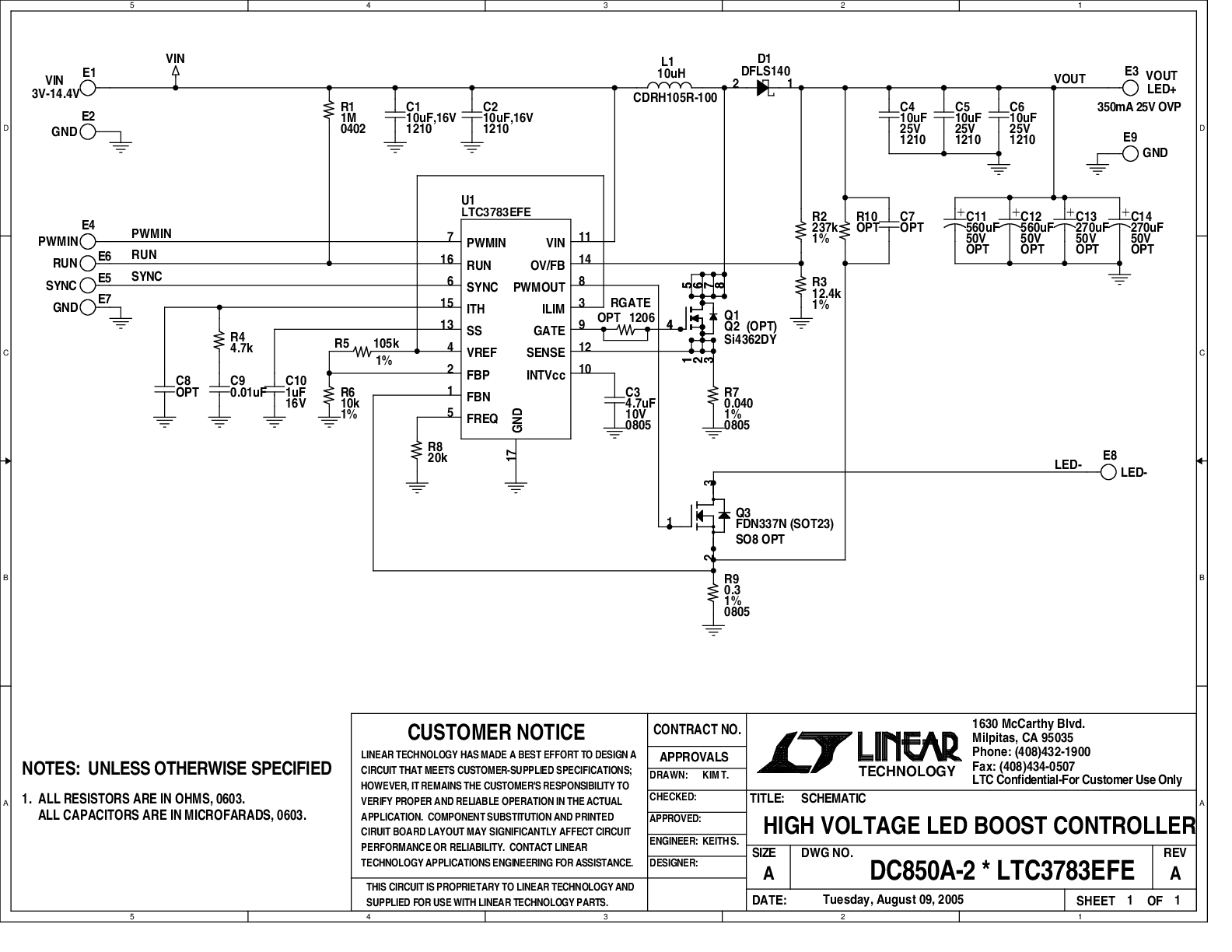

DC850A
LTC3783 Demo Board | Boost LED Driver Controller, 3V ≤ VIN ≤ 14.4V, VLED up to 25V @ 360mA
製品の詳細
Demonstration circuit 850A is a Boost LED Driver featuring the LTC3783 a boost/SEPIC/flyback LED driver controller. The demo board requires a 3V to 14.4V input and provides 360mA LED current at up to 25V. It incorporates an output overvoltage protection feature to limit output voltage to less than 27V if the LED string is inadvertently disconnected. The LT3783 features 1000:1 PWM dimming for brightness control and analog dimming control.
