特長
- 電流センス抵抗が不要
- 位相非同調コントローラにより、必要な入力容量を低減
- VOUT2 = 1/2 VREF
- 対称のソース/シンク出力電流が可能（VOUT2）
- スペクトル拡散動作（イネーブル時）
- 広いVIN範囲：2.75V～9.8V
- 固定周波数電流モード動作
- ±1.5%精度の0.6V電圧リファレンス（VOUT1）
- 低損失動作：100%デューティ・サイクル
- 真のPLLにより、周波数のロックまたは調整が可能
- ソフトスタート回路を内蔵
- パワーグッド出力電圧モニタ
- 出力過電圧保護
- マイクロパワー・シャットダウン：IQ = 9μA
- 高さの低い小型の（4mm×4mm）QFNパッケージと細型SSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3776は、DDR/QDRメモリ終端アプリケーション向けの2フェーズ、デュアル出力、同期整流式降圧スイッチング・レギュレータ・コントローラです。第2のコントローラは出力電圧を1/2VREFに安定化し、対称のソース/シンク出力電流を供給できます。
NO RSENSE固定周波数電流モード・アーキテクチャにより､センス抵抗が不要で、効率が向上します。2つのコントローラを位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。
スイッチング周波数を最大750kHzまでプログラム可能なので、小型の表面実装インダクタやコンデンサを使用可能です。また、スイッチング周波数を250kHz～850kHzの範囲で外部同期させたり、スペクトル拡散動作用にイネーブルすることができるので、ノイズに敏感なアプリケーションに適しています。強制連続動作によってノイズやRF干渉を低減します。VOUT1用のソフトスタート機能は内蔵されていますが、外付けコンデンサを使用して拡張できます。
LTC3776は、熱特性が改善された小型の（4mm×4mm）QFNパッケージまたは24ピン細型SSOPパッケージで供給されます。
アプリケーション
- DDR、DDR IIおよびQDRメモリ
- SSTL、HSTL 終端電源
- サーバ、RAIDシステム
- DC配電システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3776
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
66.89 K
ユーザ・ガイド
1
1.00M
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3776EGN#PBF |
24-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3776EGN#TRPBF |
24-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3776EUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3776EUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC3776EGN#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3776EGN#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3776EUF#PBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3776EUF#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3776EGN#PBF
製造中
LTC3776EGN#TRPBF
製造中
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3776EUF#PBF
製造中
LTC3776EUF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3776EGN#PBF
製造中
LTC3776EGN#TRPBF
製造中
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3776EUF#PBF
製造中
LTC3776EUF#TRPBF
製造中
評価用キット 1
DC829A

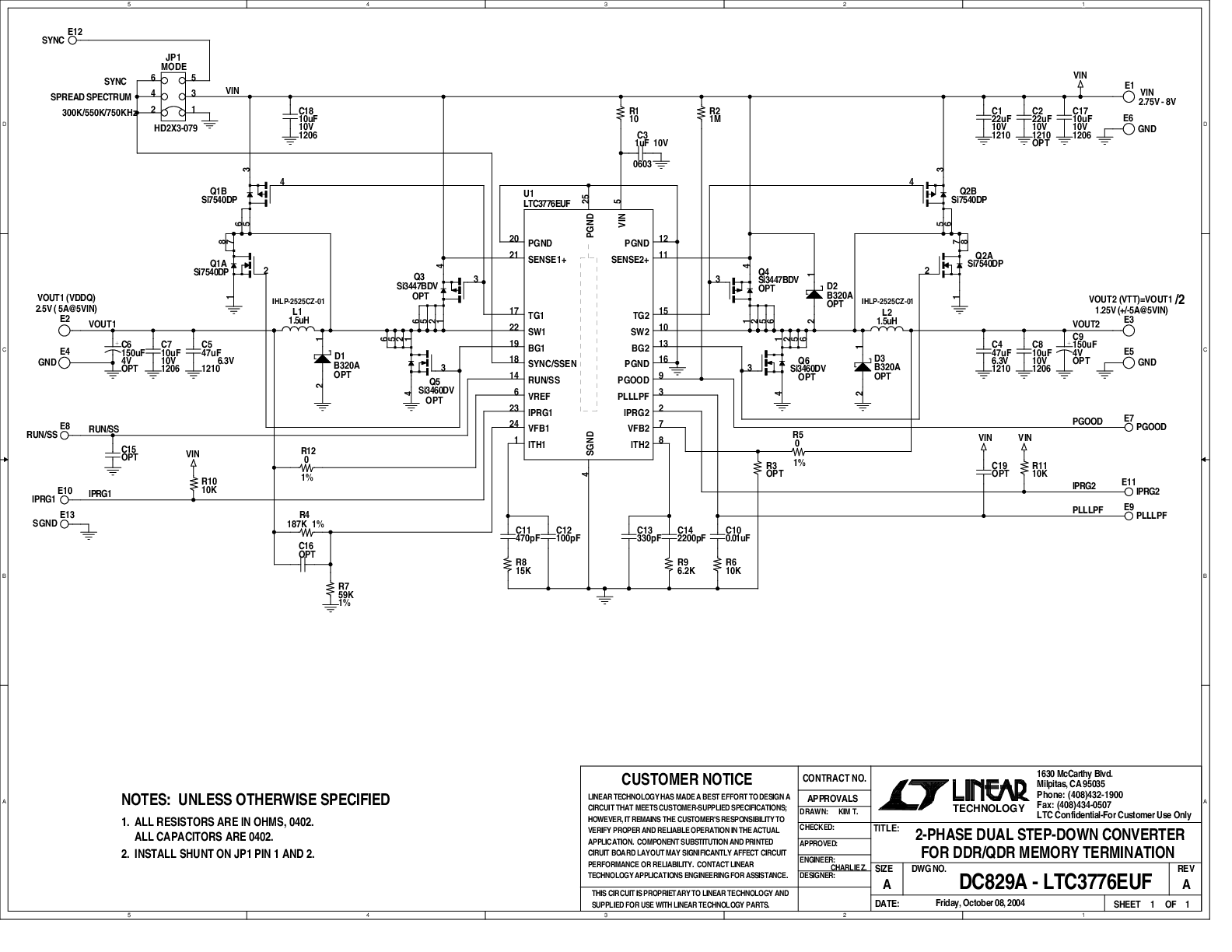

LTC3776EUF | 2-Phase Dual Step-Down Converter For DDR/QDR Memory Termination, VIN = 2.75V to 8V, VOUT1 = 2.5V (5A @ 5VIN), VOUT2 = 1.25V (±5A @ 5VIN)
