LTC3775: 高周波数同期整流式降圧電圧モードDC/DCコントローラ データシート (Rev. )12/15/2010PDF3M
製品概要
機能と利点
- 広いVIN範囲：4.5V～38V
- ライン・フィードフォワード補償
- 短い最小オン時間：tON(MIN) < 30ns
- 強力なMOSFETドライバを内蔵
- リーディングエッジ変調電圧モード制御
- 全温度範囲で±0.75%の0.6Vリファレンス電圧精度
- VOUT範囲：0.6V～0.8VIN
- サイクルごとのピーク電流制限をプログラム可能
- センス抵抗またはRDS(ON) による電流検出
- プログラム可能なソフトスタート
- 同期可能な固定周波数：250kHz～1MHz
- パルススキップ動作モードまたは強制連続動作モードを選択可能
- 低シャットダウン電流：14μA（標準）

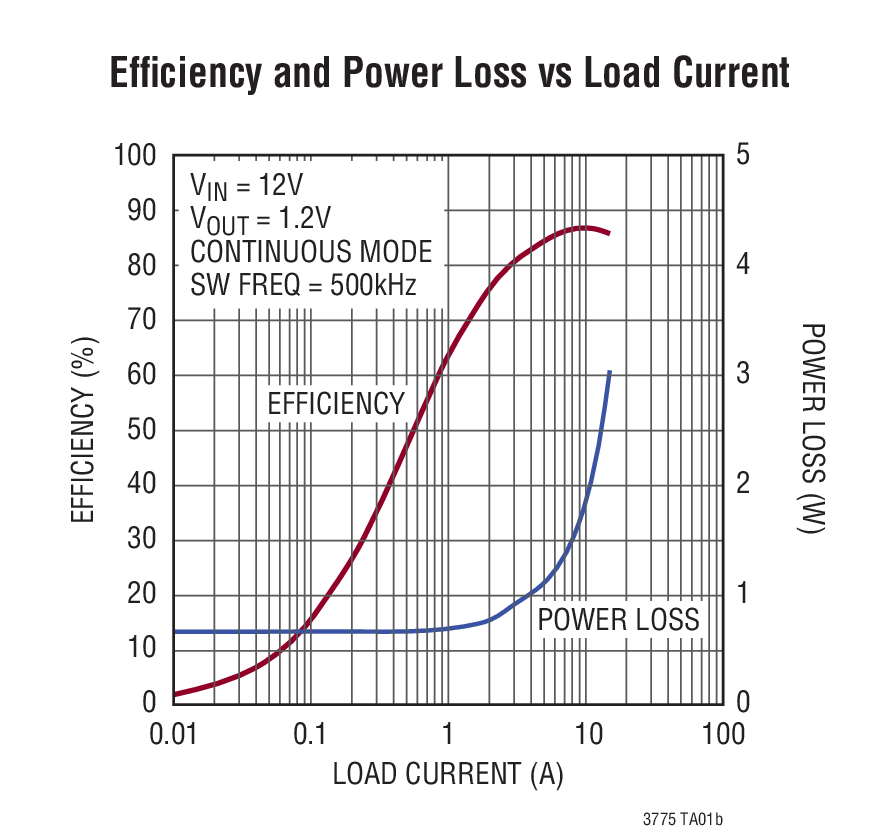

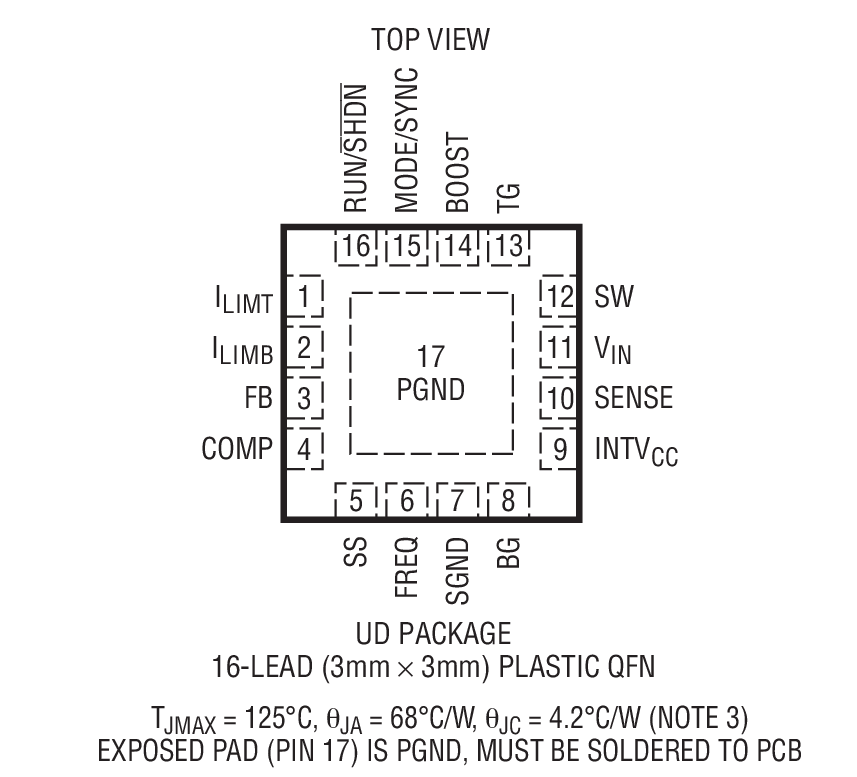

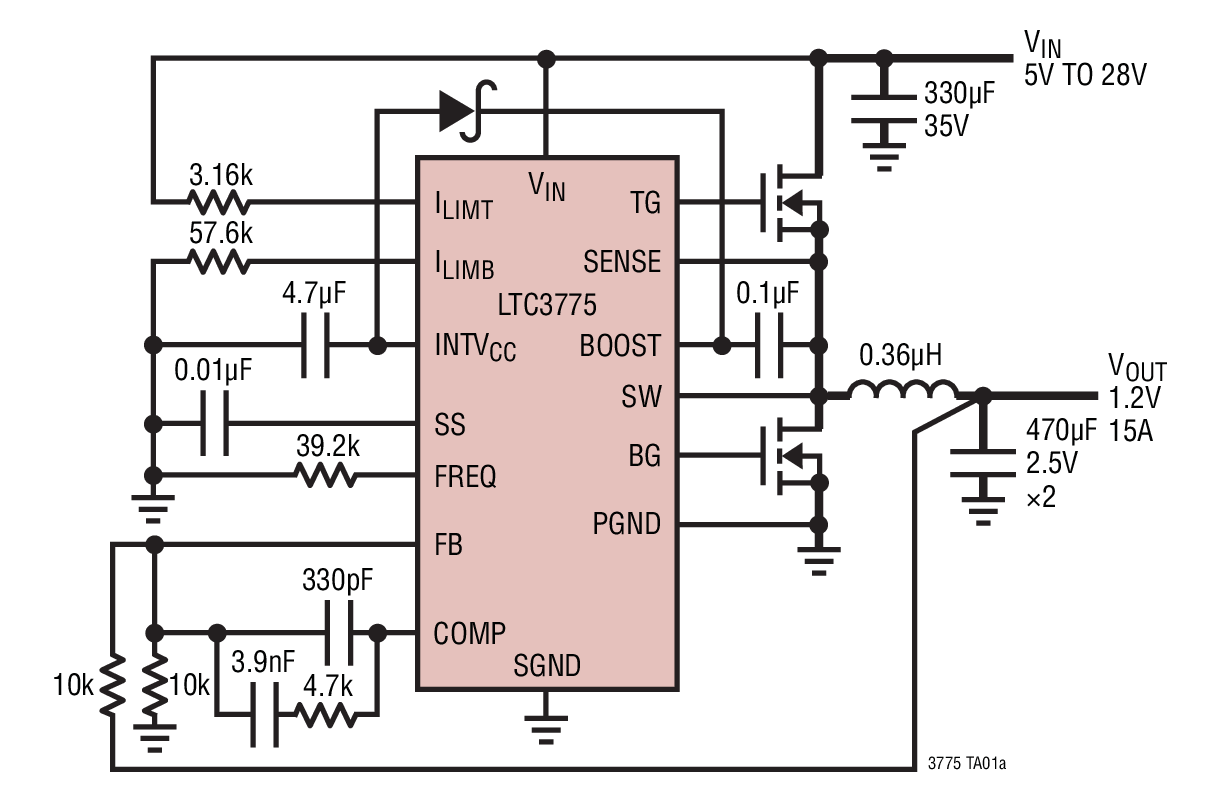

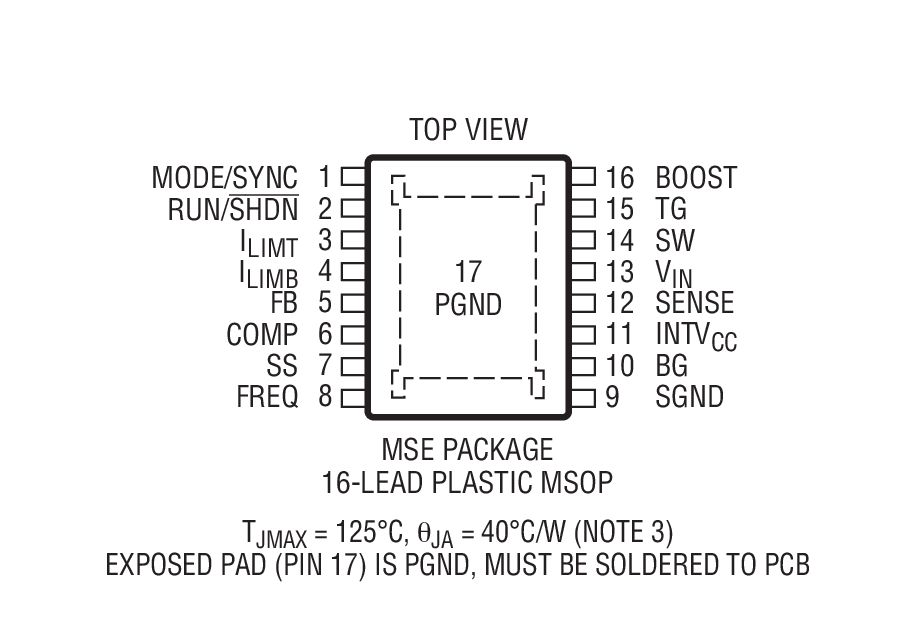

- 熱特性が改善された16ピンMSOPおよび3mm × 3mm QFN パッケージ
製品概要
LTC3775 は、4.5V～38Vの入力電源電圧ですべてNチャネルのパワーMOSFET段をドライブする、高効率同期整流式降圧スイッチングDC/DCコントローラです。特許取得済みのライン・フィードフォワード補償回路と高帯域幅エラーアンプにより、非常に高速な入力および負荷過渡応答を実現します。
最小オン時間が30nsと短いので、高い降圧比を達成でき、極めて低いデューティサイクルが可能です。MOSFETのRDS(ON)による電流検出により、効率が最大になります。また、代わりにセンス抵抗を使用して、さらに高い電流制限精度を達成することが可能です。トップおよびボトムMOSFETの両端の電圧を連続的にモニタすることにより、外付け抵抗で設定可能なインダクタ電流をサイクルごとに制御できます。
ソフトスタート機能により、起動時のデューティサイクルを制御し、出力電圧をスムーズにランプアップします。動作周波数は250kHz～1MHzの範囲でユーザ設定可能で、外部クロックに同期することも可能です。
アプリケーション
- 車載システム
- テレコムおよび産業用電源
- ポイントオブロード・アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R526 Reliability Data3/26/2018PDF365 K
-

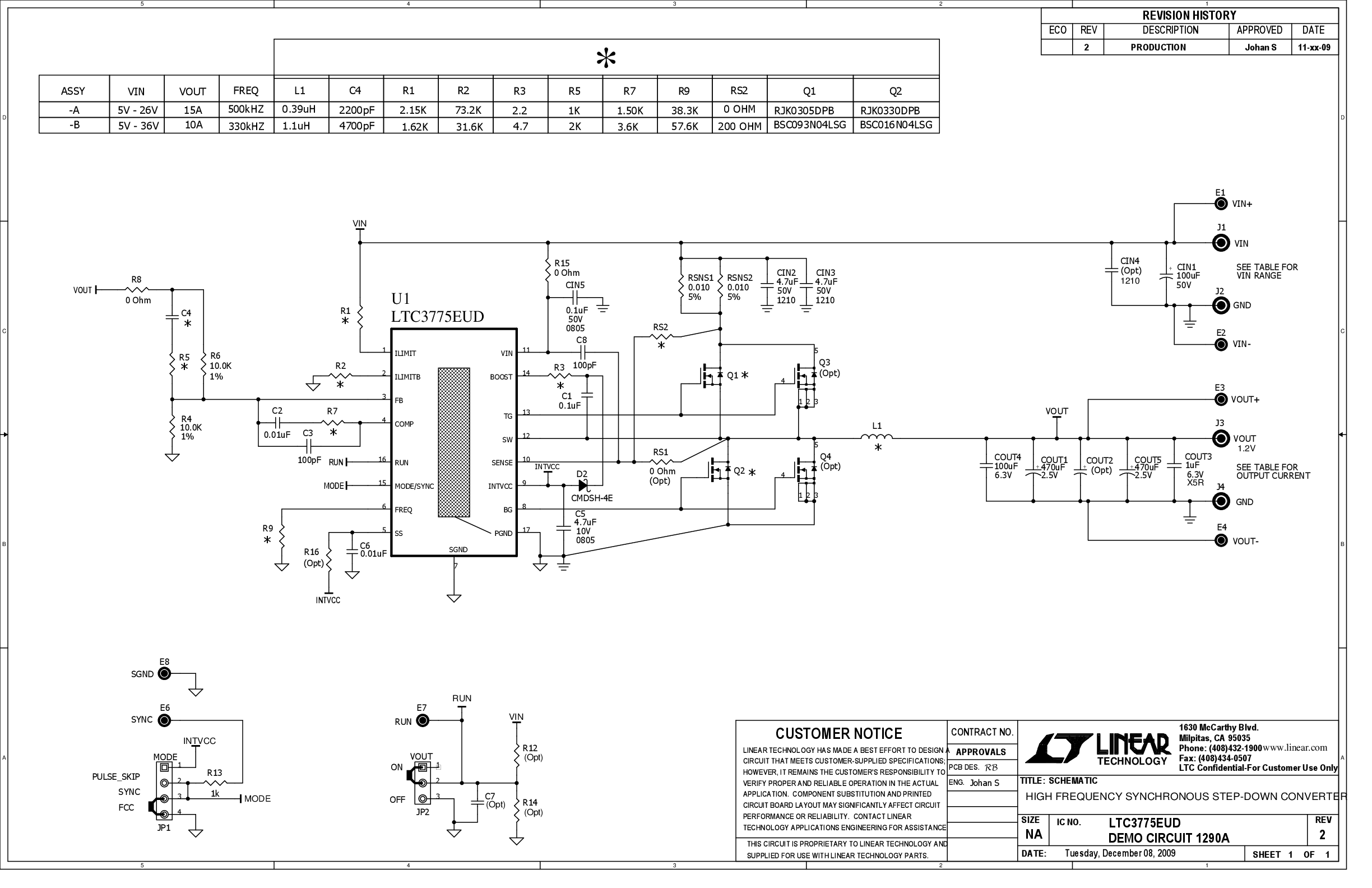

DC1290A - Demo Manual1/15/2010PDF890K
-
