LTC3765

アクティブ・クランプ・フォワード・コントローラおよびゲート・ドライバ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.08
特長
  • セルフスタート2次側制御をサポート
  • Direct Flux Limitにより、飽和させないことを保証
  • 遅延調整を使用したアクティブ・クランプ・ドライブ
  • 内蔵のブリッジ整流器により、別個のゲート駆動バイアス電源が不要
  • 広い入力電源電圧範囲:8V以上(外付け部品によってのみ制限される)
  • 高速起動用リニア・レギュレータ・コントローラ
  • 高速ゲート・ドライバ
  • ヒステリシスを調整可能な高精度UVLO
  • 過電流保護
  • 過熱保護
  • 調整可能な起動周波数およびソフトスタート

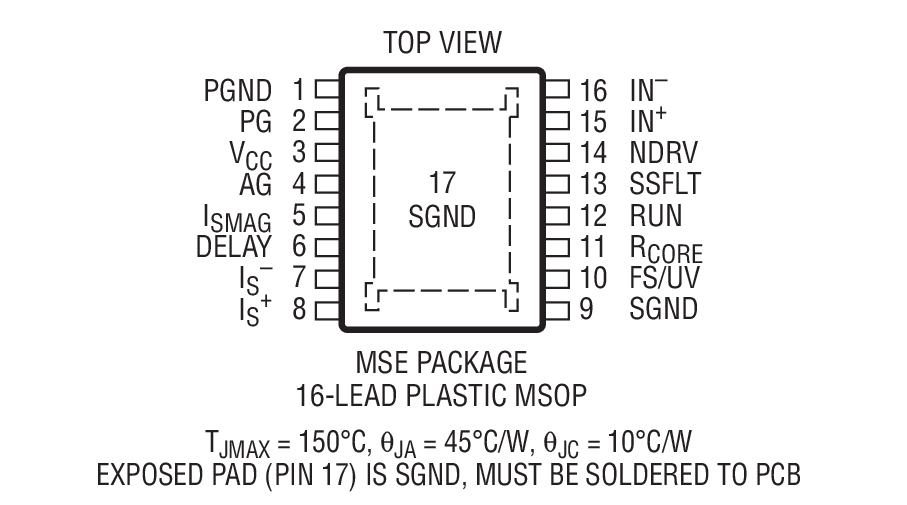

  • 小型16ピンMSOPパッケージ
製品概要
show more Icon

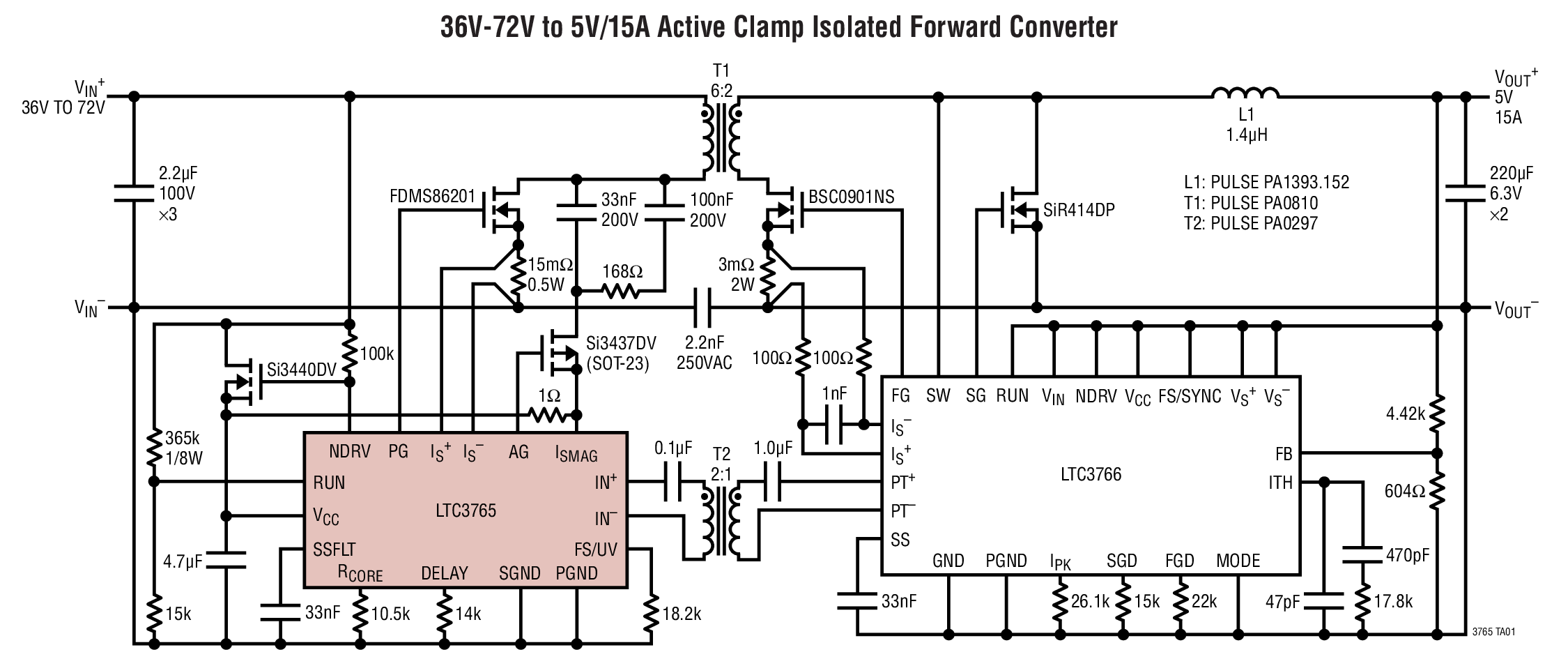

LTC3765は、セルフスタート2次側制御フォワード・コンバータに使用する起動コントローラおよびゲート・ドライバです。2次側同期整流式フォワード・コントローラLTC3766と組み合わせると、最小限のディスクリート部品で完全な絶縁型電源を構成できます。独自の方式を採用し、小型パルス・トランスを介してゲート駆動信号とバイアス電力を絶縁障壁を越えて多重化します。LTC3765は、このパルス・トランスからゲート駆動バイアス電力を引き出すブリッジ整流器を内蔵しているので、別個のバイアス電源が不要になります。高精度の低電圧ロックアウト回路とリニア・レギュレータ・コントローラにより、高速で十分に制御された起動が保証されます。

LTC3765は、外付けPMOSをドライブするためのアクティブ・クランプ出力の他に、効率を最適化する調整可能な遅延回路を備えています。アクティブ・クランプ・アーキテクチャにより、メイン・パワー・スイッチの電圧ストレスが軽減され、可能な最大の効率が得られます。過電流保護回路とDirect Flux Limitにより、トランジェント応答特性を損なうことなく、トランスが飽和しないことが保証されます。


アプリケーション

  • 絶縁型バッテリ・チャージャ
  • 絶縁型48Vテレコム・システム
  • サーバおよび組込みコンピュータ
  • 車載機器および重機

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3765EMSE#PBF
  • HTML
  • HTML
LTC3765EMSE#TRPBF
  • HTML
  • HTML
LTC3765HMSE#PBF
  • HTML
  • HTML
LTC3765HMSE#TRPBF
  • HTML
  • HTML
LTC3765IMSE#PBF
  • HTML
  • HTML
LTC3765IMSE#TRPBF
  • HTML
  • HTML
LTC3765MPMSE#PBF
  • HTML
  • HTML
LTC3765MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3765EMSE#PBF

製造中

LTC3765EMSE#TRPBF

製造中

LTC3765HMSE#PBF

製造中

LTC3765HMSE#TRPBF

製造中

LTC3765IMSE#PBF

製造中

LTC3765IMSE#TRPBF

製造中

LTC3765MPMSE#PBF

製造中

LTC3765MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3765EMSE#PBF

製造中

LTC3765EMSE#TRPBF

製造中

LTC3765HMSE#PBF

製造中

LTC3765HMSE#TRPBF

製造中

LTC3765IMSE#PBF

製造中

LTC3765IMSE#TRPBF

製造中

LTC3765MPMSE#PBF

製造中

LTC3765MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3765EMSE#PBF

製造中

LTC3765EMSE#TRPBF

製造中

LTC3765HMSE#PBF

製造中

LTC3765HMSE#TRPBF

製造中

LTC3765IMSE#PBF

製造中

LTC3765IMSE#TRPBF

製造中

LTC3765MPMSE#PBF

製造中

LTC3765MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3765EMSE#PBF

製造中

LTC3765EMSE#TRPBF

製造中

LTC3765HMSE#PBF

製造中

LTC3765HMSE#TRPBF

製造中

LTC3765IMSE#PBF

製造中

LTC3765IMSE#TRPBF

製造中

LTC3765MPMSE#PBF

製造中

LTC3765MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 5

reference details image

DC2199B-C

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 56V @ 5.4A

zoom

DC2199B-C

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 56V @ 5.4A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 56V @ 5.4A

製品の詳細

Demonstration circuit 2199B-C is a 300W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766 chip-set. It produces a regulated 56V, 5.4A output from an input voltage range of 36V to 60V.



reference details image

DC2199A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

zoom

DC2199A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

製品の詳細

Demonstration circuit 2199A-B is a 360W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766 chip-set. It produces a regulated 24V, 15A output from an input voltage range of 36V to 60V.



reference details image

DC1739B-C

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 10A

zoom

DC1739B-C

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 10A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 10A

製品の詳細

Demonstration circuit 1739B-C is a 120W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766 chip set. This circuit demonstrates the high level of performance, efficiency, and small solution size attainable using this chipset in an active-clamp-reset forward converter power supply. It operates at 240kHz and produces a regulated 12V/10A output from an input voltage range of 9V to 36V. It has an eighth-brick footprint area.

reference details image

DC1739A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

zoom

DC1739A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

製品の詳細

Demonstration circuit 1739A-B is a 150W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766. This circuit demonstrates a high level of performance, efficiency, and small solution size attainable using these parts in an active-clamp-reset forward converter power supply. It operates at 240kHz and produces a regulated 12V, 12.5A output from an input voltage range of 18V to 72V, making it well suited for telecom, industrial, and other applications.

reference details image

DC2199A-A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

zoom

DC2199A-A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

製品の詳細

Demonstration circuit 2199A-A is a 360W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766. It produces a regulated 12V, 30A output from an input voltage range of 36V to 60V.



ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
