LTC3733

製造中

AMD CPU用3フェーズ降圧コントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • MOSFETドライバを搭載した3フェーズ・コントローラ
  • 電流モード制御による電流分担
  • 差動アンプがVOUTを高精度検知
  • ±5%精度の出力電流マッチングにより、優れた熱性能を達成し、インダクタとMOSFETのサイズを最適化
  • 入出力容量を低減
  • アクティブ電圧ポジショニングをサポート
  • VIDでプログラム可能な出力電圧：0.8V～1.55V（AMD Opteron™CPU）
  • 6フェーズ、90A～120A動作
  • 適応型ブランキング付きパワーグッド出力インジケータ
  • フェーズあたり210kHz～530kHzのPLL固定周波数
  • 同期可能（LTC3733-1）
  • PWM、ステージシェッディング、またはバーストモード動作
  • OPTI-LOOP®補償により、COUTを最小化
  • 調整可能なソフトスタート電流ランプ
  • 無効化オプション付きの短絡シャットダウン・タイマ
  • No_CPU検出

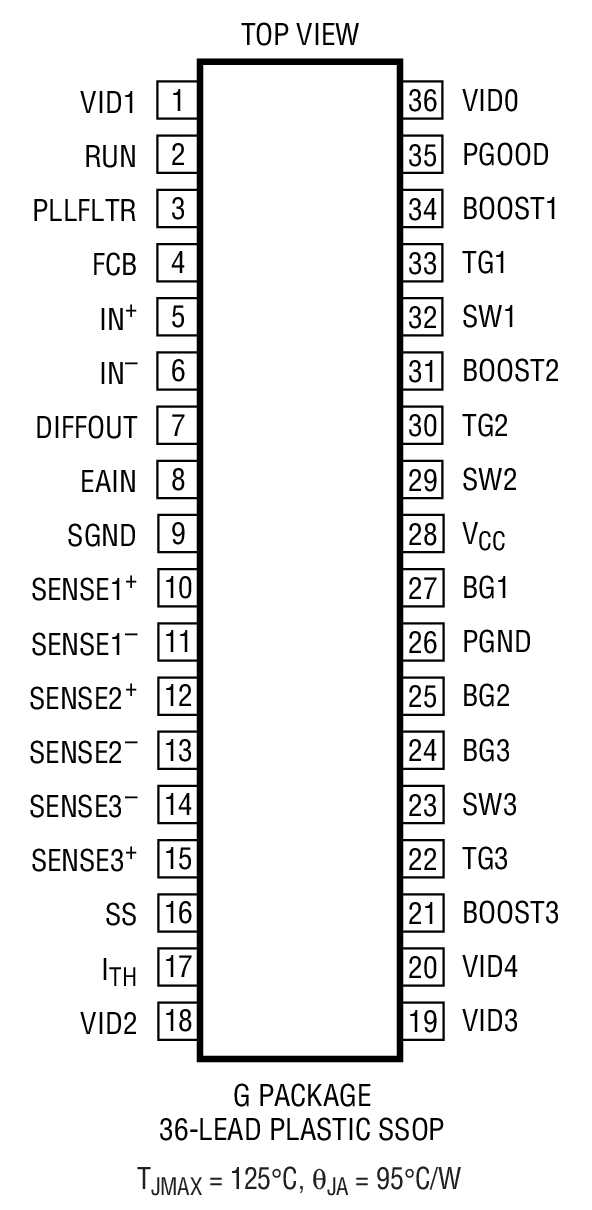

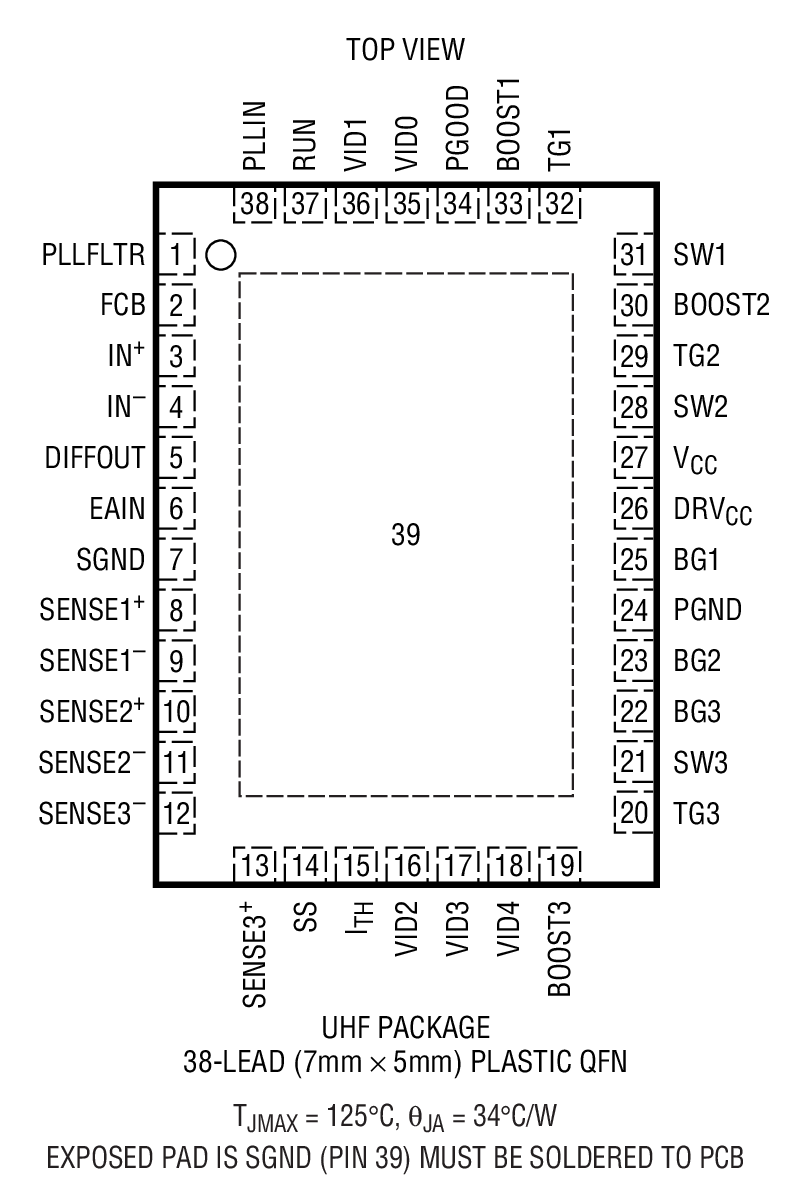

  • 36ピン0.209インチ SSOPおよび38ピン（5mm×7mm）QFN

LTC3733ファミリはフェーズロック可能な固定周波数アーキテクチャで外付け全Nチャネル・パワーMOSFET段をドライブする、PolyphaseⓇ同期整流式降圧スイッチング・レギュレータ・コントローラです。この3フェーズ・コントローラはフェーズあたり最大530kHzの周波数で出力段を120°位相をずらしてドライブすることによって、入力と出力両方のフィルタ・コンデンサのESRによって消費されるRMS電流を最小限に抑えます。 3フェーズ技法により、基本周波数を実効的に3倍し、過渡応答を改善すると同時に、効率に対して最適化された周波数で各位相を動作させることが可能で、熱設計を簡素化します。また、出力ステージシェッディングとバーストモードのいずれかを選択することにより、軽負荷時の効率を最適化できます。

差動アンプは、負荷ポイントの出力電圧のハイサイドとローサイドの両側に対して真のリモート・センスを行います。

ソフトスタートと無効化可能な時限短絡シャットダウンにより、MOSFETと負荷を保護します。また、フォールドバック電流回路によって、短絡時や過負荷時に外付けMOSFETを保護します。 すべてのVIDビットが”1”であることが検出されると、1μsのタイムアウト後にレギュレータがオフになります。


アプリケーション

  •  高性能ノートブック・コンピュータ
  •  サーバ、デスクトップ・コンピュータ、ワークステーション
LTC3733
AMD CPU用3フェーズ降圧コントローラ

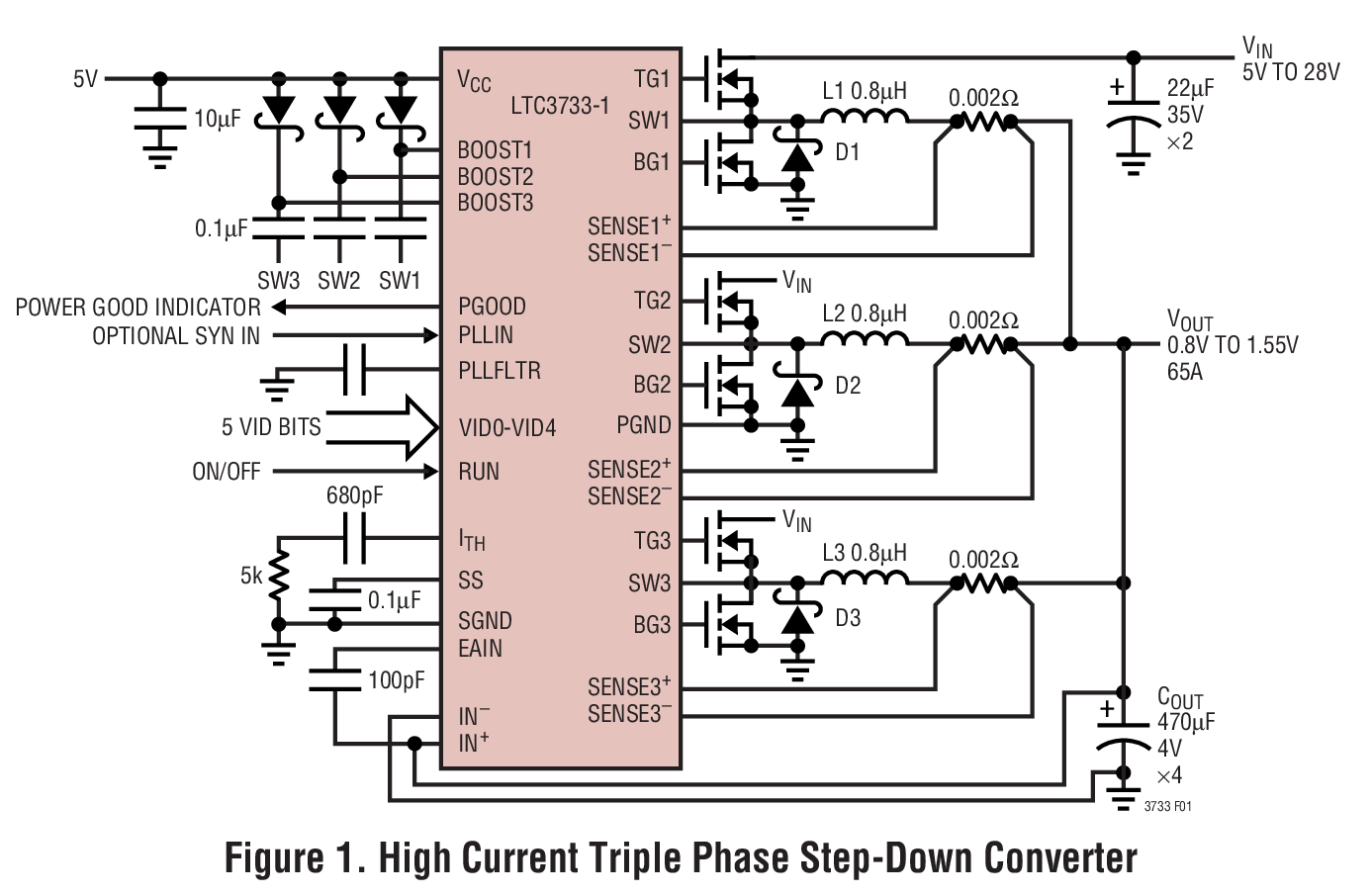

Figure 1. High Current Triple Phase Step-Down Converter Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3733
  • LTC3733-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC648A

LTC3733CG Demo Board | 3-Phase, AMD Hammer Processor Power Supply, VIN = 7V to 21V, VOUT = 0.8V to 1.55V @ 65A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 648 is a high current step-down PolyPhaseTM supply featuring the LTC3733 three-phase synchronous buck controller. It provides high performance power solutions for AMD OpteronTM and AthlonTM 64 processors. The switching frequency range of the LTC3733 is 210kHz to 530kHz. The input supply voltage range is 7V to 21V and the nominal VID programmable output voltage is 0.8V-1.55V. The demo board can supply 65A of output current.
DC648A
LTC3733CG Demo Board | 3-Phase, AMD Hammer Processor Power Supply, VIN = 7V to 21V, VOUT = 0.8V to 1.55V @ 65A

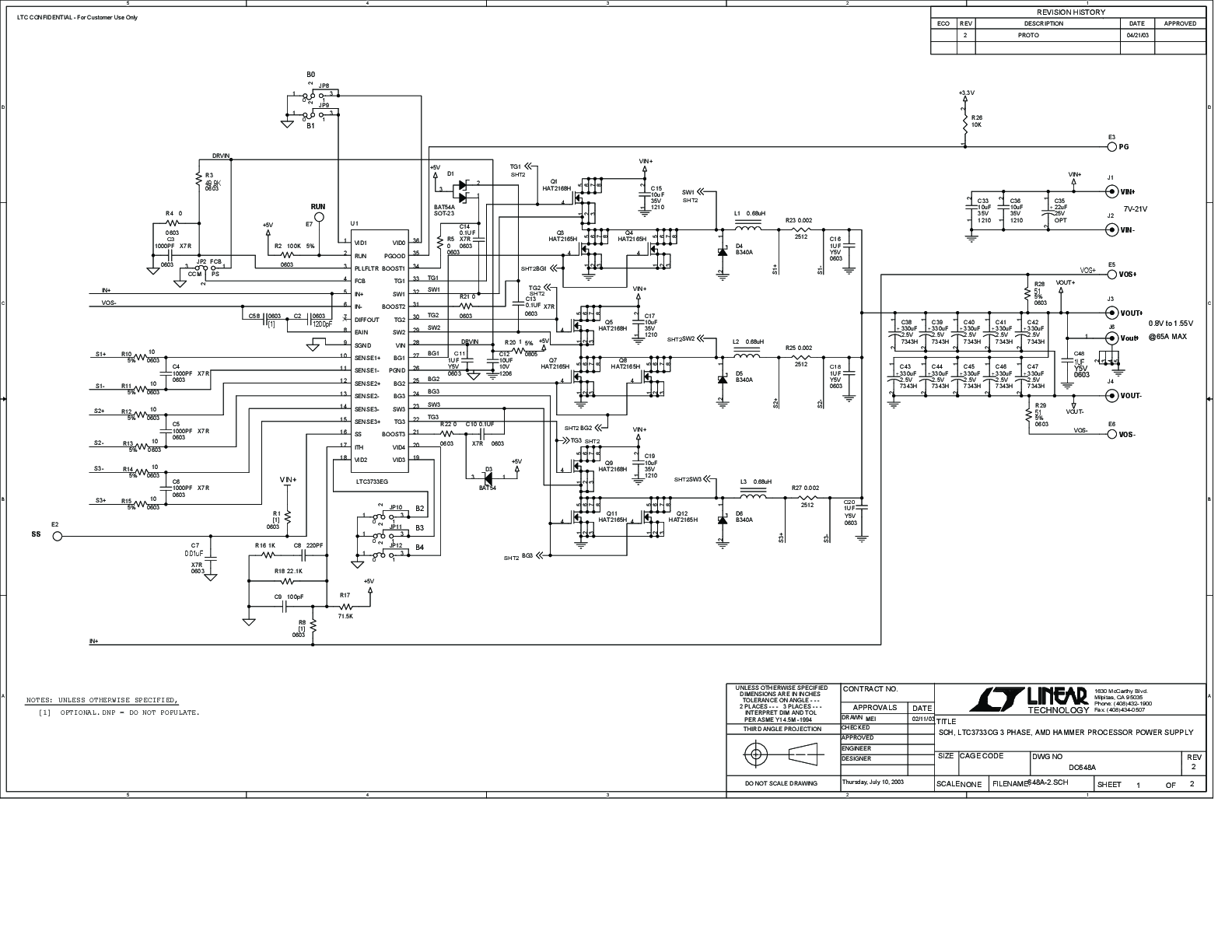

DC648A - Schematic
