特長
- ゼロ電圧スイッチング動作を適応型またはマニュアルで遅延制御
- 同期整流タイミングを調整可能なので、最大効率を達成
- 最大ZVS遅延を調整可能
- システム低電圧ロックアウトとヒステリシスを調整可能
- プログラム可能な立ち上がりエッジ・ブランキング
- 非常に低い起動電流と消費電流
- 電流モード（LTC3722-1）と電圧モード（LTC3722-2）動作
- プログラム可能なスロープ補償
- VCC UVLOと25mAシャントレギュレータ
- 50mAの出力ドライバ
- ソフトスタート、サイクル毎の電流制限、Hiccupモード短絡保護
- 5V/15mA低損失レギュレータ
- 24ピン表面実装GNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3722-1/LTC3722-2は、高効率のゼロ電圧スイッチ（ZVS）フルブリッジ・パワー・コンバータを実現するために必要なすべての制御および保護機能を提供する、位相シフトPWMコントローラです。適応型ZVS回路は、内部および外部部品の許容誤差に関係なく各MOSFETに対してターンオン信号を遅延させます。マニュアル遅延設定モードでは、スイッチ・ターンオン遅延の2次側制御または直接制御が可能です。
LTC3722-1/LTC3722-2は同期整流タイミングを調整できるので、効率を最適化できます。UVLOプログラム入力は正確なシステム・ターンオンおよびターンオフ電圧を供給します。LTC3722-1は、スロープ補償とリーディングエッジ・ブランキングをプログラム可能なピーク電流モード制御を特長としています。LTC3722-2は電圧モード制御を採用しています。
LTC3722-1/LTC3722-2は非常に少ない動作電流と起動電流を特長としています。どちらのデバイスもあらゆる保護機能を備えており、24ピン表面実装GNパッケージで供給されます。
アプリケーション
- テレコム、インフラストラクチャ電源システム
- 配電アーキテクチャ
- サーバ電源
4
10.00KB
LTspice
LTC4440/LTC3722-1 Demo Circuit - Synchronous Phase-Modulated Full-Bridge Converter (36-72V to 5V @ 20A)
10.00KB
LTspice
LTC4440 - Power Monitor, Control, and Protection, LTC3722 - Switching Regulators
9.87 KB
LTspice
LTC3722 - Switching Regulators, LTC4440 - Power Monitor, Control, and Protection
9.68 KB
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3722
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
21.02 K
ユーザ・ガイド
1
801.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC3722EGN-1#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722EGN-1#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722EGN-2#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722EGN-2#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722HGN-1#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722HGN-1#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722IGN-1#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722IGN-1#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722IGN-2#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3722IGN-2#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3722EGN-1#PBF
製造中
LTC3722EGN-1#TRPBF
製造中
LTC3722EGN-2#PBF
製造中
LTC3722EGN-2#TRPBF
製造中
LTC3722HGN-1#PBF
製造中
LTC3722HGN-1#TRPBF
製造中
LTC3722IGN-1#PBF
製造中
LTC3722IGN-1#TRPBF
製造中
LTC3722IGN-2#PBF
製造中
LTC3722IGN-2#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LTC3722EGN-1#PBF
製造中
LTC3722EGN-1#TRPBF
製造中
LTC3722EGN-2#PBF
製造中
LTC3722EGN-2#TRPBF
製造中
LTC3722HGN-1#PBF
製造中
LTC3722HGN-1#TRPBF
製造中
LTC3722IGN-1#PBF
製造中
LTC3722IGN-1#TRPBF
製造中
LTC3722IGN-2#PBF
製造中
LTC3722IGN-2#TRPBF
製造中
評価用キット 1

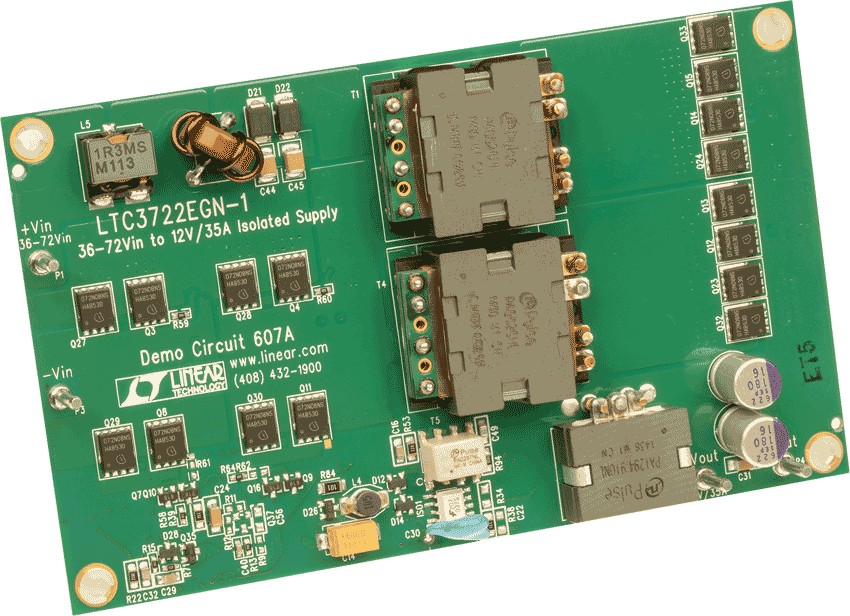

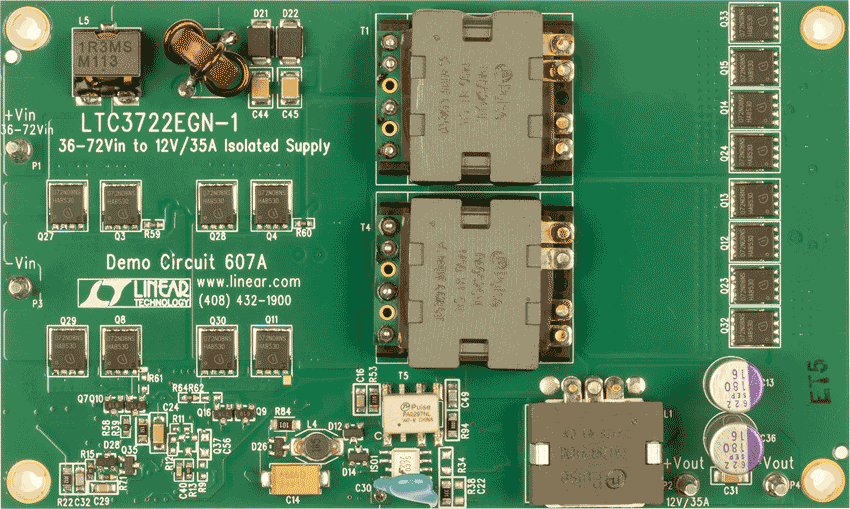

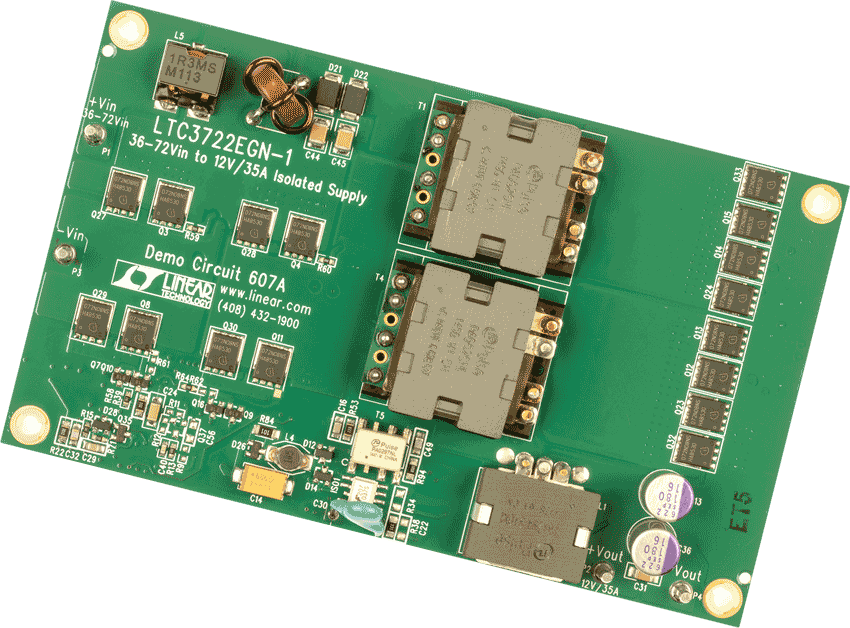

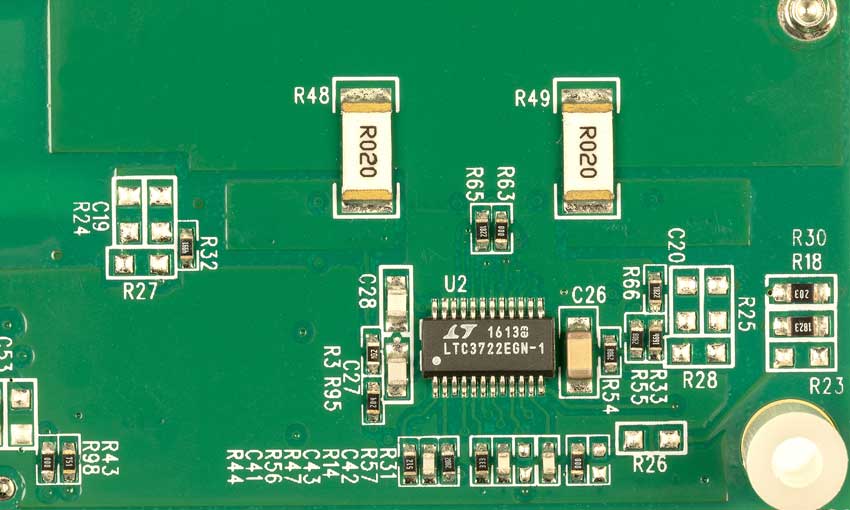

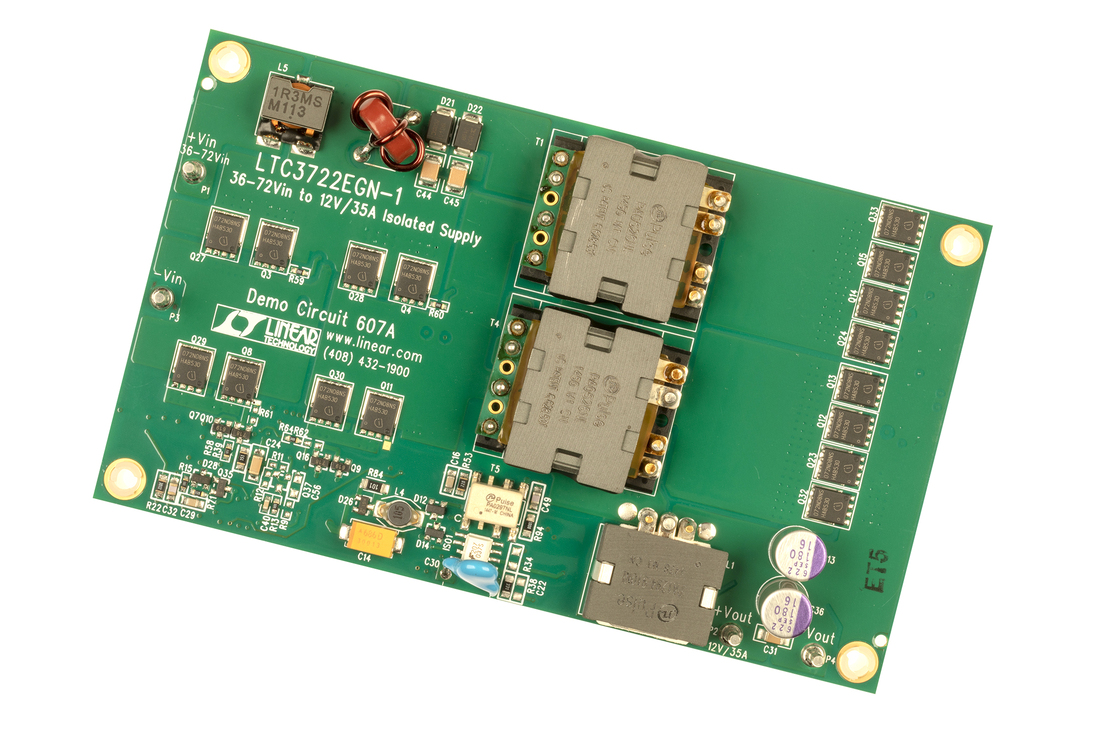

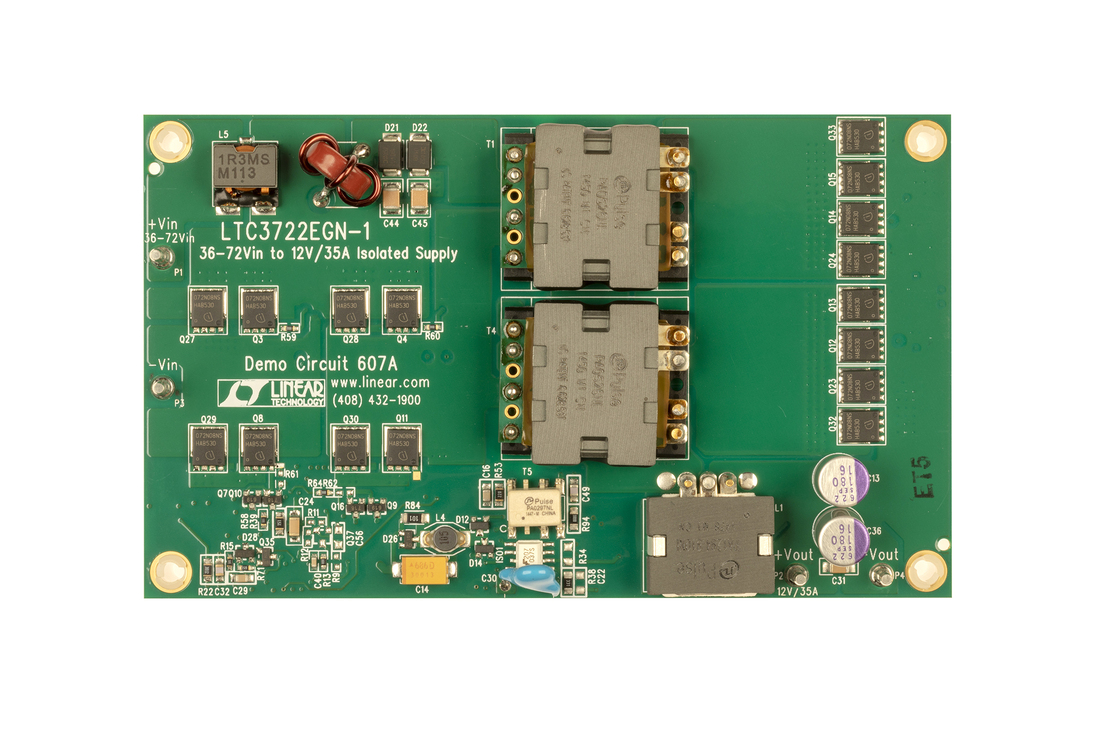

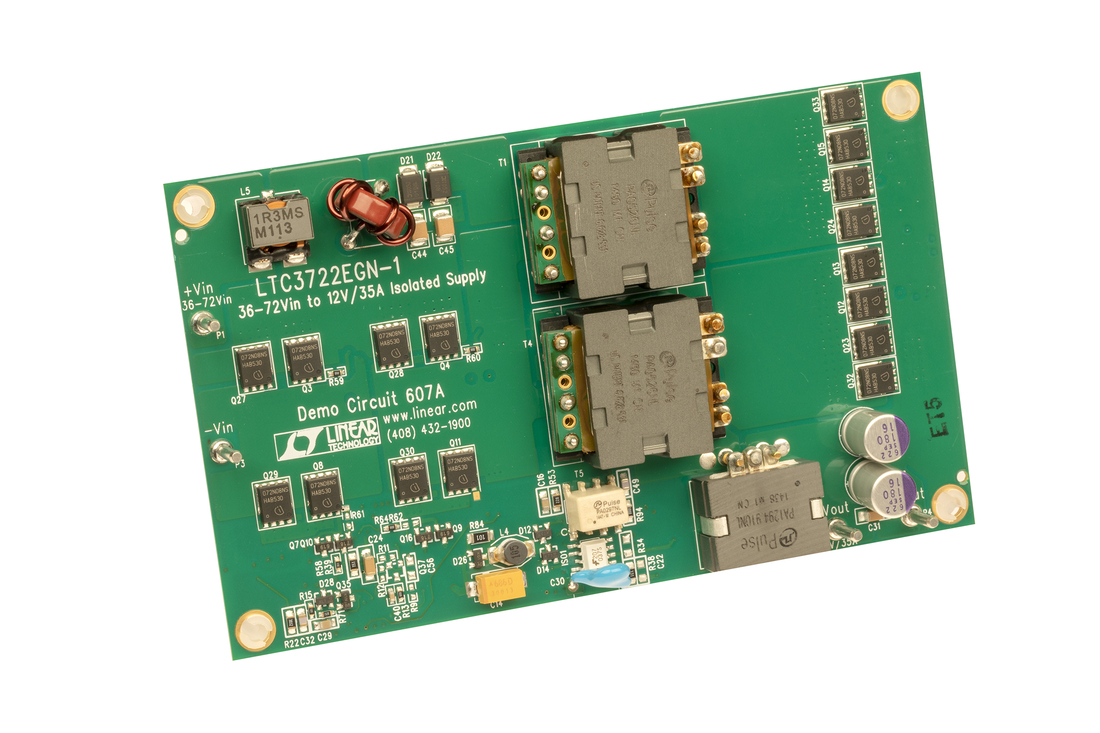

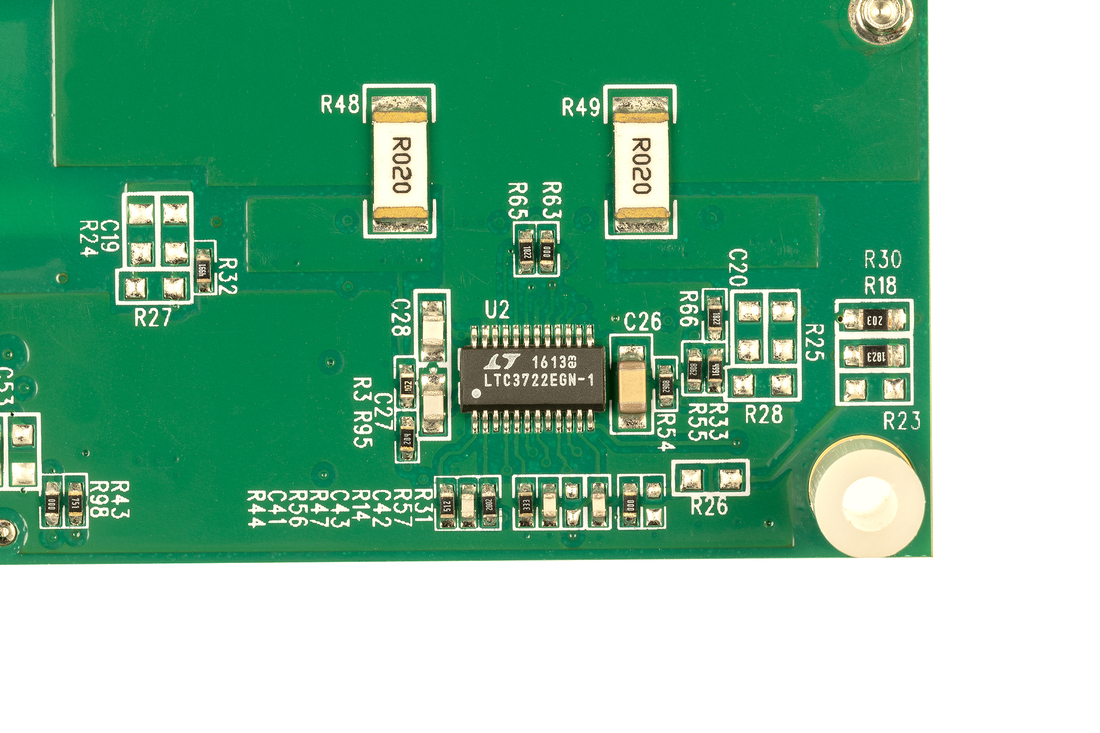

DC607A
LTC3722-1 Demo Board | Isolated Full-Bridge, 36V to 72V Input, VOUT = 12V @ 35A
製品の詳細

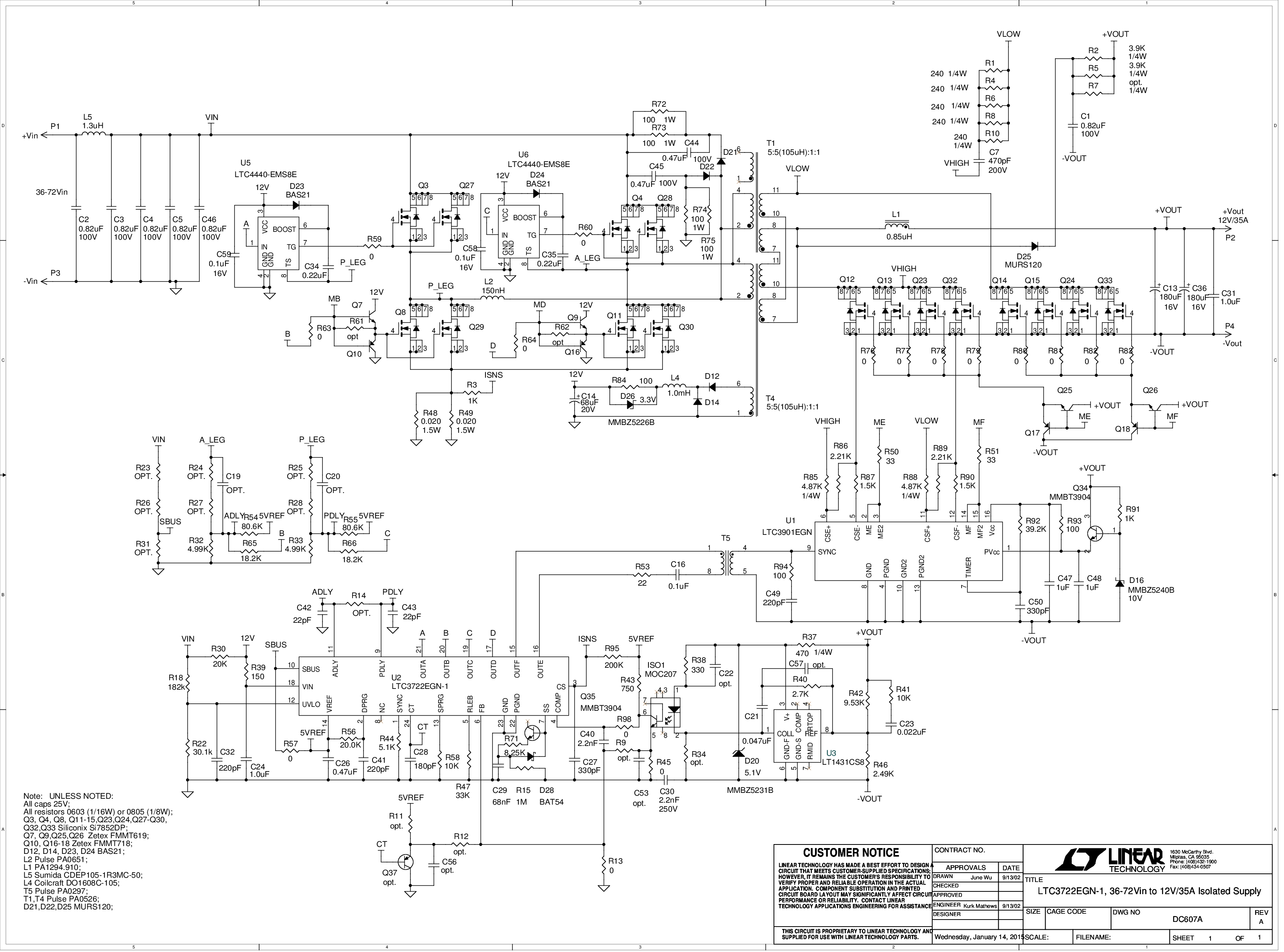

Demonstration circuit 607 is an Isolated Full-Bridge Converter featuring the LTC3722, LTC4440, LTC3901, and LT1431. This circuit was designed to demonstrate the phase-shifted full bridge power supply to generate 12V at 35A from a typical telecom input voltage range of 36 to 72V. Isolation voltage is 1500VDC.
