LTC3720

シングル・フェーズVRM8.5電流モード降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.71
特長
  •  5ビット、プログラム可能な出力電圧:1.05V~1.825V(VRM8.5)
  •  センス抵抗不要
  •  200kHzで2%~87%のデューティ・サイクル
  •  tON(MIN) :100ns以下
  •  アクティブ電圧ポジショニングをサポート
  •  真の電流モード制御
  •  セラミックCOUTで安定
  •  デュアルNチャネルMOSFET同期整流式ドライブ
  •  パワーグッド出力電圧モニタ
  •  広いVIN範囲:4V~36V
  •  ±1%精度の0.8Vリファレンス
  •  調整可能な電流制限
  •  調整可能なスイッチング周波数
  •  強制連続制御ピン
  •  プログラム可能なソフトスタート
  •  出力過電圧保護
  •  短絡シャットダウン・タイマ(オプション)
  •  マイクロパワー・シャットダウン:IQ < 30μA
  •  28ピン細型SSOPパッケージで供給
製品概要
show more Icon

LTC3720は、CPU電源用の同期整流式降圧スイッチング・レギュレータ・コントローラです。 1.05V~1.825V の出力電圧を5ビット・コードで選択します(インテルVRM8.5 VID仕様)。このコントローラは谷電流制御アー キテクチャを採用し、センス抵抗なしで非常に低いデューティ・サイクルが可能です。動作周波数は外付け抵 抗で選択し、VINおよびVOUTの変動に対して補償されています。

不連続モード動作は、軽負荷時に高い効率を維持します。強制連続制御ピンは、ノイズや RF干渉を低減すると ともに、メイン出力の負荷が小さい場合に不連続モード動作をディスエーブルすることによって2次巻線レギュ レーションをサポートできます。

フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡シャットダウン・タイマにより 、フォールト保護を行います。また、外付けのタイミング・コンデンサを使用して、電源シーケンシングのソ フトスタートが可能です。レギュレータの電流制限レベルはユーザが設定可能です。電源電圧範囲が広く、4V ~36Vの入力電圧で動作可能です。


アプリケーション

  •  Pentium®プロセッサ用電源
  •  ノートブック・コンピュータおよびサーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3720EGN#PBF
  • HTML
  • HTML
LTC3720EGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3720EGN#PBF

製造中

LTC3720EGN#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3720EGN#PBF

製造中

LTC3720EGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC483A

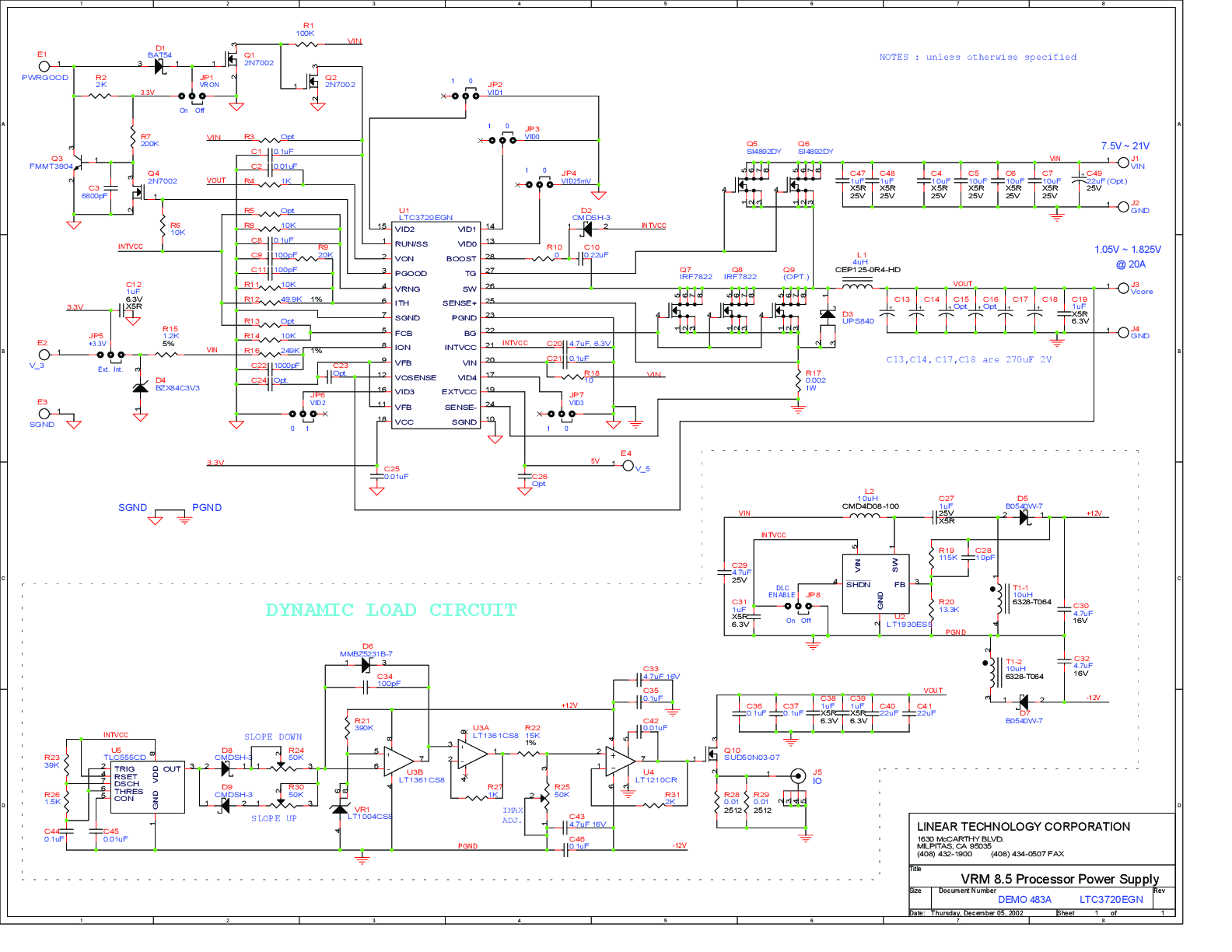

LTC3720EGN | VRM 8.5 Processor Power Supply, 7.5V to 21VIN, 1.05V to 1.825VOUT @ 20A
