LTC3717

DDR/QDRメモリ終端用の広動作範囲No RSENSE降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.54
特長
  •   VOUT = 1/2 VIN(電源スプリッタ)
  •   調整可能で対称のシンク/ソース電流制限:最大20A
  •   出力電圧精度:±0.65%
  •   最大97%の効率
  •   センス抵抗が不要
  •   超高速過渡応答
  •   真の電流モード制御
  •   200kHzで2%~90%のデューティ・サイクル
  •   tON(MIN):100ns以下
  •   セラミックCOUTで安定
  •   デュアルNチャネルMOSFET同期整流式ドライブ
  •   パワーグッド出力電圧モニタ
  •   広いVCC範囲:4V~36V
  •   調整可能なスイッチング周波数:最大1.5MHz
  •   出力過電圧保護
  •   オプションの短絡シャットダウン・タイマ
  •   16ピン細型SSOPパッケージ
製品概要
show more Icon

LTC3717は、DDRおよびQDRメモリ終端用の同期整流式降圧スイッチング・レギュレータ・コントローラです。このコントローラは谷電流制御アーキテクチャを採用し、センス抵抗なしで非常に低いデューティ・サイクルが可能です。動作周波数は外付け抵抗で選択され、多様なVINに対して補償されています。

強制連続動作によってノイズやRF干渉を低減します。出力電圧はVREFの1/2に内部設定されていますが、ユーザが設定可能です。

出力過電圧コンパレータやオプションの短絡シャットダウン・タイマにより、フォールト保護を行います。また、外付けのタイミング・コンデンサを使用して、電源シーケンシングのソフトスタートが可能です。レギュレータの電流制限レベルは対称で、ユーザが設定可能です。電源電圧範囲が広く、4V~36VのVCC入力電圧で動作可能です。

Von Pin Package
LTC3717 No SSOP-16
LTC3717-1 Yes QFN-32

アプリケーション

  •   バス終端:DDRおよびQDRメモリ、SSTL、HSTLなど
  •   ノートブック・コンピュータ、デスクトップ・サーバ
  •   トラッキング電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3717EGN#PBF
  • HTML
  • HTML
LTC3717EGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3717EGN#PBF

製造中

LTC3717EGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3717EGN#PBF

製造中

LTC3717EGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

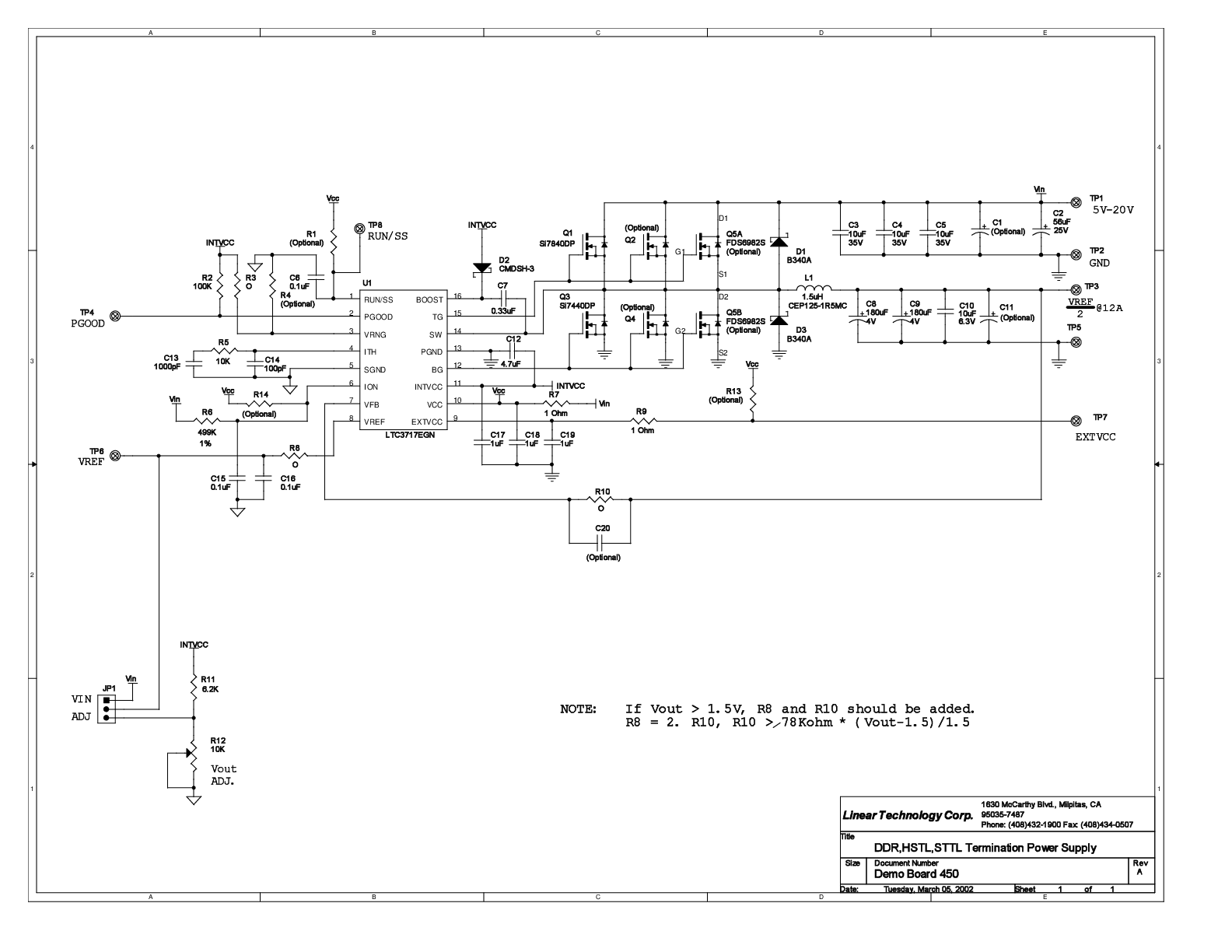

DC450A

LTC3717EGN | DDR, HSTL, STTL Termination Power Supply, 5V-20VIN, VREF/2 @ 12A

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
