製品概要
機能と利点
- 位相を180°ずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
- OPTI-LOOP®補償により、COUTを最小化
- 全温度範囲で±1.5%の出力電圧精度
- デュアルNチャネルMOSFET同期整流式ドライブ
- パワーグッド出力電圧モニタ
- 固定周波数をDCプログラム：150kHz～300kHz
- 広いVIN範囲：4.5V～28V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフトスタート電流ランプ
- フォールドバック出力電流制限
- 無効オプション付きラッチ式短絡シャットダウン
- 出力過電圧保護
- リモート出力電圧センス
- 低いシャットダウン電流：IQ = 20μA
- 5Vおよび3.3Vのスタンバイ・レギュレータ

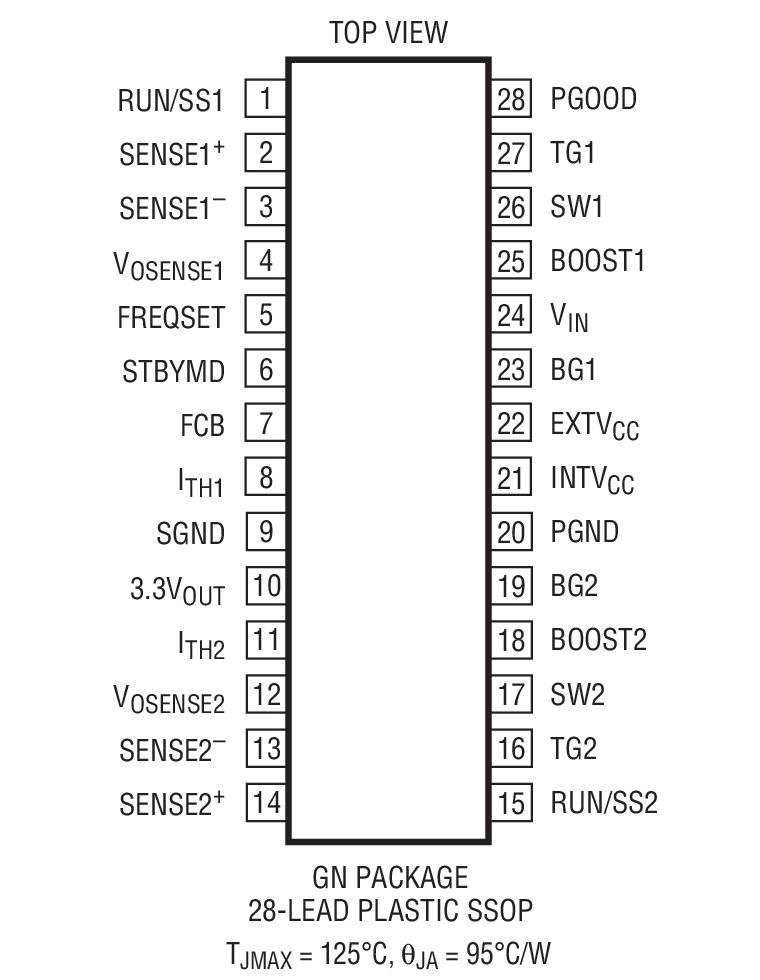

- 小型の28ピン細型SSOPパッケージ
- 固定周波数動作、Burst Mode®動作、PWM動作のいずれかを選択可能
製品概要
LTC3707は、Nチャネル同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、周波数を最大300kHzまで調整可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESR に起因する電力損失とノイズを最小限に抑えます。
OPTI-LOOP®補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスとパワーグッド出力インジケータは、将来のマイクロプロセッサと互換性があります。また、入力電源範囲が3.5V～30Vと広く、あらゆる種類のバッテリに対応します。
各コントローラのRUN/SSピンは、ソフトスタートとオプションの時限短絡シャットダウンを提供します。過電流ラッチオフがディスエーブルされているときに短絡が発生した場合は、電流フォールドバックによってMOSFETの消費を制限します。出力過電圧保護回路は、VOUTが通常に戻るまで下側MOSFETをラッチします。FCBモード・ピンを使用して、Burst Mode動作、固定周波数モード、連続インダクタ電流モードのいずれかを選択したり、2次巻線を安定化することができます。
| External Synchronization | |
| LTC3707 | No |
| LTC3707-SYNC | Yes |
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- バッテリ・チャージャ
- 携帯機器
- バッテリ駆動のデジタル機器
- DC配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

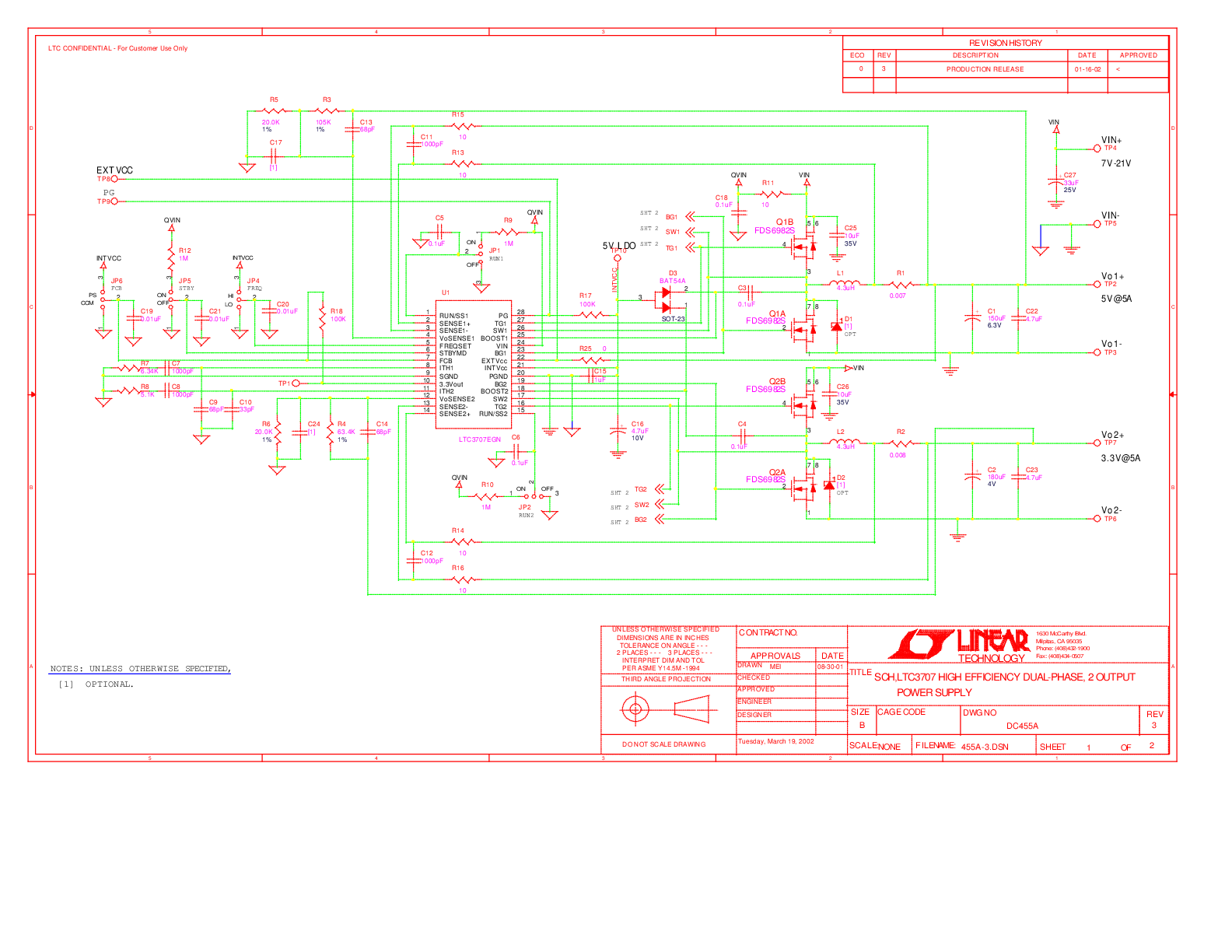

評価キット (1)
