LTC3707-SYNC

製造中

高効率2フェーズ同期整流式降圧スイッチング・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 位相を180°ずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
  • OPTI-LOOP®補償により、COUTを最小化
  • デュアルNチャネルMOSFET同期整流式ドライブ
  • ±1.5%の出力電圧精度
  • パワーグッド出力電圧モニタ
  • フェーズロック可能な固定周波数：150kHz～300kHz
  • 広いVIN範囲：4.5V～28V
  • 低損失動作：99%デューティ・サイクル
  • 調整可能なソフトスタート電流ランプ
  • フォールドバック出力電流制限
  • 無効オプション付きラッチ式短絡シャットダウン
  • 出力過電圧保護
  • リモート出力電圧センス
  • 低いシャットダウン電流：IQ = 20μA
  • 5Vと3.3Vのスタンバイ・レギュレータ

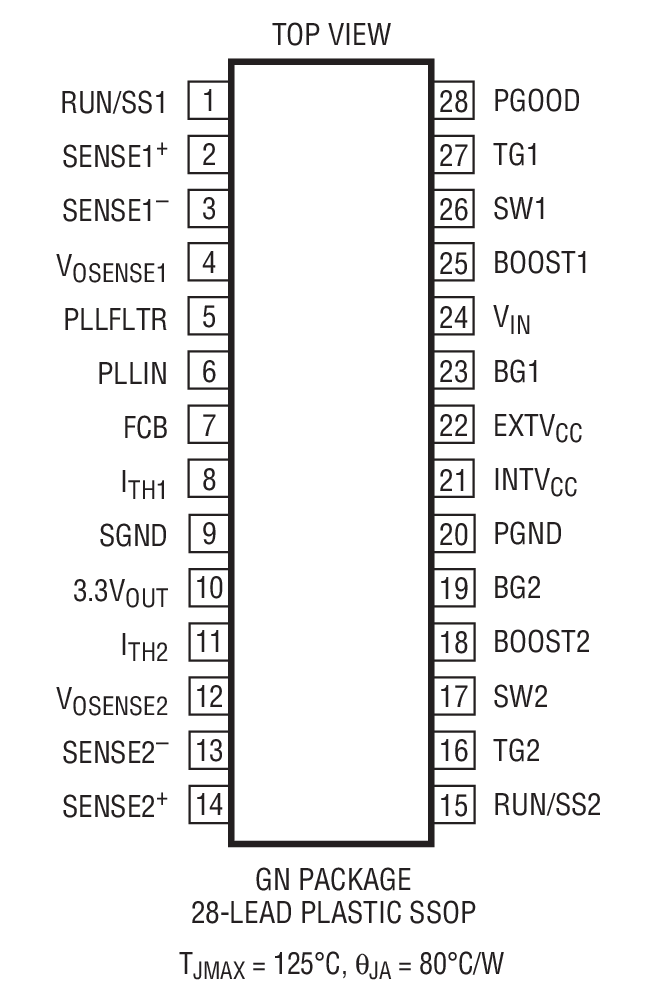

  • 小型の28ピン細型SSOPパッケージ (幅0.150インチ)
  • 固定周波数動作、バーストモード®動作、PWM動作のいずれかを選択可能

LTC3707-SYNCは、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大300kHzまでの周波数上フェーズロック可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンンサのESR に起因する電力損失とノイズを最小限に抑えます。

OPTI-LOOP®補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスとパワーグッド出力インジケータは将来のマイクロプロセッサと互換性があります。また、入力電源範囲が4.5V～28V（最大30V）と広く、あらゆる種類のバッテリに対応します。

各コントローラのRUN/SSピンは、ソフトスタートとオプションの時限短絡シャットダウンを提供します。過電流ラッチオフがディスエーブルされているときに短絡が発生した場合は、電流フォールドバックによってMOSFETの消費を制限します。出力過電圧保護回路は、VOUTが通常に戻るまで下側MOSFETをラッチします。FCBモード・ピンを使用して、バーストモード、固定周波数モード、連続インダクタ電流モードのいずれかを選択したり、2次巻線を安定化することができます。LTC3707-SYNCは、両方の出力が設計値の7.5%以内であることを知らせるパワーグッド出力ピンを内蔵しています。

External Synchronization
LTC3707 No
LTC3707-SYNC Yes

アプリケーション

  • ノートブックおよびパームトップ・コンピュータ、PDA
  • テレコム・システム
  • 携帯機器
  • バッテリ駆動のデジタル機器
  • DC配電システム
LTC3707-SYNC
高効率2フェーズ同期整流式降圧スイッチング・レギュレータ

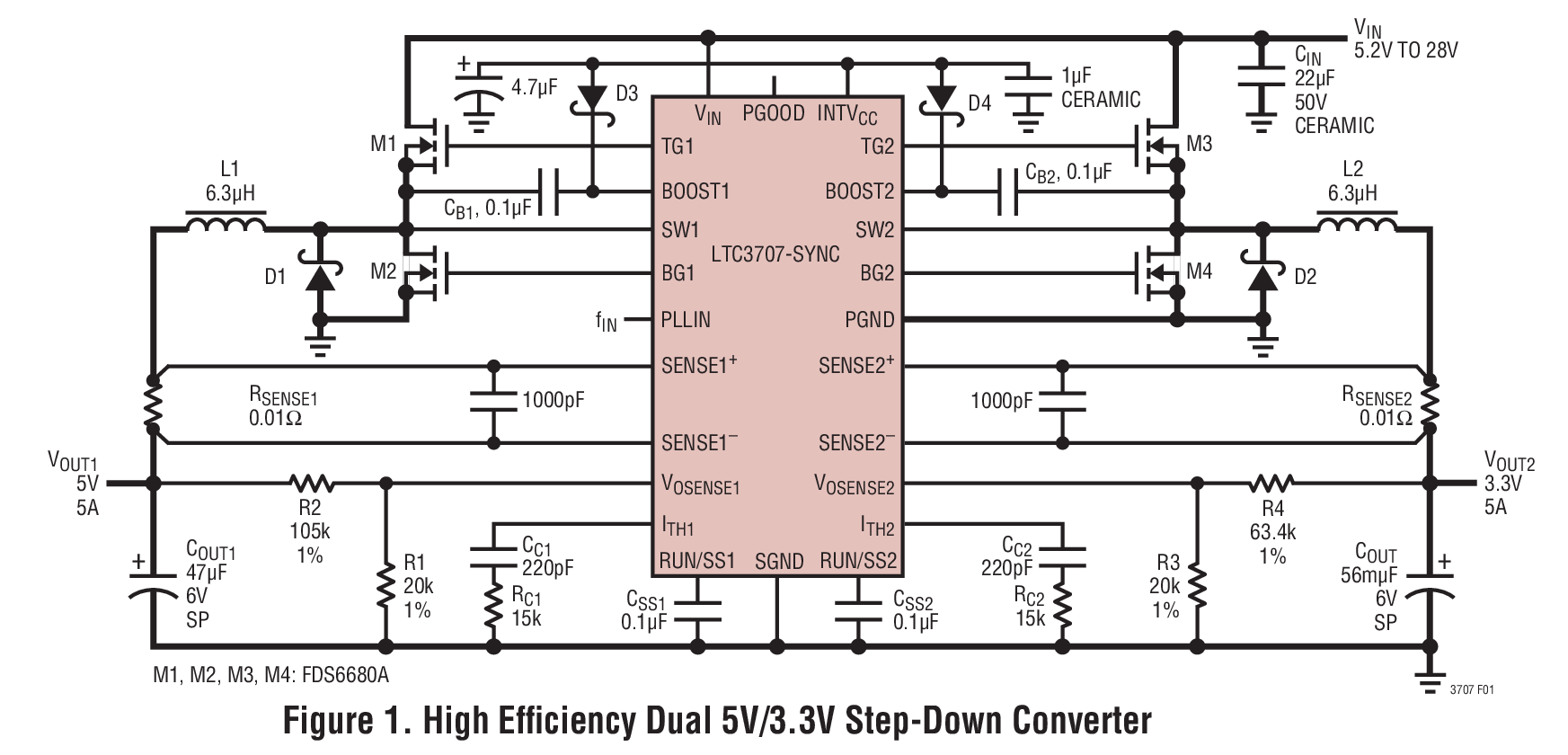

Figure 1. High Effi ciency Dual 5V/3.3V Step-Down Converter Product Package 1
