製品概要
機能と利点
- 高電圧動作：最大100V
- 大型1Ωゲート・ドライバ
- 電流センス抵抗が不要
- 昇圧または降圧DC/DCコンバータ
- デュアルNチャネルMOSFET同期ドライブ
- 優れた過渡応答とDCライン・レギュレーション
- プログラム可能な固定周波数：100kHz～600kHz
- ±1%のリファレンス精度
- 最大600kHzに同期可能
- パルススキップ・モード動作を選択可能
- 低いシャットダウン電流：50μA（標準）
- プログラム可能な電流制限
- 低電圧ロックアウト
- プログラム可能なソフトスタート

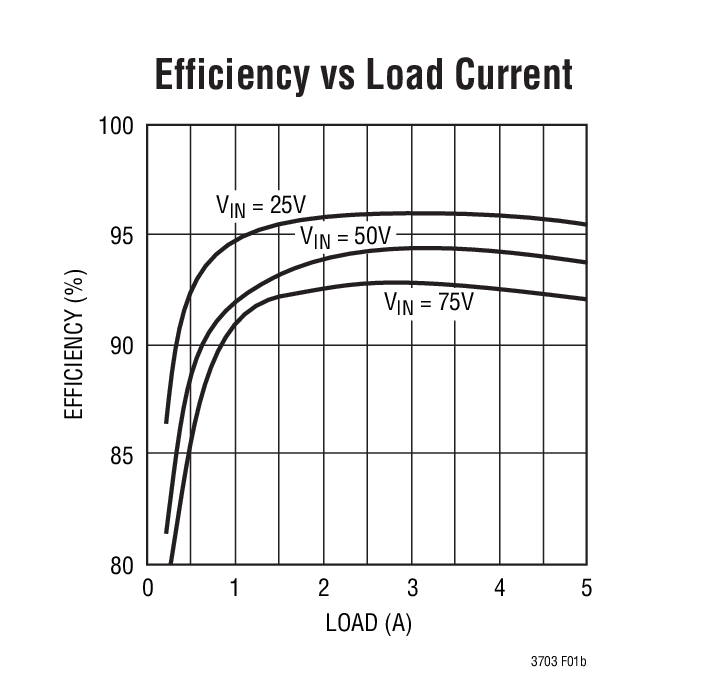

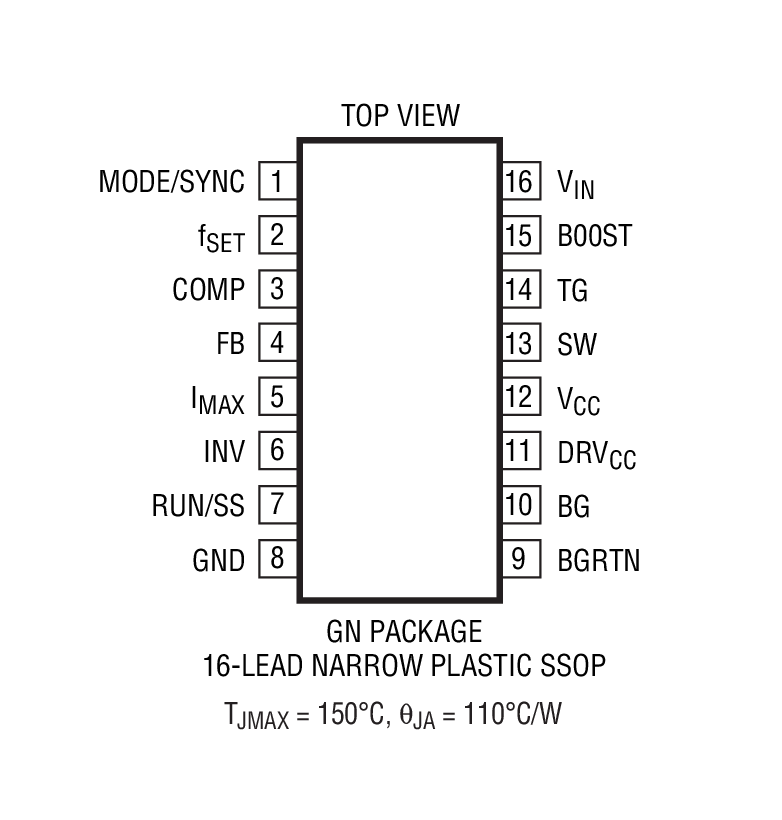

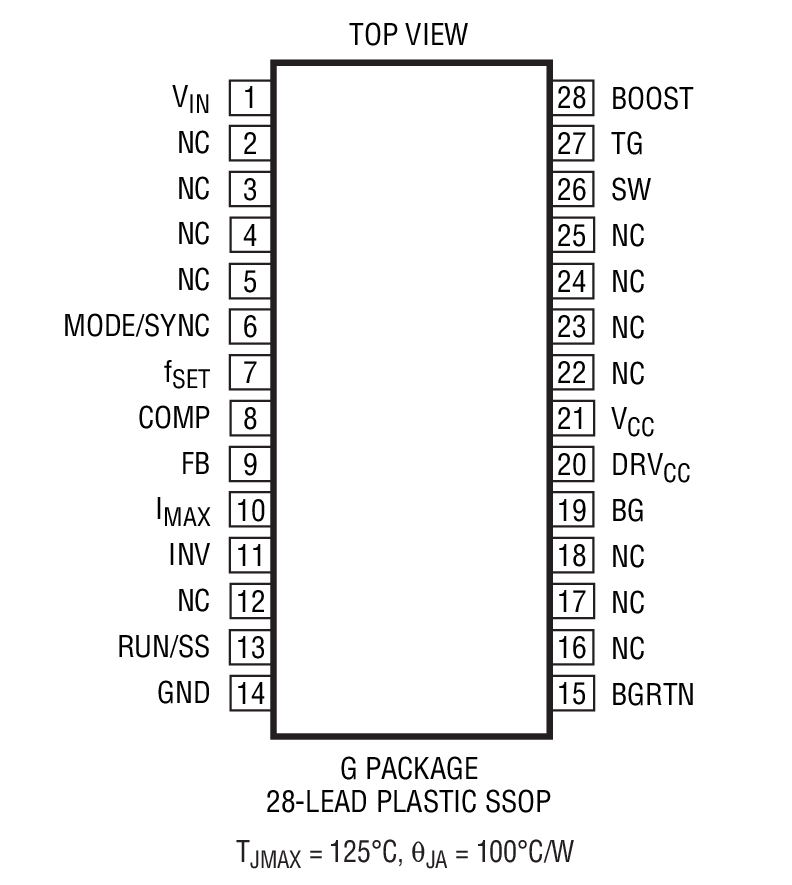

- 16ピン細型SSOPおよび28ピンSSOPパッケージ
製品概要
LTC3703は電圧を最大100Vから直接降圧できる同期整流式降圧スイッチング・レギュレータ・コントローラで、テレコムおよび車載アプリケーションに最適です。LTC3703は固定周波数（最大600kHz）電圧モード・アーキテクチャを採用しており、外付けNチャネルMOSFETをドライブします。外付け部品数を最小限に抑えているので、ソリューション全体の実装面積を小さくすることができます。
高精度の内部リファレンスは1%のDC精度を達成します。広帯域幅のエラー・アンプと特許取得のライン・フィード・フォワード補償により、非常に高速な入力および負荷過渡応答を実現します。LTC3703は、強固な1Ωゲート・ドライバによって複数のMOSFETをドライブできるので、高電流アプリケーションに対応できます。動作周波数は100kHz～600kHzの範囲でユーザがプログラム可能ですが、外部クロック同期も可能なので、ノイズに敏感なアプリケーションにも適しています。電流制限は外付け抵抗でプログラム可能であり、同期MOSFETの電圧降下を利用するので電流センス抵抗が不要です。また、外付けコンデンサによってソフトスタートが可能です。ソフトスタート・ピンを“L”にするとLTC3703はシャットダウンし、消費電流は50μAに低減されます。
| LTC3703-5 | LTC3703 | |
| Maximum VIN | 60V | 100V |
| MOSFET Gate Drive | 4.5V to 15V | 9.3V to 15V |
| VCC UV+ | 3.7V | 8.7V |
| VCC UV- | 3.1V | 6.2V |
アプリケーション
- 48Vテレコムおよび基地局電源
- ネットワーキング機器、サーバ
- 車載および産業用制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R419 Reliability Data3/22/2018
-

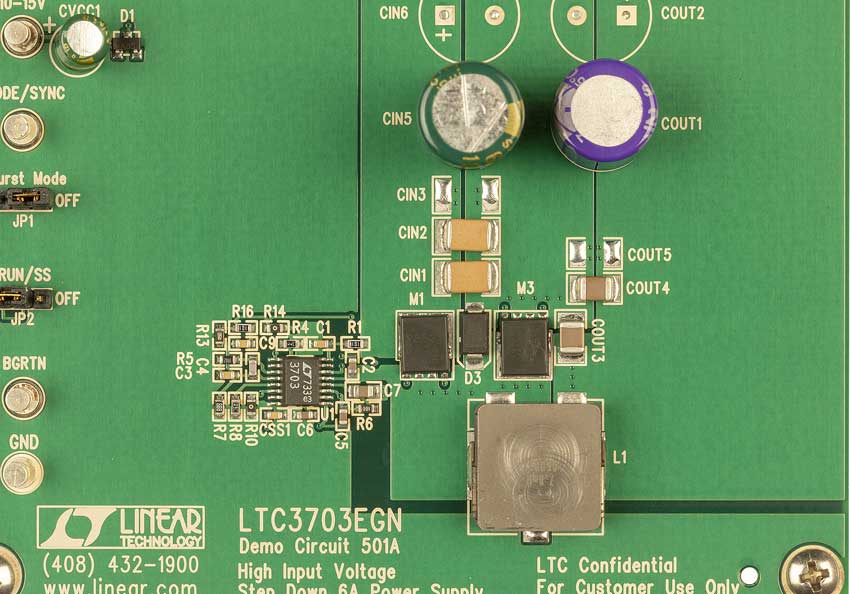

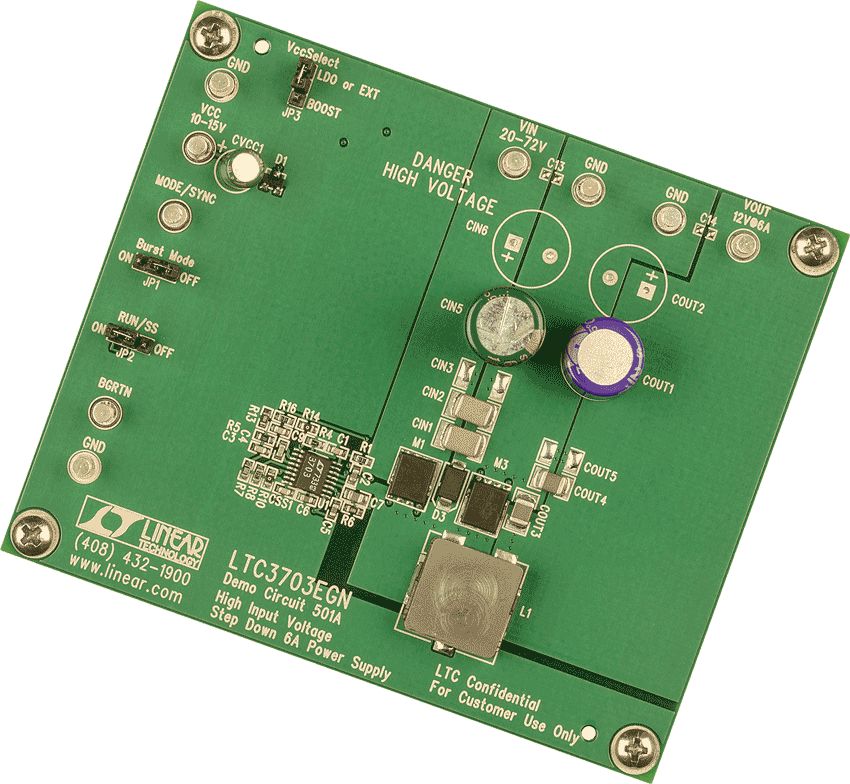

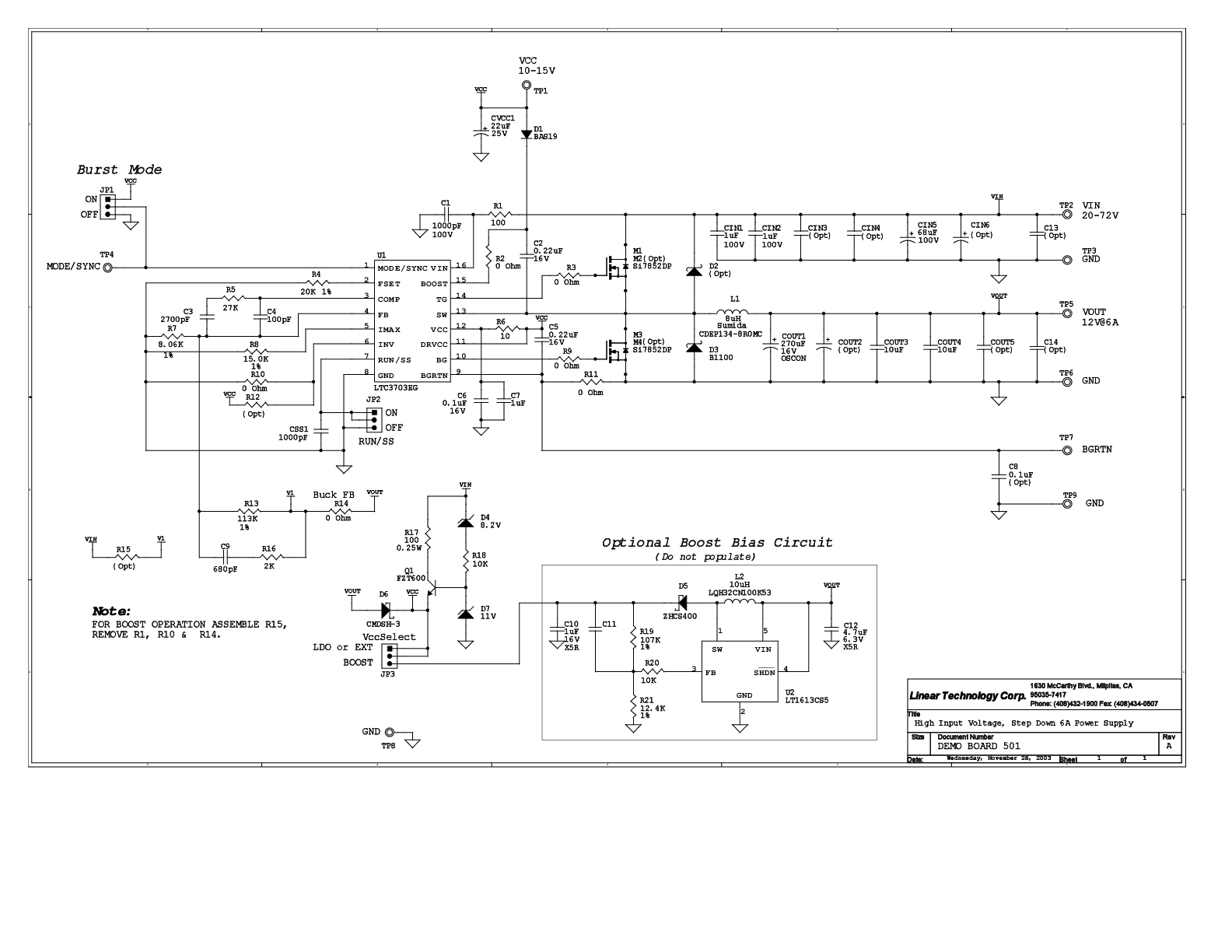

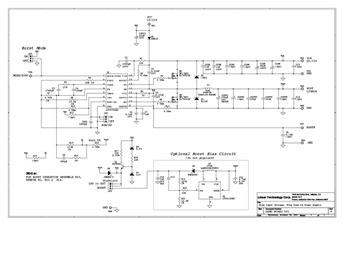

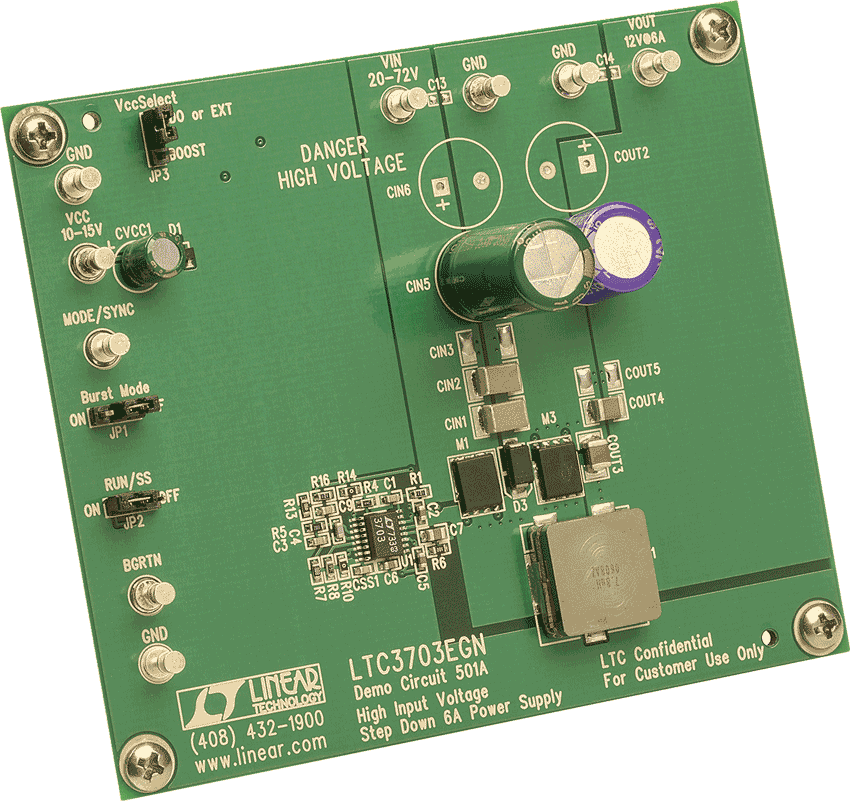

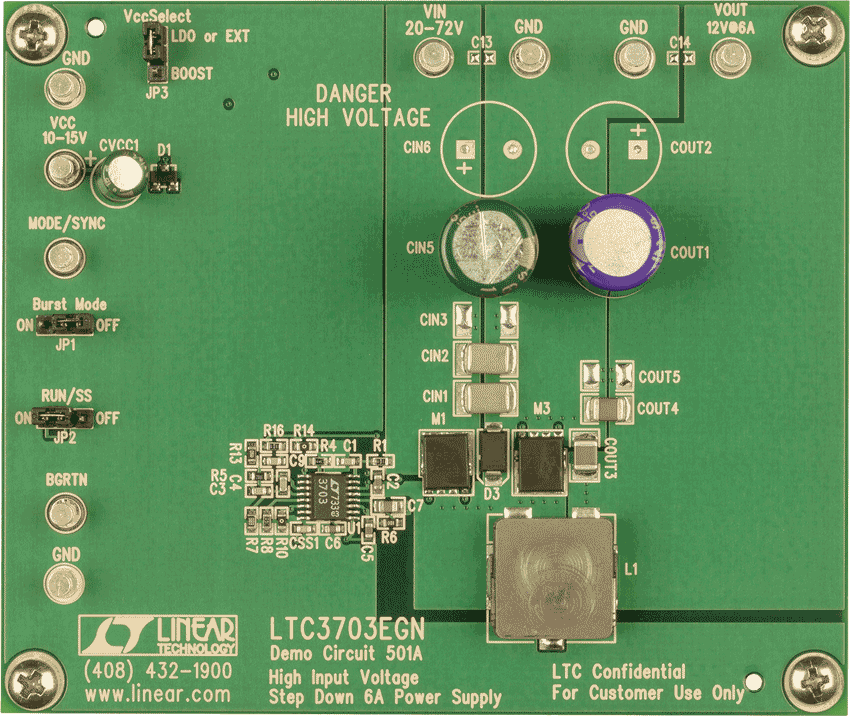

DC501A - Demo Manual9/24/2009
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
-
Synchronous Switching Regulator Controller Allows Inputs up to 100V8/1/2004 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3703
LTC3703-5
おすすめ製品
LTC3703 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3703EG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC3703EG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC3703EGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3703EGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3703HGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3703HGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3703IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3703IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R419 Reliability Data |
