特長
- 位相同調しないコントローラにより、必要な入力容量を低減
- 真のPLLにより、周波数固定または周波数調整が可能
- 動作周波数範囲：300kHz～750kHz
- 広いVIN範囲：2.5V～10V
- 固定周波数電流モード・アーキテクチャ
- 低損失動作：100%デューティ・サイクル
- パワーグッド出力電圧モニタ
- ソフトスタート回路を搭載
- 軽負荷時にバーストモード動作またはパルス・スキップ動作を選択可能
- 出力過電圧保護
- 低消費電流：460μA
- ±2%精度の0.8V電圧リファレンス
- 小型の16ピン細型SSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

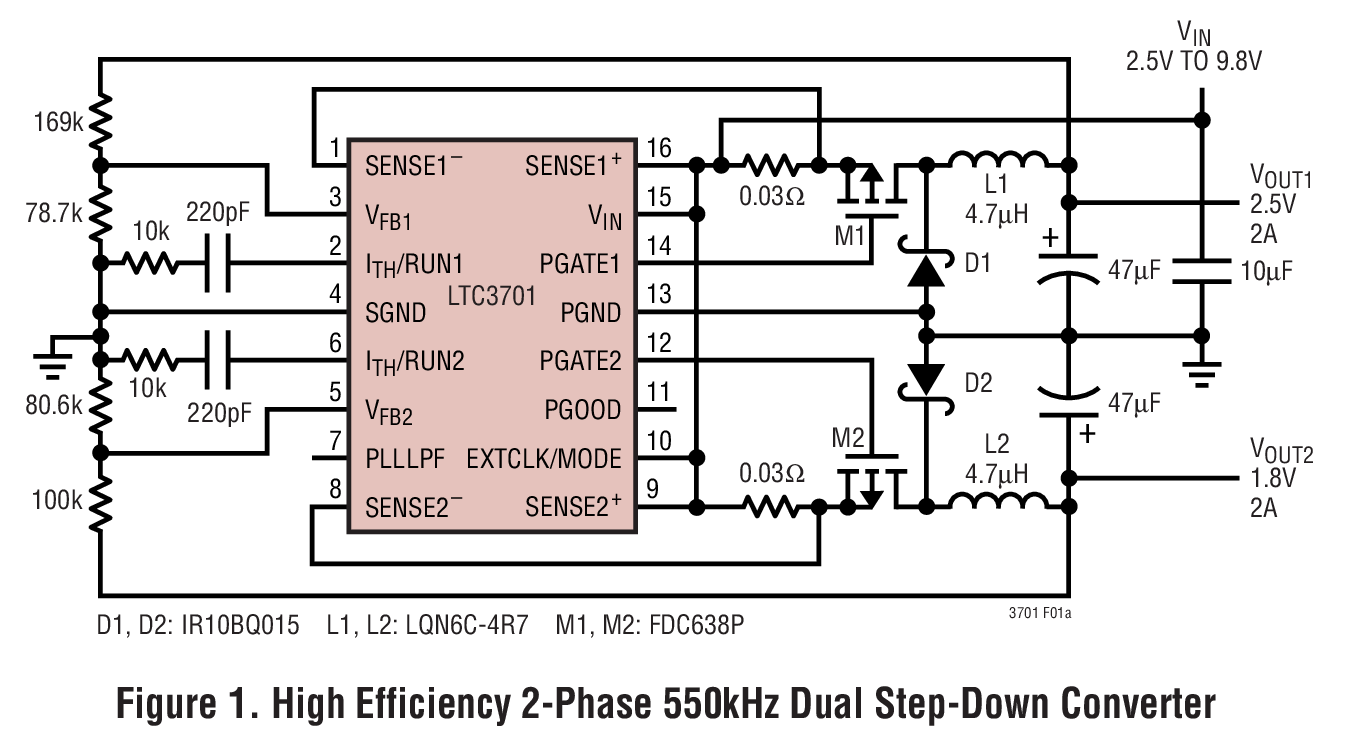

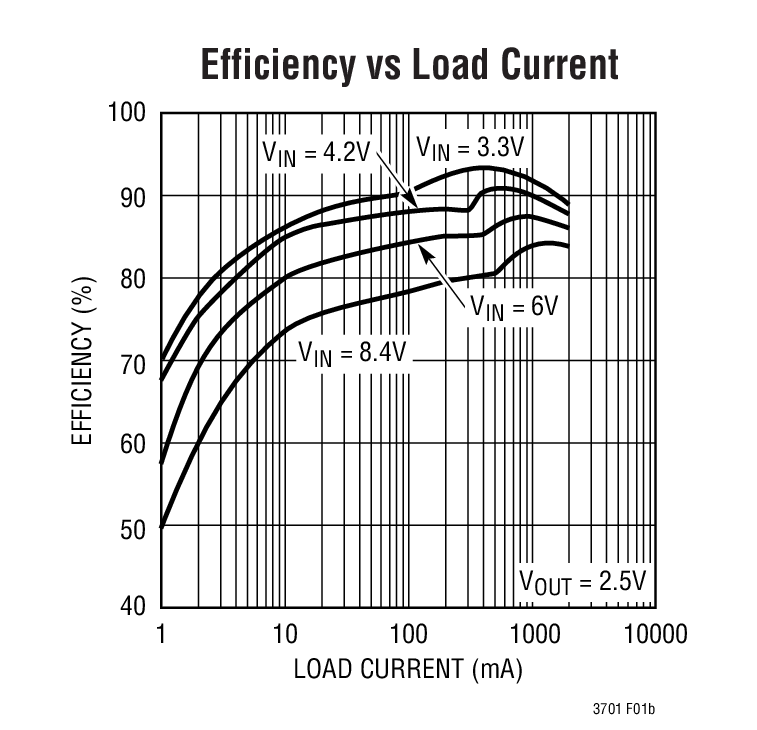

LTC3701は、優れた負荷および入力レギュレーションを実現する2フェーズ・デュアル固定周波数電流モード降圧DC/DCコントローラです。 2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。
LTC3701は±2%精度の0.8V電圧リファレンスを搭載し、消費電流をわずか460μAに抑えます。また、ドロップアウト時に外付けPチャネルMOSFETを連続的にオンにすることにより（100%デューティ・サイクル）、バッテリ寿命を最大限に延長できます。
スイッチング周波数は550kHzに内部設定されており、小型のインダクタやコンデンサを使用可能です。ノイズに敏感なアプリケーションに対しては、フェーズロック・ループを使用して外部同期可能です。また、PLLLPFピンに電圧を印加することによって、300kHz～750kHzの範囲で周波数を外部設定することも可能です。同期時またはEXTCLK/MODEピンが"L"の場合には、バースモード動作を禁止して、ノイズやRF干渉を低減します。
LTC3701は各コントローラごとに独立したソフトスタート回路を内蔵しています。また、パワーグッド出力電圧モニタ、出力過電圧や短絡に対する保護機能も塔載しています。
LTC3701は、実装面積の小さい16ピン細型SSOPパッケージで供給されます。
アプリケーション
- 1または2セル・リチウムイオン・バッテリ駆動アプリケーション
- ノートブックおよびハンドヘルド・コンピュータ
- パーソナル・デジタル・アシスタント
- 携帯用計測器
- DC配電システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3701
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
163.00K
信頼性データ
1
66.89 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3701EGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC3701EGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC3701EGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3701EGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC3701EGN#PBF
製造中
LTC3701EGN#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC424A

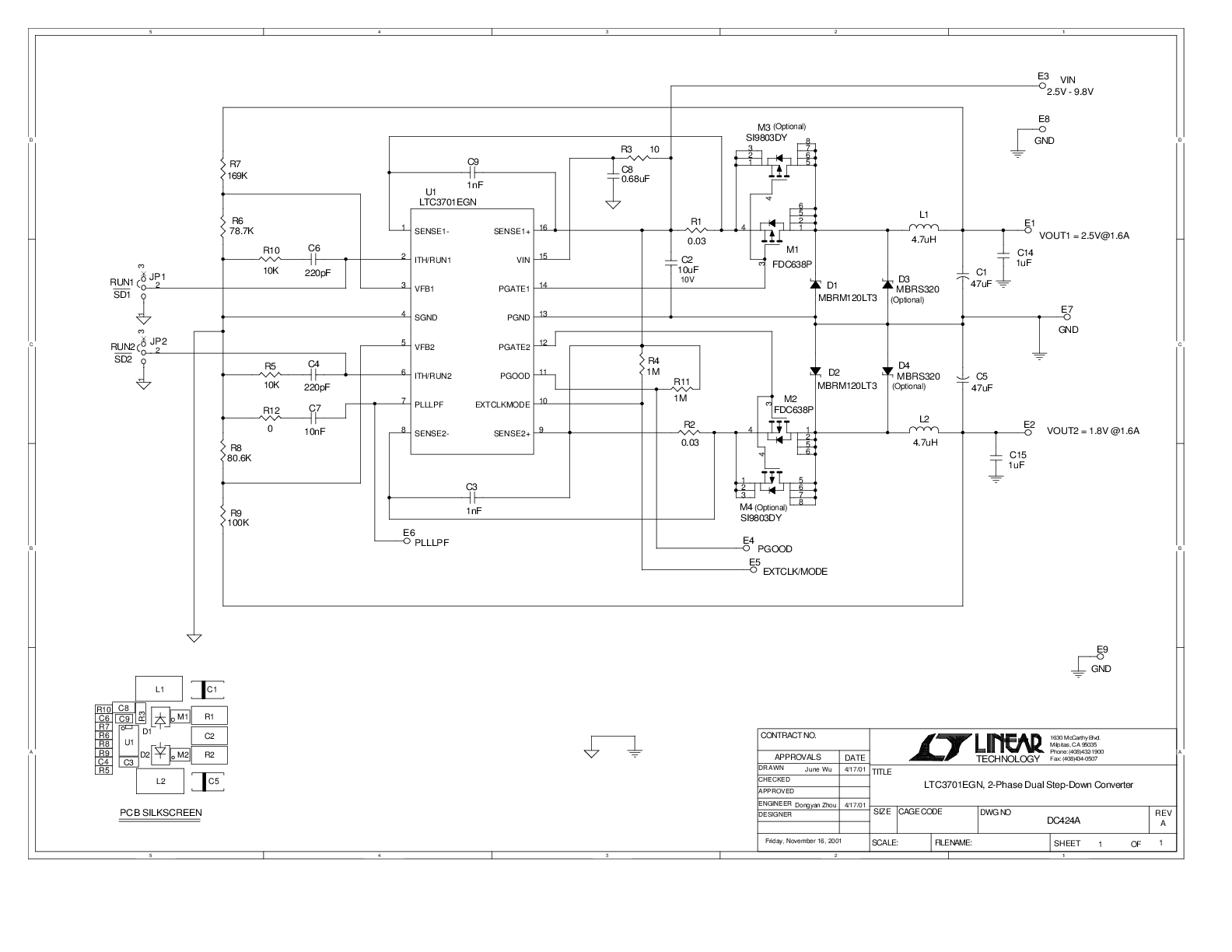

LTC3701EGN | 2-Phase Dual Step-Down Converter, 2.5V~9.8VIN, 2.5V @ 1.6A and 1.8V @ 1.6A
