LTC3676
LTC3676-1

アプリケーション・プロセッサのパワー・マネージメント・ソリューション

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 27
1Ku当たりの価格 最低価格:$6.55
機能
  • クワッドI2C調整可能な高効率ステップ・ダウンDC/DCコンバータ:2.5A、2.5A、1.5A、1.5A
  • 3個の300mA LDOレギュレータ(2個は調整可能)
  • VTTおよびVTTRリファレンスを搭載したDDR電源ソリューション
  • システム・リセットによるプッシュボタン・オン/オフ制御
  • 独立したイネーブル・ピン・ストラップまたはI2Cシーケンス
  • プログラマブル自律型パワー・ダウン制御
  • ダイナミック・パワー・スケーリング
  • パワー・グッドおよびリセット機能
  • 2.25MHzまたは1.12MHzを選択可能なスイッチング周波数
  • 常時オン25mA LDOレギュレータ
  • 12µAスタンバイ電流
  • 低背型40ピン6mm  6mm QFNおよび48ピン露出パッドLQFP
  • AEC-Q100、オートモーティブ・アプリケーション向けの性能を評価済み
製品概要
show more Icon

LTC3676は、高度なポータブル・アプリケーション・プロセッサ・ベース・システム向けの全機能内蔵型パワー・マネージメント・ソリューションです。このデバイスには、コア、メモリ、I/O、システム・オンチップ(SoC)レール向けの4個の同期ステップダウンDC/DCコンバータと、低ノイズ・アナログ電源向けの3個の300mA LDOレギュレータが含まれています。LTC3676-1には、DDR終端に加えてVTTRリファレンス出力に対応するように構成された±1.5A降圧レギュレータが搭載されています。I2Cシリアル・ポートは、レギュレータ・イネーブル、パワーダウン・シーケンシング、出力電圧レベル、ダイナミック電圧スケーリング、動作モード、ステータス・レポートの制御に使用されます。

レギュレータのスタートアップは、目的の順序またはI2Cポート経由で出力をイネーブル・ピンに接続することでシーケンシングされます。システムのパワー・オン、パワー・オフ、およびリセット機能は、プッシュボタン・インターフェース、ピン入力、またはI2Cにより制御されます。

LTC3676は、適切な電力レベルの8個の独立したレールを持つi.MX、PXA、およびOMAPプロセッサに対応しています。他の機能には、同時に最大4個のレールでプログラムされた動作とスタンバイ出力電圧を切り替えるVSTBなどのインターフェース信号が含まれます。デバイスは、40ピン6mm × 6mm QFNおよび48ピン露出パッドLQFPパッケージで使用できます。

アプリケーション

  • フリースケールのi.MX6、ARM Cortex、および他のアプリケーション・プロセッサに対応
  • ハンドヘルド機器およびスキャナ
  • ポータブル工業用および医療用デバイス
  • 車載インフォテインメント機器
  • ハイ・エンド民生機器
  • マルチレール・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 27
1Ku当たりの価格 最低価格:$6.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3676ELXE#PBF
  • HTML
  • HTML
LTC3676ELXE#WPBF
  • HTML
  • HTML
LTC3676ELXE-1#PBF
  • HTML
  • HTML
LTC3676EUJ#PBF
  • HTML
  • HTML
LTC3676EUJ#TRPBF
  • HTML
  • HTML
LTC3676EUJ#WPBF
  • HTML
  • HTML
LTC3676EUJ#WTRPBF
  • HTML
  • HTML
LTC3676EUJ-1#PBF
  • HTML
  • HTML
LTC3676EUJ-1#TRPBF
  • HTML
  • HTML
LTC3676HLXE#PBF
  • HTML
  • HTML
LTC3676HLXE#WPBF
  • HTML
  • HTML
LTC3676HLXE-1#PBF
  • HTML
  • HTML
LTC3676HUJ#PBF
  • HTML
  • HTML
LTC3676HUJ#TRPBF
  • HTML
  • HTML
LTC3676HUJ#WPBF
  • HTML
  • HTML
LTC3676HUJ#WTRPBF
  • HTML
  • HTML
LTC3676HUJ-1#PBF
  • HTML
  • HTML
LTC3676HUJ-1#TRPBF
  • HTML
  • HTML
LTC3676ILXE#PBF
  • HTML
  • HTML
LTC3676ILXE#WPBF
  • HTML
  • HTML
LTC3676ILXE-1#PBF
  • HTML
  • HTML
LTC3676IUJ#PBF
  • HTML
  • HTML
LTC3676IUJ#TRPBF
  • HTML
  • HTML
LTC3676IUJ#WPBF
  • HTML
  • HTML
LTC3676IUJ#WTRPBF
  • HTML
  • HTML
LTC3676IUJ-1#PBF
  • HTML
  • HTML
LTC3676IUJ-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3676ELXE#PBF

製造中

LTC3676ELXE-1#PBF

製造中

LTC3676HLXE#PBF

製造中

LTC3676ILXE#PBF

製造中

LTC3676ILXE-1#PBF

製造中

4 5, 2022

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3676ELXE#WPBF

製造中

LTC3676HLXE#WPBF

製造中

LTC3676HLXE-1#PBF

製造中

LTC3676ILXE#WPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3676ELXE#PBF

製造中

LTC3676ELXE-1#PBF

製造中

LTC3676HLXE#PBF

製造中

LTC3676ILXE#PBF

製造中

LTC3676ILXE-1#PBF

製造中

4 5, 2022

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3676ELXE#WPBF

製造中

LTC3676HLXE#WPBF

製造中

LTC3676HLXE-1#PBF

製造中

LTC3676ILXE#WPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1976A-A

LTC3676EUJデモ・ボード | アプリケーション・プロセッサ用PMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

zoom

DC1976A-A

LTC3676EUJデモ・ボード | アプリケーション・プロセッサ用PMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

LTC3676EUJデモ・ボード | アプリケーション・プロセッサ用PMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

製品の詳細

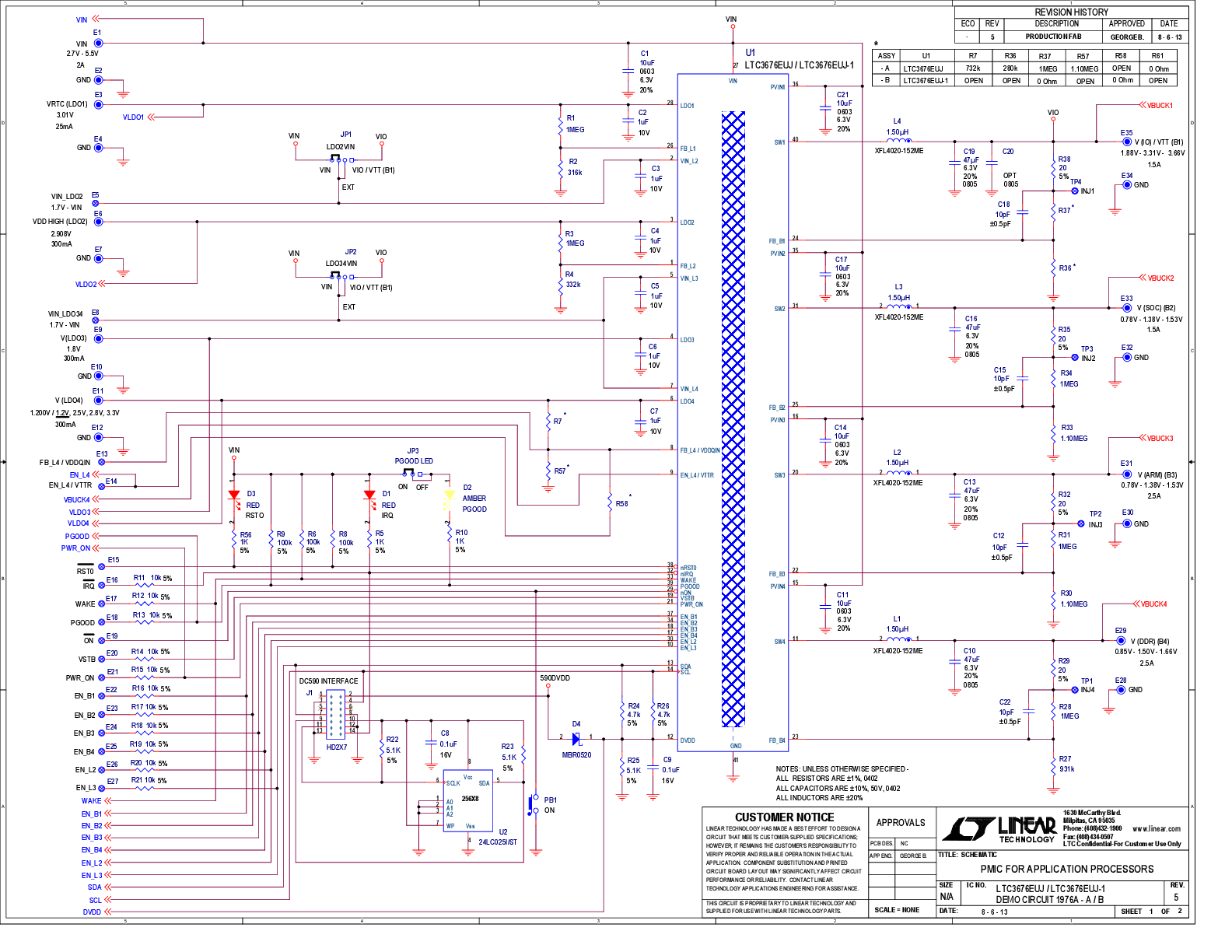

デモ回路1976A-Aは、プッシュボタン・コントローラとI2Cを装備したマルチ出力電源であり、LTC3676EUJを特長としています。LTC3676EUJには、4個の同期降圧レギュレータ(1.5A x 2および2.5A x 2)、常時オンLDO(25mA)、および3個の100mA LDOレギュレータが搭載されています。LTC3676EUJの入力電圧範囲2.7V~5.5Vは、シングルセル・リチウムイオン/ポリマー・バッテリ・アプリケーションに最適です。

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC1976A-B

LTC3676EUJ-1 デモ・ボード | アプリケーション・プロセッサ用DDR DC/DCを搭載したPMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

zoom

DC1976A-B

LTC3676EUJ-1 デモ・ボード | アプリケーション・プロセッサ用DDR DC/DCを搭載したPMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

LTC3676EUJ-1 デモ・ボード | アプリケーション・プロセッサ用DDR DC/DCを搭載したPMIC:4個の降圧、4個のLDO、I2C制御(DC2026が必要)

製品の詳細

デモ回路1976A-Bは、プッシュボタン・コントローラとI2Cを装備したマルチ出力電源であり、LTC3676EUJ-1を特長としています。LTC3676EUJ-1には、4個の同期降圧レギュレータ(1.5A x 2および2.5A x 2)、常時オンLDO(25mA)、および3個の100mA LDOレギュレータが搭載されています。DDRメモリのニーズに合わせて1.5Aで1/2VINを提供するため、1個の降圧が構成されています。LTC3676EUJ-1の入力電圧範囲2.7V~5.5Vは、シングルセル・リチウムイオン/ポリマー・バッテリ・アプリケーションに最適です。

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

redirectbutton
リファレンス・デザイン

リファレンス・デザイン 1

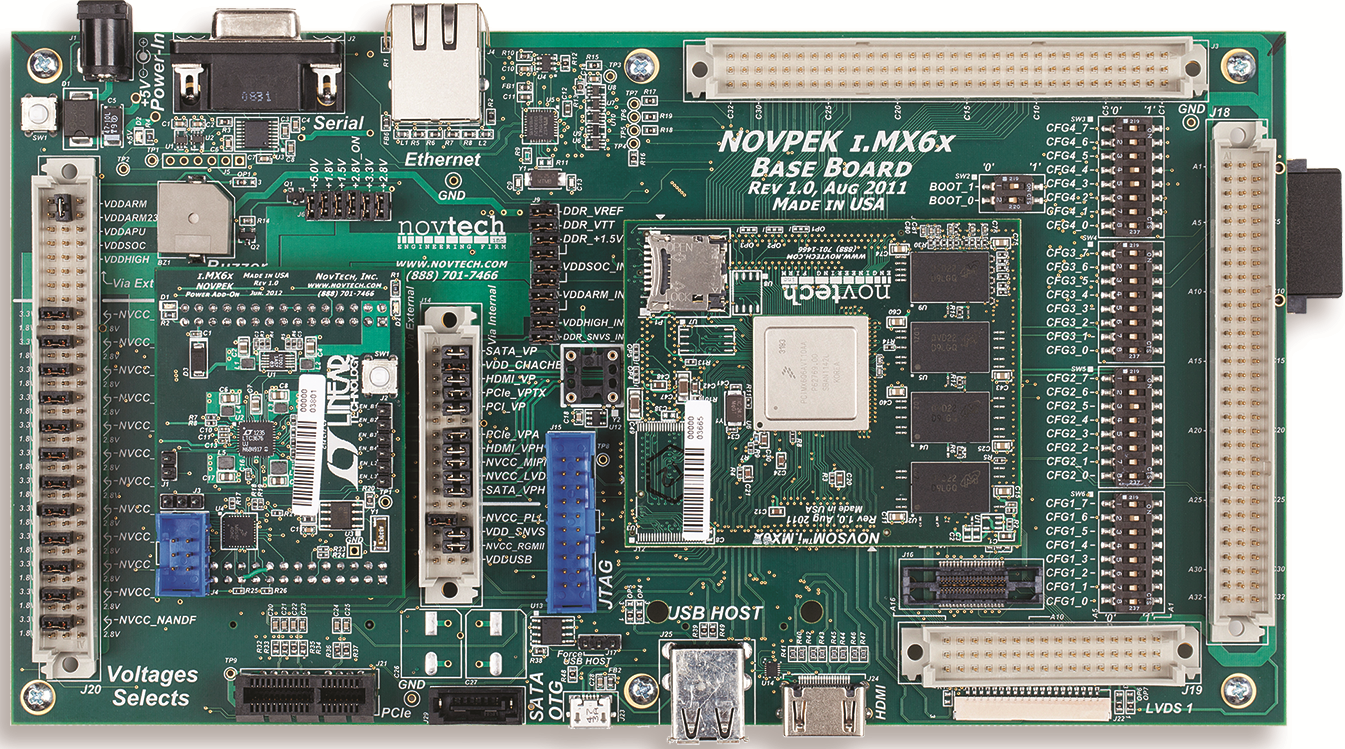

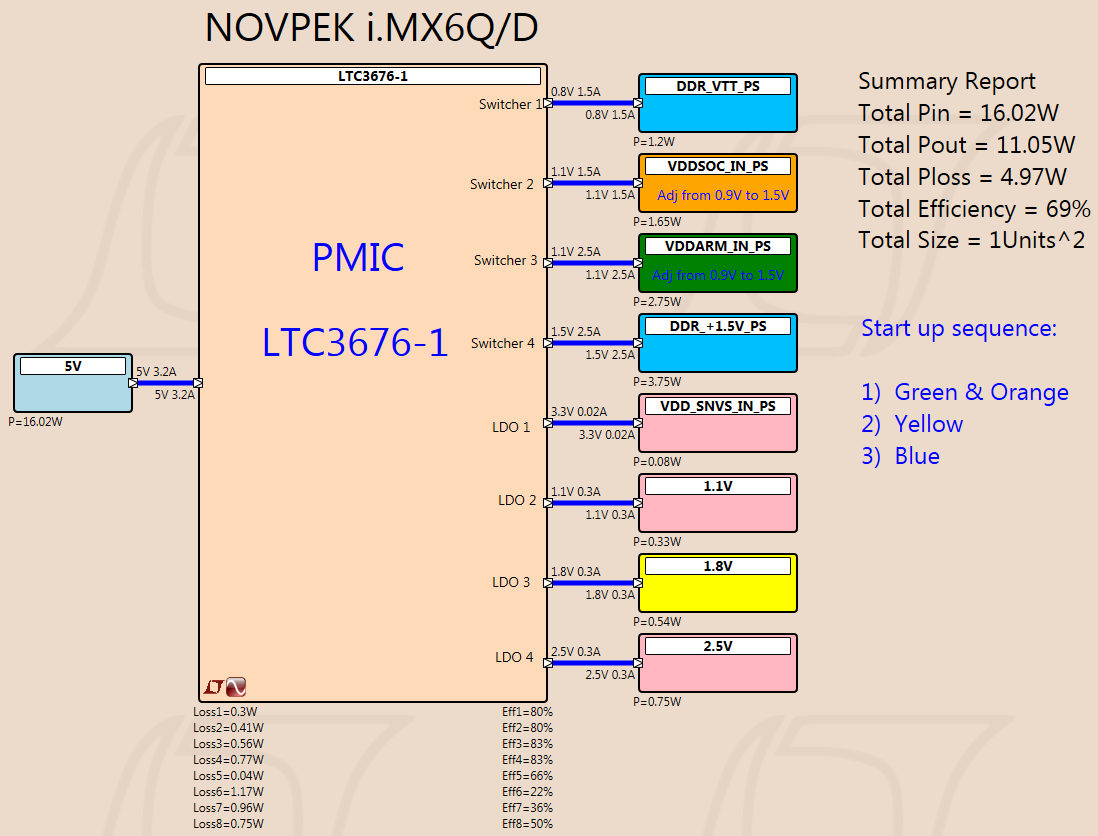

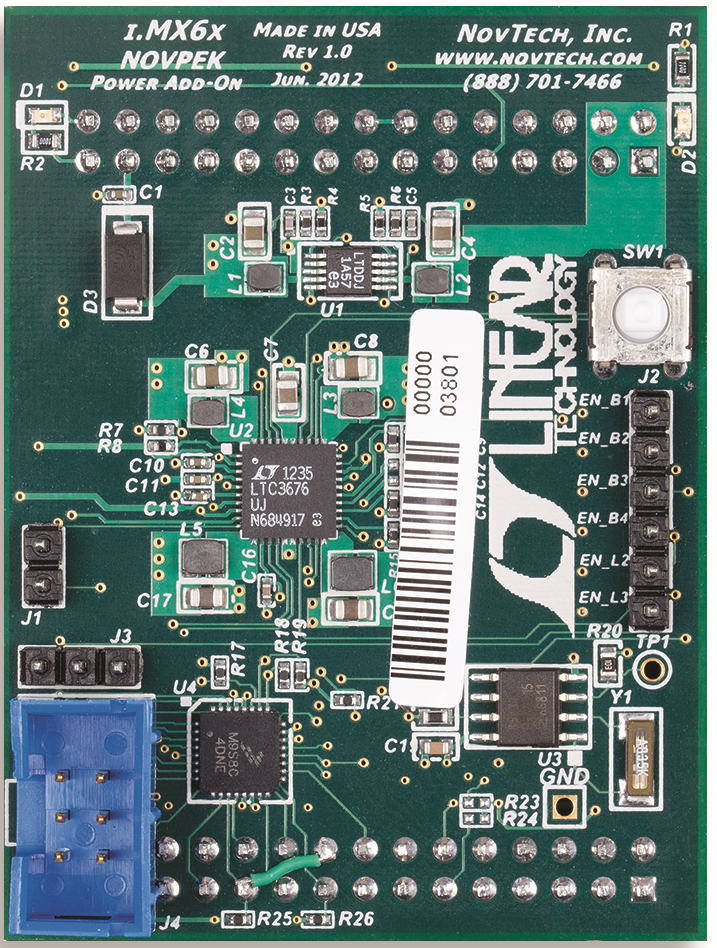

NOVPEK i.MX6Q/D Dev Kit (Top View)
