特長
- 4個のモノリシック同期整流式降圧DC/DCコンバータ(1A/1A/500mA/500mA)
- 降圧DC/DCコンバータを並列接続することにより、1個のインダクタで最大2倍の電流を供給可能
- 独立した1A昇圧DC/DCコンバータと 1A昇降圧DC/DCコンバータ
- I2Cで制御される2ストリング40V LEDドライバ
- すべてのDC/DCコンバータの出力電圧、動作モード、スイッチノードのスルーレートをI2Cで設定可能
- DC/DCコンバータ、LED ドライバ、フォルトの状態をI2Cで読み出し
- I2Cのスレーブ・アドレス・オプション：LTC3675 = 0001001X, LTC3675-1 = 0110100X
- DC/DCコンバータ、VIN およびダイ温度のフォルトを通知するためのマスク可能な割り込み
- プッシュボタンによるオン/オフ/リセット
- 常時オンの25mA LDO
- 低消費電流:16μA (すべてのDC/DCコンバータがオフ)
- 4mm × 7mm × 0.75mm 44ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

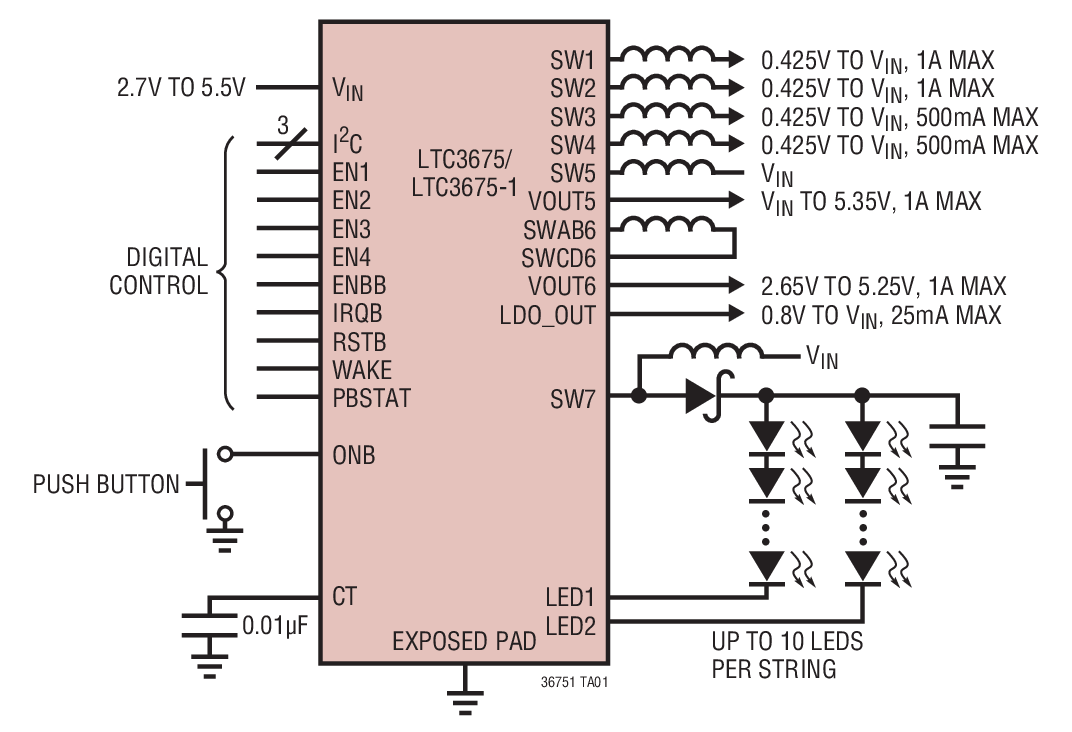

LTC3675/LTC3675-1は、高電力の単一セル・リチウムイオン/ポリマー・アプリケーション向けに最適化されている、デジタルで設定可能な高効率のマルチ出力電源および2列のLEDドライバICです。DC/DCコンバータは、4つの同期整流式降圧コンバータ (1A/1A/500mA/500mA)、1つの同期整流式昇圧DC/DCコンバータ (1A)、1つの昇降圧DC/DCコンバータ (1A)で構成されており、すべて2.7V～5.5Vの入力から電力が供給されます。40VのLEDドライバは、それぞれ最大10個のLEDで構成される2本のLED列を流れる最大25mAの電流を安定化できます。LEDドライバは、汎用の高電圧昇圧コンバータとしても構成できます。
DC/DCコンバータのイネーブル、出力電圧、スイッチのスルーレート、動作モードはいずれもI2Cを介して個別に設定できますが、シンプルな入出力と電源投入時のデフォルト状態によって独立モードで使用することもできます。降圧DC/DCコンバータは、個別に使用することも、並列接続して1つの共用インダクタで出力電流を増やすこともできます。LEDのイネーブル、60dBの輝度制御、階調の増減はI2Cを使用してプログラムされます。また、VINが低い場合やダイ温度が高い場合の警報レベルも、マスク可能な割り込み出力によりI2Cを介してプログラム可能であり、DC/DCコンバータおよびシステムのフォルトをモニタできます。
押しボタンによるオン/オフ/リセット制御とパワーオン・リセット出力により、柔軟で信頼性の高い電源投入時シーケンスを実現できます。LTC3675/LTC3675-1は、熱特性が改善された、高さの低い（0.75mm）4mm × 7mmの44ピンQFNパッケージで供給されます。
アプリケーション
- 高電力(5W～10W) 1セル・リチウムイオン/ポリマー・アプリケーション
- 携帯型の産業用アプリケーション、ハンディ端末、携帯計測器
- マルチ出力の低電圧電源
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3675
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
2.00M
信頼性データ
1
23.32 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3675EUFF#PBF |

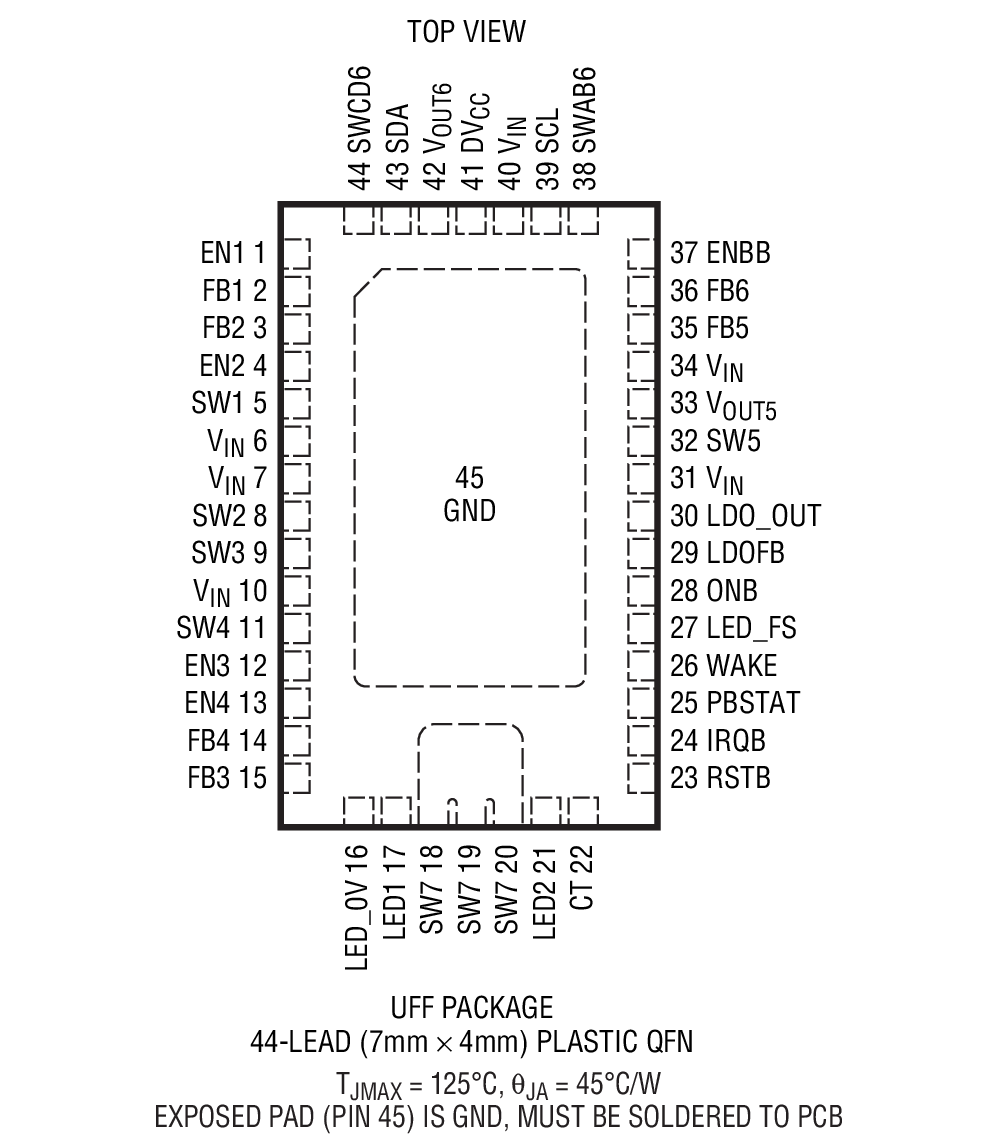

44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC3675EUFF#TRPBF |
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC3675EUFF-1#PBF |
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC3675EUFF-1#TRPBF |
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
|
|
- LTC3675EUFF#PBF
- ピン／パッケージ図
-
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3675EUFF#TRPBF
- ピン／パッケージ図
-
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3675EUFF-1#PBF
- ピン／パッケージ図
-
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3675EUFF-1#TRPBF
- ピン／パッケージ図
-
44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ、 & マルチプレクサ1 |
||||
|
製造中 |
低電圧I2C/SMBusアクセラレータ |
|||
|
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ1 |
||||
|
新規設計に推奨 |
優先順位付け PowerPath™ コントローラ |
|||
|
デジタル・パワー・システム・マネージメント（PSM）1 |
||||
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
|
デジタル温度センサー1 |
||||
|
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
|||
評価用キット 1

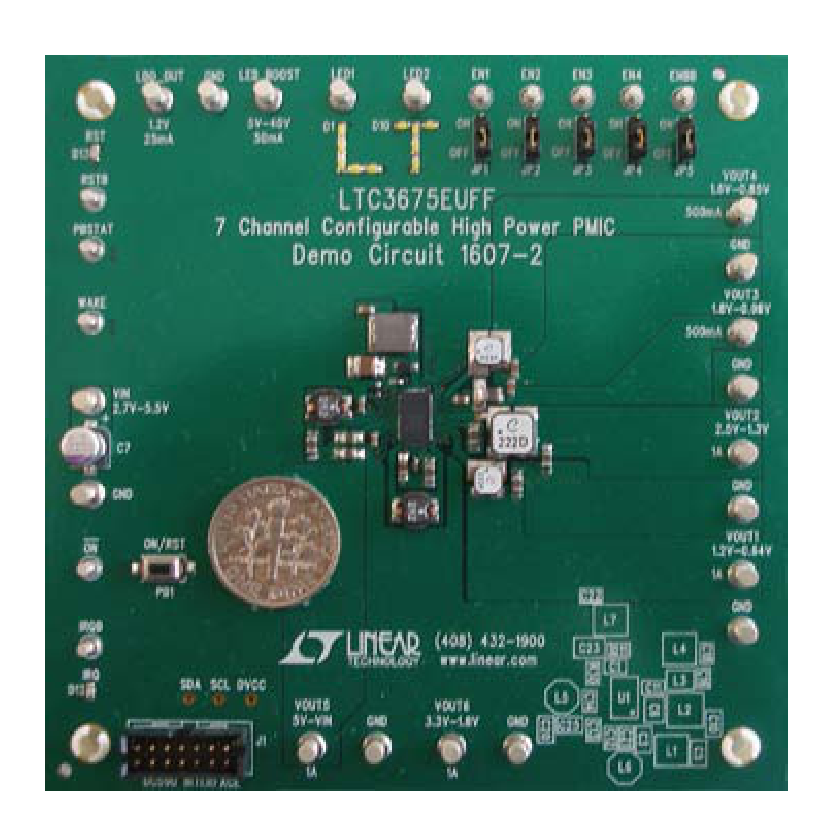

DC1607A
LTC3675EUFF Demo Board | 7-Output PMIC, 2.7V ≤ VIN ≤ 5.5V, Programmable Outputs
製品の詳細

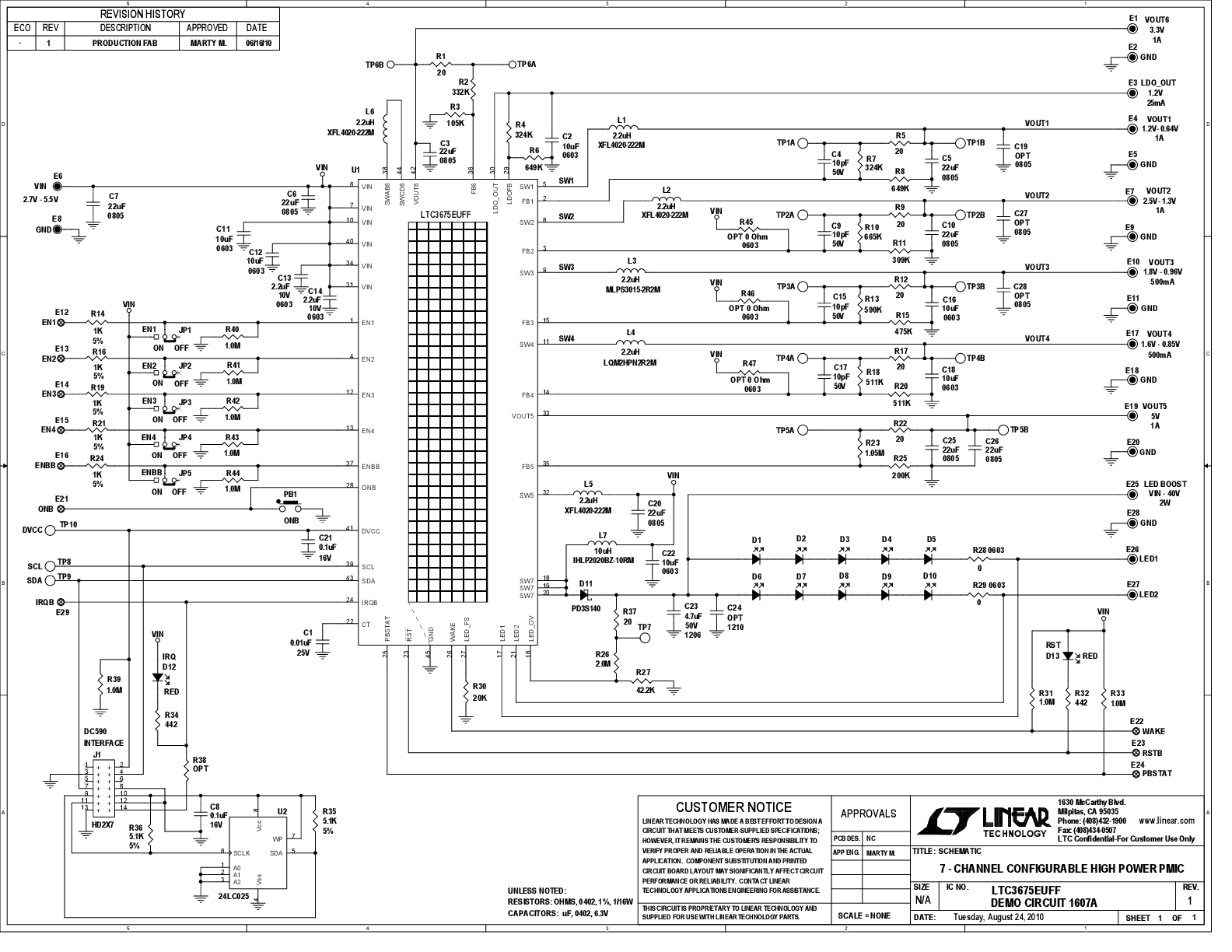

Demonstration circuit 1607 is a multioutput power supply with a pushbutton controller and a dual string LED driver featuring the LTC3675. The LTC3675 operates from a 2.7V to 5.5V input voltage range and has four synchronous buck regulators (1A × 2, 0.5A × 2), a buck-boost regulator (1A), a boost regulator (1A power switch), plus an always-on LDO regulator. The buck regulators may be combined together to create a higher power buck regulator with a single inductor.
The LED boost driver can drive two strings of up to 10 LEDs at up to 25mA each, two strings of 5 LEDs at up to 50mA each, or be configured as a fixed high voltage boost regulator.
