LTC3611

10A、32V、モノリシック同期整流式降圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.60
特長
  • 出力電流:10A
  • 広いVIN範囲:4.5V~32V(最大36V)
  • NチャネルMOSFETを内蔵
  • 真の電流モード制御
  • 高い降圧比に最適化
  • tON(MIN) ≥ 100ns
  • 極めて高速な過渡応答を実現
  • セラミックCOUTで安定
  • ±1%の0.6V電圧リファレンス
  • パワーグッド出力電圧モニタ
  • オン時間/スイッチング周波数を調整可能 (>1MHz)
  • 電流制限を調整可能
  • ソフトスタートをプログラム可能
  • 出力過電圧保護
  • オプションの短絡シャットダウン・タイマ
  • 低いシャットダウン時の消費電流:15μA
  • 9mm×9mmの64ピンQFNパッケージ
製品概要
show more Icon

LTC3611は4.5V~32V(最大36V)の入力電源で最大10Aの出力電流を供給可能な高効率のモノリシック同期整流式降圧DC/DCコンバータです。オン時間が一定の谷電流制御アーキテクチャを採用し、高周波数での非常に低いデューティサイクル動作と優れた過渡応答を実現します。動作周波数は外付け抵抗で選択され、VINおよびVOUTの変動に対して補償されています。

LTC3611は軽負荷時に不連続動作または強制連続動作に設定できます。強制連続動作がノイズやRF干渉を低減するのに対し、不連続動作は軽負荷時にスイッチング損失を低減することによって高効率を達成します。

フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡シャットダウン・タイマにより 、フォールト保護を行います。また、外付けのタイミング・コンデンサを使用して、電源シーケンシングのソフトスタートが可能です。レギュレータの電流制限レベルはユーザが設定可能です。パワーグッド出力電圧モニタは、出力が安定化されていることを知らせます。LTC3611は9mm×9mmの小型QFNパッケージで供給されます。


アプリケーション

  • ポイントオブロード・レギュレーション
  • 配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3611EWP#PBF
  • HTML
  • HTML
LTC3611EWP#TRPBF
  • HTML
  • HTML
LTC3611IWP#PBF
  • HTML
  • HTML
LTC3611IWP#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

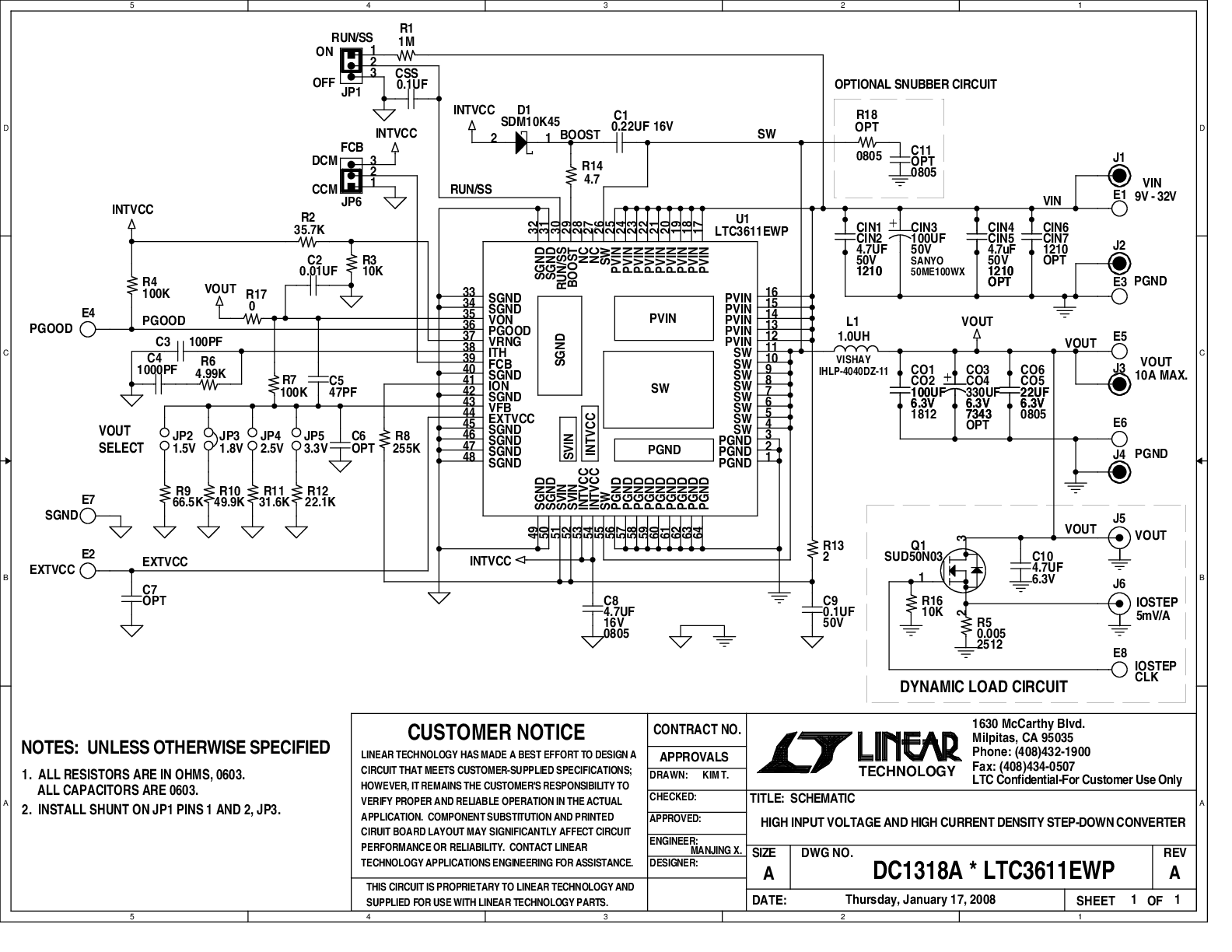

DC1318A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

zoom

DC1318A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

製品の詳細

Demonstration circuit 1318 is a Synchronous Step-Down Controller featuring the LTC3611, the high efficiency, high density DC/DC regulator. The input voltage range of DC1318 is from 9V to 32V and the output voltage is jumper selectable from 1.5V to 3.3V, although LTC3611 has an input range from 4.5V to 32V and the output voltage range is from 0.6V. The rated load current is 10A.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
