特長
- 広い入力電圧範囲：4.5V～10V
- 出力電流：2.5A
- 低RDS(ON)スイッチを内蔵：65mΩと90mΩ
- プログラム可能な周波数：300kHz～3MHz
- 低消費電流：75µA
- ±1%精度の0.6Vリファレンスにより、低出力電圧が可能
- 最大99%のデューティ・サイクル
- 調整可能なBurst Mode®クランプ
- 外部クロックに同期可能
- パワーグッド出力電圧モニタ
- 過温度保護
- 16ピン露出パッド付きTSSOPおよび4mm×4mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

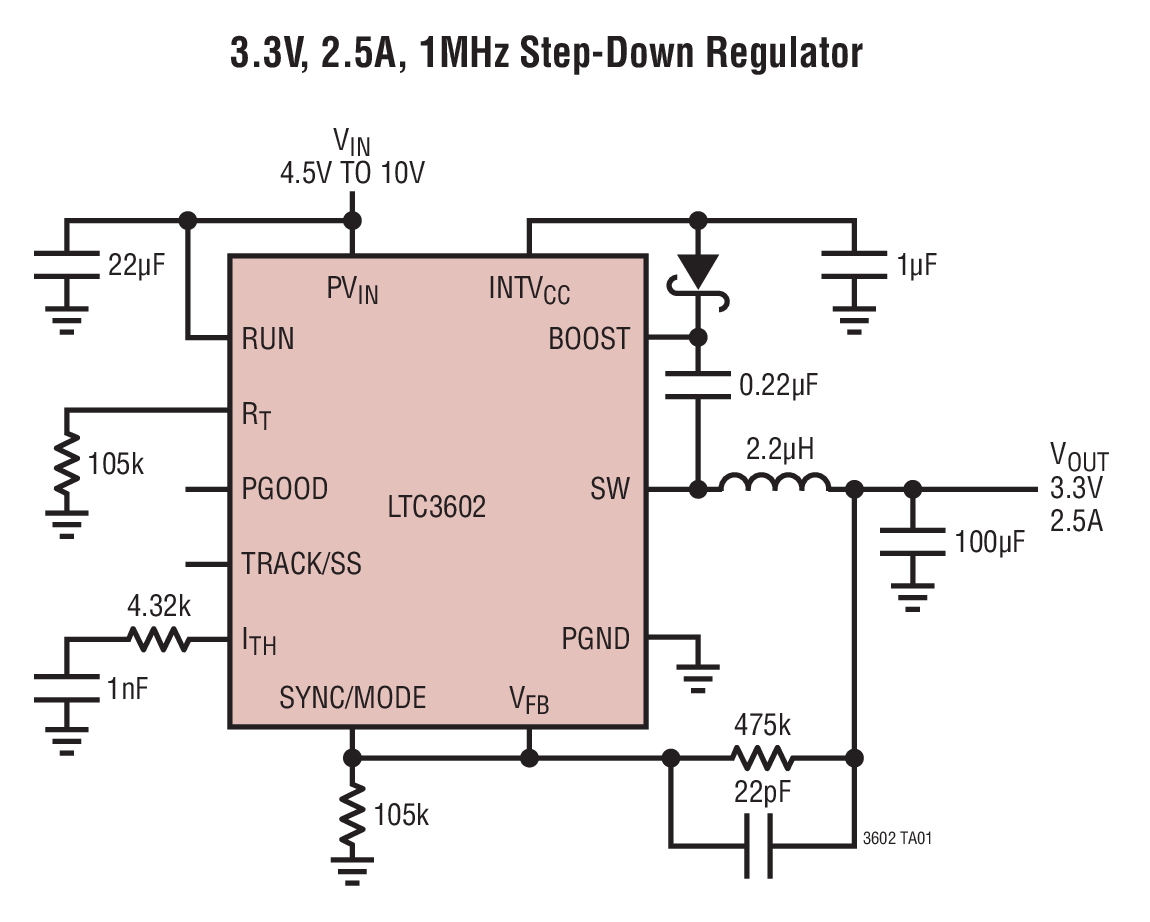

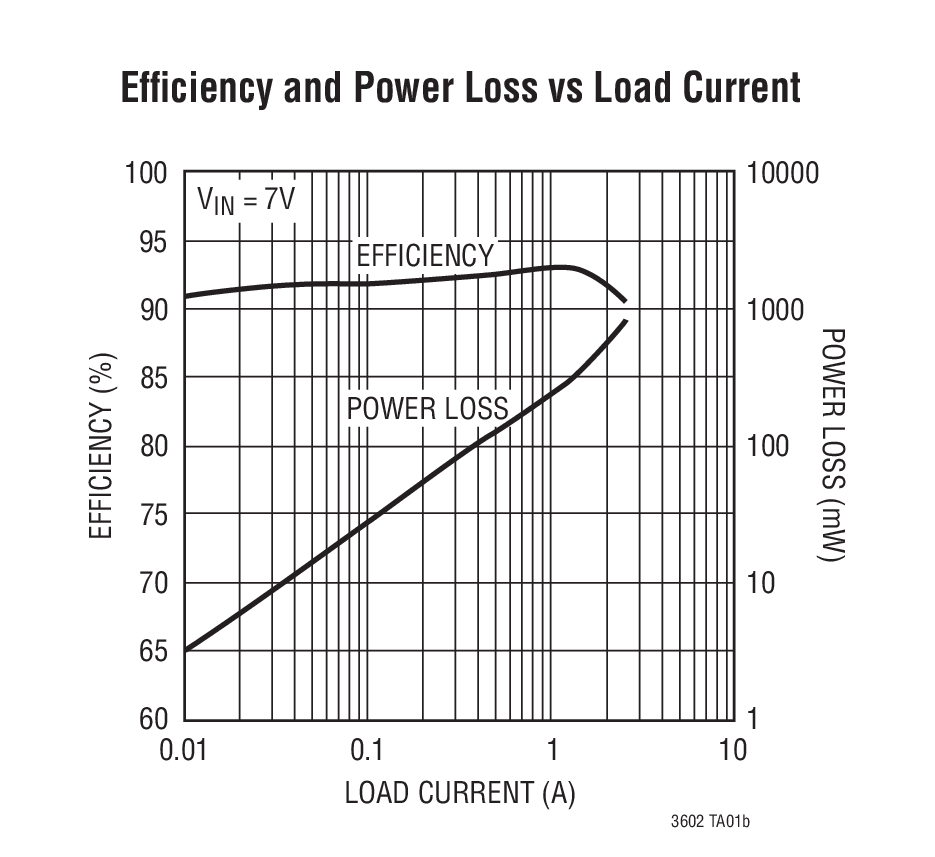

LTC3602は固定周波数電流モード・アーキテクチャを採用した高効率モノリシック同期整流式降圧DC/DCコンバータです。4.5V～10Vの入力電圧範囲で動作し、最大2.5Aの出力電流で0.6V～9.5V の調整可能な安定化出力電圧を供給します。オン抵抗が 65mΩの同期パワースイッチを内蔵しているので、効率が向上し、外付けショットキー･ダイオードが不要です。スイッチング周波数は外付け抵抗で設定されますが、外部クロックに同期させることも可能です。OPTI-LOOP®補償機能を備えているので、広範な負荷および出力コンデンサに対して過渡応答を最適化できます。
LTC3602はBurst Mode動作と強制連続動作のいずれかに設定できます。Burst Mode動作は軽負荷時に高効率を達成し、強制連続動作はノイズとRF干渉を低減します。Burst Mode動作では、バースト･クランプ･レベルを外部制御することにより、アプリケーション要件に応じて出力電圧リップルを調整することができます。
アプリケーション
- ポイントオブロード電源
- 携帯型計測器
- サーバ･バックプレーン電源
- バッテリ駆動機器
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3602
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
596.00K
信頼性データ
1
365.77 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント

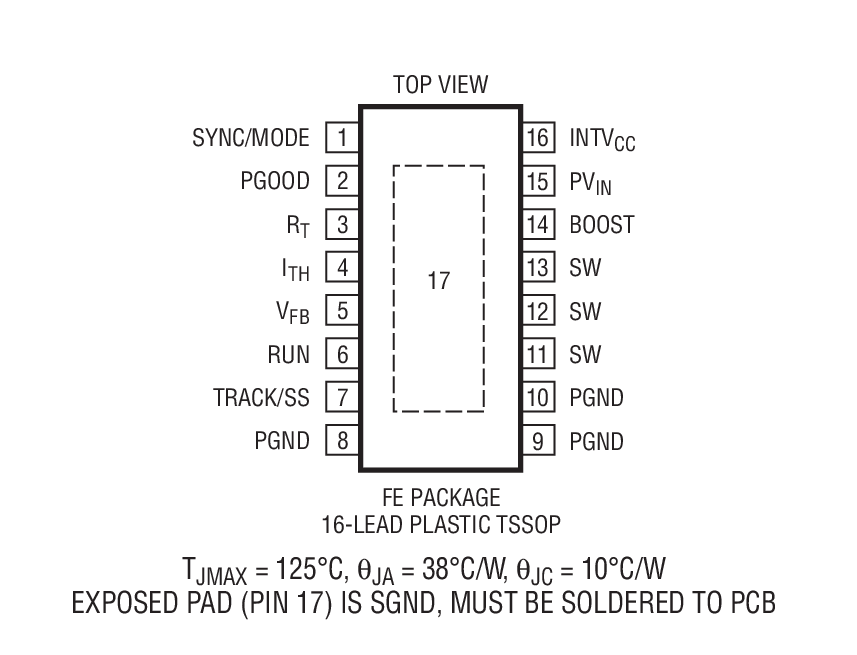

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3602EFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3602EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|

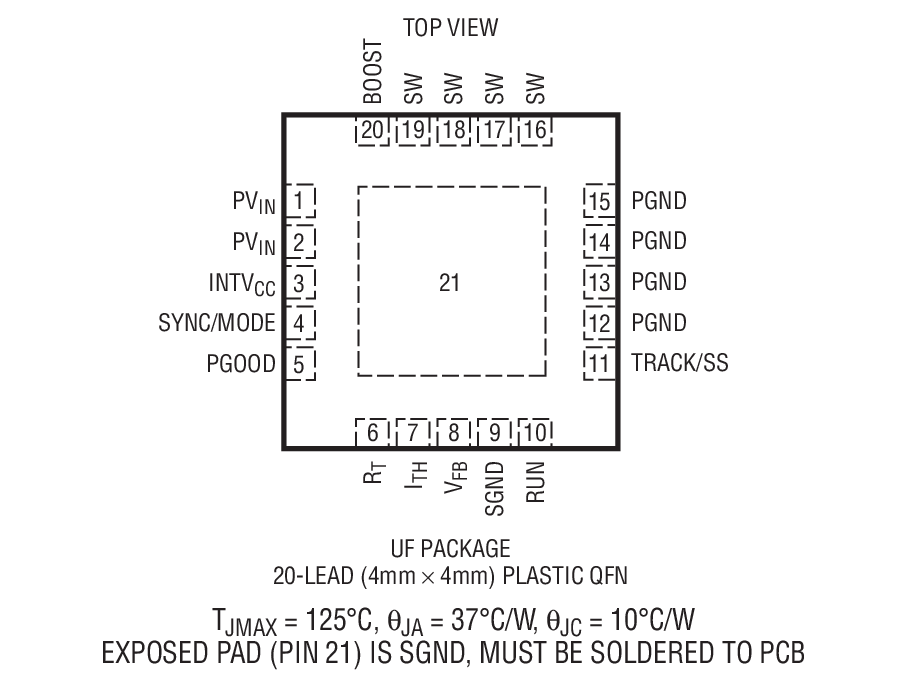

| LTC3602EUF#PBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3602EUF#TRPBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3602IFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3602IFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3602IUF#PBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3602IUF#TRPBF |
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC3602EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602EUF#PBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602EUF#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602IFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602IFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602IUF#PBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3602IUF#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3602EFE#PBF
製造中
LTC3602EFE#TRPBF
製造中
LTC3602IFE#PBF
製造中
LTC3602IFE#TRPBF
製造中
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3602EUF#PBF
製造中
LTC3602EUF#TRPBF
製造中
LTC3602IUF#PBF
製造中
LTC3602IUF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3602EFE#PBF
製造中
LTC3602EFE#TRPBF
製造中
LTC3602IFE#PBF
製造中
LTC3602IFE#TRPBF
製造中
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3602EUF#PBF
製造中
LTC3602EUF#TRPBF
製造中
LTC3602IUF#PBF
製造中
LTC3602IUF#TRPBF
製造中
評価用キット 1
DC1015A
LTC3602EUF | 2.5A, 15V, Monolithic Synchronous Step-Down Regulator
製品の詳細

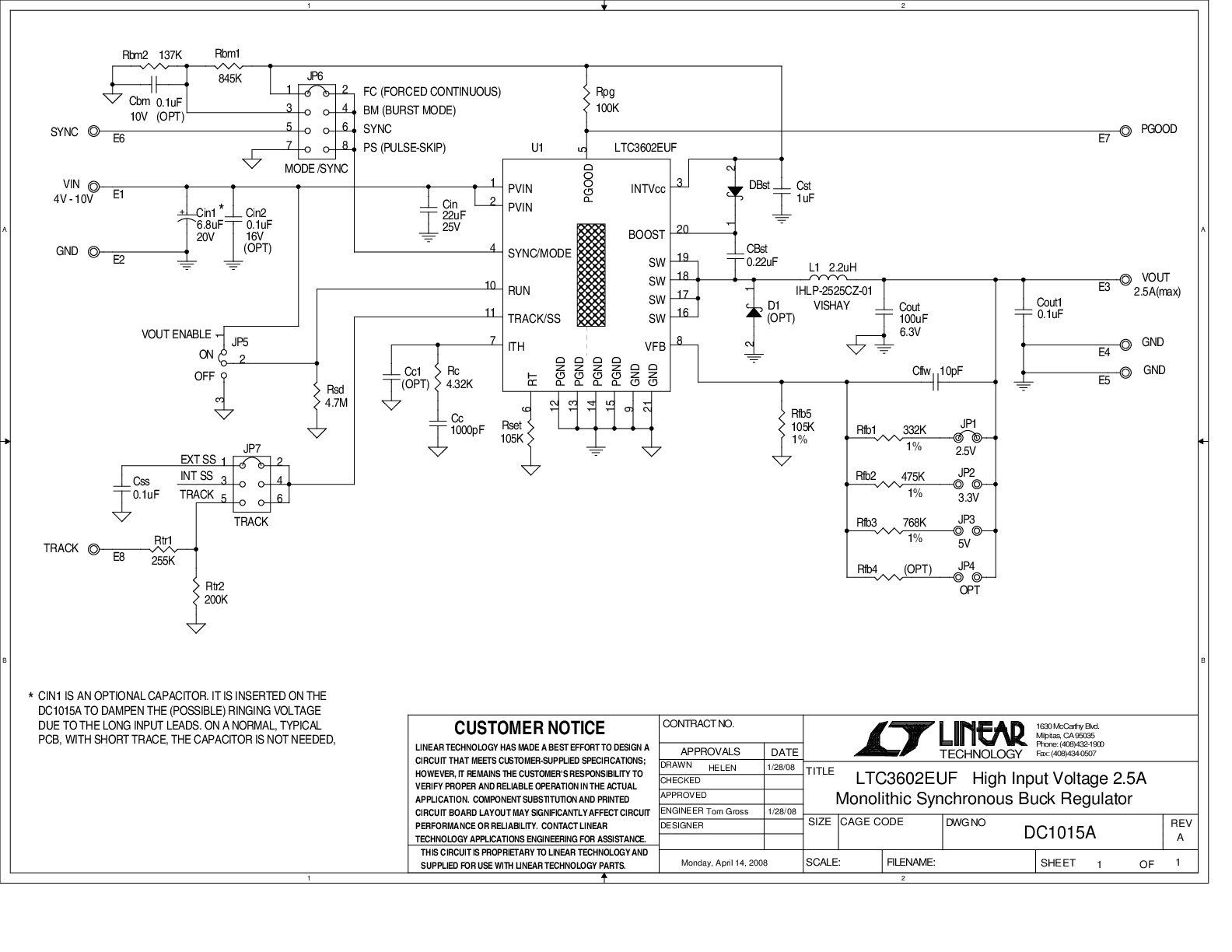

DC1015A - Demo Board for: LTC3602 - 2.5A, 10V, Monolithic Synchronous Step-Down Regulator
