LTC3562

製造中

I2Cクワッド同期整流式降圧DC/DCレギュレータ（2×600mA、2×400mA）

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$4.28
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 4個の独立したI2C制御可能な降圧レギュレータ（2×600mA、2×400mA）
  • I2Cで設定可能な2個の帰還電圧レギュレータ（R600A、R400A）：VFB＝425mV～800mV
  • I2Cで設定可能な2個の出力電圧レギュレータ（R600B、R400B）：VOUT＝600mV～3.775V
  • 設定可能なモード：パルススキップ、LDO、Burst Mode®、強制Burst Mode動作
  • 消費電流＜100μA（すべてのレギュレータがLDOモードでイネーブルされている場合）
  • 2.25MHzの固定スイッチング周波数（パルススキップ・モード）
  • スルーレート制限によってスイッチング・ノイズを低減
  • レギュレータR600Aのパワーオンリセット出力
  • 熱特性が改善された小型（3mm×3mm）20ピンQFNパッケージ
LTC3562
I2Cクワッド同期整流式降圧DC/DCレギュレータ（2×600mA、2×400mA）

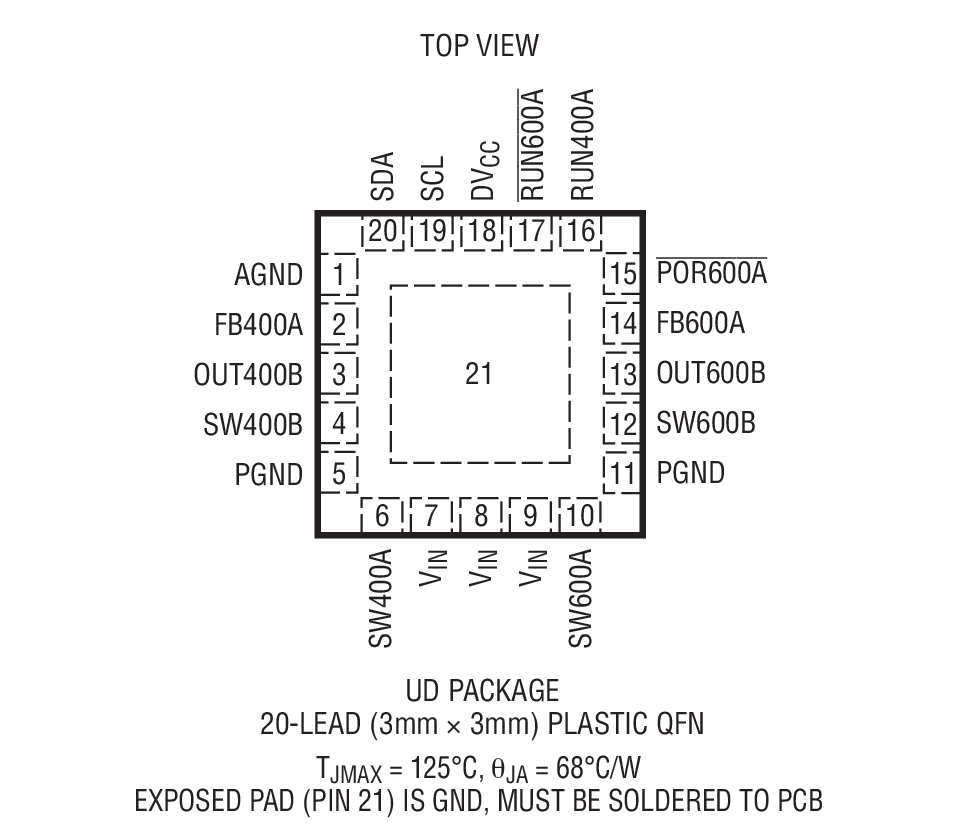

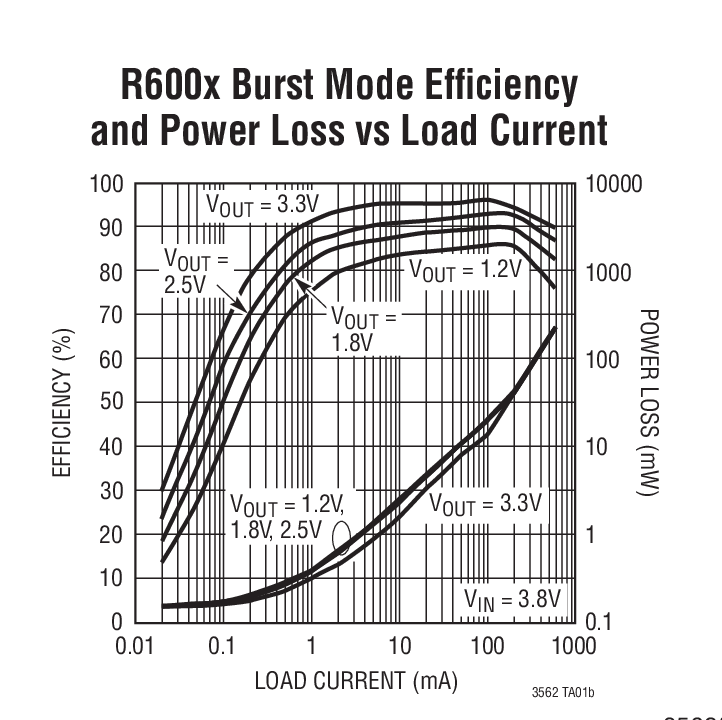

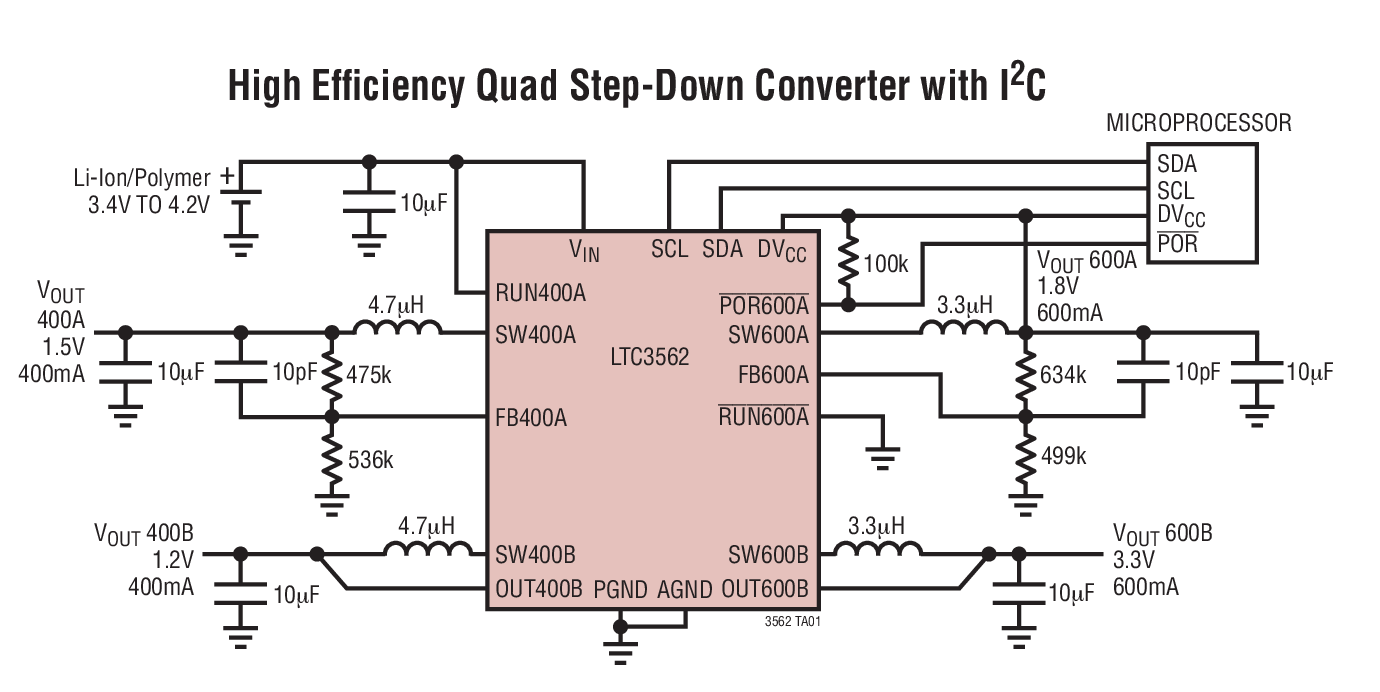

High Efficiency Quad Step-Down Converter with I2C R600x Burst Mode Efficiency and Power Loss vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ & マルチプレクサ 1
LTC4311
製造中 低電圧I2C/SMBusアクセラレータ
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
単電源監視 1
LTC2934
製造中 パワーフェール出力付きの調整可能な超低消費電力モニタ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC1123A

LTC3562EUD Demo Board | Quad, I2C Programmed, 2.85V ≤ VIN ≤ 5.5V, VOUT1, 2 = 1.8V, Adjusted at 600mA; VOUT3, 4 = 1.5V, Adjustable at 400mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1123 is a I2C-programmable Quad Synchronous Step-Down DC/DC Regulator featuring the LTC3562. The demo board operates with an input voltage range of 2.85V to 5.5V. The LTC3562 features two 600mA regulators and two 400mA regulators. Two regulators (Type A) are adjusted by programming their  feedback voltages between 425mV and 800mV in 25mV. The other two regulators are adjusted by programming the output voltage between 600mV and 3.775V in 25mV steps (Type B). All four regulators operate independently and can be put into pulse skip, LDO, Burst Mode operation or forced Burst Mode operation through I2C control.



DC1123A
LTC3562EUD Demo Board | Quad, I2C Programmed, 2.85V ≤ VIN ≤ 5.5V, VOUT1, 2 = 1.8V, Adjusted at 600mA; VOUT3, 4 = 1.5V, Adjustable at 400mA

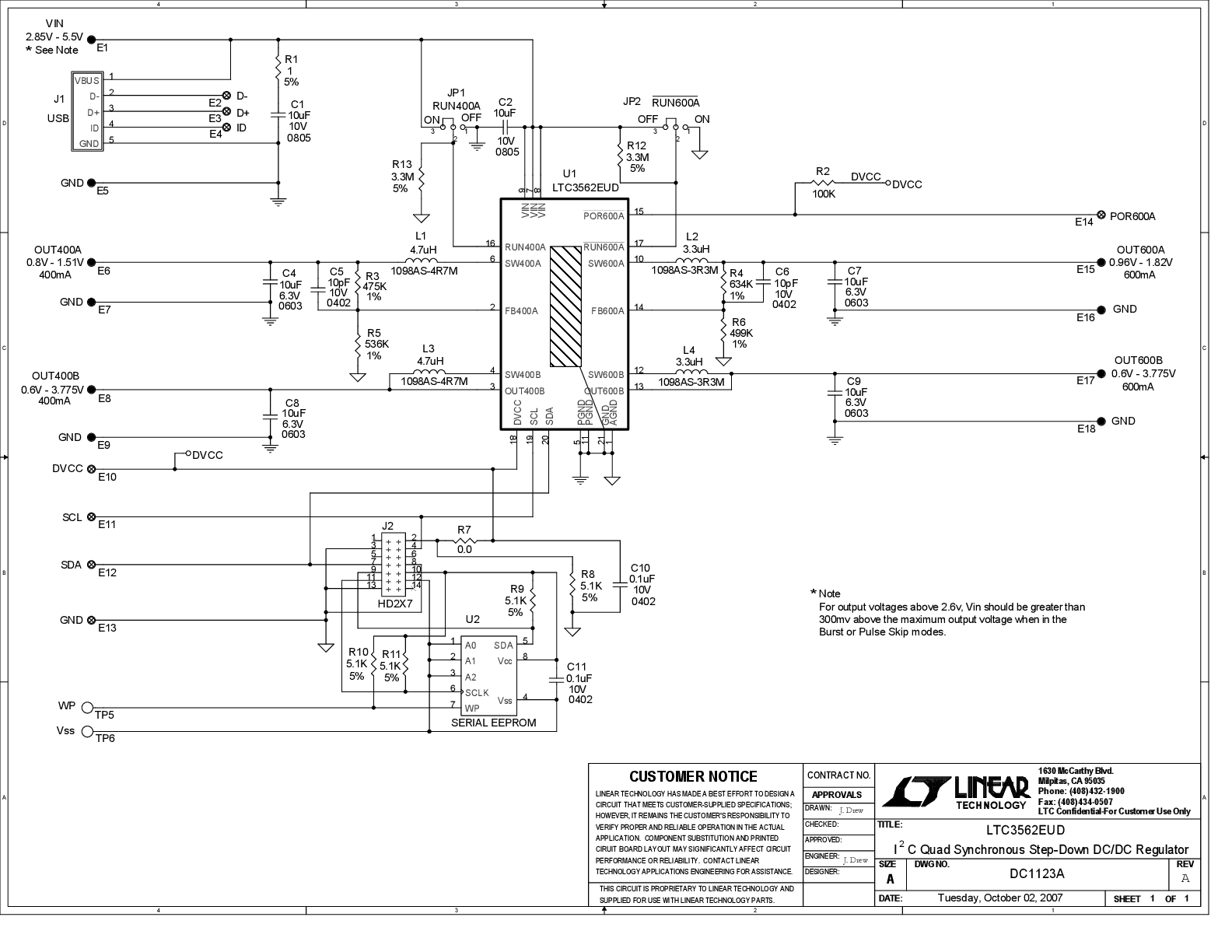

DC1123A - Schematic
