LTC3560

製造中

ThinSOTパッケージの2.25MHz、800mA同期整流式降圧レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率：最大95%
  • 低い出力リップル（＜20mVP-P）：Burst Mode®動作：IQ＝16μA
  • 入力電圧範囲：2.5V～5.5V
  • 2.25MHzの固定周波数動作
  • 外部クロックに同期
  • ショットキー･ダイオードが不要
  • セラミック･コンデンサで安定
  • 低損失動作：100%デューティサイクル
  • 0.6Vリファレンスによって低出力電圧が可能
  • シャットダウン･モードの消費電流： <1μA
  • 出力電圧精度：±2%
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能
  • 高さの低い(1mm)ThinSOT™パッケージ

LTC3560は、固定周波数電流モード･アーキテクチャを採用した高効率モノリシック同期整流式降圧レギュレータです。動作時の消費電流はわずか16μA、シャットダウン時には1μA以下に低減されます。入力電圧範囲は2.5V～5.5Vなので、1セル･リチウムイオン/リチウムポリマー･バッテリ駆動アプリケーションに最適です。100%デューティサイクルによって低損失動作を行い、携帯システムのバッテリ寿命を延長します。

スイッチング周波数は2.25MHzに内部設定されているので、小型の表面実装インダクタやコンデンサを使用可能です。また、LTC3560は1MHz～3MHzの範囲で外部同期可能なので、ノイズに敏感なアプリケーションに対応できます。同期中またはSYNC/MODEピンが“H”になっているときはBurst Mode動作が禁止されるので、低周波リップルがオーディオ回路に干渉するのを防止できます。

内部同期スイッチによって効率が向上し、外付けショットキー･ダイオードが不要です。0.6V帰還リファレンス電圧を使用して、低出力電圧を容易にサポートします。LTC3560は高さの低い（1mm）ThinSOTパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ワイヤレスおよびDSLモデム
  • デジタル･スチール･カメラ
  • メディアプレーヤ
  • 携帯用計測器
LTC3560
ThinSOTパッケージの2.25MHz、800mA同期整流式降圧レギュレータ

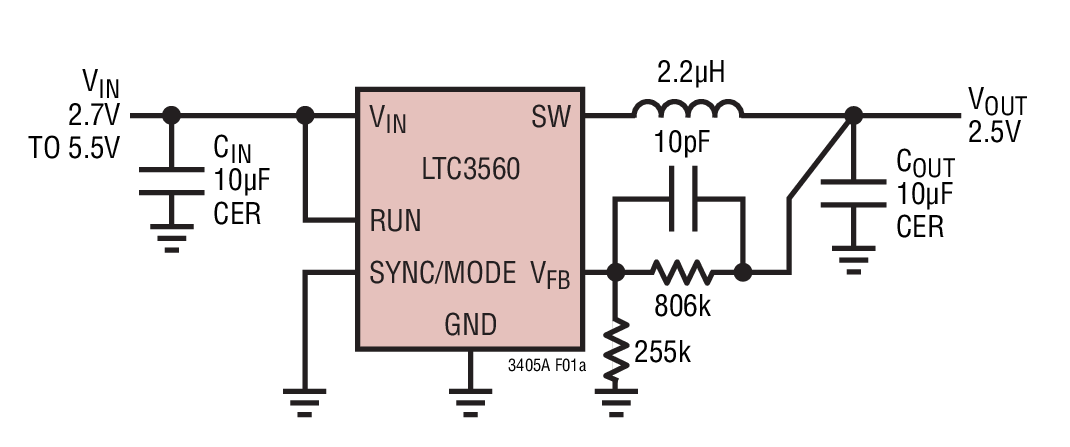

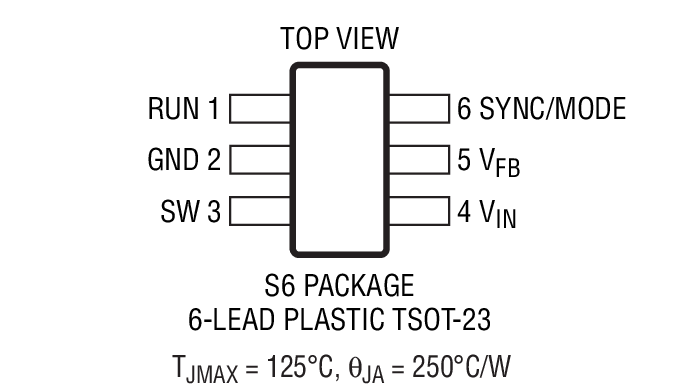

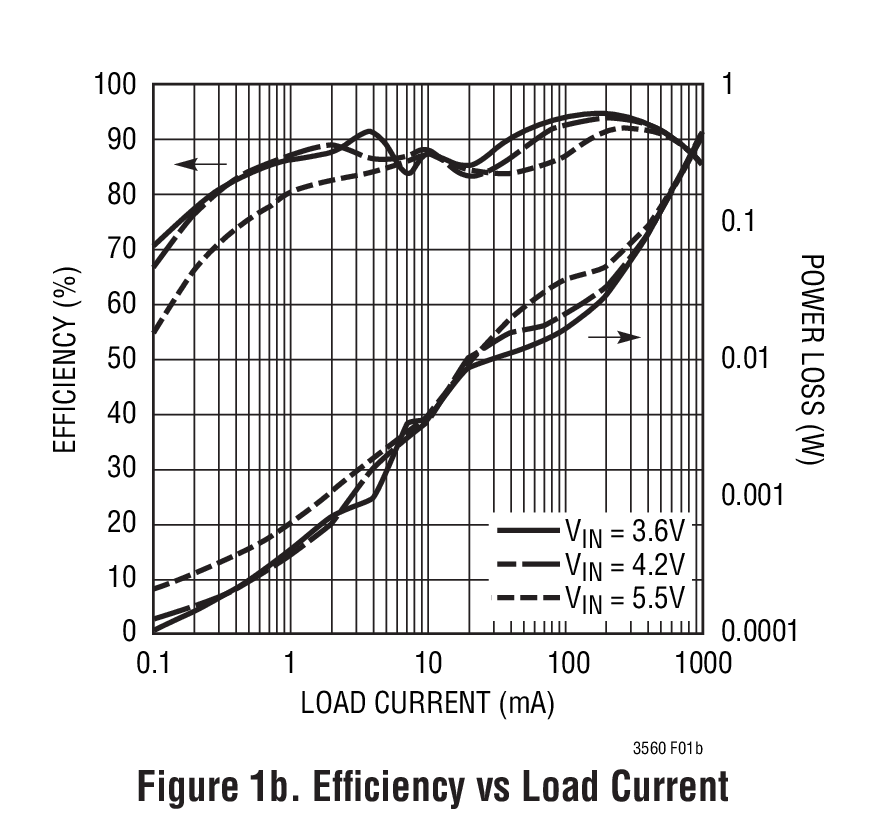

High Efficiency Step-Down Converter Figure 1b. Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
監視回路 ＆ リセットIC 1
LTC2935
製造中 パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ
発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3560
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

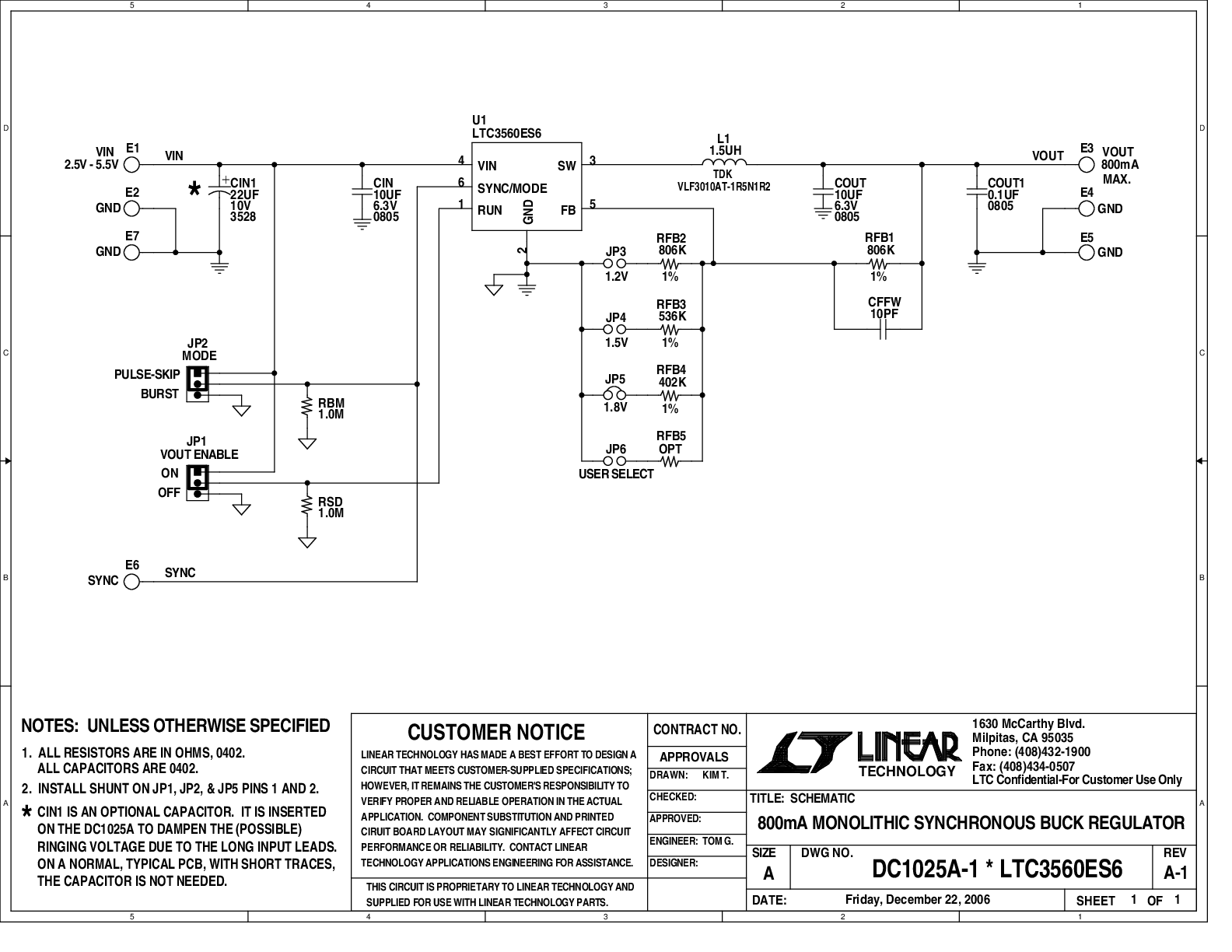

eval board
schematic 1
DC1025A

LTC3560ES6 Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 800mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1025 is a step-down converter, using the LTC3560 monolithic synchronous buck regulator. The DC1025 has an input voltage range of 2.5V to 5.5V, and is capable of delivering up to 800 mA of output current. The output voltage of the DC1025 can be set as low as 0.6V, the reference voltage of the LTC3560. At low load currents, the DC1025 can operate in either noise sensitive applications, due to the capability of the LTC3560 to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3560 can also operate in Burst-Mode.
DC1025A
LTC3560ES6 Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 800mA

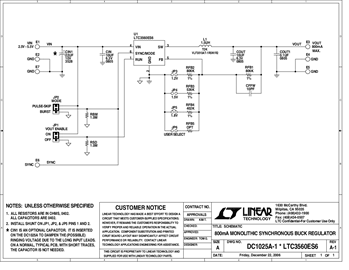

DC1025A - Schematic
