特長
- リチウムイオン・バッテリ、USB、5V ACアダプタ、Bat-Track™付き高電圧降圧レギュレータなどの入力電源間のシームレスな遷移
- 内蔵の200mΩ理想ダイオードとオプションの外付け理想ダイオード・コントローラにより、入力電流が制限されている場合や使用できない場合に低損失Power Pathを実現
- 調整可能なトリプルの高効率降圧スイッチング･レギュレータ（出力電流：600mA、400mA、400mA）
- ピンで選択可能なBurst Mode®動作
- フル機能リチウムイオン/ポリマー・バッテリ・チャージャ
- 熱制限付きの充電電流：最大1.5A
- バッテリのフロート電圧：
- 4.2V（LTC3557）
- 4.1V（LTC3557-1）
- 高さの低い4mm×4mm 28ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3557/LTC3557-1は、1セル･リチウムイオン/ポリマー･バッテリ･アプリケーション向けの高集積パワーマネージメントおよびバッテリ･チャージャICです。このデバイスは、自動的に負荷を優先するPowerPath™マネージャ、バッテリ・チャージャ、理想ダイオード、多数の保護機能を搭載しています。USBアプリケーション向けに特別に設計されたLTC3557/LTC3557-1パワーマネージャは、最大入力電流をUSBアプリケーション向けに100mAまたは500mA 、ACアダプタ駆動アプリケーション向けに1Aに自動的に制限します。バッテリ充電電流は、負荷電流と充電電流の合計が設定された入力電流制限値を超えないように、自動的に低減されます。また、LTC3557/LTC3557-1は、3個の調整可能な同期整流式スイッチング･レギュレータと、38Vの高電圧電源からの効率的な充電を可能にするBat-Track付き高電圧降圧レギュレータ出力コントローラを内蔵しています。このデバイスは高さの低い4mm×4mm×0.75mm 28ピンQFNパッケージで供給されます。
アプリケーション
- HDDベースのMP3プレーヤ
- PDA、PMP、PND/GPS
- USBベースのハンドヘルド製品
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3557
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
23.32 K
ユーザ・ガイド
2
598.00K
604.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3557EUF#PBF |
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3557EUF#TRPBF |
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3557EUF-1#PBF |
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC3557EUF-1#TRPBF |
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC3557EUF#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3557EUF#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3557EUF-1#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3557EUF-1#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
新規設計には非推奨 |
温度および電圧測定付きバッテリ・ガスゲージ |

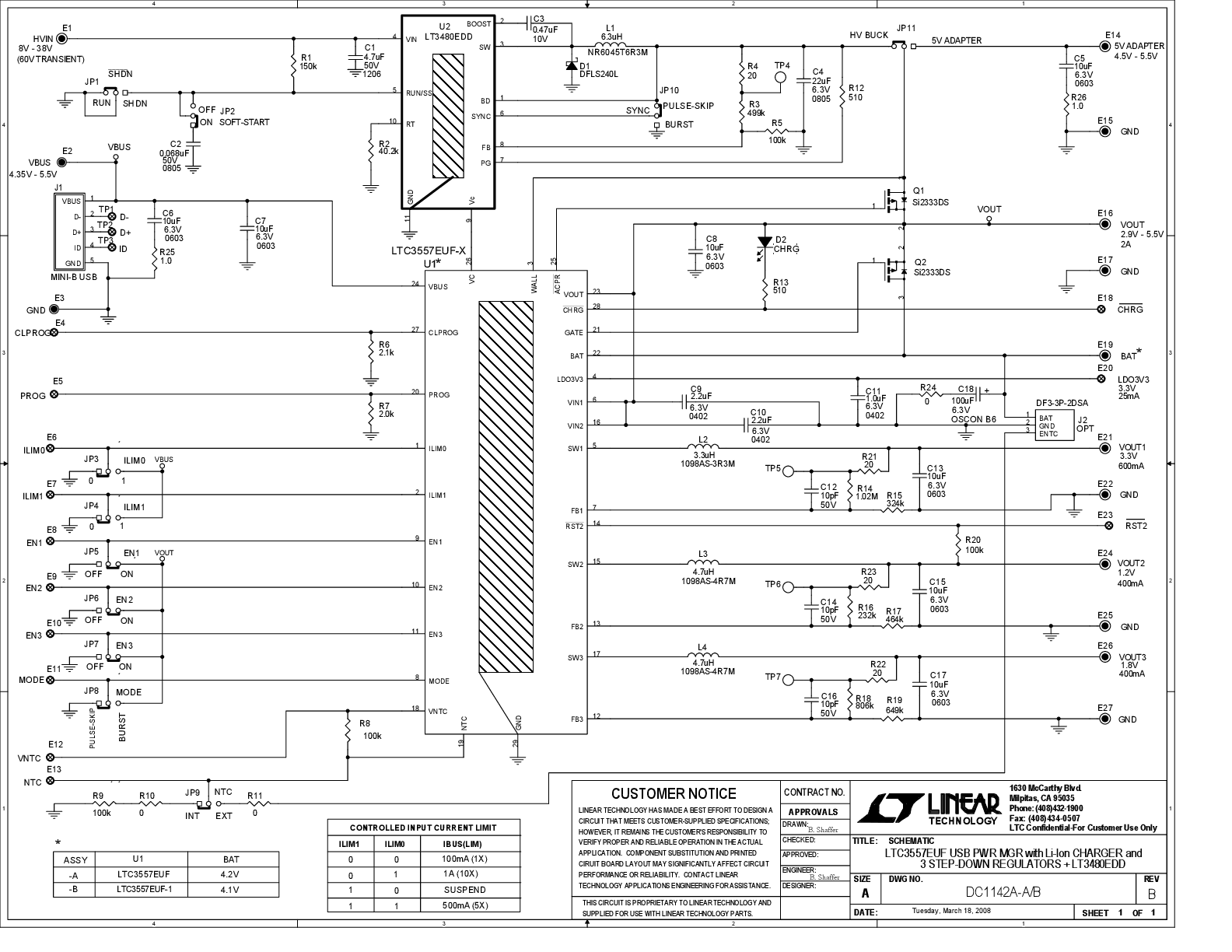

評価用キット 4
DC1142A-A
LTC3557/-1 | USB Power Manager with Li-Ion/Polymer Charger and Three Buck Regulator
製品の詳細
DC1142A-A: Demo Board for LTC3557/LTC3557-1 USB Power Manager with Li-Ion Charger and Three Step-Down Regulators
資料
DC1142A-B
LTC3557/-1 | USB Power Manager with Li-Ion/Polymer Charger & Three Buck Regulator
製品の詳細
DC1142A-B: Demo Board for the LTC3557/LTC3557-1 USB Power Manager with Li-Ion Charger and Three Step-Down Regulators
資料
DC1138A-B
LT3557EUF-1/LT3505EDD Demo Board | PMIC Plus HV Buck, USB Power Manager with 0.5A Li-Ion Charger and Three Bucks Plus HV Buck Controller
製品の詳細
The DC1138A-B contains the LTC3557-1 Power Management Integrated Circuit (PMIC) plus the LT3505EDD 36V (40V transients) buck regulator. The LTC3557-1 (4.1V charge voltage) includes a PowerPath controller, a 1.5A battery charger (configured for 500mA), an ideal diode, an always-on LDO, three synchronous step-down switching regulators (600mA and 2 × 400mA ), as well as a buck regulator VC controller.
Designed specifically for USB applications, the PowerPath controller incorporates a precision input current limit which communicates with the battery charger to ensure that the input current does not violate the USB specification. The ideal diode from BAT to VOUT guarantees that ample power is always available to VOUT even if there is insufficient or absent power at VBUS. The LTC3557-1 also has the ability to receive power from a wall adapter or other non-current- limited power source.
資料

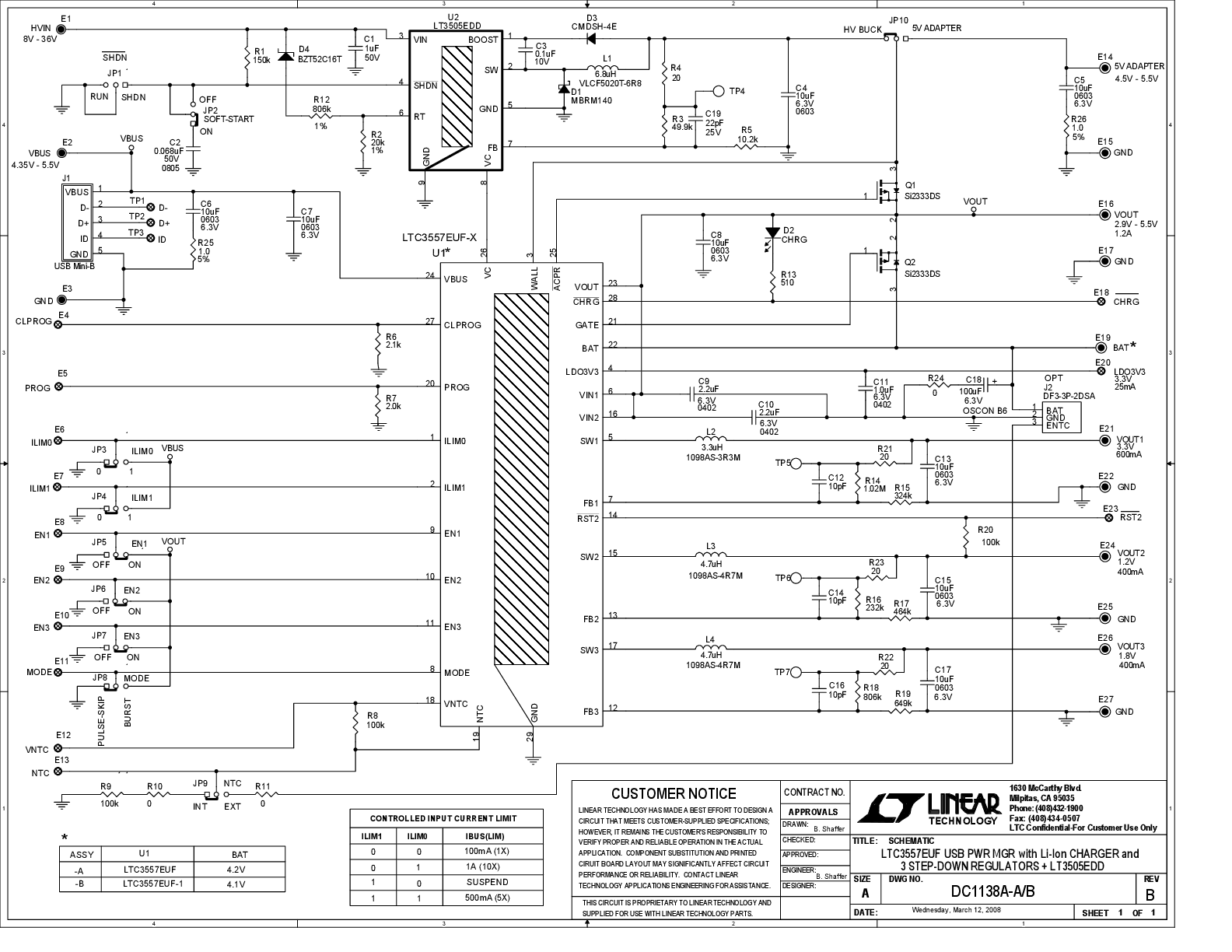

DC1138A-A
LTC3557EUF/LT3505EDD Demo Board | PMIC Plus HV Buck, USB Power Manager with 0.5A Li-Ion Charger and Three Bucks Plus HV Buck Controller
製品の詳細
The DC1138A-A contains the LTC3557 Power Management Integrated Circuit (PMIC) plus the LT3505EDD 36V (40V transients) buck regulator. The LTC3557 (4.2V charge voltage) includes a PowerPath controller, a 1.5A battery charger (configured for 500mA), an ideal diode, an always-on LDO, three synchronous step-down switching regulators (600mA and 2 × 400mA ), as well as a buck regulator VC controller.
Designed specifically for USB applications, the PowerPath controller incorporates a precision input current limit which communicates with the battery charger to ensure that the input current does not violate the USB specification. The ideal diode from BAT to VOUT guarantees that ample power is always available to VOUT even if there is insufficient or absent power at VBUS. The LTC3557 also has the ability to receive power from a wall adapter or other non-current-limited power source.
